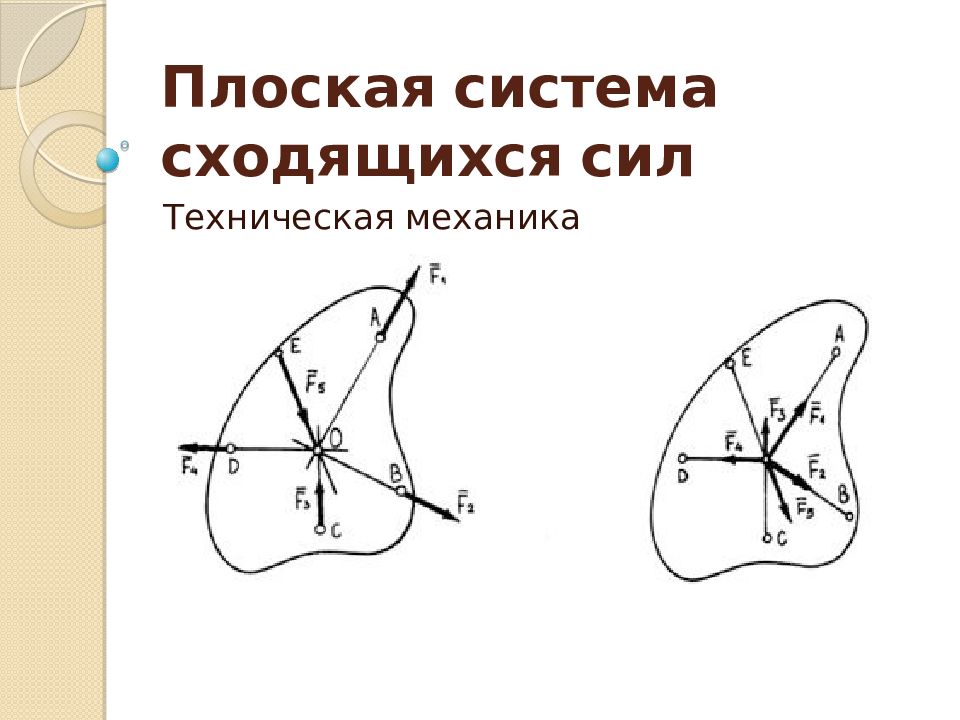

Техническая механика

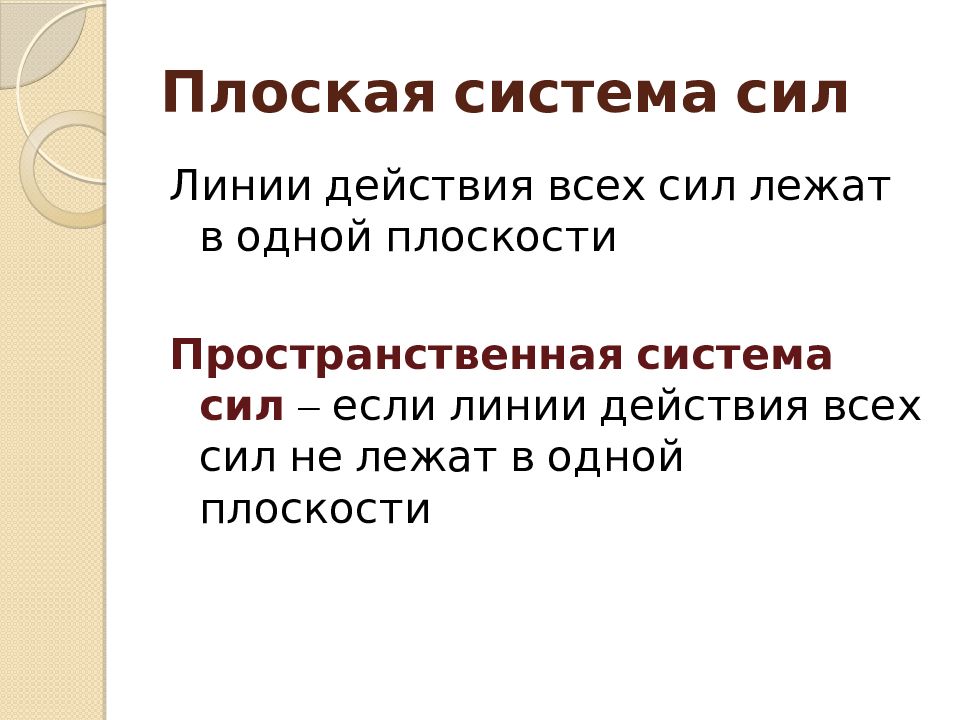

Линии действия всех сил лежат в одной плоскости Пространственная система сил если линии действия всех сил не лежат в одной плоскости

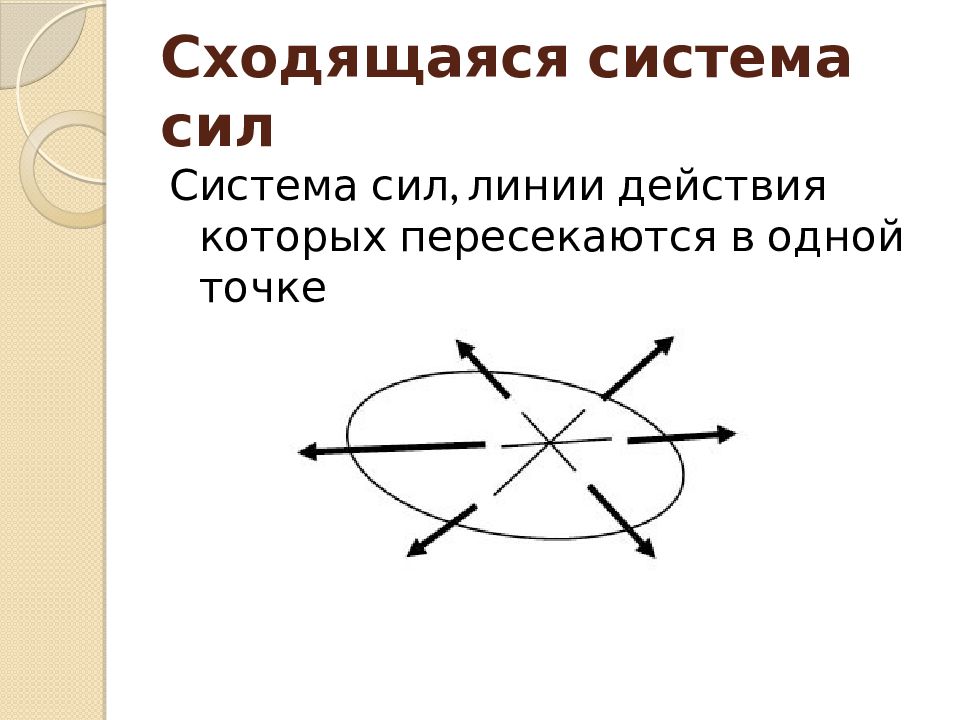

Система сил, линии действия которых пересекаются в одной точке

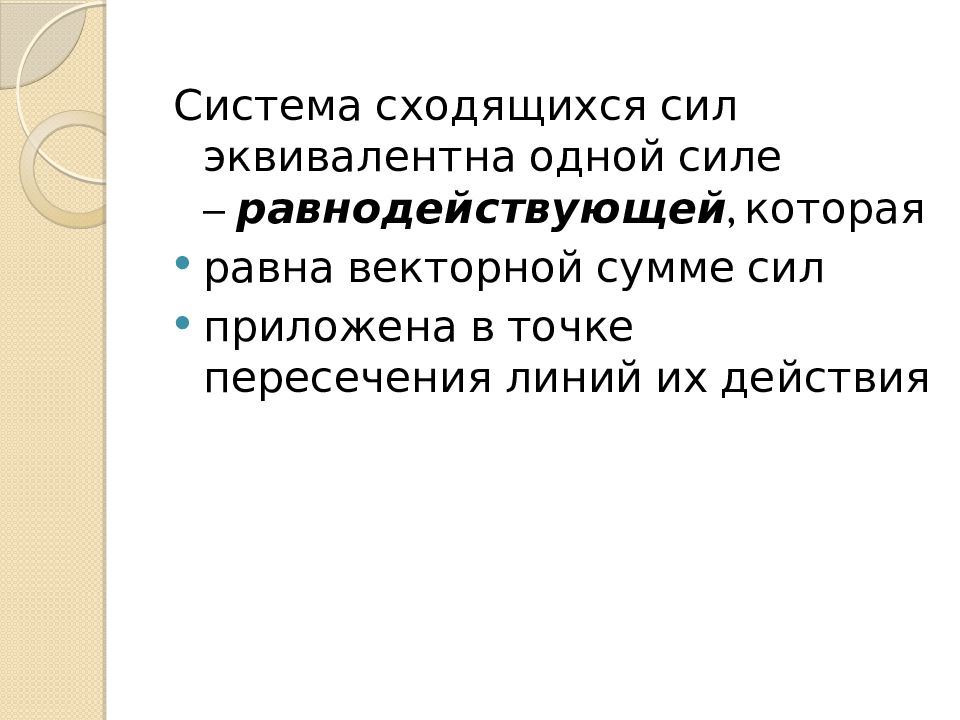

Система сходящихся сил эквивалентна одной силе – равнодействующей, которая равна векторной сумме сил приложена в точке пересечения линий их действия
На основании аксиомы параллелограмма сил, каждые две силы системы, последовательно приводятся к одной силе − равнодействующей

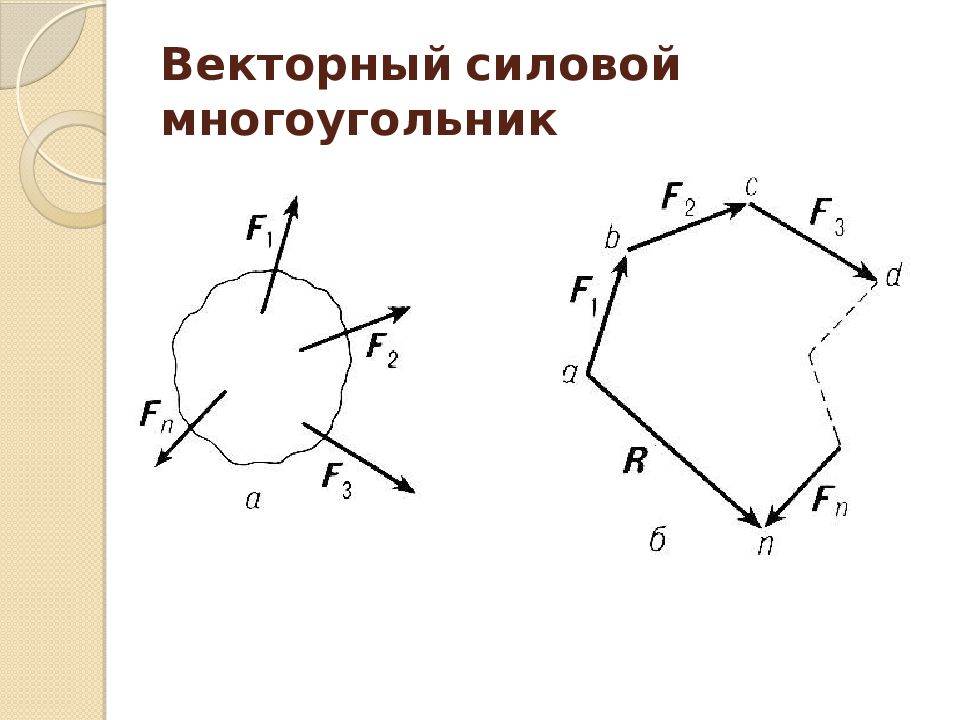

Поочерёдно откладываем каждый вектор силы от конечной точки предыдущего вектора Получаем многоугольник: стороны векторы сил системы, замыкающая сторона − вектор равнодействующей системы сходящихся сил

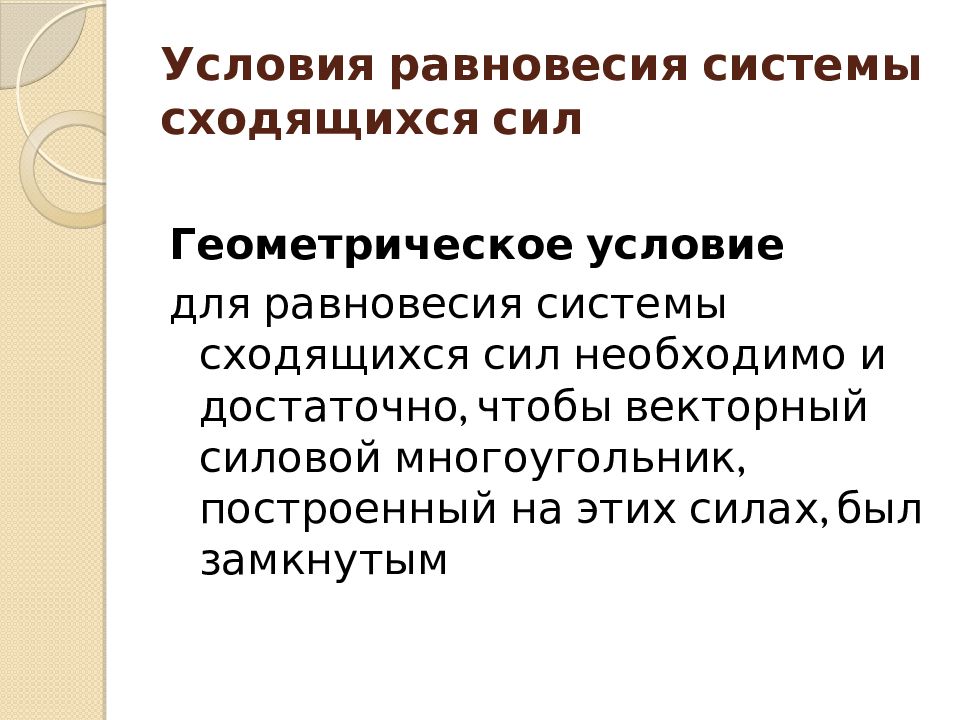

Геометрическое условие для равновесия системы сходящихся сил необходимо и достаточно, чтобы векторный силовой многоугольник, построенный на этих силах, был замкнутым
Аналитические условия Для равновесия системы сходящихся сил необходимо и достаточно, чтобы алгебраические суммы проекций всех сил на координатные оси равнялись нулю

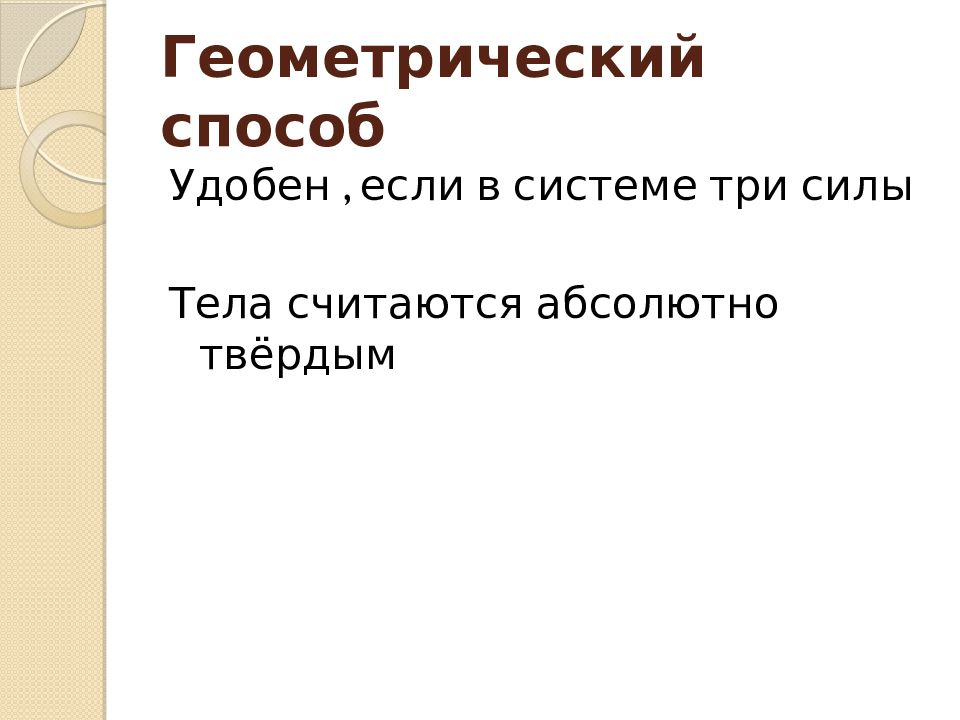

Удобен, если в системе три силы Тела считаются абсолютно твёрдым
1. Определить возможное направление реакций связей 2. Вычертить многоугольник сил системы, начиная с известных сил в некотором масштабе 3. Измерить полученные векторы сил, определить их величину, учитывая масштаб 4. Для уточнения определить величины векторов с помощью геометрических зависимостей

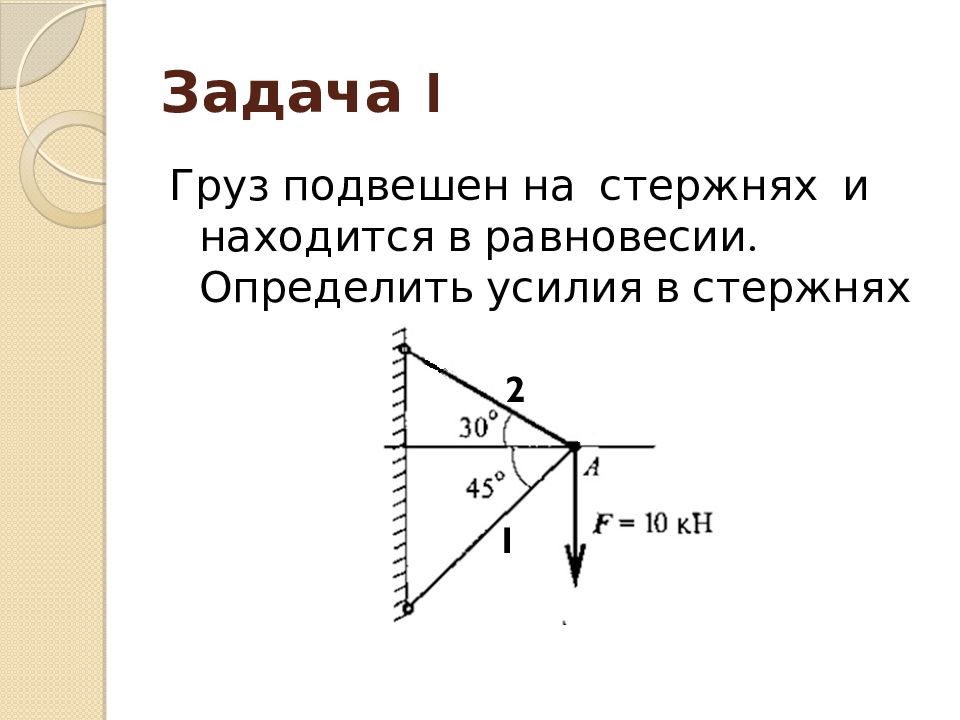

Груз подвешен на стержнях и находится в равновесии. Определить усилия в стержнях 1 2
1. Усилия, возникающие в стержнях крепления, по величине равны силам, с которыми стержни поддерживают груз 5 аксиома статики Определяем возможные направления реакций связей «жёсткие стержни» Усилия направлены вдоль стержней
2. Освободим точку А от связей, заменив действие связей их реакциями
3. Система находится в равновесии. Построим треугольник сил F R 1 R 2 Используем параллельный перенос Измеряем длины векторов, учитывая масштаб

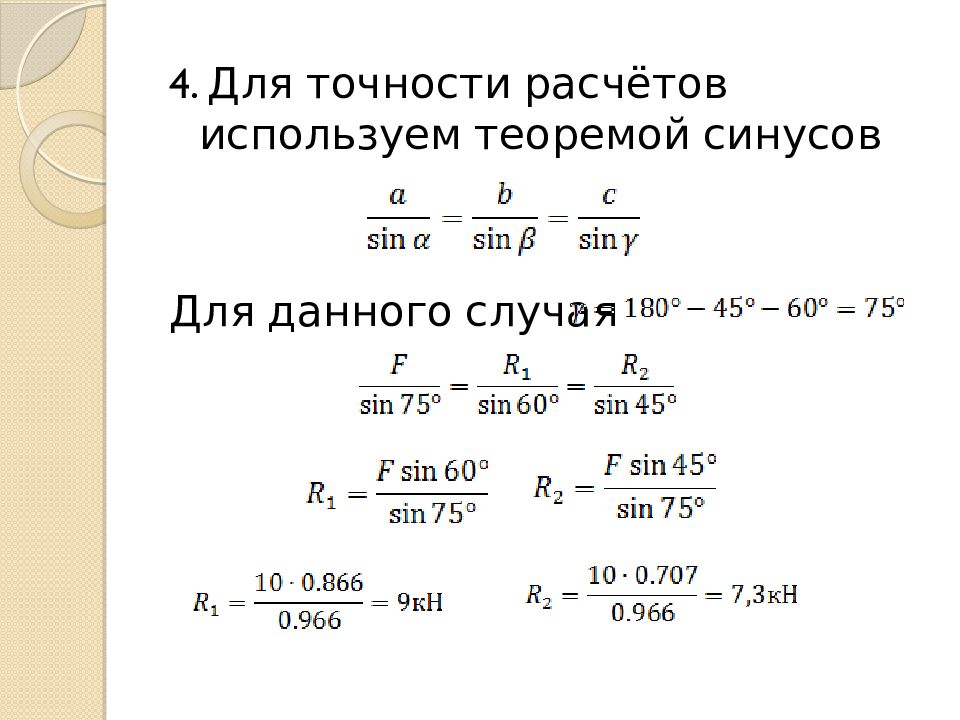

4. Для точности расчётов используем теоремой синусов Для данного случая
