Вычертить осевые линии плана – на расстоянии 70 мм от левого и нижнего поля (крайние оси А и 1), остальные в соответствии с заданием в масштабе 1:100 (линия тонкая, штрихпунктирная)

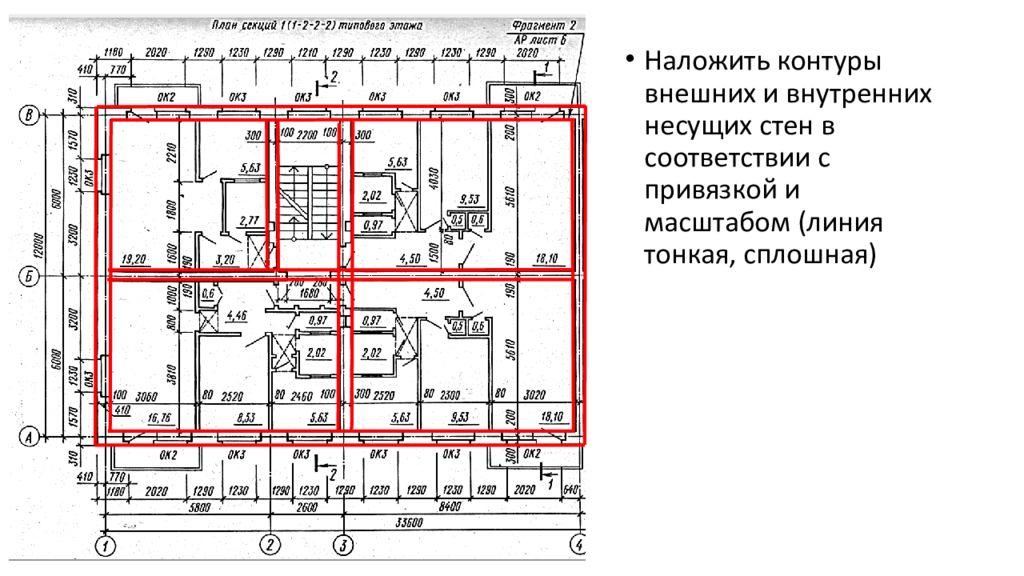

Наложить контуры внешних и внутренних несущих стен в соответствии с привязкой и масштабом (линия тонкая, сплошная)

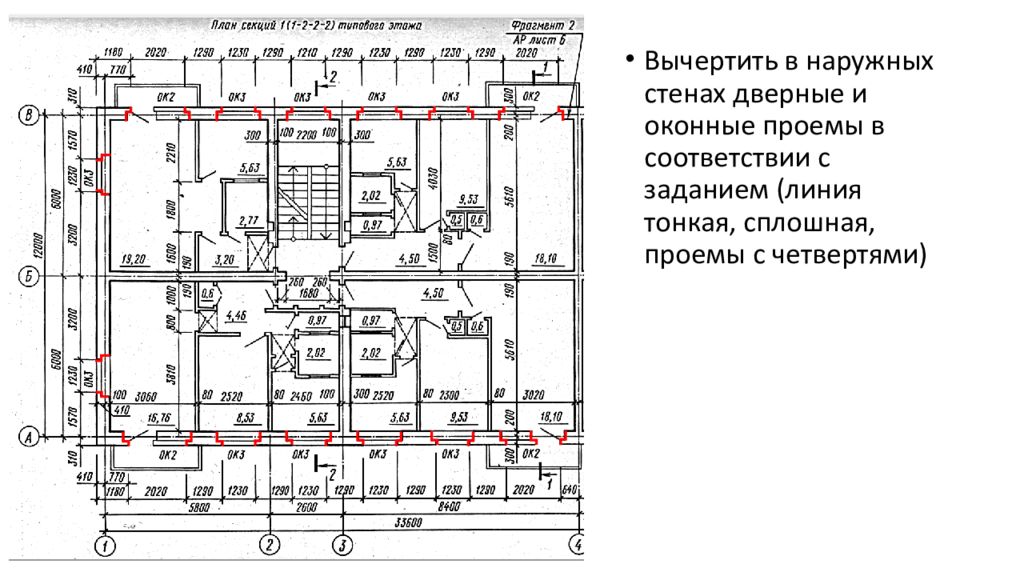

Вычертить в наружных стенах дверные и оконные проемы в соответствии с заданием (линия тонкая, сплошная, проемы с четвертями)
Вычертить перегородки толщиной 100 мм, показать дверные проемы (линия тонкая, сплошная) перегородки Проемы

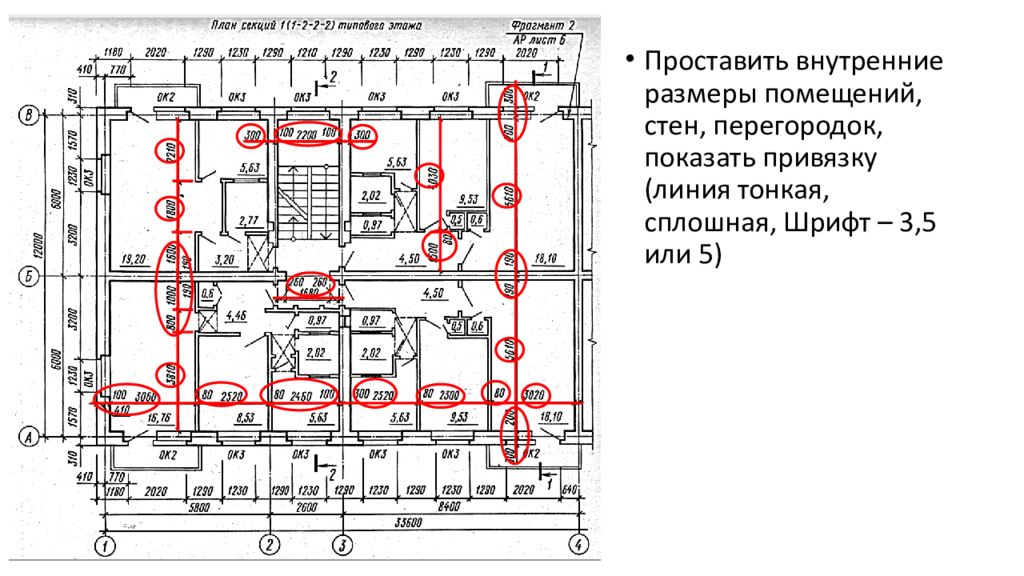

Проставить внутренние размеры помещений, стен, перегородок, показать привязку (линия тонкая, сплошная, Шрифт – 3,5 или 5)
Посчитать площадь каждого помещения и проставить ее в нижнем правом углу (по возможности) с точностью до 0,00 в м 2 (шрифт 7, линия подчеркивания – сплошная толстая)

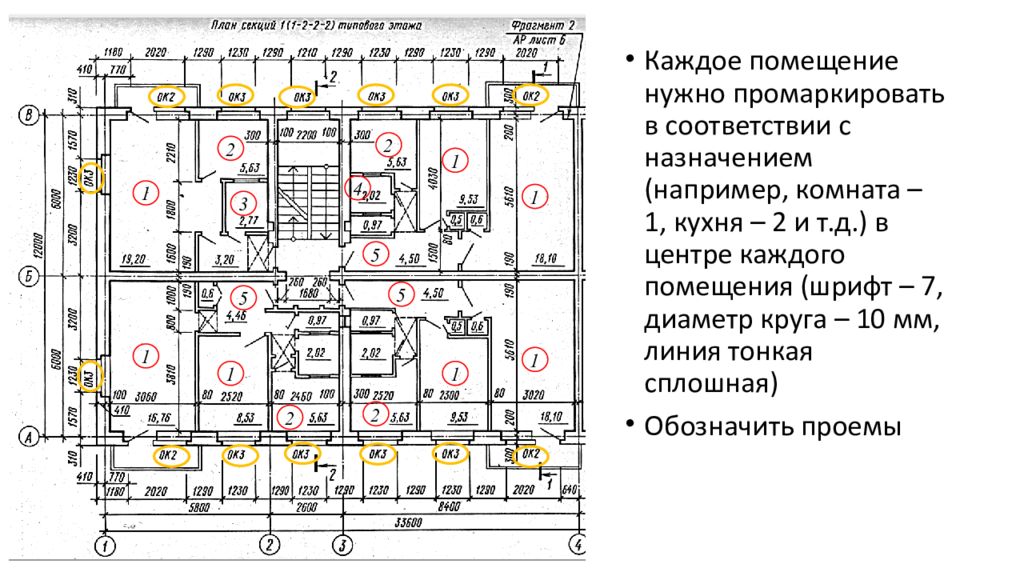

Каждое помещение нужно промаркировать в соответствии с назначением (например, комната – 1, кухня – 2 и т.д.) в центре каждого помещения (шрифт – 7, диаметр круга – 10 мм, линия тонкая сплошная) Обозначить проемы 2 2 2 2 1 1 1 1 1 1 1 3 5 5 5 4
Проставить внешние размеры, обозначить координационные оси (размерная линия тонкая сплошная, диаметр окружностей – 15 мм, шрифт размеров – 5, шрифт осей – 10)
Оформить заголовок (шрифт 10), показать и обозначить линию сечения (линия разомкнутая)
