Устройство, текущее содержание и ремонт железнодорожного пути Профессия: монтер пути 4 разряда, сигналист 3 разряда Тема « Нормы устройства переводных кривых стрелочных переводов » Петровых Н.М. - преподаватель Екатеринбург- Пассажирского подразделения Свердловского учебного центра профессиональных квалификаций 2020
Места промера ординат на стрелочном переводе

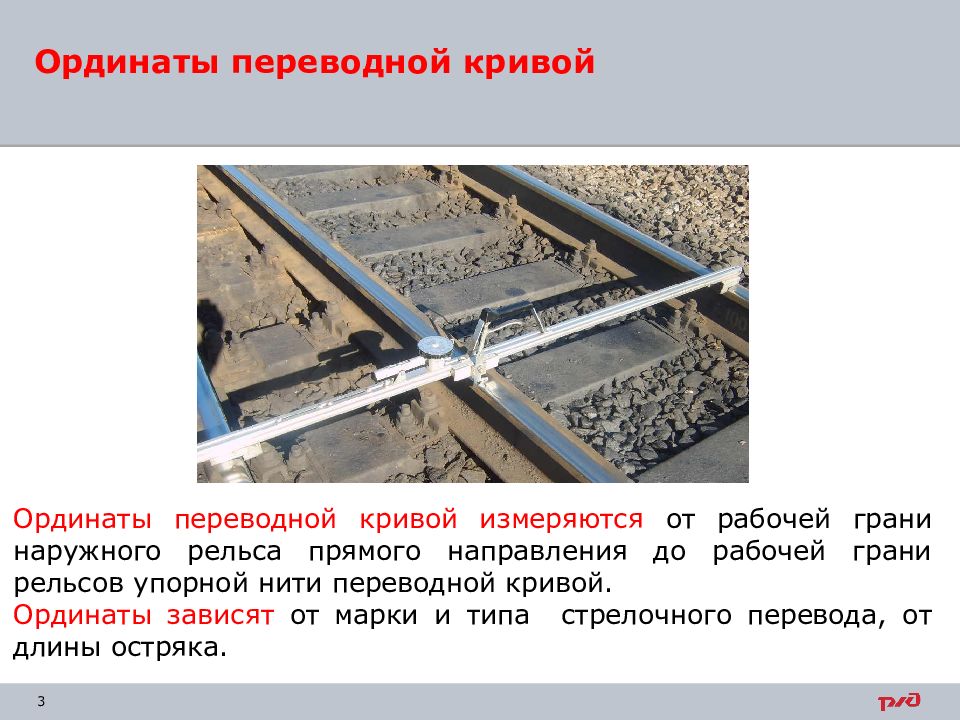

Ординаты переводной кривой измеряются от рабочей грани наружного рельса прямого направления до рабочей грани рельсов упорной нити переводной кривой. Ординаты зависят от марки и типа стрелочного перевода, от длины остряка.
Первая ордината измеряется в корне остряка. Для стрелочного перевода типа Р65 марки 1/11 для путей 1-го и 2-го классов корнем остряка считается сварной стык, расположенный на расстоянии 10750 мм от острия остряка. Ординаты стрелочного перевода типа Р65 марки 1/11 на железобетонных брусьях. Проект 2750

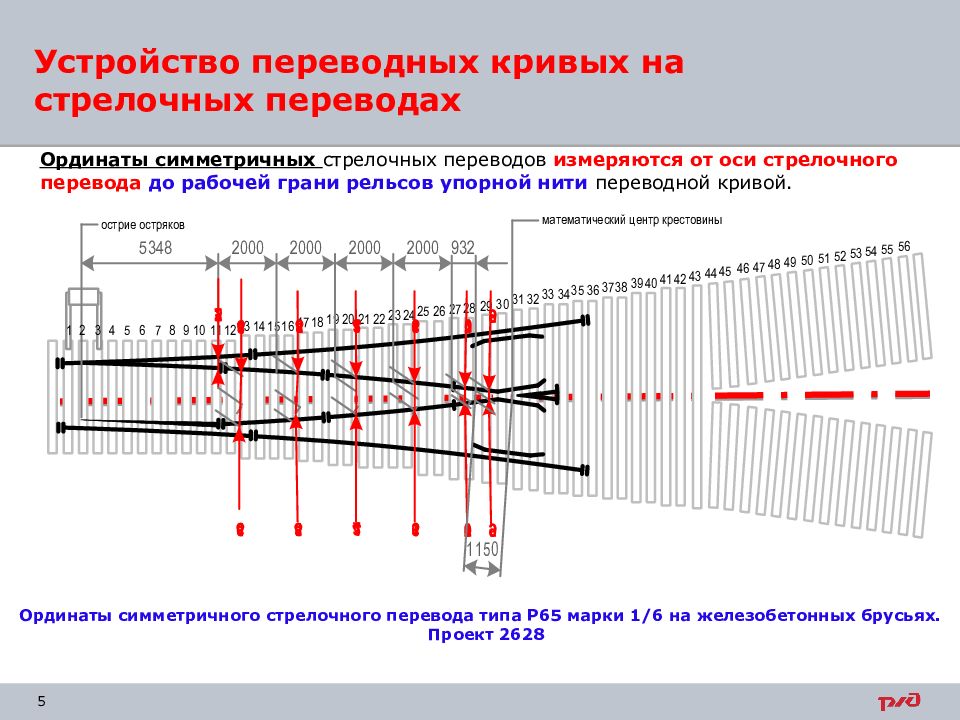

Ординаты симметричных стрелочных переводов измеряются от оси стрелочного перевода до рабочей грани рельсов упорной нити переводной кривой. Ординаты симметричного стрелочного перевода типа Р65 марки 1/6 на железобетонных брусьях. Проект 2628
Нормы содержания ординат на стрелочном переводе

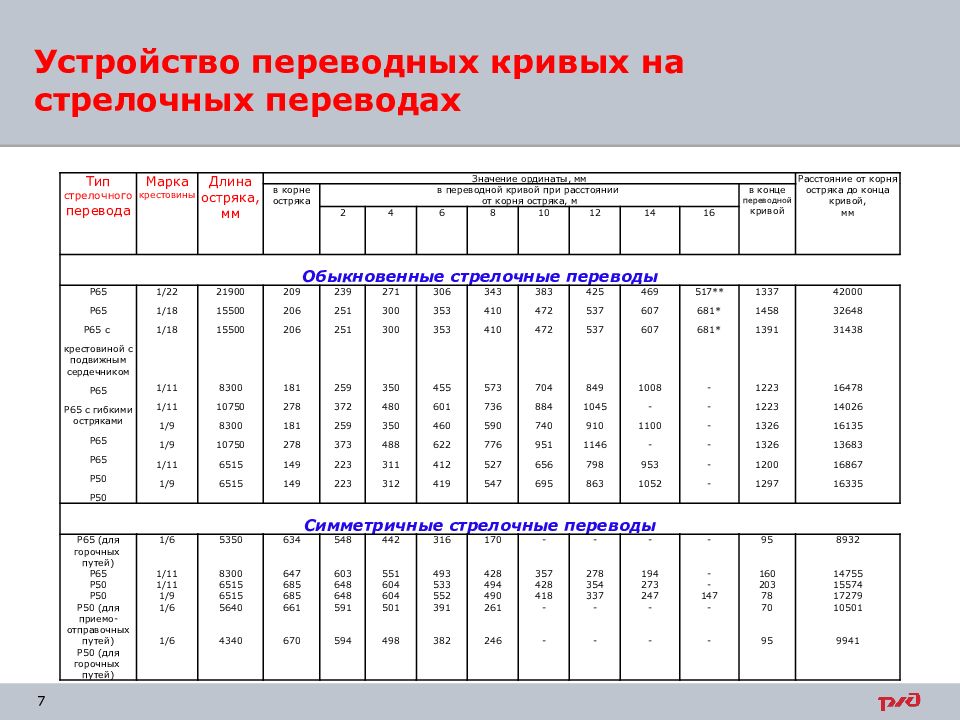

Тип стрелочного перевода Марка крестовины Длина остряка, мм Значение ординаты, мм Расстояние от корня остряка до конца кривой, мм в корне остряка в переводной кривой при расстоянии от корня остряка, м в конце переводной кривой 2 4 6 8 10 12 14 16 Обыкновенные стрелочные переводы Р65 Р65 Р65 с крестовиной с подвижным сердечником Р65 Р65 с гибкими остряками Р65 Р65 Р50 Р50 1/22 1/18 1/18 1/11 1/11 1/9 1/9 1/11 1/9 21900 15500 15500 8300 10750 8300 10750 6515 6515 209 206 206 181 278 181 278 149 149 239 251 251 259 372 259 373 223 223 271 300 300 350 480 350 488 311 312 306 353 353 455 601 460 622 412 419 343 410 410 573 736 590 776 527 547 383 472 472 704 884 740 951 656 695 425 537 537 849 1045 910 1146 798 863 469 607 607 1008 - 1100 - 953 1052 517** 681* 681 * - - - - - - 1337 1458 1391 1223 1223 1326 1326 1200 1297 42000 32648 31438 16478 14026 16135 13683 16867 16335 Симметричные стрелочные переводы Р65 (для горочных путей ) Р65 Р50 Р50 Р50 (для приемо - отправочных путей) Р50 (для горочных путей ) 1/6 1/11 1/11 1/9 1/6 1/6 5350 8300 6515 6515 5640 4340 634 647 685 685 661 670 548 603 648 648 591 594 442 551 604 604 501 498 316 493 533 552 391 382 170 428 494 490 261 246 - 357 428 418 - - - 278 354 337 - - - 194 273 247 - - - - - 147 - - 95 160 203 78 70 95 8932 14755 15574 17279 10501 9941
Тип Р 65, 1/11, проект 2768, длина остряка 8300 мм

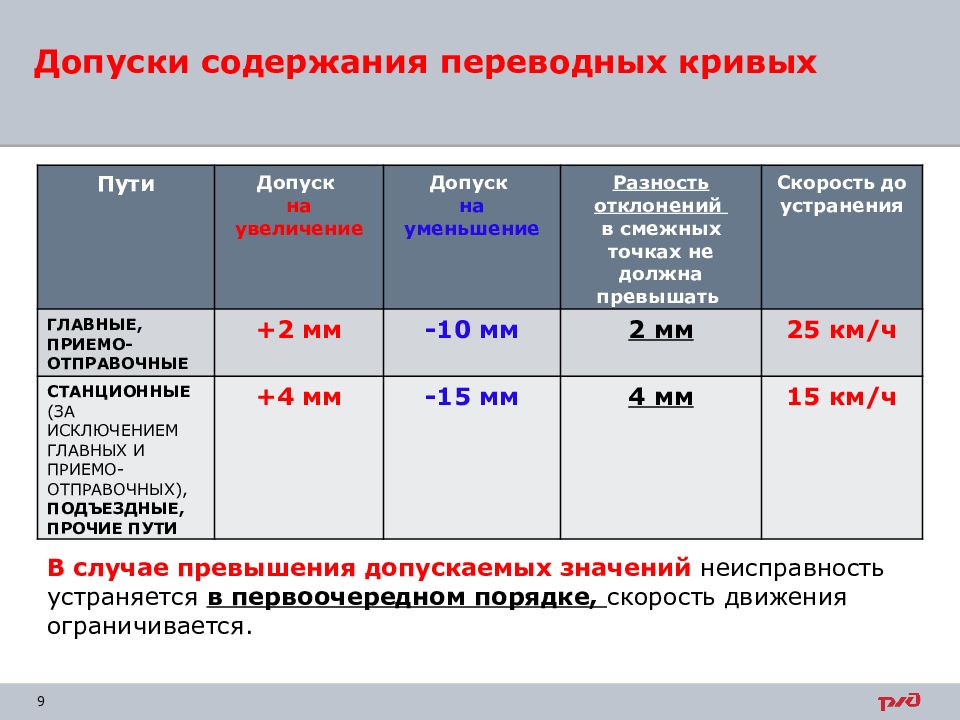

В случае превышения допускаемых значений неисправность устраняется в первоочередном порядке, скорость движения ограничивается. Пути Допуск на увеличение Допуск на уменьшение Разность отклонений в смежных точках не должна превышать Скорость до устранения ГЛАВНЫЕ, ПРИЕМО-ОТПРАВОЧНЫЕ +2 мм -10 мм 2 мм 25 км/ч СТАНЦИОННЫЕ (ЗА ИСКЛЮЧЕНИЕМ ГЛАВНЫХ И ПРИЕМО-ОТПРАВОЧНЫХ), ПОДЪЕЗДНЫЕ, ПРОЧИЕ ПУТИ +4 мм -15 мм 4 мм 15 км/ч
При наличии бокового износа рельсов разрешается содержать ординаты сверх указанных отклонений меньшими на величину бокового износа, но не более 5 мм.
