Ультразвуковая диагностика костно-суставной системы

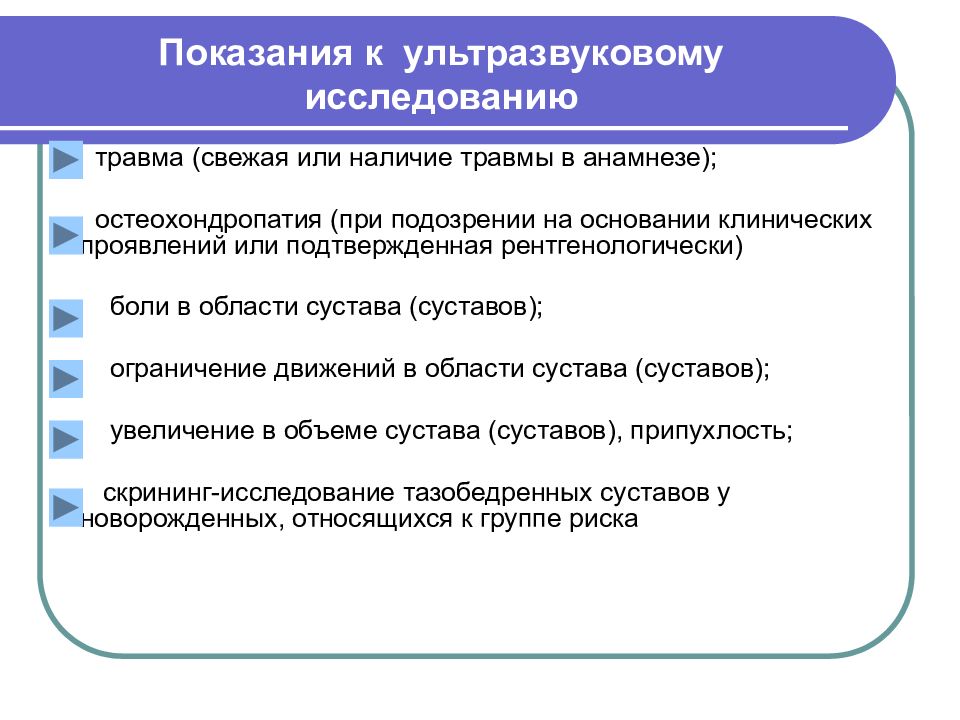

травма (свежая или наличие травмы в анамнезе); остеохондропатия (при подозрении на основании клинических проявлений или подтвержденная рентгенологически) боли в области сустава (суставов); ограничение движений в области сустава (суставов); увеличение в объеме сустава (суставов), припухлость; скрининг-исследование тазобедренных суставов у новорожденных, относящихся к группе риска

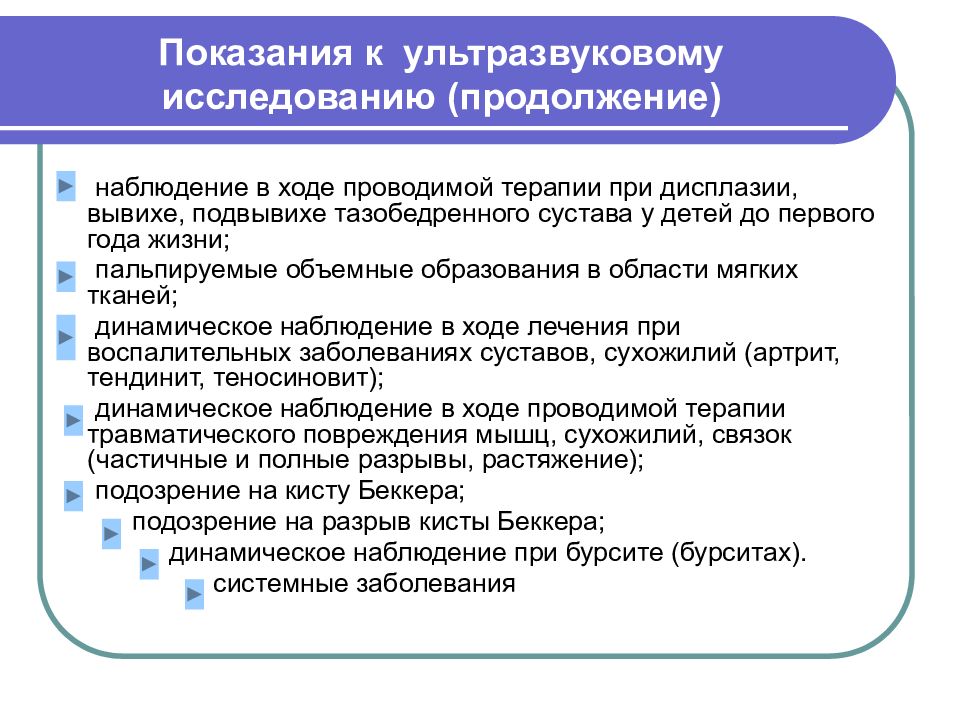

наблюдение в ходе проводимой терапии при дисплазии, вывихе, подвывихе тазобедренного сустава у детей до первого года жизни; пальпируемые объемные образования в области мягких тканей; динамическое наблюдение в ходе лечения при воспалительных заболеваниях суставов, сухожилий (артрит, тендинит, теносиновит); динамическое наблюдение в ходе проводимой терапии травматического повреждения мышц, сухожилий, связок (частичные и полные разрывы, растяжение); подозрение на кисту Беккера; подозрение на разрыв кисты Беккера; динамическое наблюдение при бурсите (бурситах). системные заболевания

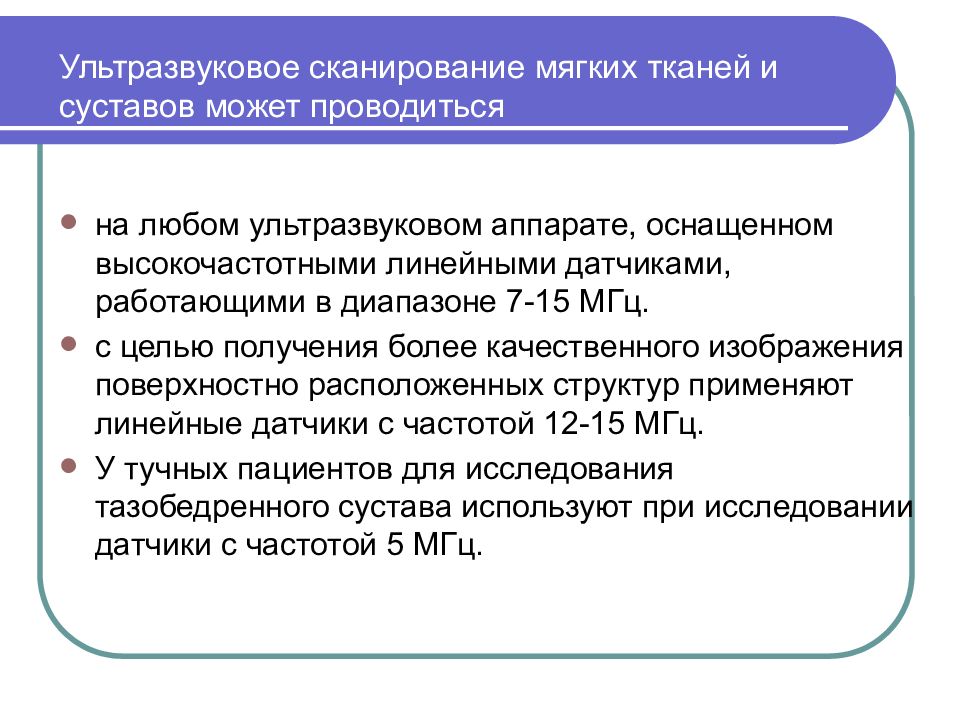

на любом ультразвуковом аппарате, оснащенном высокочастотными линейными датчиками, работающими в диапазоне 7-15 МГц. с целью получения более качественного изображения поверхностно расположенных структур применяют линейные датчики с частотой 12-15 МГц. У тучных пациентов для исследования тазобедренного сустава используют при исследовании датчики с частотой 5 МГц.

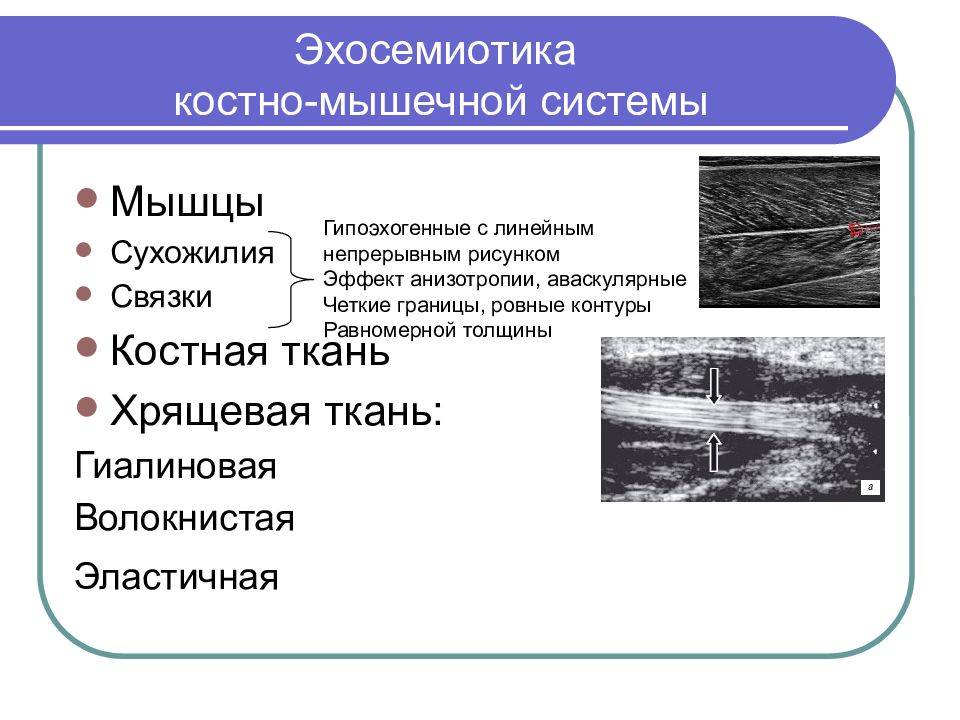

Мышцы Сухожилия Связки Костная ткань Хрящевая ткань: Гиалиновая Волокнистая Эластичная Гипоэхогенные с линейным непрерывным рисунком Эффект анизотропии, аваскулярные Четкие границы, ровные контуры Равномерной толщины

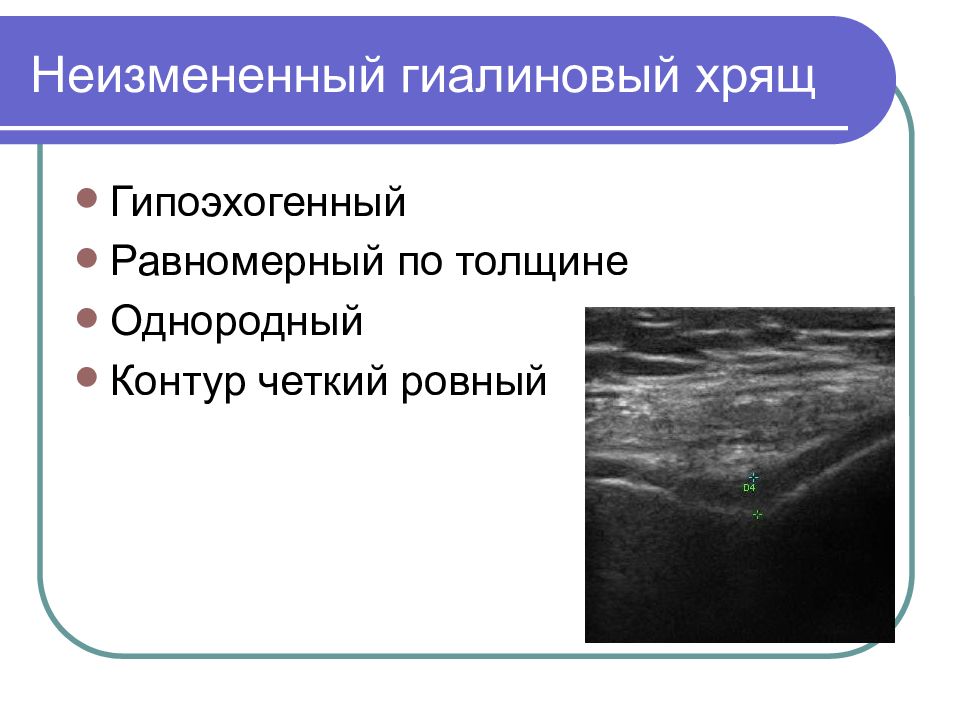

Гипоэхогенный Равномерный по толщине Однородный Контур четкий ровный

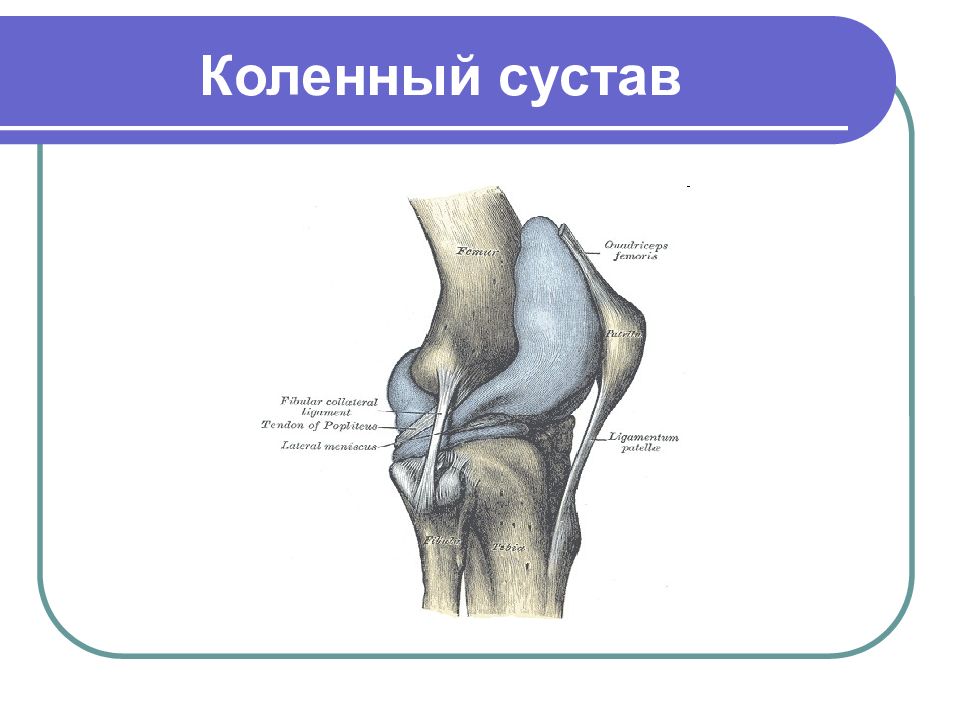

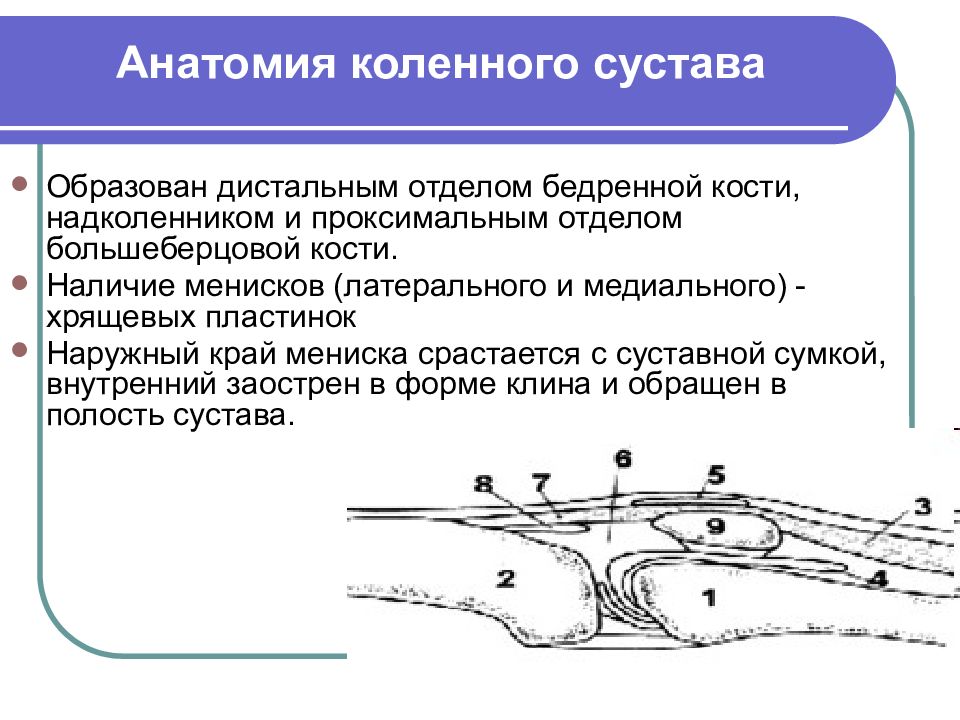

Образован дистальным отделом бедренной кости, надколенником и проксимальным отделом большеберцовой кости. Наличие менисков (латерального и медиального) - хрящевых пластинок Наружный край мениска срастается с суставной сумкой, внутренний заострен в форме клина и обращен в полость сустава.

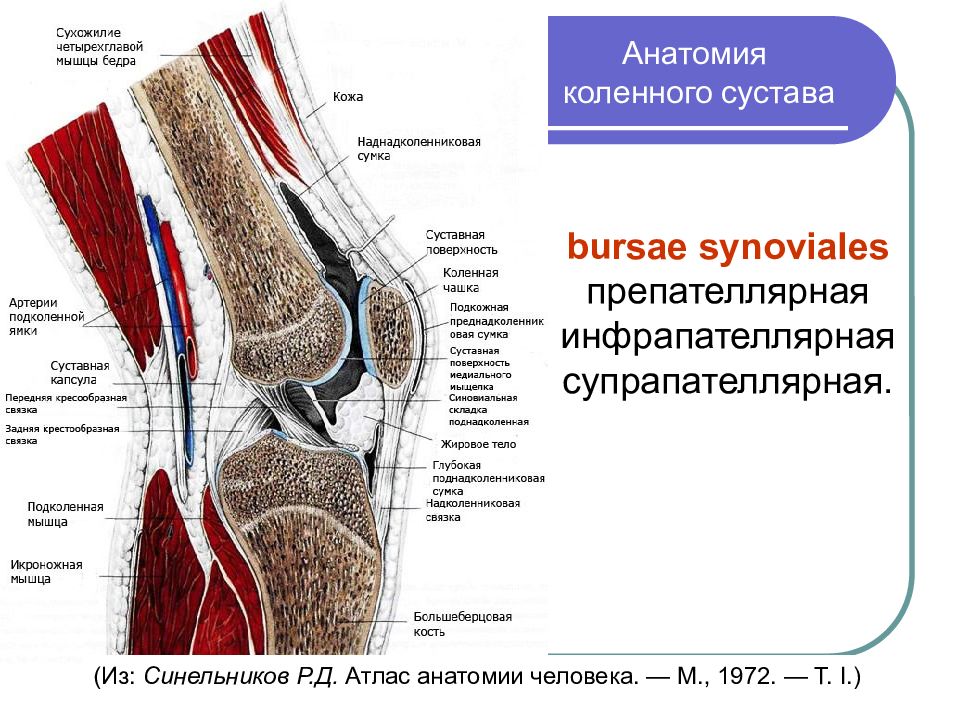

(Из: Синельников Р.Д. Атлас анатомии человека. — М., 1972. — Т. I.) Анатомия коленного сустава bursae synoviales препателлярная инфрапателлярнаясупрапателлярная.

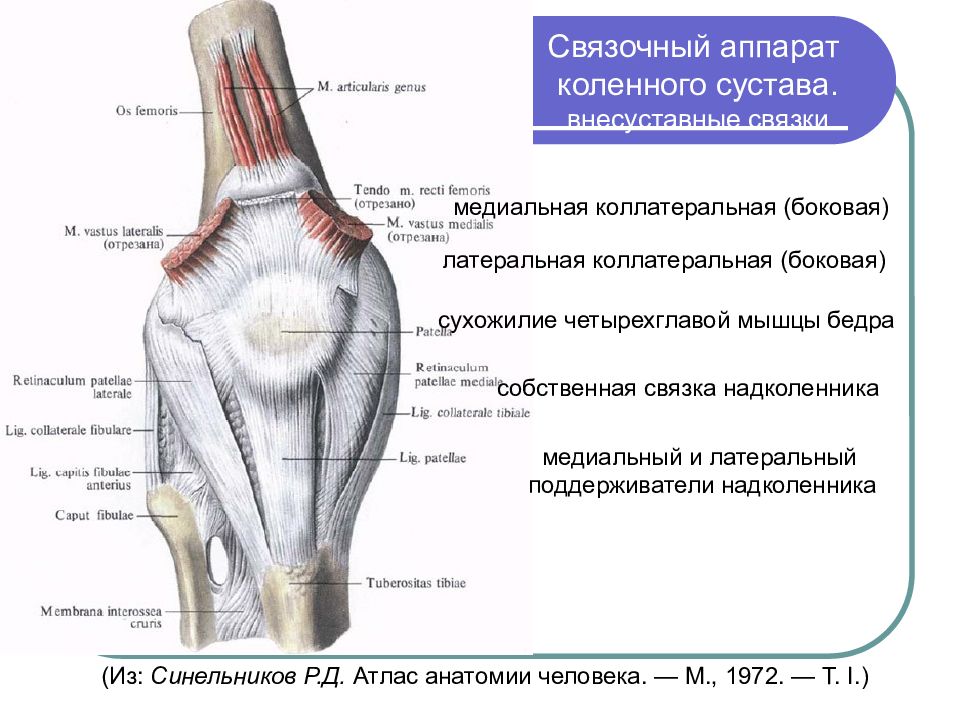

Связочный аппарат коленного сустава. внесуставные связки медиальная коллатеральная (боковая) латеральная коллатеральная (боковая) сухожилие четырехглавой мышцы бедра собственная связка надколенника медиальный и латеральный поддерживатели надколенника (Из: Синельников Р.Д. Атлас анатомии человека. — М., 1972. — Т. I.)
Связочный аппарат коленного сустава. внутрисуставные связки передняя крестообразная связка задняя крестообразная связка (Из: Синельников Р.Д. Атлас анатомии человека. — М., 1972. — Т. I.) Верхним концом присоединяется к задне-внутреннему краю латерального мыщелка бедра. Нижним широким концом – к передней поверхности межмыщелкового возвышения большеберцовой кости расположена сзади от ПКС. Начинается от передне-верхнего контура медиального мыщелка бедра, заканчивается в дорзальном отделе межмыщелкового возвышения большеберцовой кости

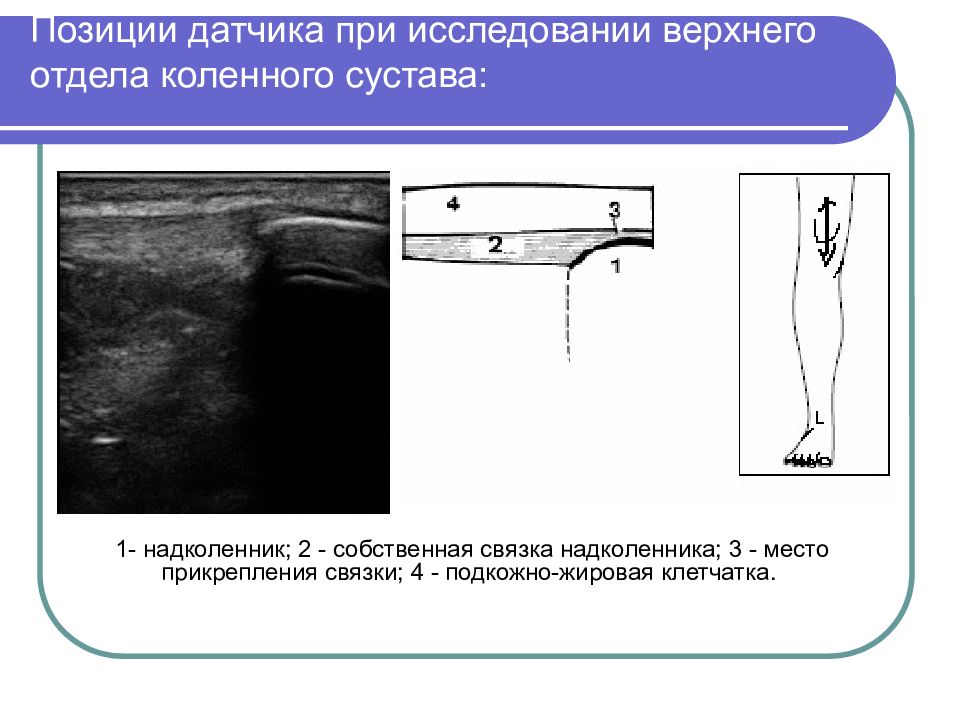

1- надколенник; 2 - собственная связка надколенника; 3 - место прикрепления связки; 4 - подкожно-жировая клетчатка.

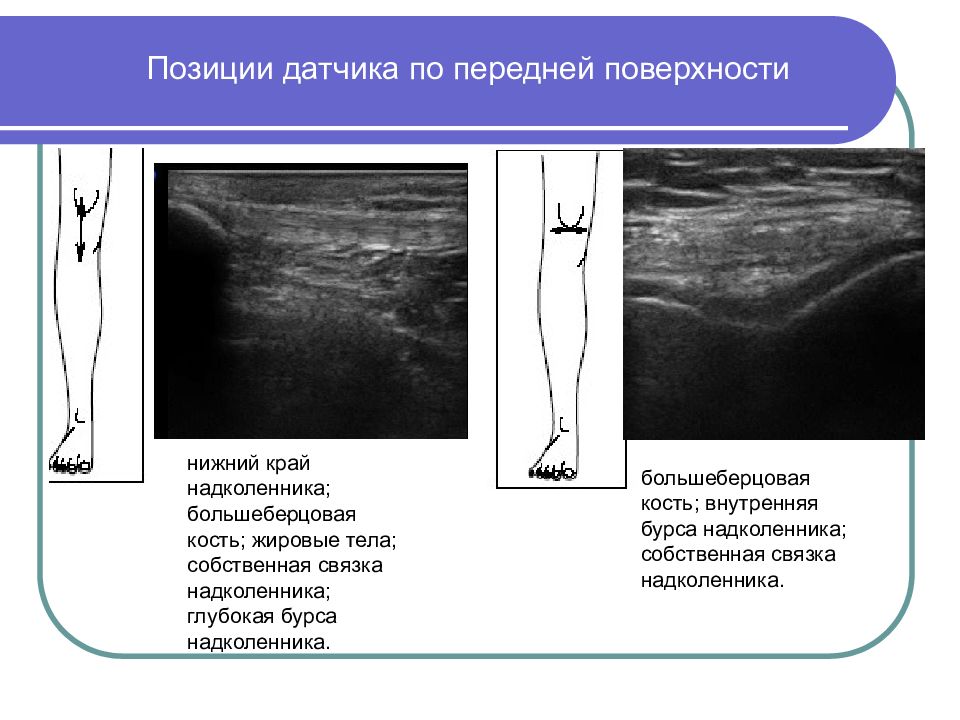

нижний край надколенника; большеберцовая кость; жировые тела; собственная связка надколенника; глубокая бурса надколенника. Позиции датчика по передней поверхности . большеберцовая кость; внутренняя бурса надколенника; собственная связка надколенника.

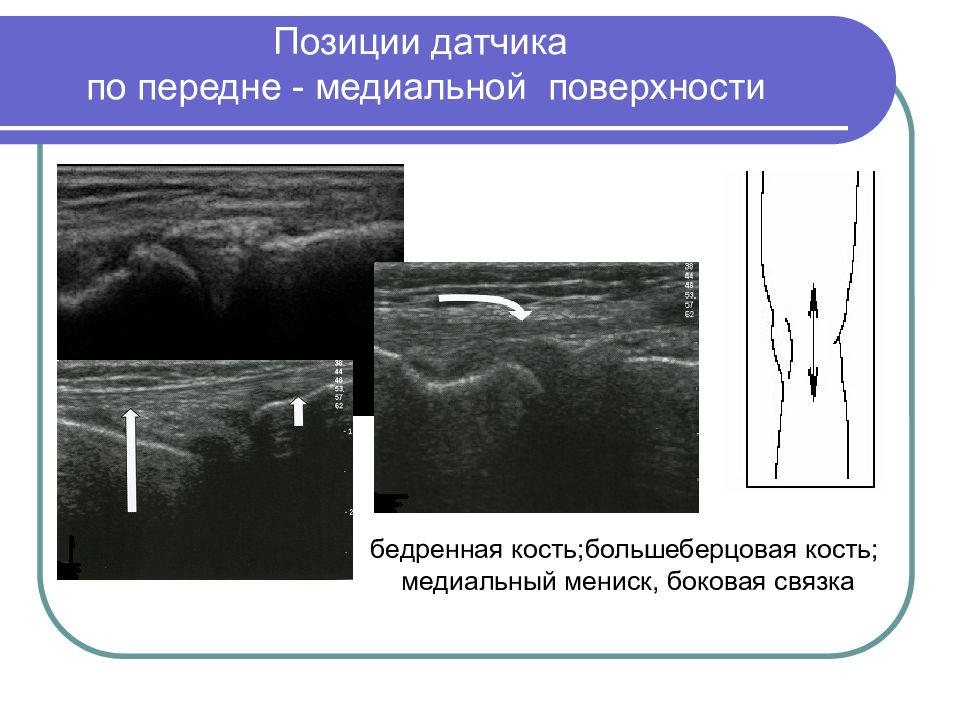

бедренная кость;большеберцовая кость; медиальный мениск, боковая связка

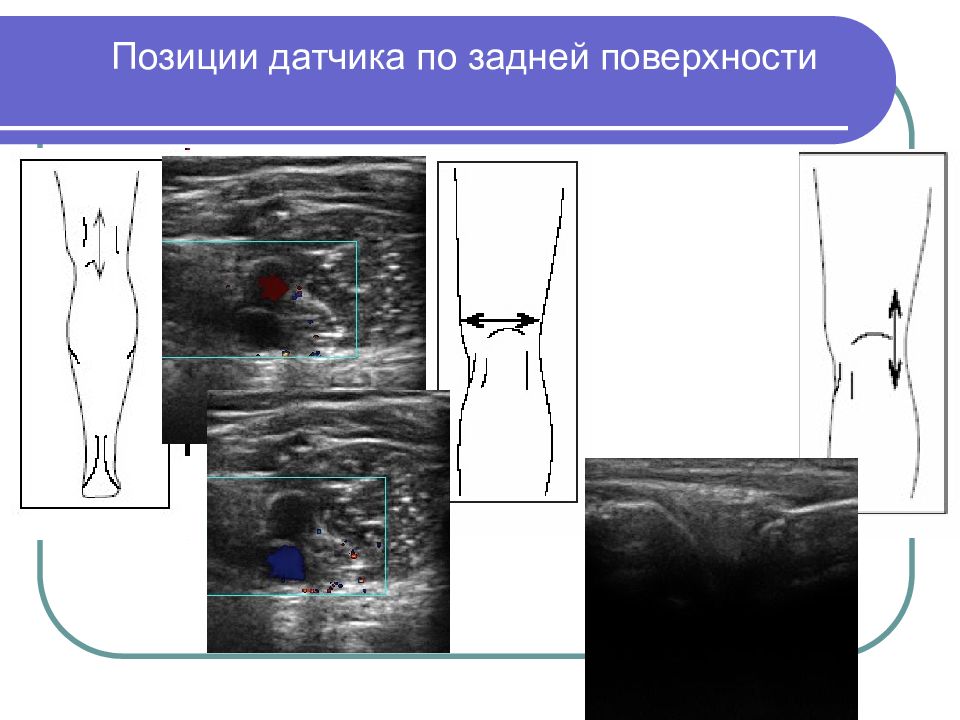

Позиции датчика по задней поверхности
наличие выпота в верхнем завороте (есть, нет); эхоструктура жидкости (однородная, неоднородная); наличие инородных тел (есть, нет); сухожилие прямой мышцы бедра (целостность нарушена, не нарушена). надколенник - контуры (ровные, неровные), наличие бурсита (есть, нет); собственная связка - целостность (нарушена, не нарушена), структура (одно родная, неоднородная, пониженной эхогенности), толщина, наличие бурсита (есть, нет); состояние жировых тел (структура изменена, не изменена), гипертрофия (есть, нет); состояние медиопателлярной складки - структура (изменена, не изменена), повреждение (есть, нет);

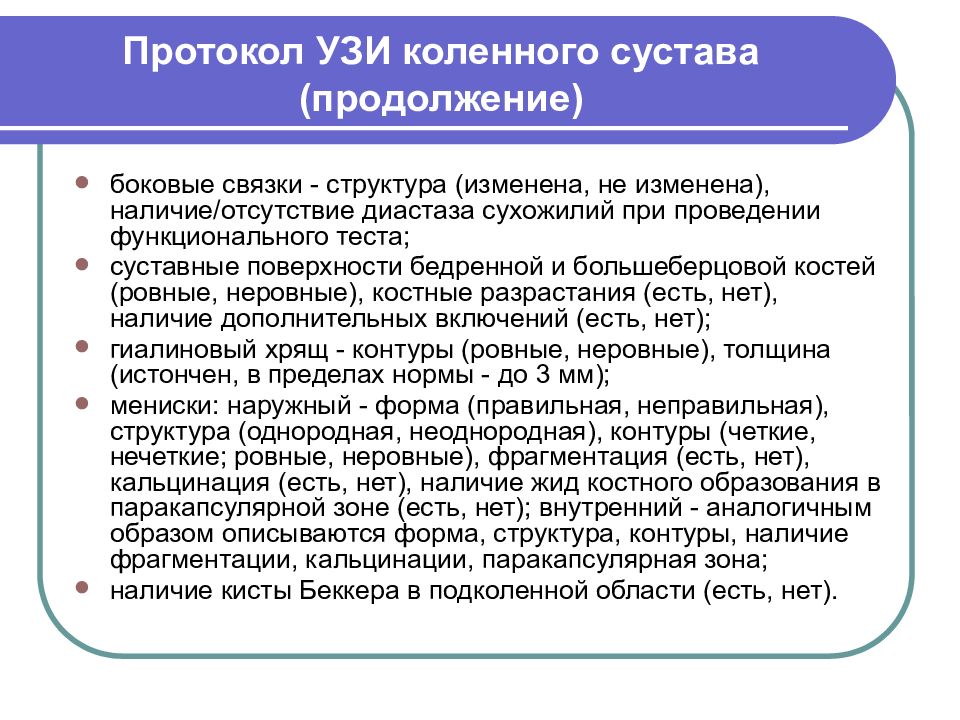

боковые связки - структура (изменена, не изменена), наличие/отсутствие диастаза сухожилий при проведении функционального теста; суставные поверхности бедренной и большеберцовой костей (ровные, неровные), костные разрастания (есть, нет), наличие дополнительных включений (есть, нет); гиалиновый хрящ - контуры (ровные, неровные), толщина (истончен, в пределах нормы - до 3 мм); мениски: наружный - форма (правильная, неправильная), структура (однородная, неоднородная), контуры (четкие, нечеткие; ровные, неровные), фрагментация (есть, нет), кальцинация (есть, нет), наличие жид костного образования в паракапсулярной зоне (есть, нет); внутренний - аналогичным образом описываются форма, структура, контуры, наличие фрагментации, кальцинации, паракапсулярная зона; наличие кисты Беккера в подколенной области (есть, нет).

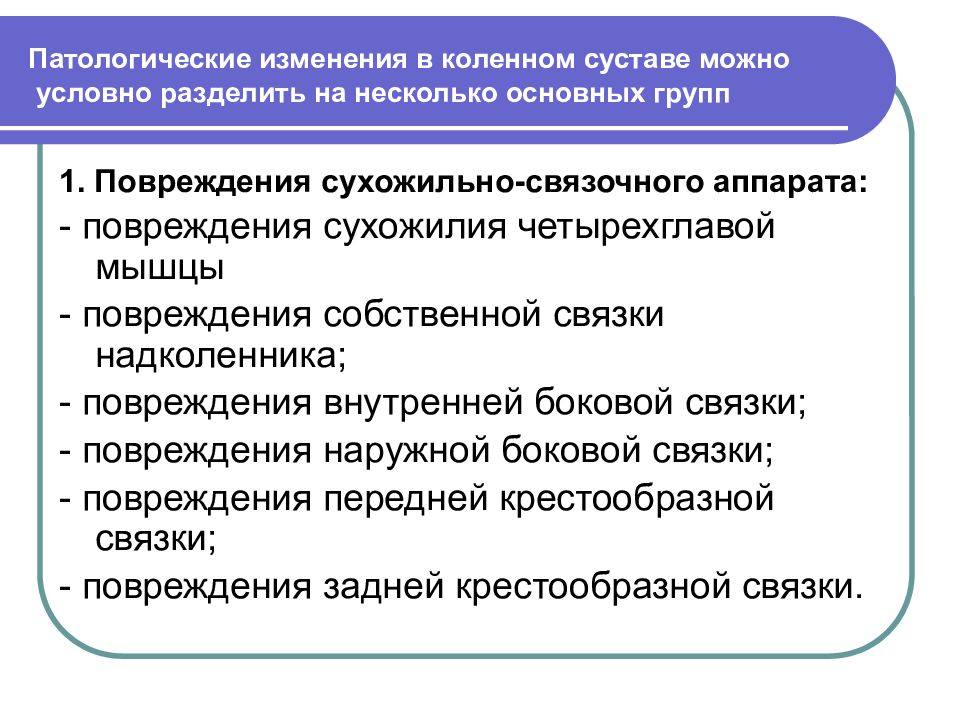

1. Повреждения сухожильно-связочного аппарата: - повреждения сухожилия четырехглавой мышцы - повреждения собственной связки надколенника; - повреждения внутренней боковой связки; - повреждения наружной боковой связки; - повреждения передней крестообразной связки; - повреждения задней крестообразной связки.

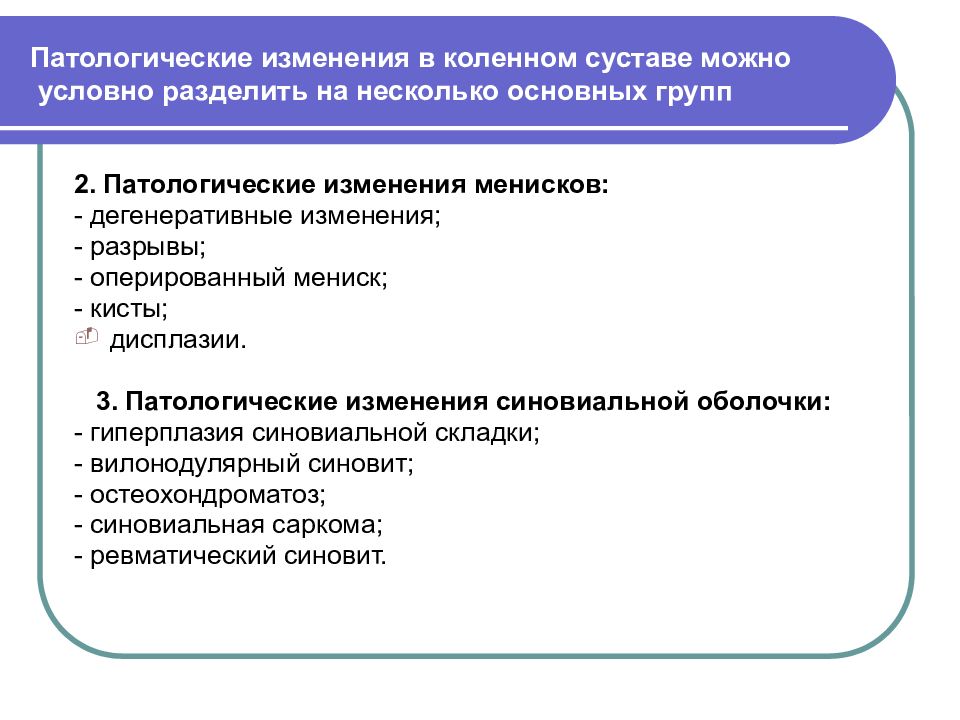

2. Патологические изменения менисков: - дегенеративные изменения; - разрывы; - оперированный мениск; - кисты; дисплазии. 3. Патологические изменения синовиальной оболочки: - гиперплазия синовиальной складки; - вилонодулярный синовит; - остеохондроматоз; - синовиальная саркома; - ревматический синовит.

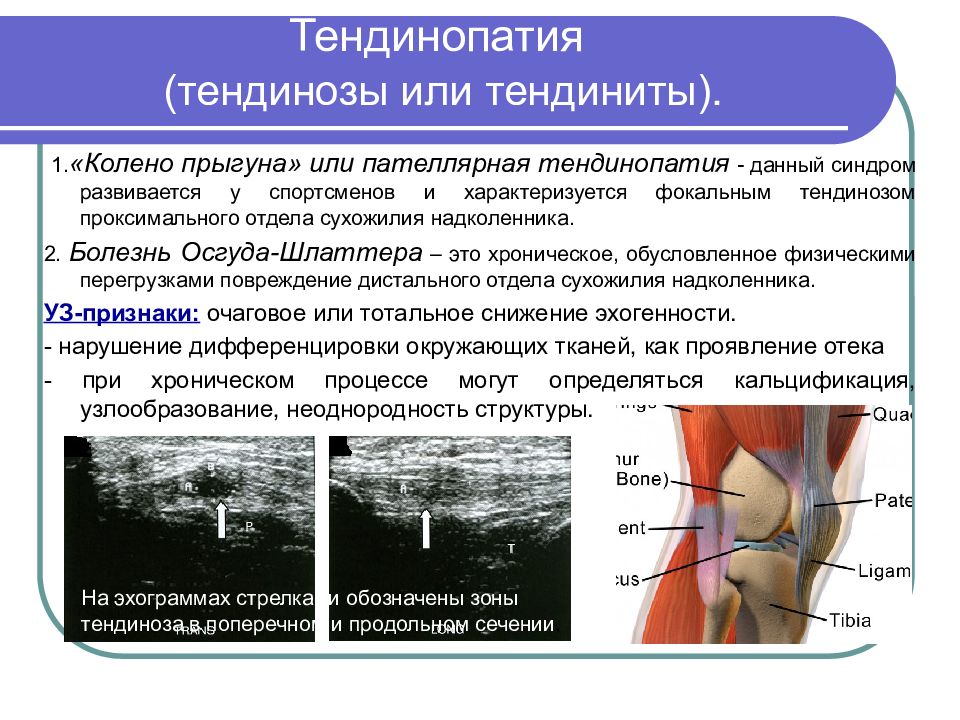

1. «Колено прыгуна» или пателлярная тендинопатия - данный синдром развивается у спортсменов и характеризуется фокальным тендинозом проксимального отдела сухожилия надколенника. 2. Болезнь Осгуда-Шлаттера – это хроническое, обусловленное физическими перегрузками повреждение дистального отдела сухожилия надколенника. УЗ-признаки: очаговое или тотальное снижение эхогенности. - нарушение дифференцировки окружающих тканей, как проявление отека - при хроническом процессе могут определяться кальцификация, узлообразование, неоднородность структуры. На эхограммах стрелками обозначены зоны тендиноза в поперечном и продольном сечении.

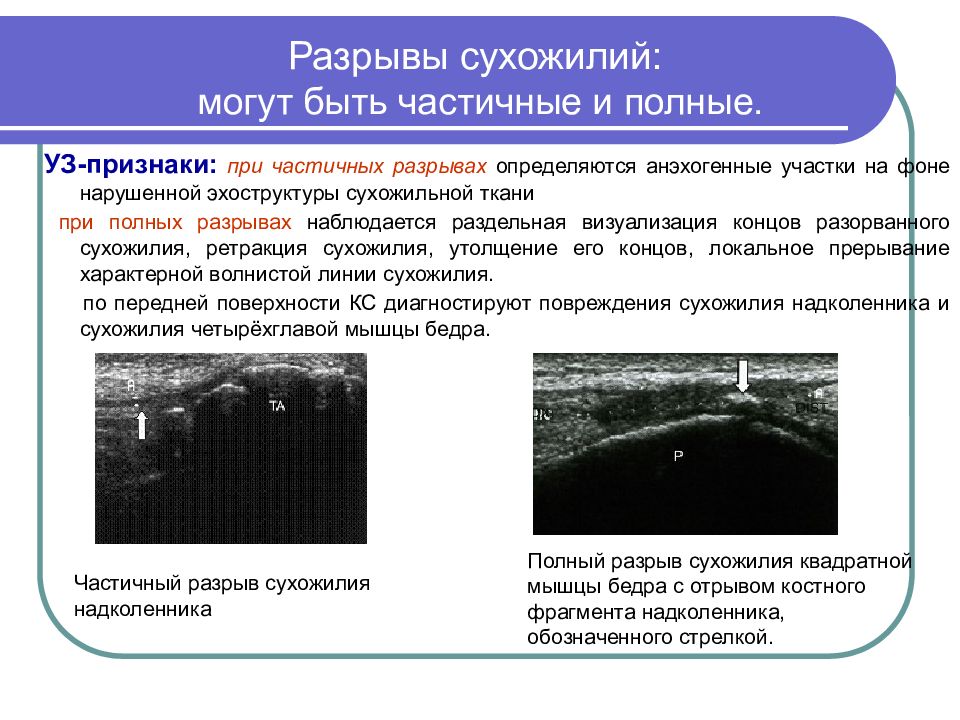

УЗ-признаки: при частичных разрывах определяются анэхогенные участки на фоне нарушенной эхоструктуры сухожильной ткани при полных разрывах наблюдается раздельная визуализация концов разорванного сухожилия, ретракция сухожилия, утолщение его концов, локальное прерывание характерной волнистой линии сухожилия. по передней поверхности КС диагностируют повреждения сухожилия надколенника и сухожилия четырёхглавой мышцы бедра. Частичный разрыв сухожилия надколенника Полный разрыв сухожилия квадратной мышцы бедра с отрывом костного фрагмента надколенника, обозначенного стрелкой.

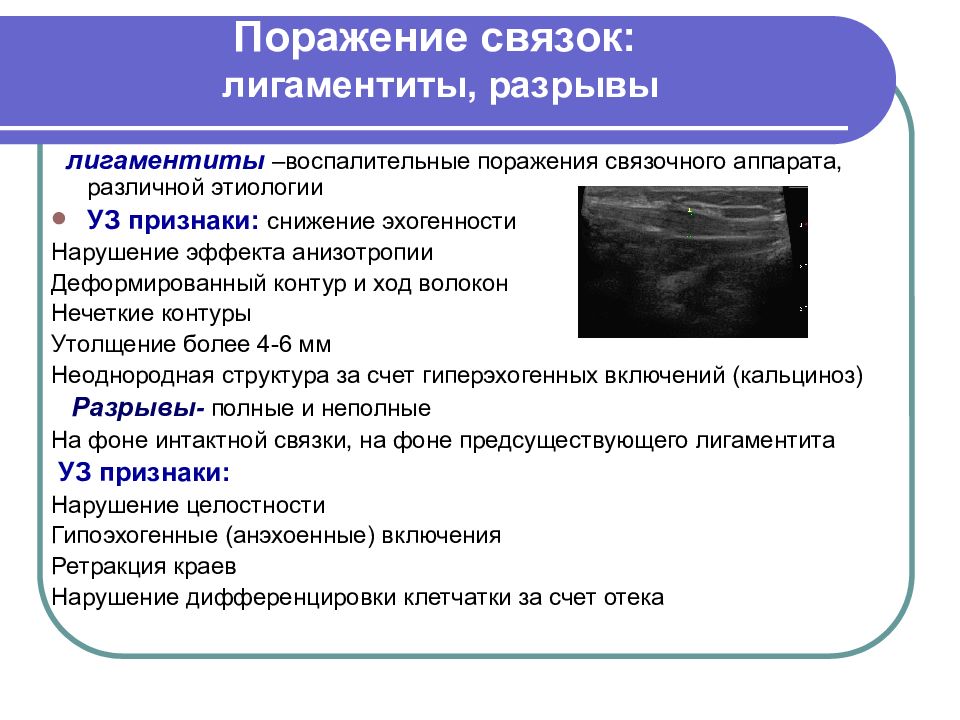

лигаментиты –воспалительные поражения связочного аппарата, различной этиологии УЗ признаки: снижение эхогенности Нарушение эффекта анизотропии Деформированный контур и ход волокон Нечеткие контуры Утолщение более 4-6 мм Неоднородная структура за счет гиперэхогенных включений (кальциноз) Разрывы - полные и неполные На фоне интактной связки, на фоне предсуществующего лигаментита УЗ признаки: Нарушение целостности Гипоэхогенные (анэхоенные) включения Ретракция краев Нарушение дифференцировки клетчатки за счет отека

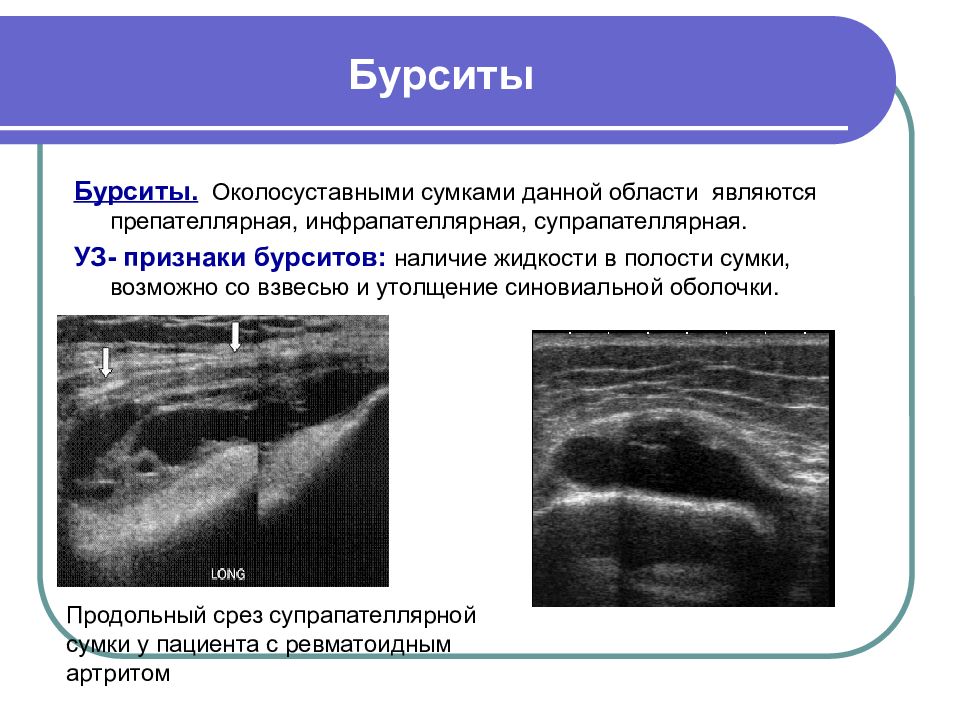

Бурситы. Околосуставными сумками данной области являются препателлярная, инфрапателлярная, супрапателлярная. УЗ- признаки бурситов: наличие жидкости в полости сумки, возможно со взвесью и утолщение синовиальной оболочки. Продольный срез супрапателлярной сумки у пациента с ревматоидным артритом

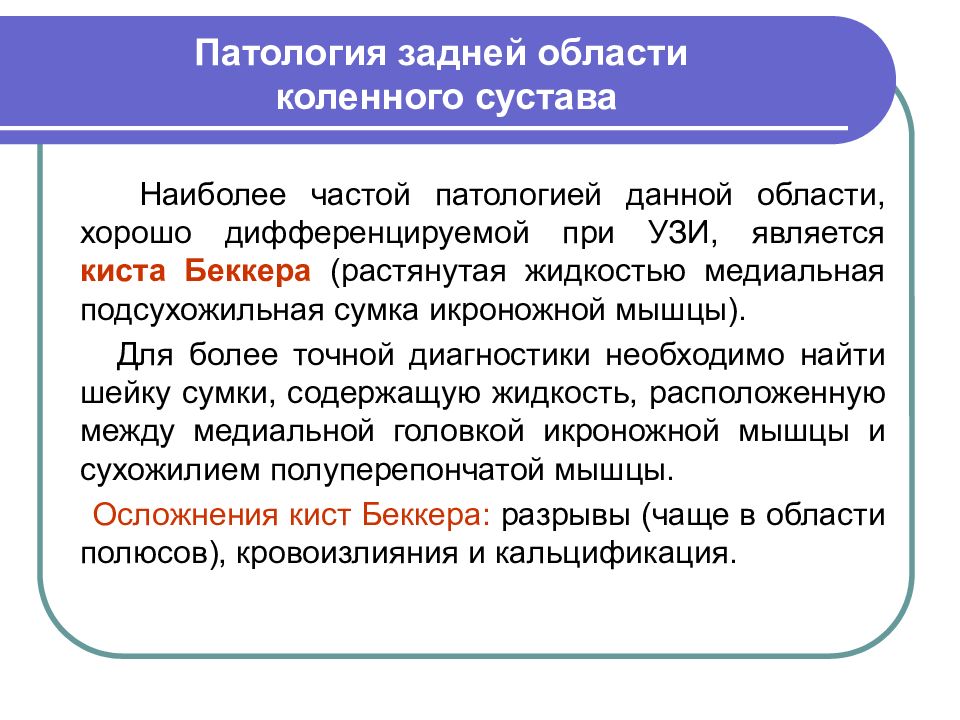

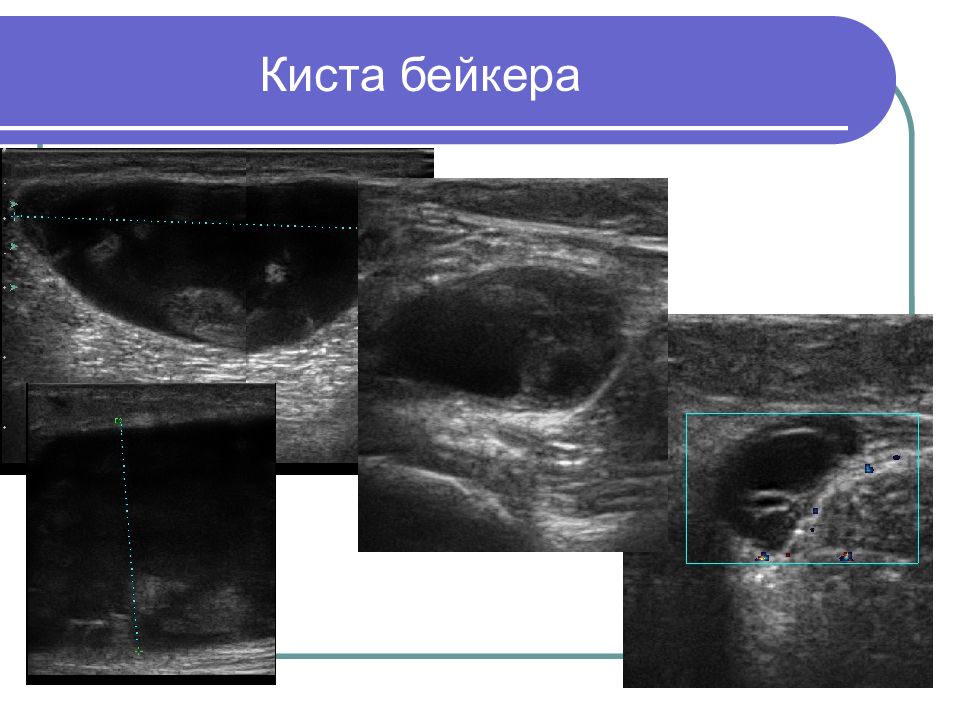

Наиболее частой патологией данной области, хорошо дифференцируемой при УЗИ, является киста Беккера (растянутая жидкостью медиальная подсухожильная сумка икроножной мышцы). Для более точной диагностики необходимо найти шейку сумки, содержащую жидкость, расположенную между медиальной головкой икроножной мышцы и сухожилием полуперепончатой мышцы. Осложнения кист Беккера: разрывы (чаще в области полюсов), кровоизлияния и кальцификация.
2

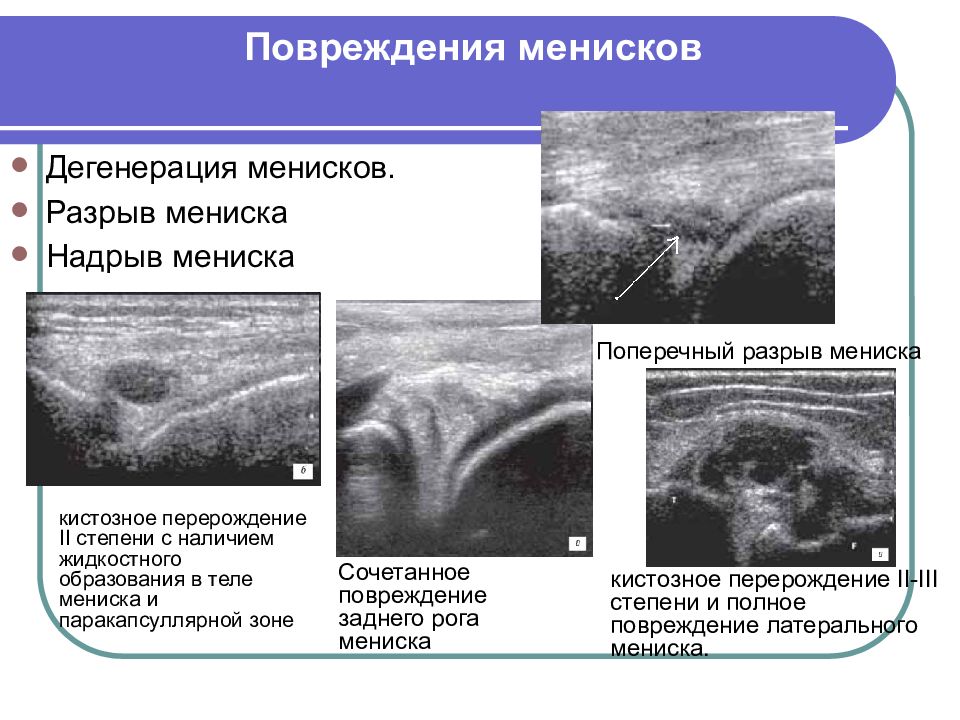

Дегенерация менисков. Разрыв мениска Надрыв мениска Сочетанное повреждение заднего рога мениска кистозное перерождение II степени с наличием жидкостного образования в теле мениска и паракапсуллярной зоне Поперечный разрыв мениска кистозное перерождение II-III степени и полное повреждение латерального мениска.

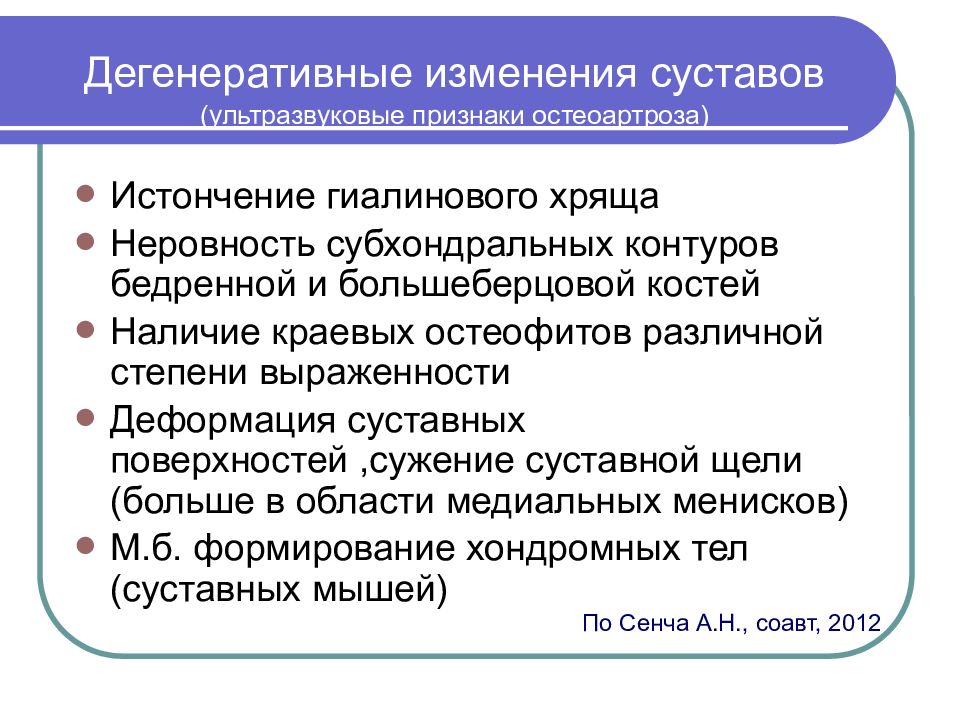

Истончение гиалинового хряща Неровность субхондральных контуров бедренной и большеберцовой костей Наличие краевых остеофитов различной степени выраженности Деформация суставных поверхностей,сужение суставной щели (больше в области медиальных менисков) М.б. формирование хондромных тел (суставных мышей) По Сенча А.Н., соавт, 2012

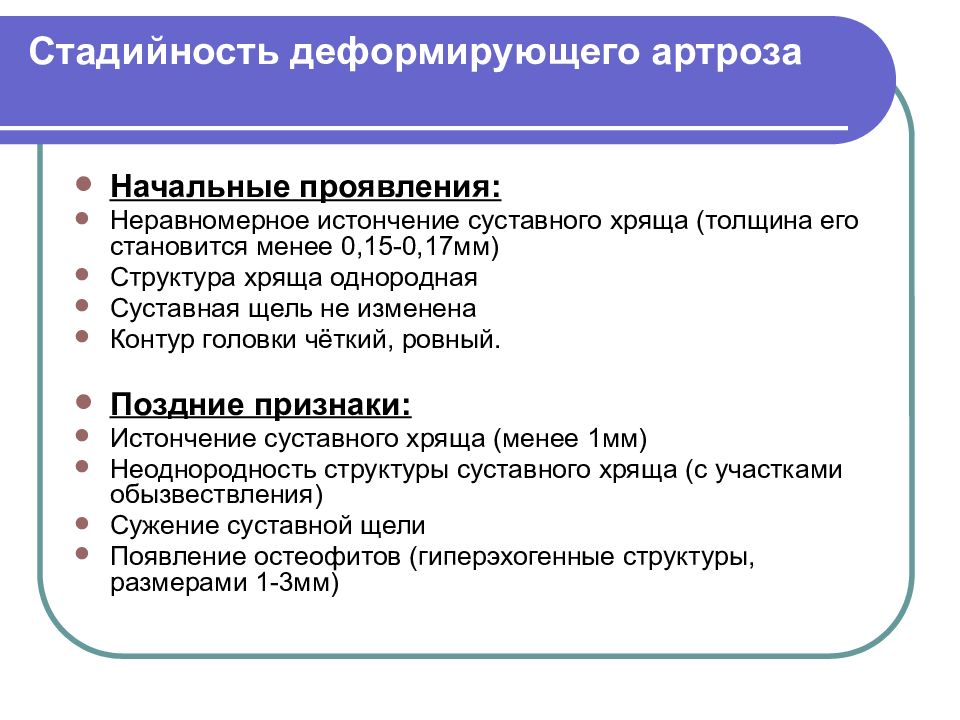

Начальные проявления: Неравномерное истончение суставного хряща (толщина его становится менее 0,15-0,17мм) Структура хряща однородная Суставная щель не изменена Контур головки чёткий, ровный. Поздние признаки: Истончение суставного хряща (менее 1мм) Неоднородность структуры суставного хряща (с участками обызвествления) Сужение суставной щели Появление остеофитов (гиперэхогенные структуры, размерами 1-3мм)

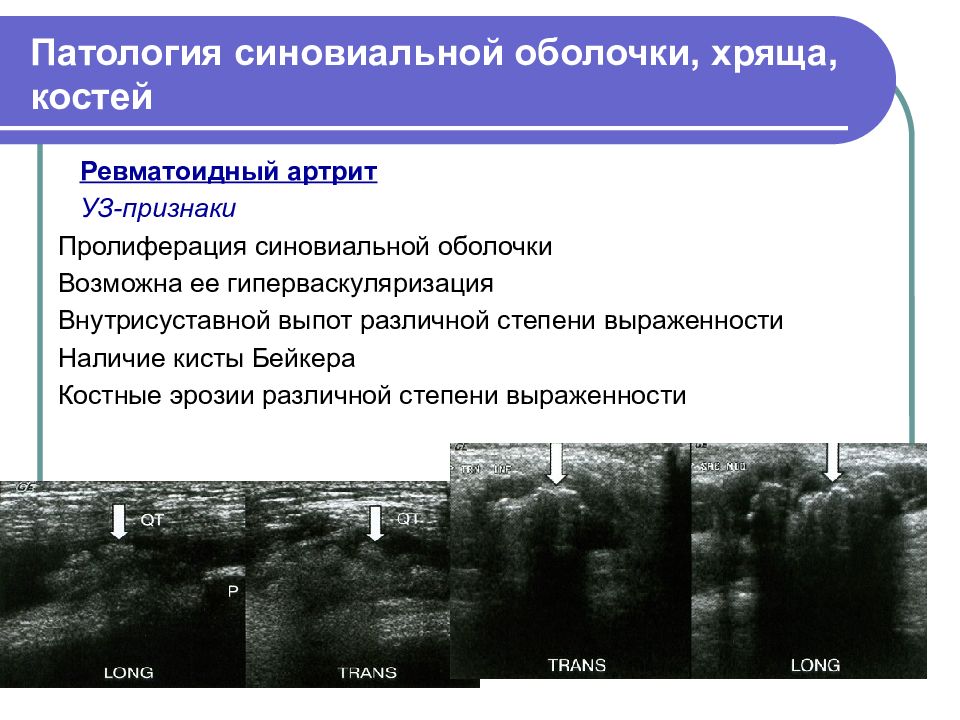

Ревматоидный артрит УЗ-признаки Пролиферация синовиальной оболочки Возможна ее гиперваскуляризация Внутрисуставной выпот различной степени выраженности Наличие кисты Бейкера Костные эрозии различной степени выраженности

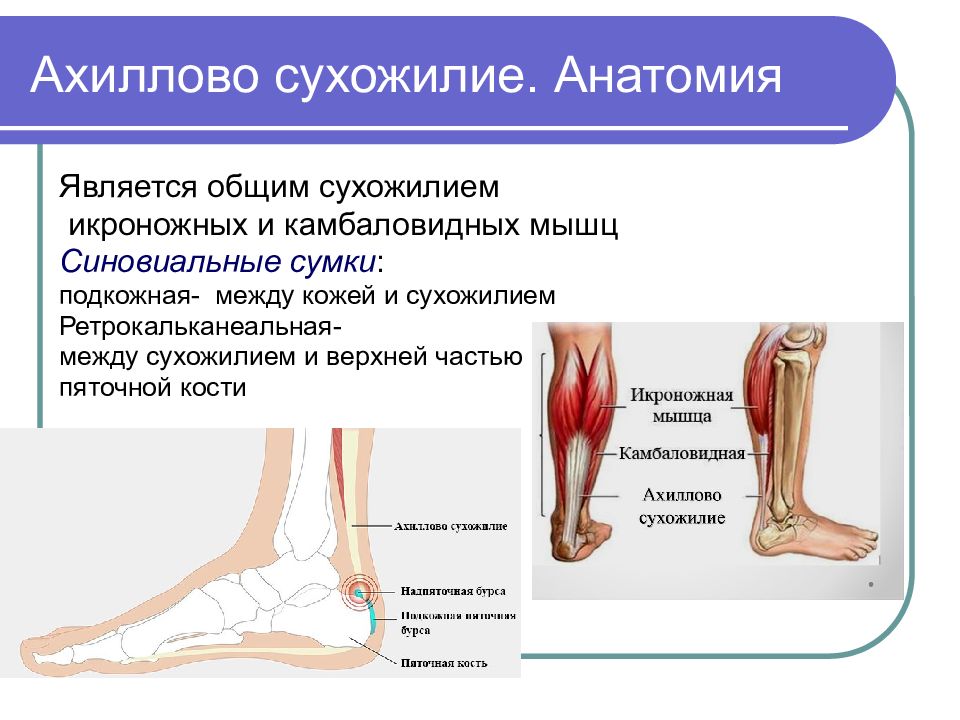

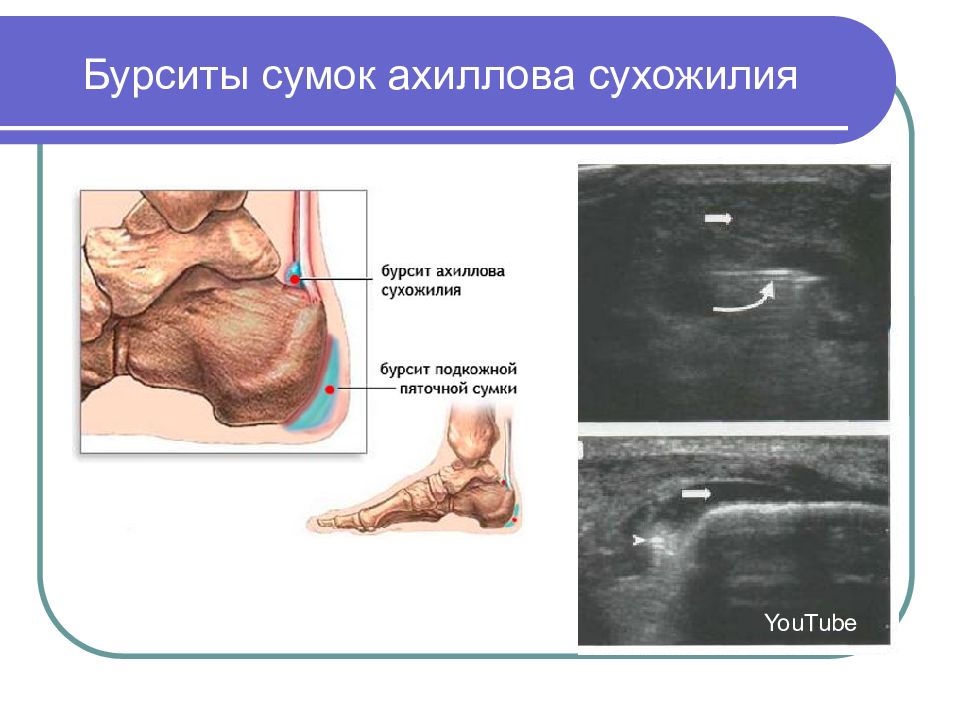

Является общим сухожилием икроножных и камбаловидных мышц Синовиальные сумки : подкожная- между кожей и сухожилием Ретрокальканеальная- между сухожилием и верхней частью пяточной кости

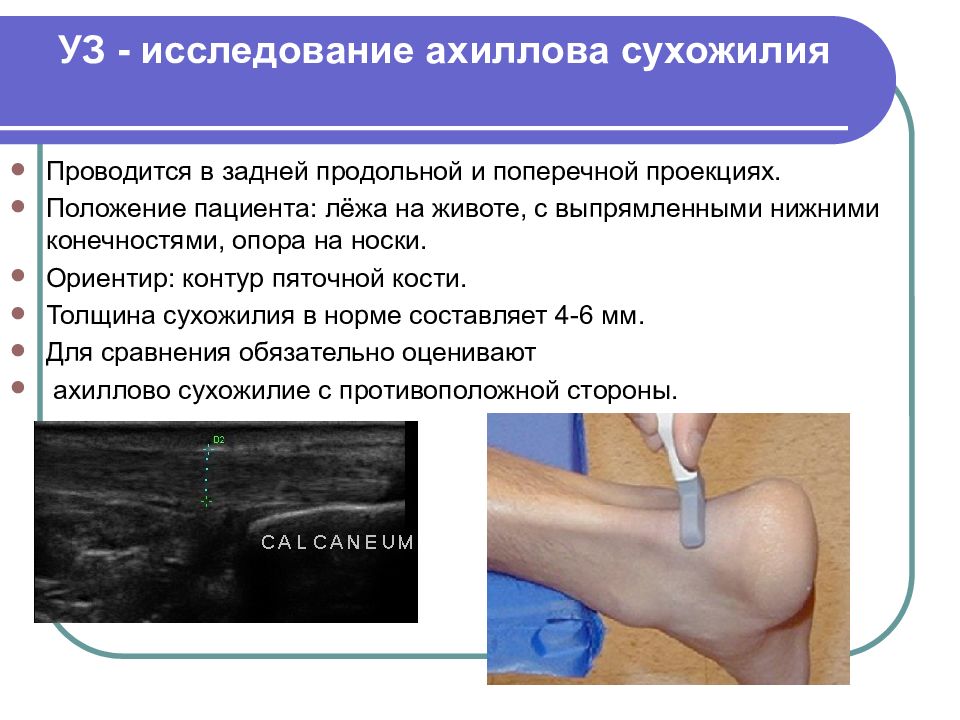

Проводится в задней продольной и поперечной проекциях. Положение пациента: лёжа на животе, с выпрямленными нижними конечностями, опора на носки. Ориентир: контур пяточной кости. Толщина сухожилия в норме составляет 4-6 мм. Для сравнения обязательно оценивают ахиллово сухожилие с противоположной стороны.

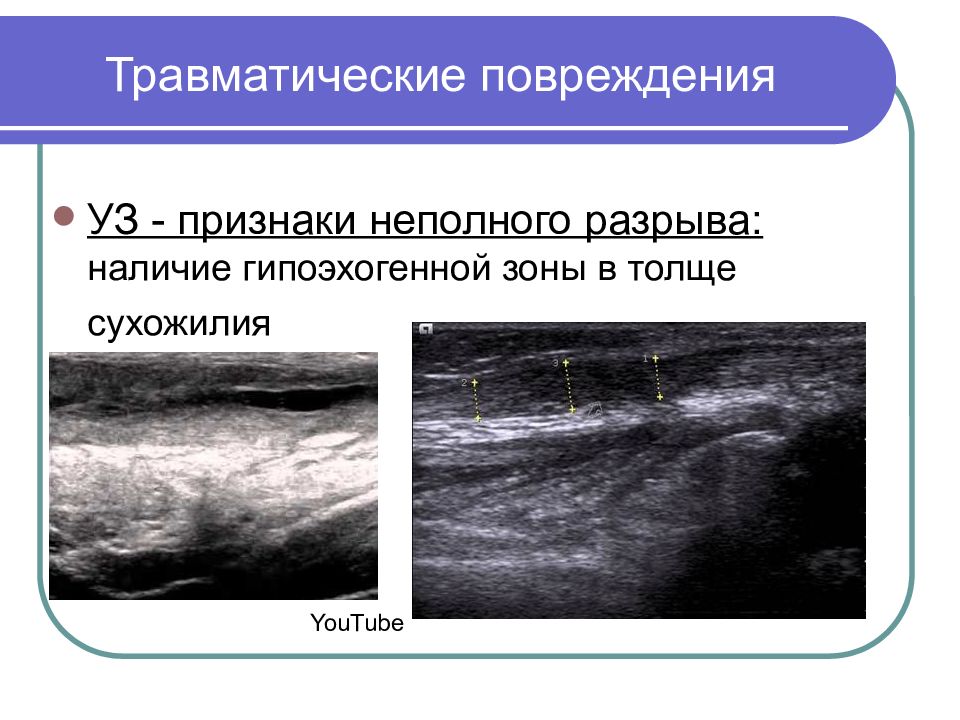

УЗ - признаки неполного разрыва: наличие гипоэхогенной зоны в толще сухожилия YouTube

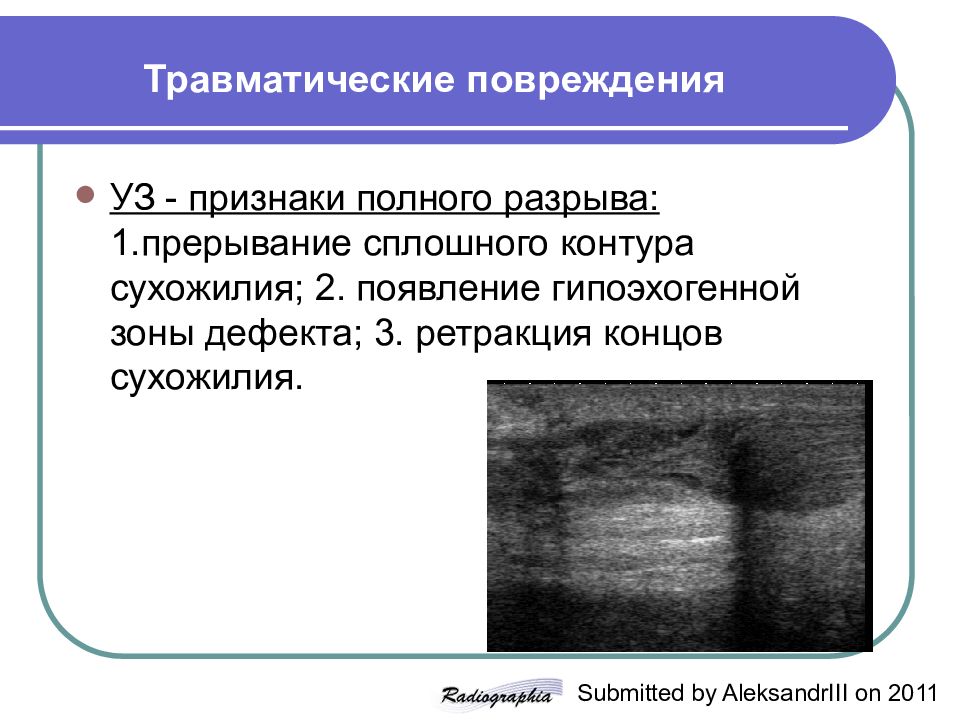

УЗ - признаки полного разрыва: 1.прерывание сплошного контура сухожилия; 2. появление гипоэхогенной зоны дефекта; 3. ретракция концов сухожилия. Submitted by AleksandrIII on 2011

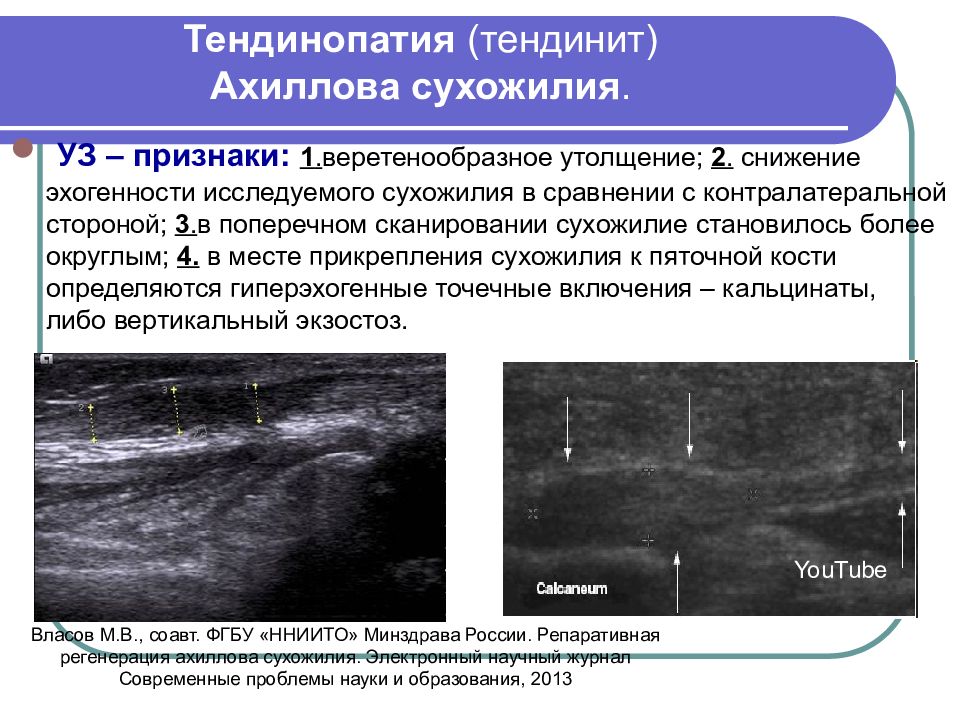

УЗ – признаки: 1. веретенообразное утолщение; 2. снижение эхогенности исследуемого сухожилия в сравнении с контралатеральной стороной; 3. в поперечном сканировании сухожилие становилось более округлым; 4. в месте прикрепления сухожилия к пяточной кости определяются гиперэхогенные точечные включения – кальцинаты, либо вертикальный экзостоз. YouTube Власов М.В., соавт. ФГБУ «ННИИТО» Минздрава России. Репаративная регенерация ахиллова сухожилия. Электронный научный журнал Современные проблемы науки и образования, 2013
YouTube
По форме суставных поверхностей относится к шаровидным суставам Образован головкой плечевой кости и суставной впадиной лопатки

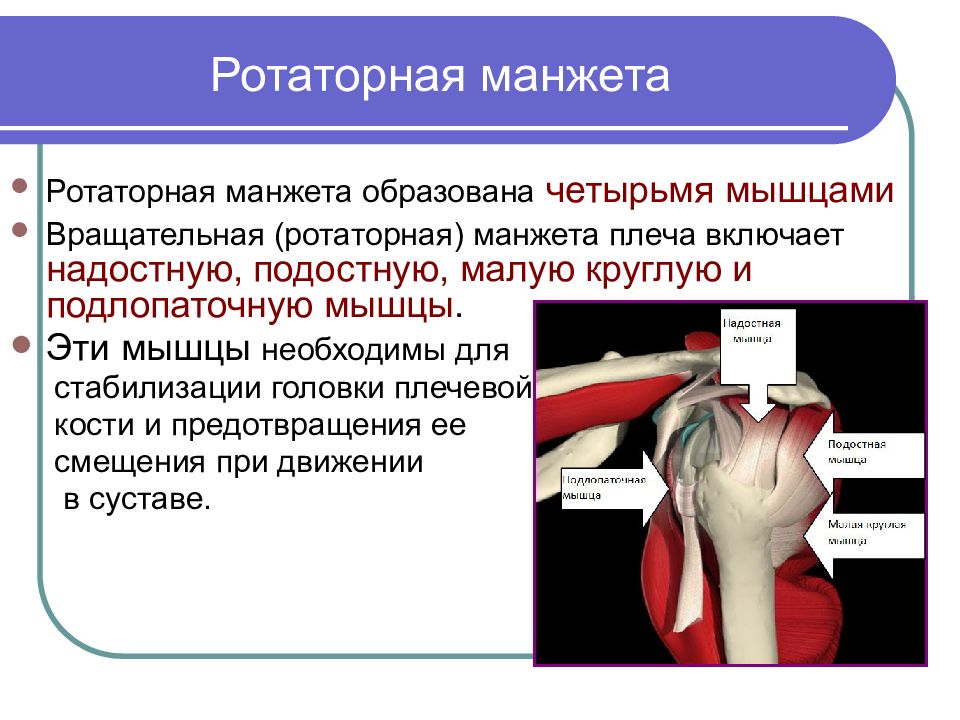

Ротаторная манжета образована четырьмя мышцами Вращательная (ротаторная) манжета плеча включает надостную, подостную, малую круглую и подлопаточную мышцы. Эти мышцы необходимы для стабилизации головки плечевой кости и предотвращения ее смещения при движении в суставе.

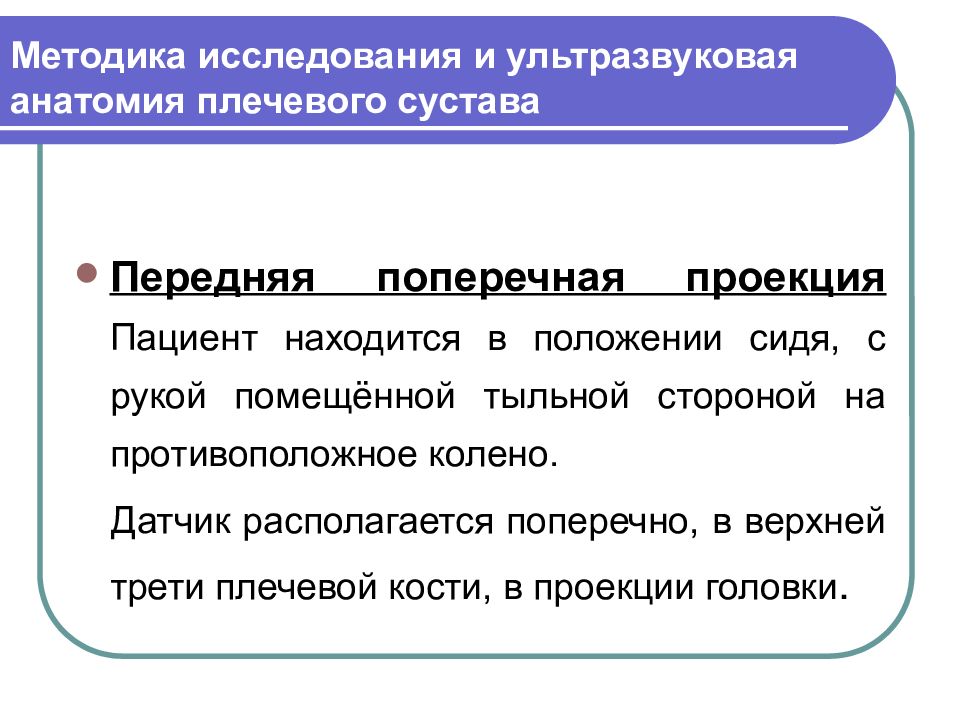

Передняя поперечная проекция Пациент находится в положении сидя, с рукой помещённой тыльной стороной на противоположное колено. Датчик располагается поперечно, в верхней трети плечевой кости, в проекции головки.

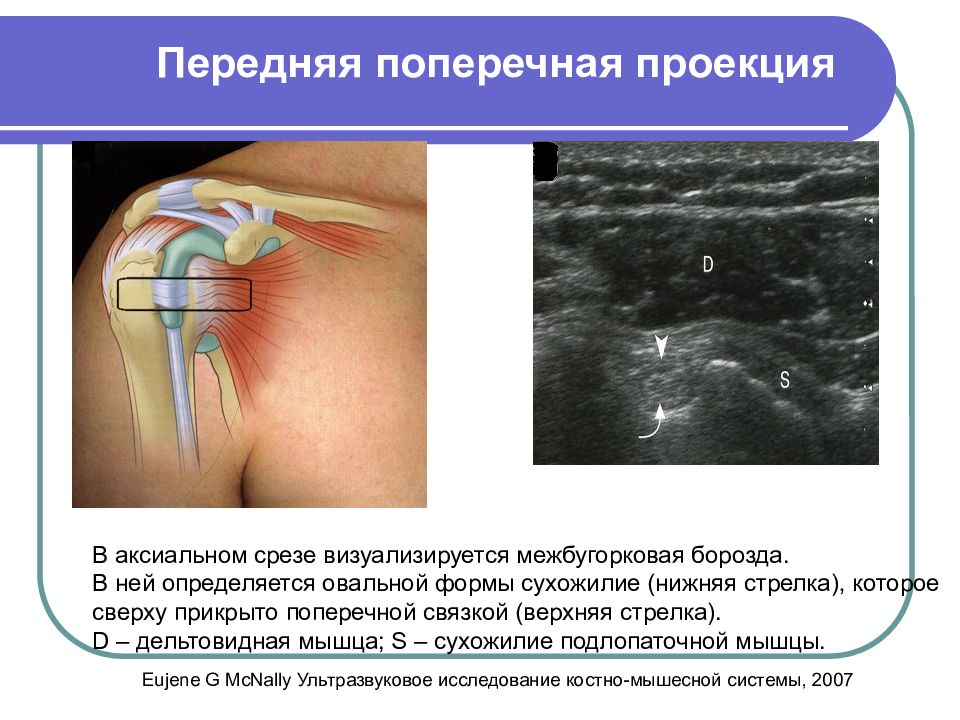

В аксиальном срезе визуализируется межбугорковая борозда. В ней определяется овальной формы сухожилие (нижняя стрелка), которое сверху прикрыто поперечной связкой (верхняя стрелка). D – дельтовидная мышца; S – сухожилие подлопаточной мышцы. Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

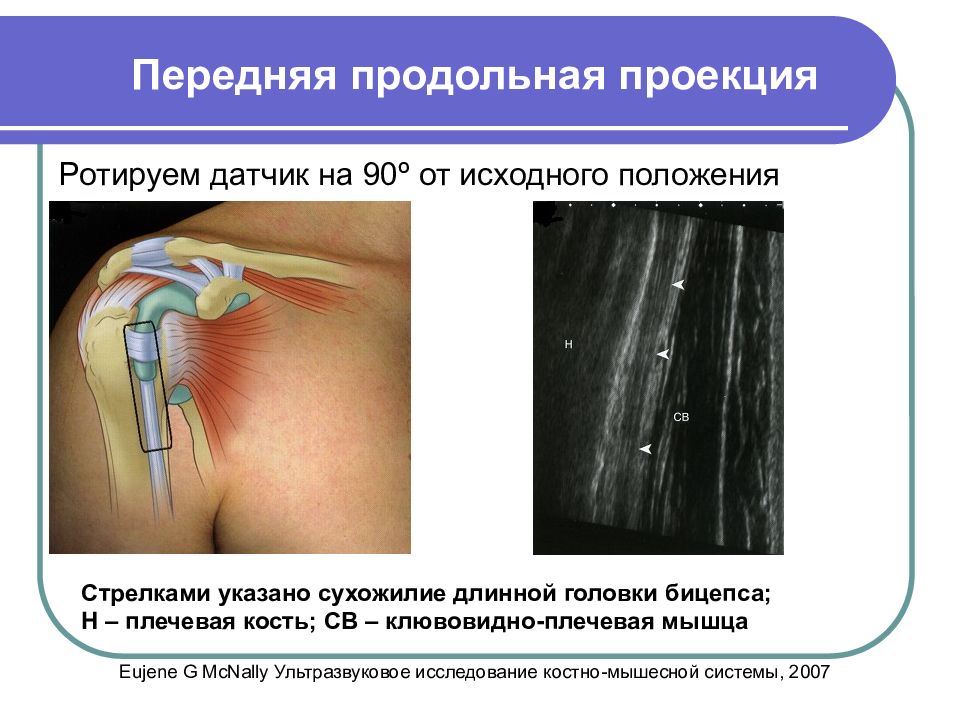

Ротируем датчик на 90 º от исходного положения Стрелками указано сухожилие длинной головки бицепса; Н – плечевая кость; СВ – клювовидно-плечевая мышца Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

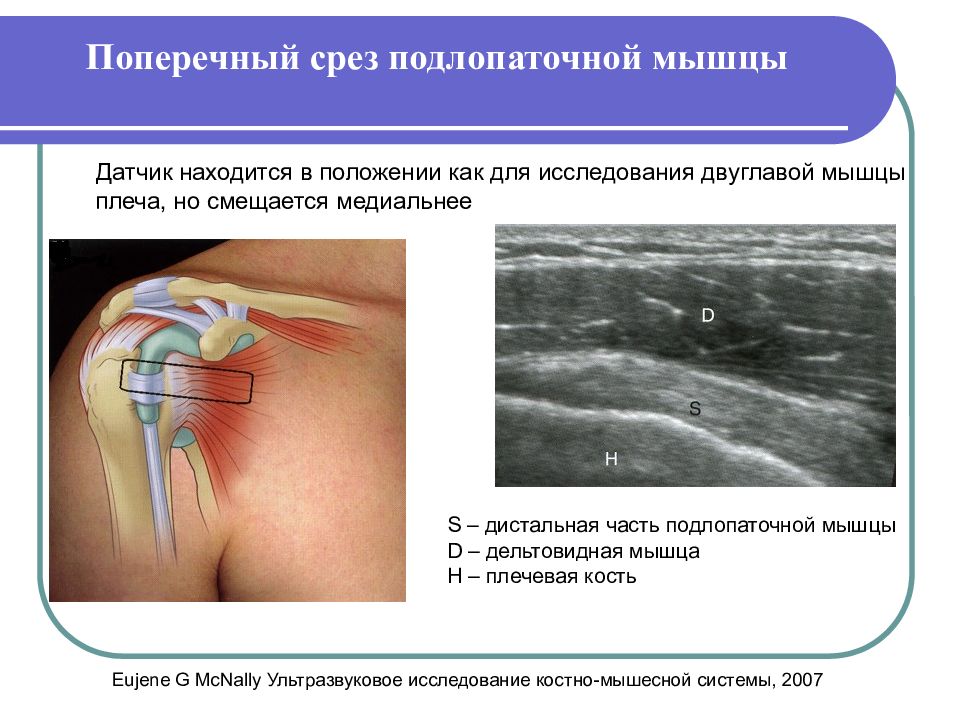

Датчик находится в положении как для исследования двуглавой мышцы плеча, но смещается медиальнее S – дистальная часть подлопаточной мышцы D – дельтовидная мышца Н – плечевая кость Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

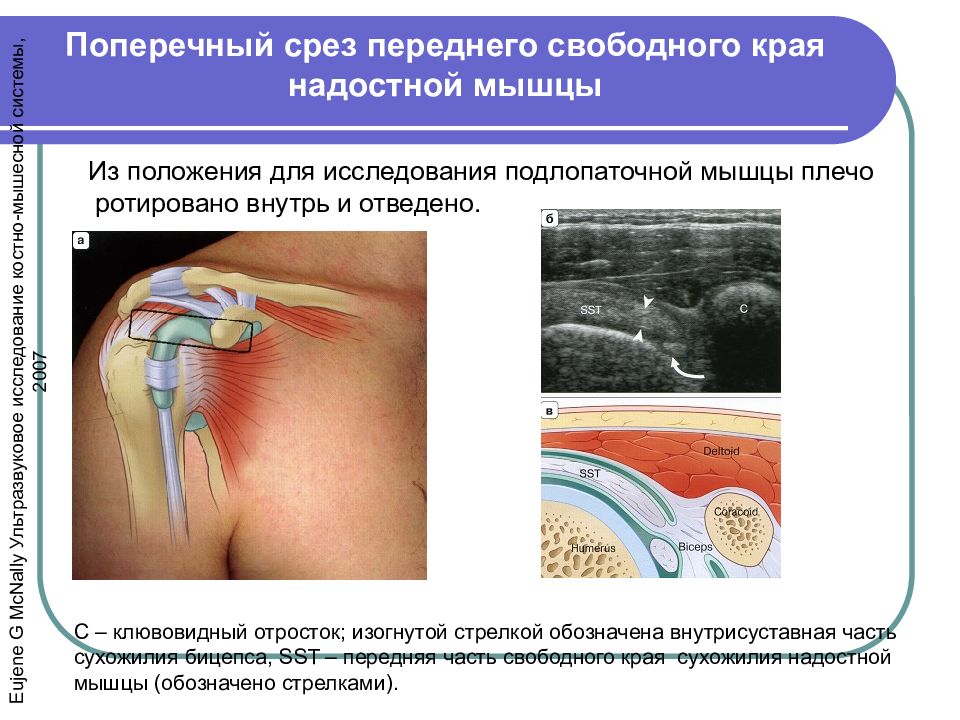

Из положения для исследования подлопаточной мышцы плечо ротировано внутрь и отведено. С – клювовидный отросток; изогнутой стрелкой обозначена внутрисуставная часть сухожилия бицепса, SST – передняя часть свободного края сухожилия надостной мышцы (обозначено стрелками). Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

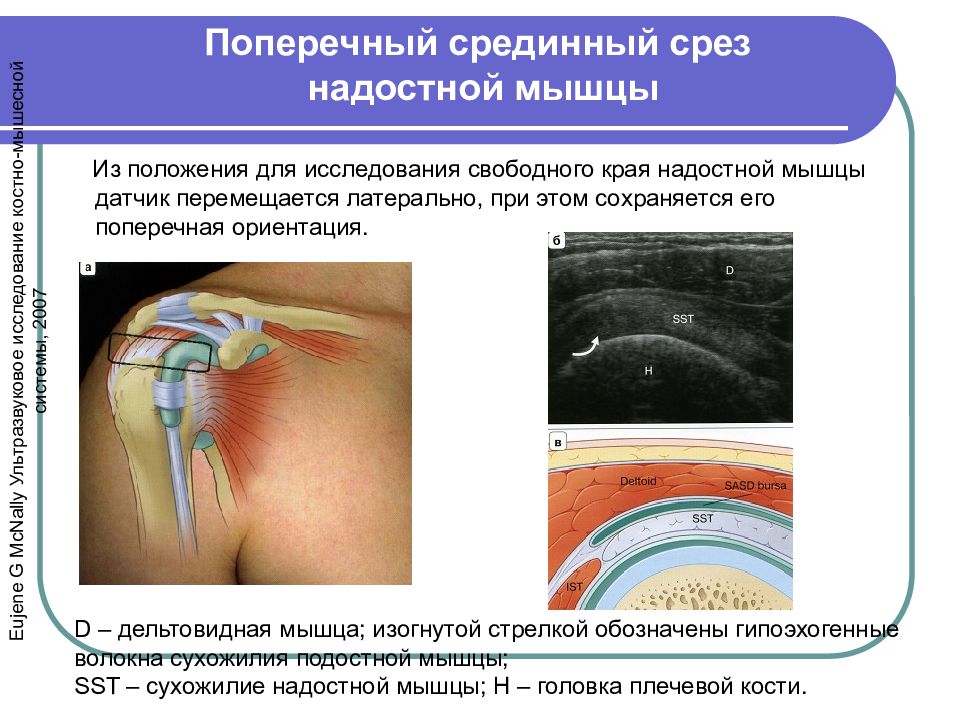

Из положения для исследования свободного края надостной мышцы датчик перемещается латерально, при этом сохраняется его поперечная ориентация. D – дельтовидная мышца; изогнутой стрелкой обозначены гипоэхогенные волокна сухожилия подостной мышцы; SST – сухожилие надостной мышцы; Н – головка плечевой кости. Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

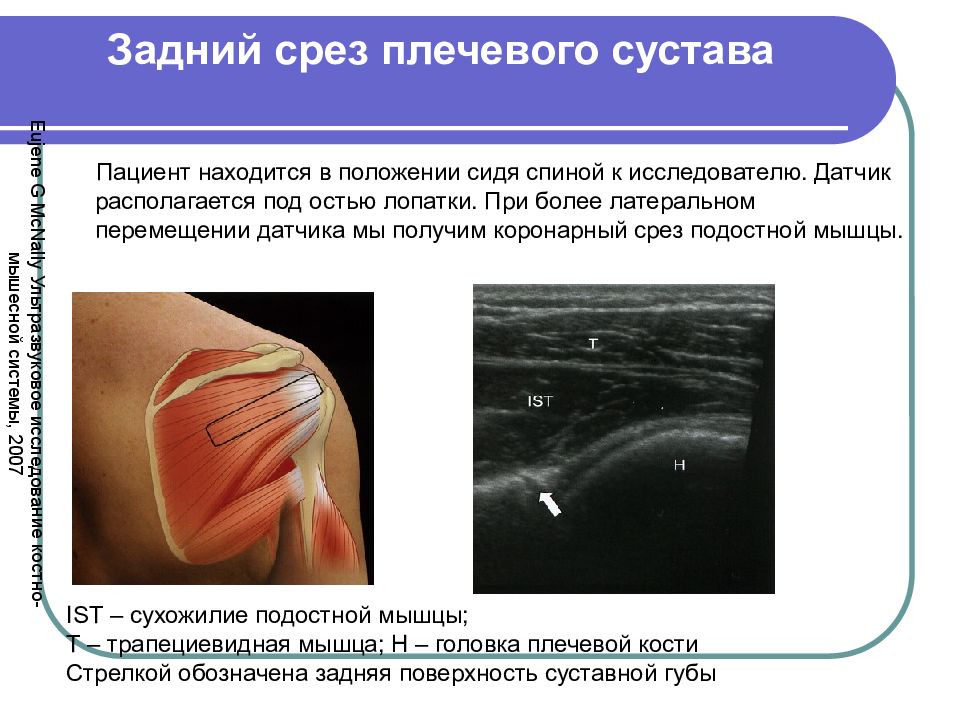

Пациент находится в положении сидя спиной к исследователю. Датчик располагается под остью лопатки. При более латеральном перемещении датчика мы получим коронарный срез подостной мышцы. IST – сухожилие подостной мышцы; T – трапециевидная мышца; Н – головка плечевой кости Стрелкой обозначена задняя поверхность суставной губы Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

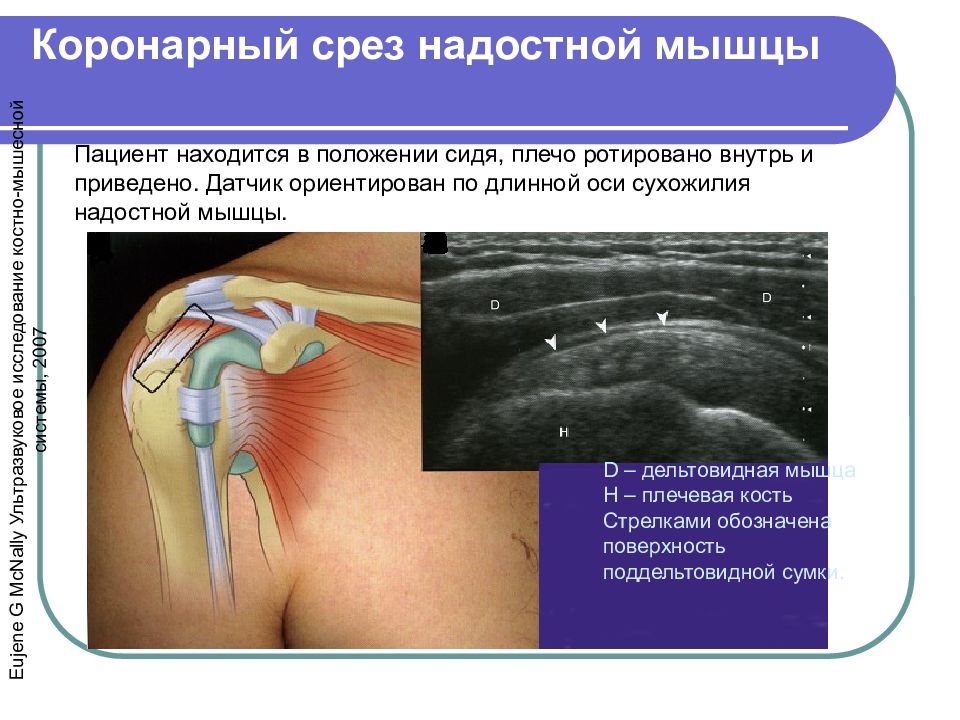

Пациент находится в положении сидя, плечо ротировано внутрь и приведено. Датчик ориентирован по длинной оси сухожилия надостной мышцы. D – дельтовидная мышца Н – плечевая кость Стрелками обозначена поверхность поддельтовидной сумки. Eujene G McNally Ультразвуковое исследование костно-мышесной системы, 2007

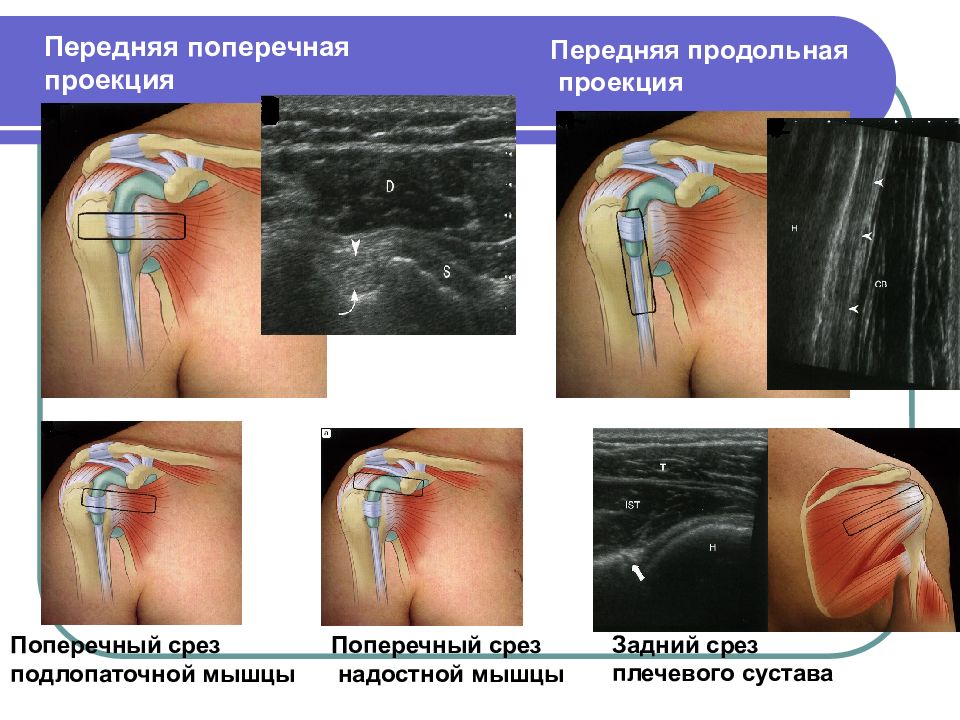

Передняя продольная проекция Поперечный срез подлопаточной мышцы Поперечный срез надостной мышцы Задний срез плечевого сустава

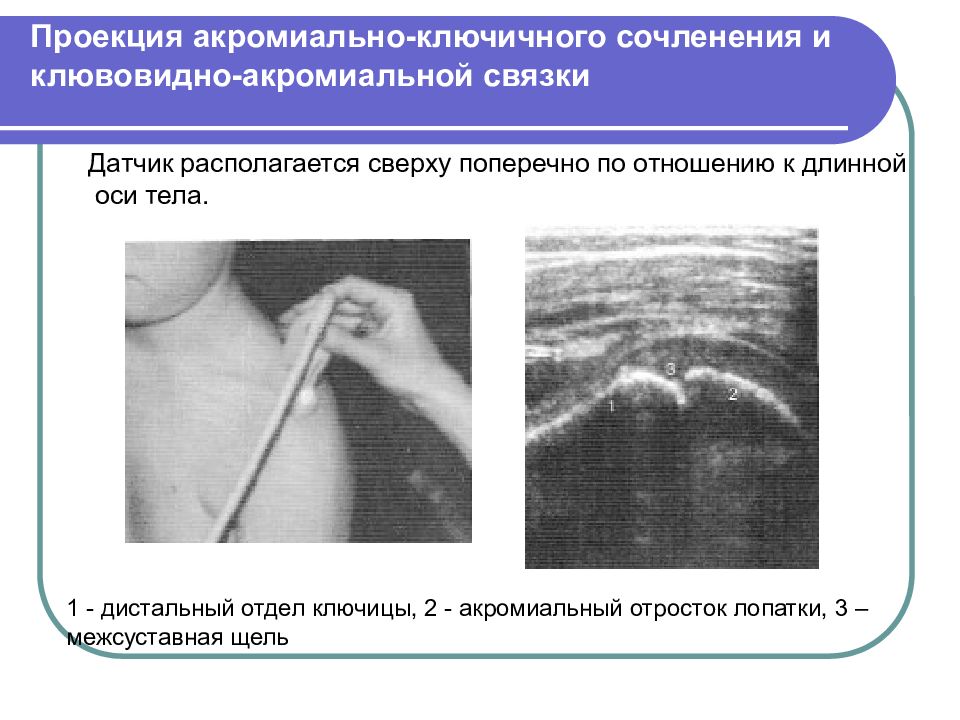

Датчик располагается сверху поперечно по отношению к длинной оси тела. 1 - дистальный отдел ключицы, 2 - акромиальный отросток лопатки, 3 – межсуставная щель

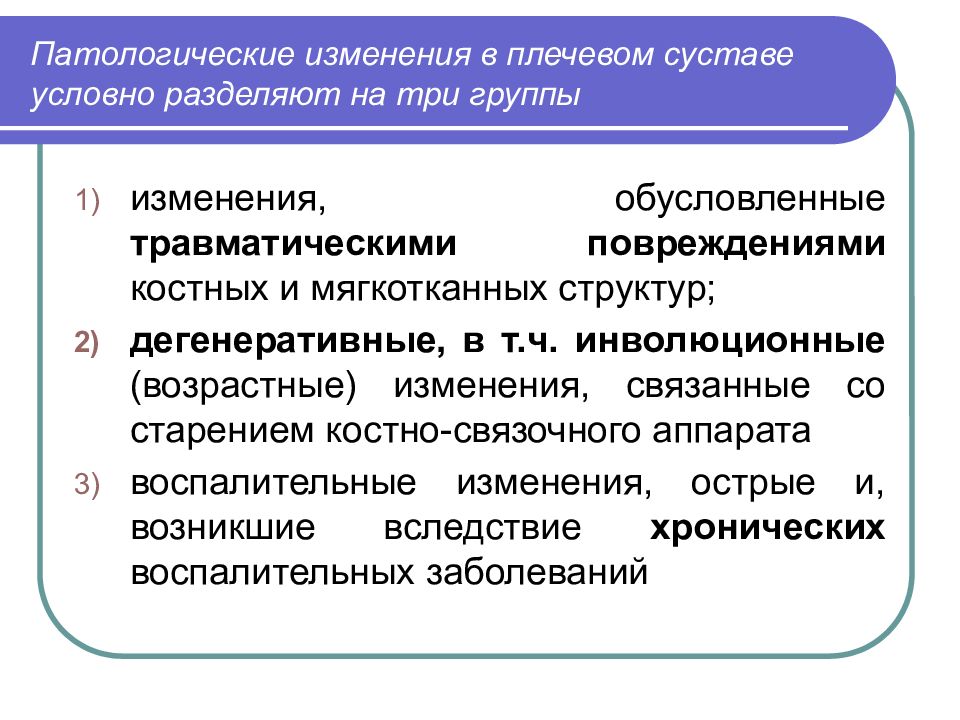

изменения, обусловленные травматическими повреждениями костных и мягкотканных структур; дегенеративные, в т.ч. инволюционные (возрастные) изменения, связанные со старением костно-связочного аппарата воспалительные изменения, острые и, возникшие вследствие хронических воспалительных заболеваний

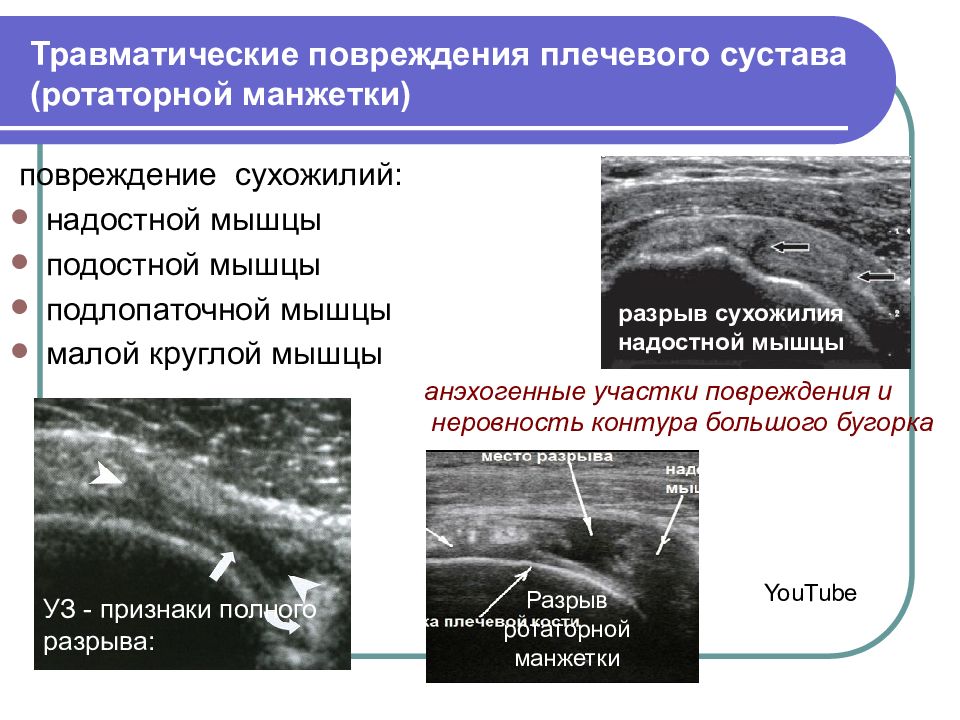

повреждение сухожилий: надостной мышцы подостной мышцы подлопаточной мышцы малой круглой мышцы анэхогенные участки повреждения и неровность контура большого бугорка разрыв сухожилия надостной мышцы УЗ - признаки полного разрыва: Разрыв ротаторной манжетки YouTube
1 тип дислокации: медиальное смещение поверхностное / переднее к сухожилию подлопаточной мышцы ( при разрыве поперечной связки) – наиболее часто встречающийся тип. Поперечный срез по межбугорковой борозде двух пациентов: поперечная связка оторвана от малого бугорка головки плечевой кости.

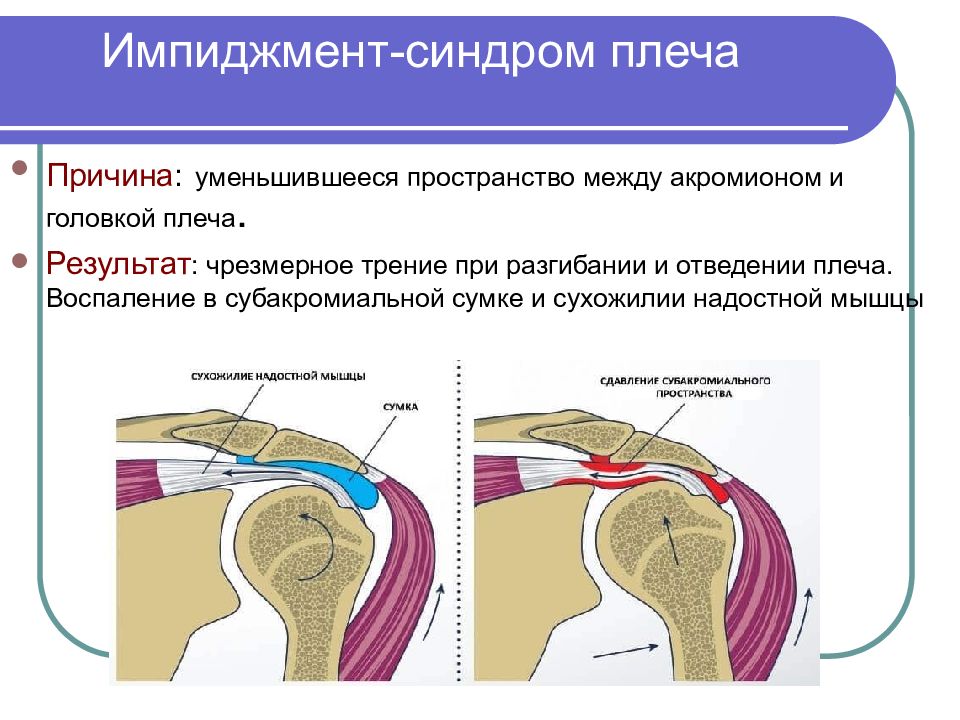

Причина : уменьшившееся пространство между акромионом и головкой плеча. Результат : чрезмерное трение при разгибании и отведении плеча. Воспаление в субакромиальной сумке и сухожилии надостной мышцы

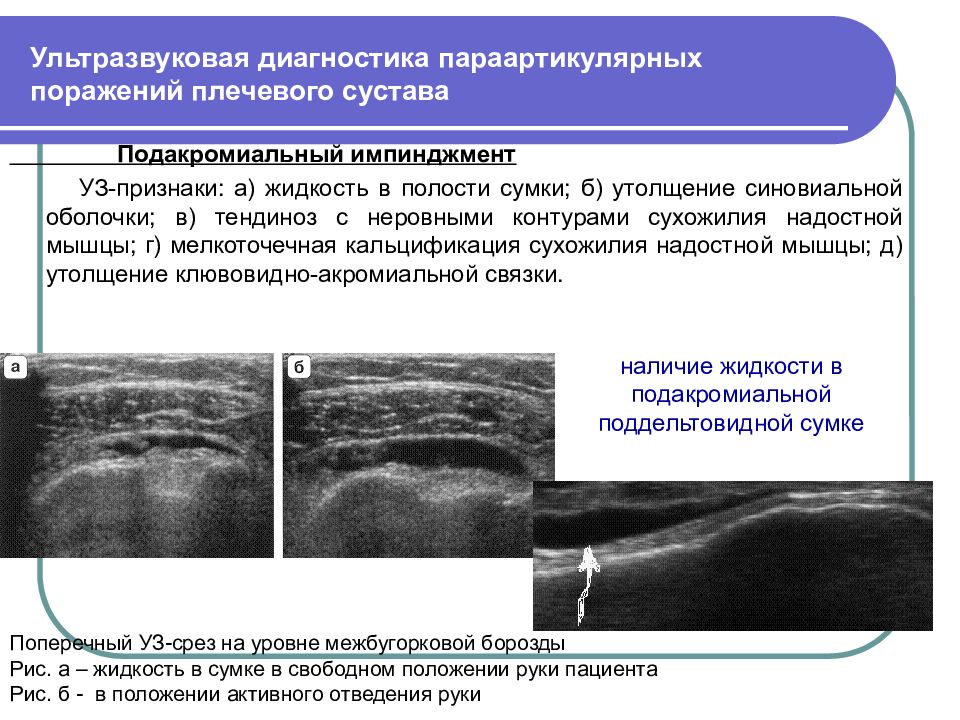

Подакромиальный импинджмент УЗ-признаки: а) жидкость в полости сумки; б) утолщение синовиальной оболочки; в) тендиноз c неровными контурами сухожилия надостной мышцы; г) мелкоточечная кальцификация сухожилия надостной мышцы; д) утолщение клювовидно-акромиальной связки. Поперечный УЗ-срез на уровне межбугорковой борозды Рис. а – жидкость в сумке в свободном положении руки пациента Рис. б - в положении активного отведения руки наличие жидкости в подакромиальной поддельтовидной сумке

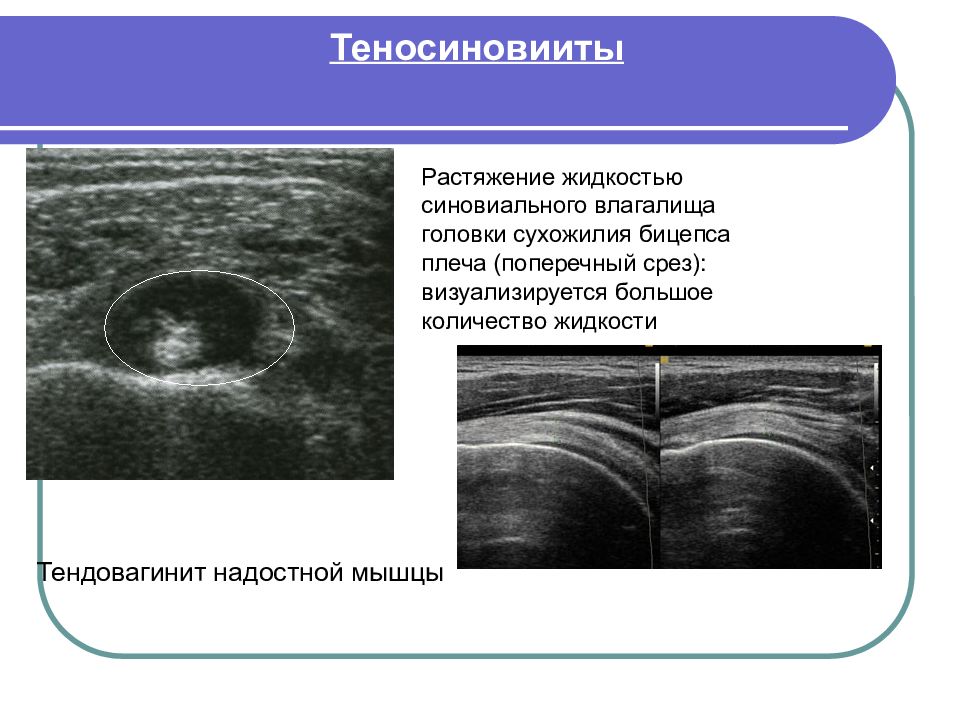

Растяжение жидкостью синовиального влагалища головки сухожилия бицепса плеча (поперечный срез): визуализируется большое количество жидкости Тендовагинит надостной мышцы

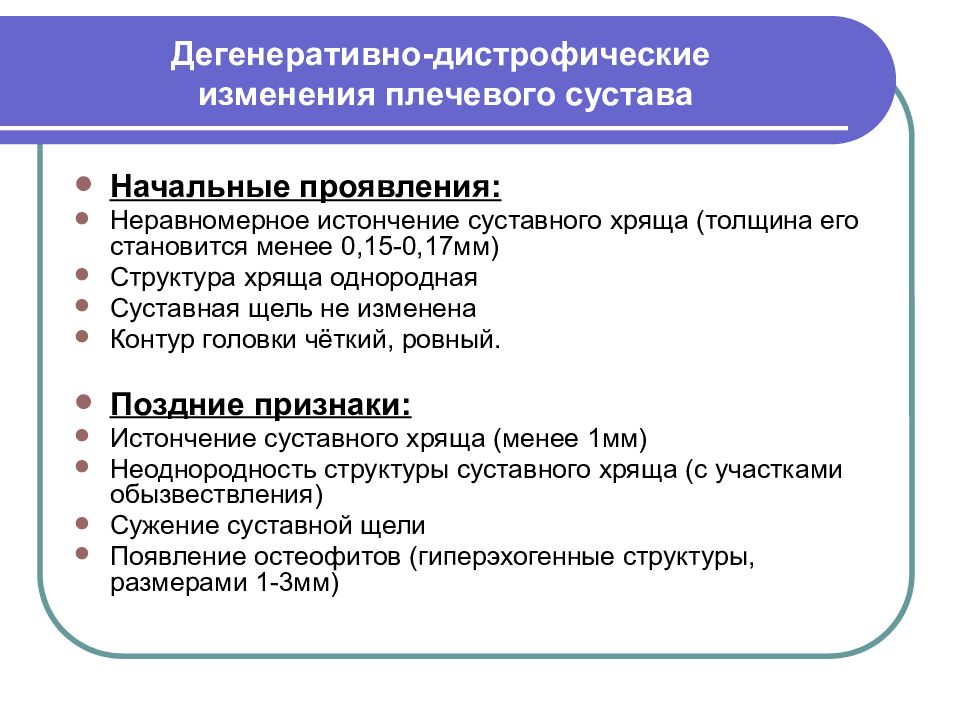

Начальные проявления: Неравномерное истончение суставного хряща (толщина его становится менее 0,15-0,17мм) Структура хряща однородная Суставная щель не изменена Контур головки чёткий, ровный. Поздние признаки: Истончение суставного хряща (менее 1мм) Неоднородность структуры суставного хряща (с участками обызвествления) Сужение суставной щели Появление остеофитов (гиперэхогенные структуры, размерами 1-3мм)

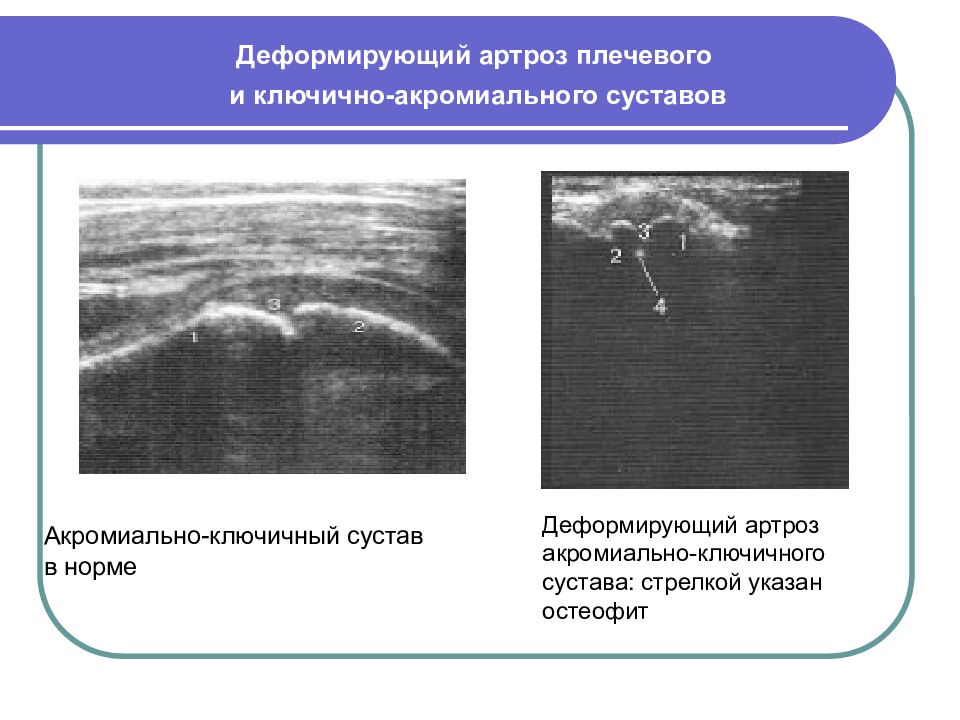

Деформирующий артроз акромиально-ключичного сустава: стрелкой указан остеофит Деформирующий артроз плечевого и ключично-акромиального суставов
Благодарю за внимание !
