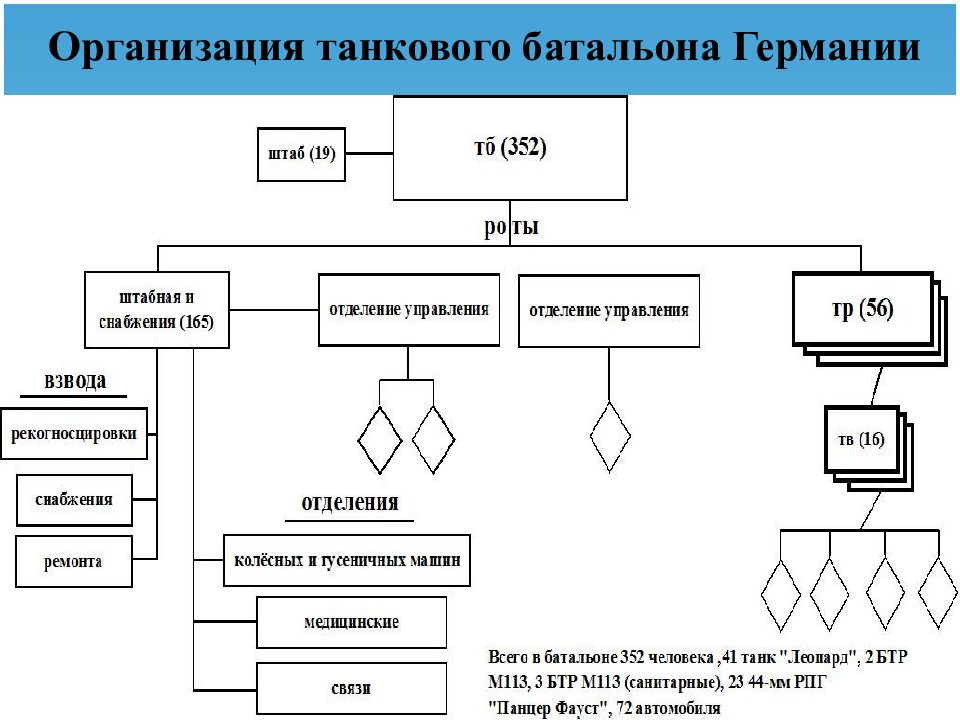

Организация танкового батальона Германии

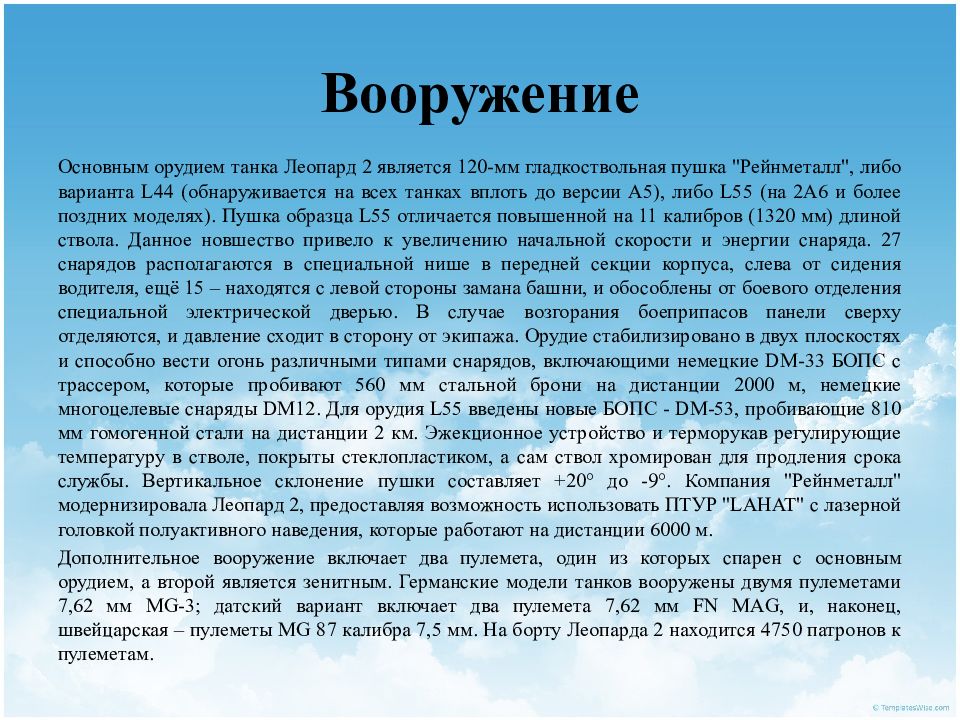

Основным орудием танка Леопард 2 является 120-мм гладкоствольная пушка " Рейнметалл ", либо варианта L44 (обнаруживается на всех танках вплоть до версии A5), либо L55 (на 2A6 и более поздних моделях). Пушка образца L55 отличается повышенной на 11 калибров (1320 мм) длиной ствола. Данное новшество привело к увеличению начальной скорости и энергии снаряда. 27 снарядов располагаются в специальной нише в передней секции корпуса, слева от сидения водителя, ещё 15 – находятся с левой стороны замана башни, и обособлены от боевого отделения специальной электрической дверью. В случае возгорания боеприпасов панели сверху отделяются, и давление сходит в сторону от экипажа. Орудие стабилизировано в двух плоскостях и способно вести огонь различными типами снарядов, включающими немецкие DM-33 БОПС с трассером, которые пробивают 560 мм стальной брони на дистанции 2000 м, немецкие многоцелевые снаряды DM12. Для орудия L55 введены новые БОПС - DM-53, пробивающие 810 мм гомогенной стали на дистанции 2 км. Эжекционное устройство и терморукав регулирующие температуру в стволе, покрыты стеклопластиком, а сам ствол хромирован для продления срока службы. Вертикальное склонение пушки составляет +20° до -9 °. Компания " Рейнметалл " модернизировала Леопард 2, предоставляя возможность использовать ПТУР "LAHAT" с лазерной головкой полуактивного наведения, которые работают на дистанции 6000 м. Дополнительное вооружение включает два пулемета, один из которых спарен с основным орудием, а второй является зенитным. Германские модели танков вооружены двумя пулеметами 7,62 мм MG-3; датский вариант включает два пулемета 7,62 мм FN MAG, и, наконец, швейцарская – пулеметы MG 87 калибра 7,5 мм. На борту Леопарда 2 находится 4750 патронов к пулеметам.

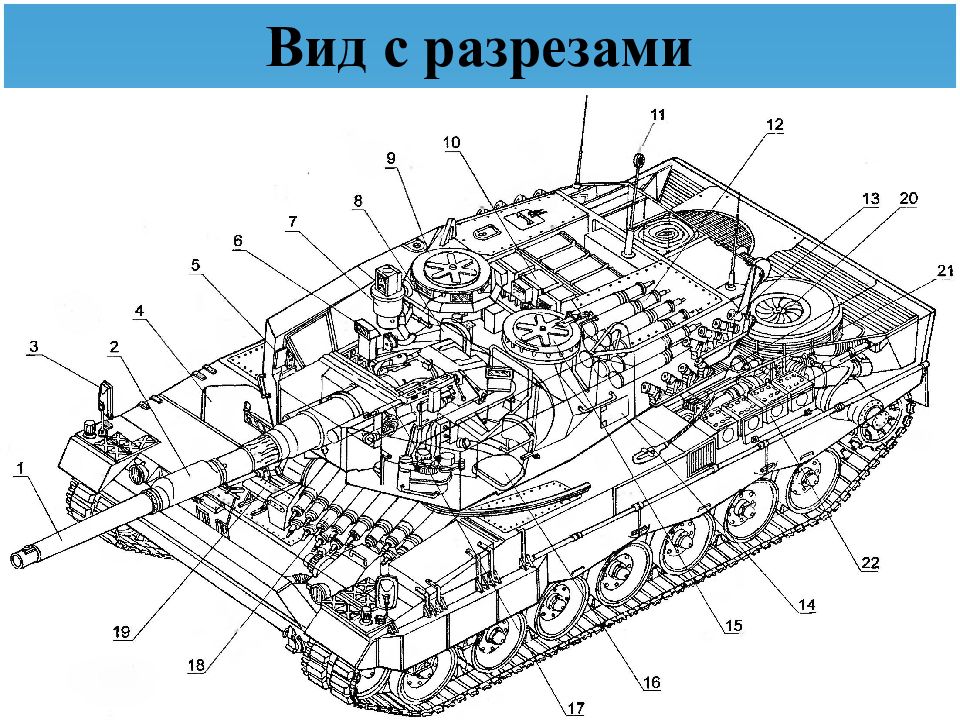

120-мм пушка; эжектор ; зеркало заднего вида ; крышка люка механика-водителя; заслонка амбразуры лазерного прицела-дальномера; перископический прибор наблюдения; панорамный перископический прицел-прибор наблюдения командира; сиденье командира; командирская башенка; электронный баллистический вычислитель; датчик ветра; боеукладка в башне на 15 выстрелов; гранатомёт ; лючок для выброса поддонов; люк заряжающего; сиденье заряжающего ; спаренный пулемёт; боеукладка в корпусе на 27 выстрелов; сиденье механика-водителя; вентилятор ; кольцевой радиатор; аккумулятор.

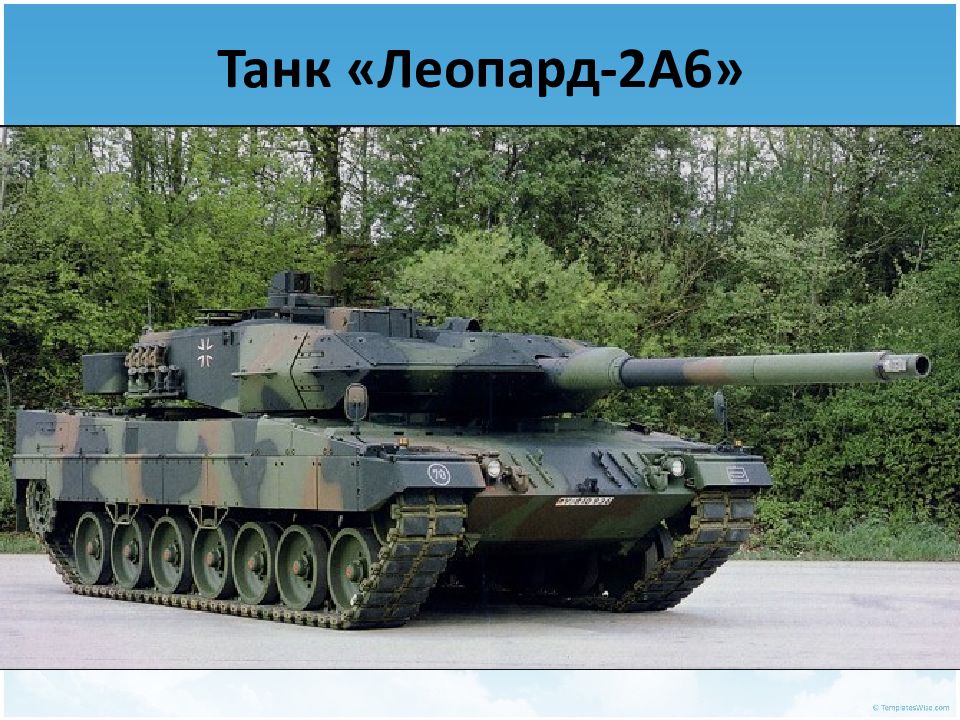

Танк «Леопард-2А6» - Основные тактико-технические характеристики Экипаж, человек 4 Боевая масса, т 59,9 Основные размеры, м: длина с пушкой вперед 11,29 длина по корпусу 7,72 ширина по бортовым экранам 3,74 высота но крыше башни 2,64 высота но перископу командира 3 Клиренс, м 0,5 Ширина трака, м 0,635 Боекомплект: пушки, выстрелов 42

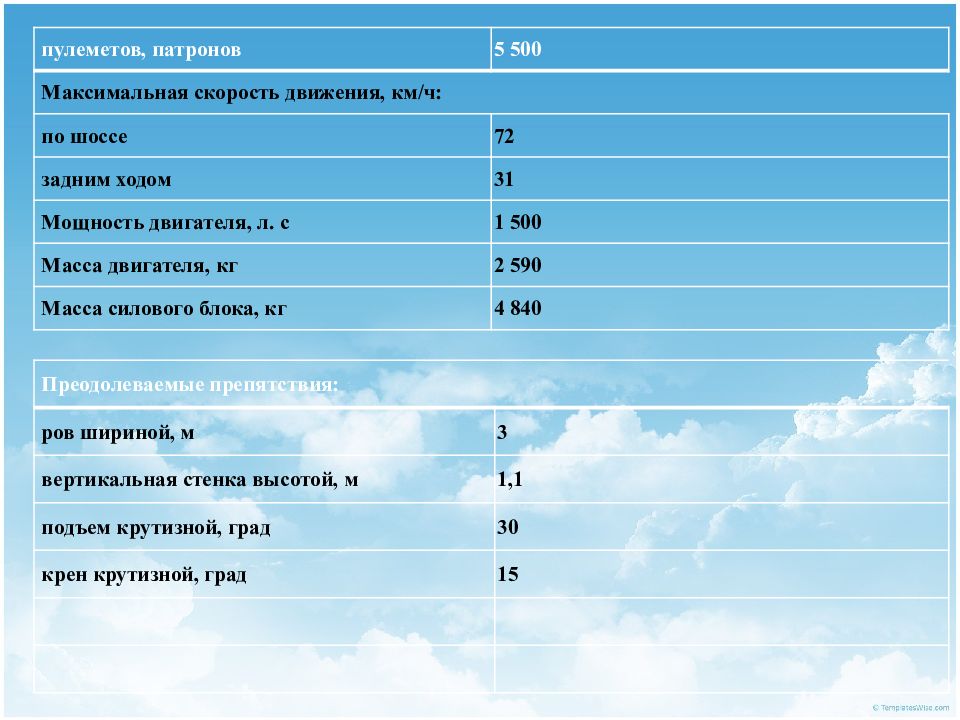

пулеметов, патронов 5 500 Максимальная скорость движения, км/ч: по шоссе 72 задним ходом 31 Мощность двигателя, л. с 1 500 Масса двигателя, кг 2 590 Масса силового блока, кг 4 840 Преодолеваемые препятствия: ров шириной, м 3 вертикальная стенка высотой, м 1,1 подъем крутизной, град 30 крен крутизной, град 15

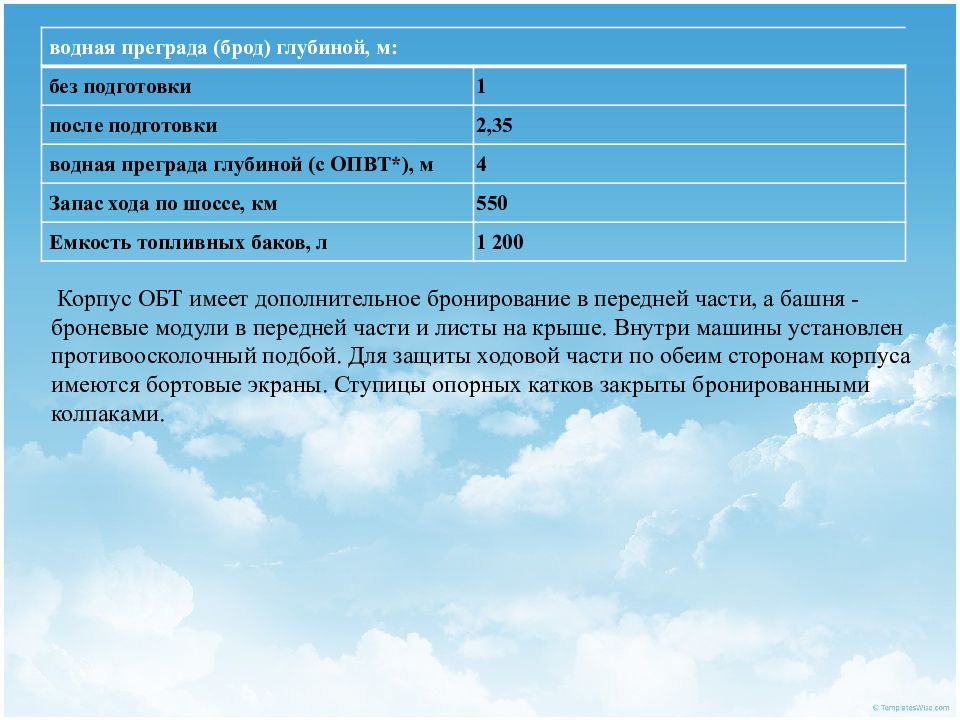

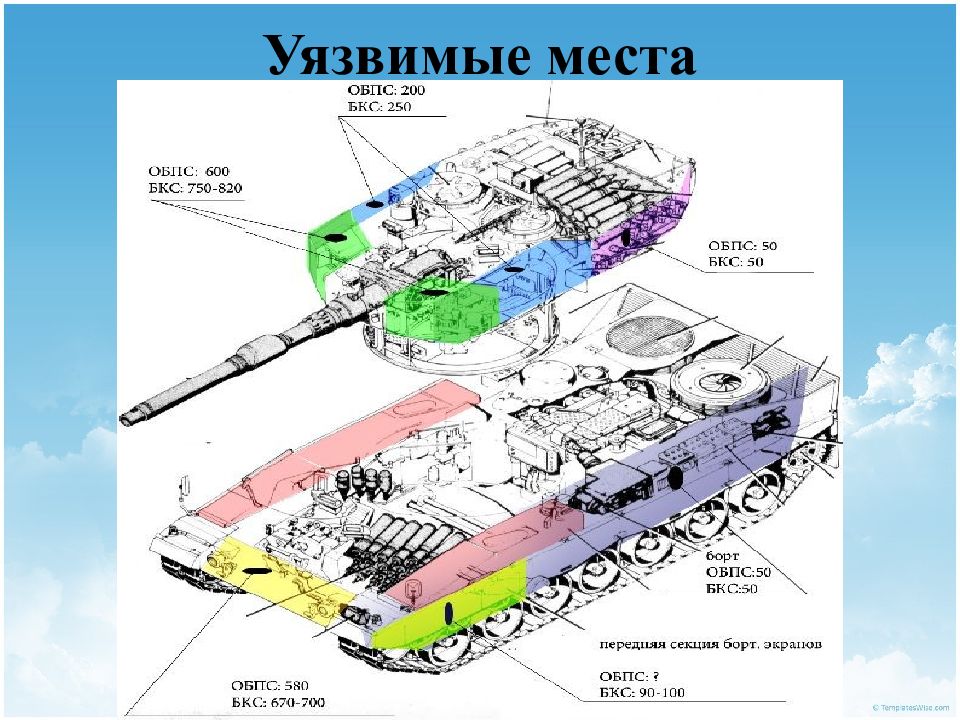

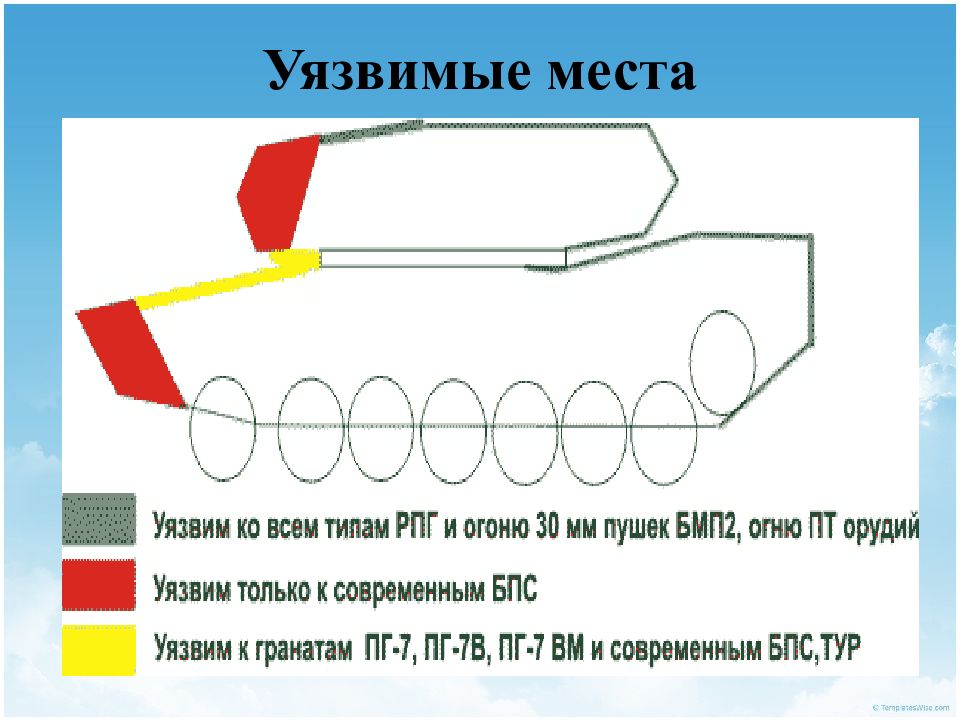

водная преграда (брод) глубиной, м: без подготовки 1 после подготовки 2,35 водная преграда глубиной (с ОПВТ*), м 4 Запас хода по шоссе, км 550 Емкость топливных баков, л 1 200 Корпус ОБТ имеет дополнительное бронирование в передней части, а башня - броневые модули в передней части и листы на крыше. Внутри машины установлен противоосколочный подбой. Для защиты ходовой части по обеим сторонам корпуса имеются бортовые экраны. Ступицы опорных катков закрыты бронированными колпаками.

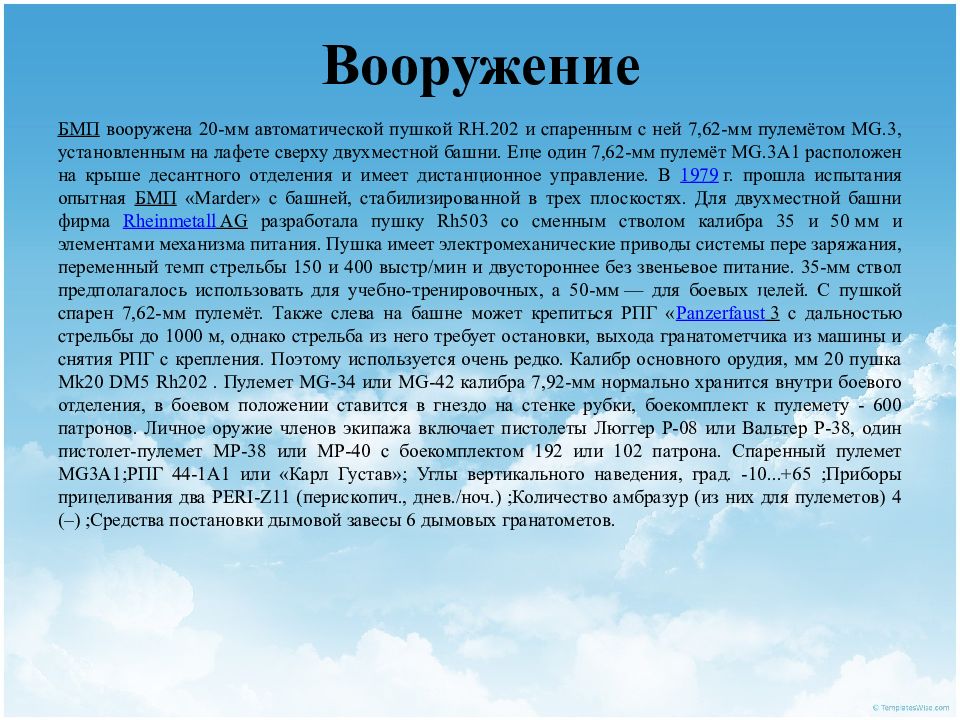

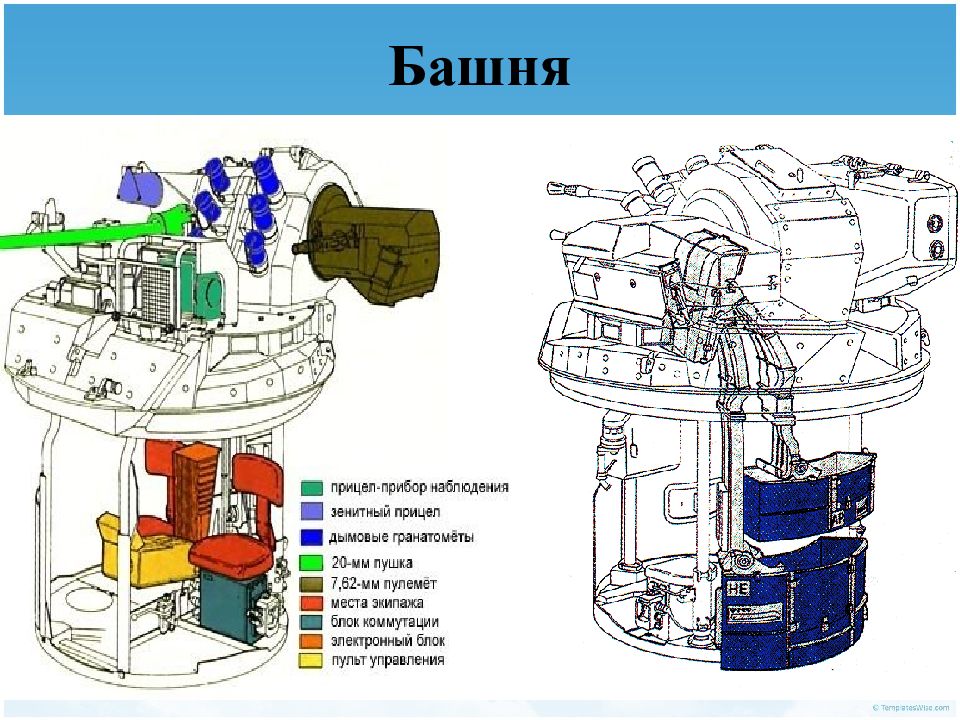

БМП вооружена 20-мм автоматической пушкой RH.202 и спаренным с ней 7,62-мм пулемётом MG.3, установленным на лафете сверху двухместной башни. Еще один 7,62-мм пулемёт MG.3A1 расположен на крыше десантного отделения и имеет дистанционное управление. В 1979 г. прошла испытания опытная БМП « Marder » с башней, стабилизированной в трех плоскостях. Для двухместной башни фирма Rheinmetall AG разработала пушку Rh503 со сменным стволом калибра 35 и 50 мм и элементами механизма питания. Пушка имеет электромеханические приводы системы пере заряжания, переменный темп стрельбы 150 и 400 выстр /мин и двустороннее без звеньевое питание. 35-мм ствол предполагалось использовать для учебно-тренировочных, а 50-мм — для боевых целей. С пушкой спарен 7,62-мм пулемёт. Также слева на башне может крепиться РПГ « Panzerfaust 3 с дальностью стрельбы до 1000 м, однако стрельба из него требует остановки, выхода гранатометчика из машины и снятия РПГ с крепления. Поэтому используется очень редко. Калибр основного орудия, мм 20 пушка Mk20 DM5 Rh202. Пулемет MG-34 или MG-42 калибра 7,92-мм нормально хранится внутри боевого отделения, в боевом положении ставится в гнездо на стенке рубки, боекомплект к пулемету - 600 патронов. Личное оружие членов экипажа включает пистолеты Люггер Р-08 или Вальтер Р-38, один пистолет-пулемет МР-38 или МР-40 с боекомплектом 192 или 102 патрона. Спаренный пулемет MG3A1;РПГ 44-1А1 или «Карл Густав »; Углы вертикального наведения, град. -10...+65 ;Приборы прицеливания два PERI-Z11 ( перископич., днев./ ноч.) ;Количество амбразур (из них для пулеметов ) 4 (–) ;Средства постановки дымовой завесы 6 дымовых гранатометов.

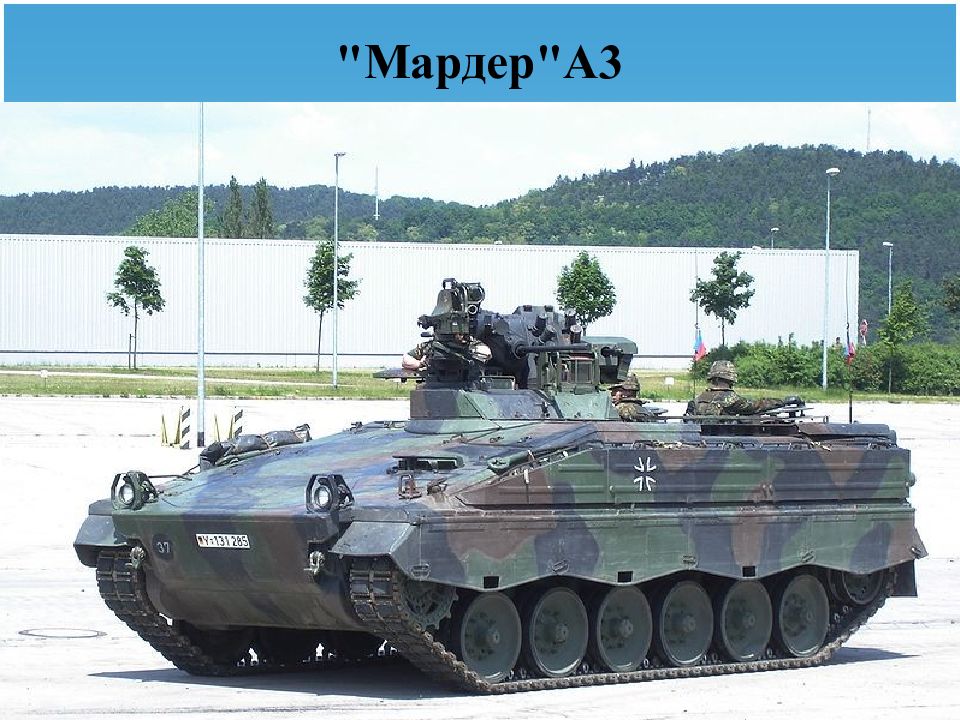

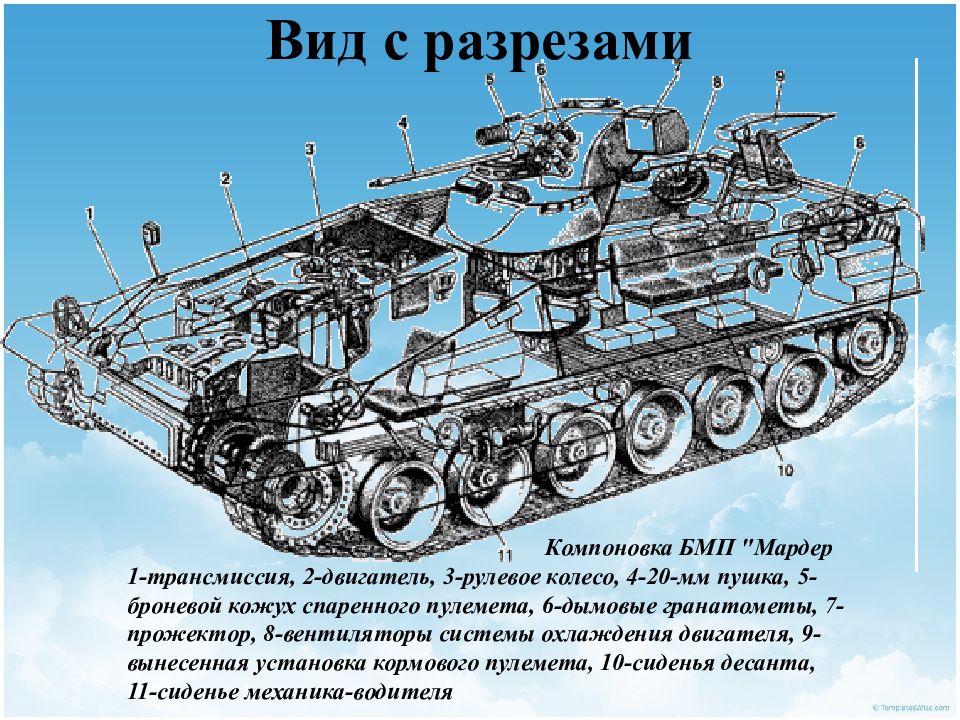

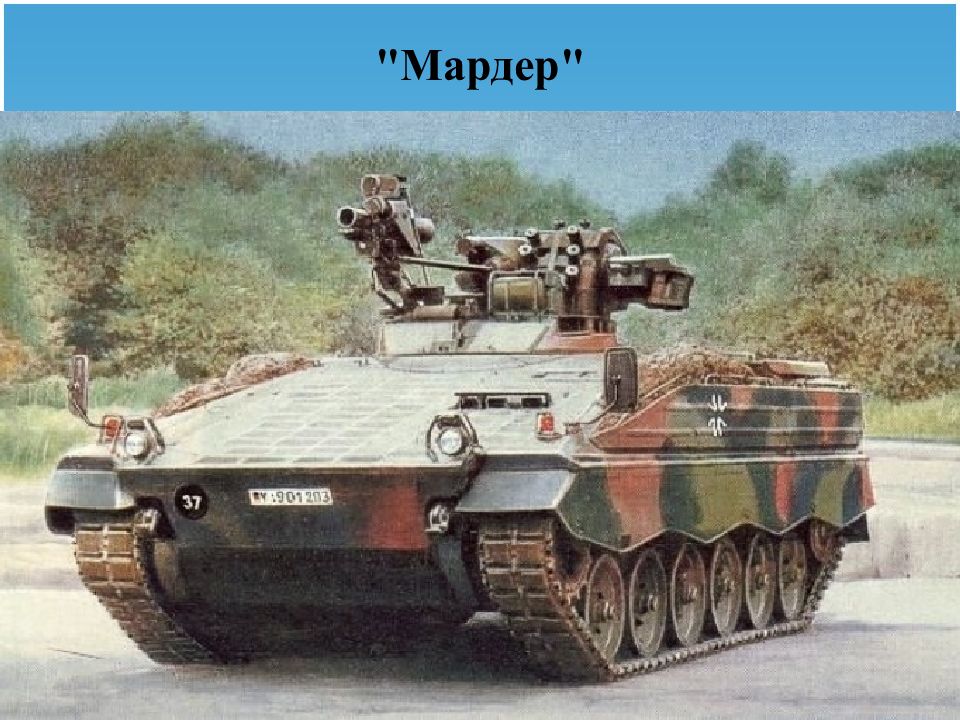

Компоновка БМП " Мардер 1-трансмиссия, 2-двигатель, 3-рулевое колесо, 4-20-мм пушка, 5-броневой кожух спаренного пулемета, 6-дымовые гранатометы, 7-прожектор, 8-вентиляторы системы охлаждения двигателя, 9-вынесенная установка кормового пулемета, 10-сиденья десанта, 11-сиденье механика-водителя

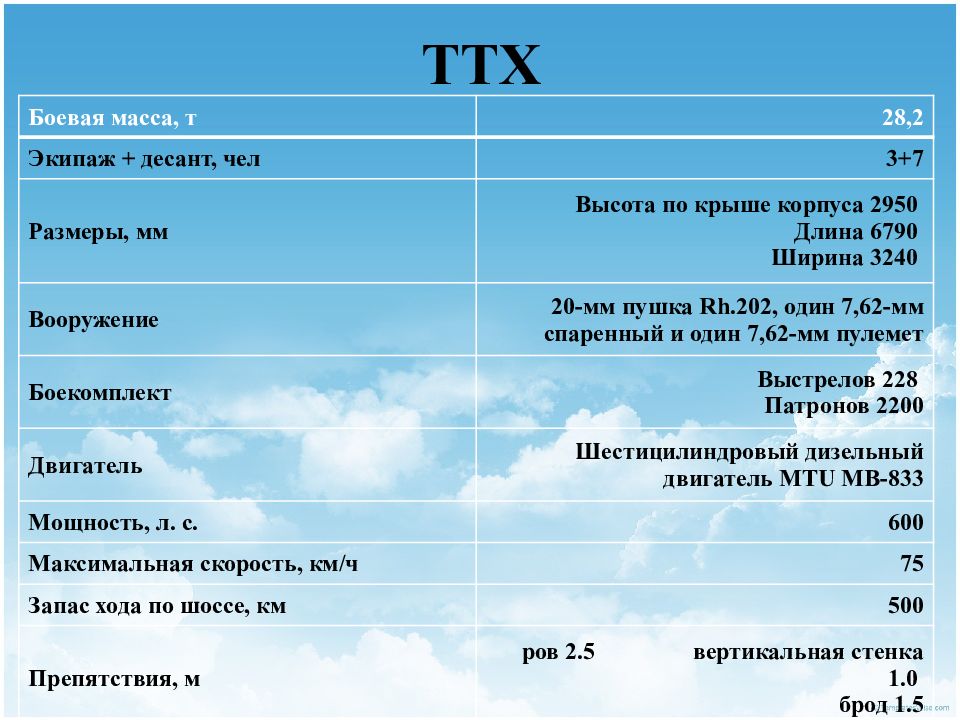

Боевая масса, т 28,2 Экипаж + десант, чел 3+7 Размеры, мм Высота по крыше корпуса 2950 Длина 6790 Ширина 3240 Вооружение 20-мм пушка Rh.202, один 7,62-мм спаренный и один 7,62-мм пулемет Боекомплект Выстрелов 228 Патронов 2200 Двигатель Шестицилиндровый дизельный двигатель MTU MB-833 Мощность, л. с. 600 Максимальная скорость, км/ч 75 Запас хода по шоссе, км 500 Препятствия, м ров 2.5 вертикальная стенка 1.0 брод 1.5

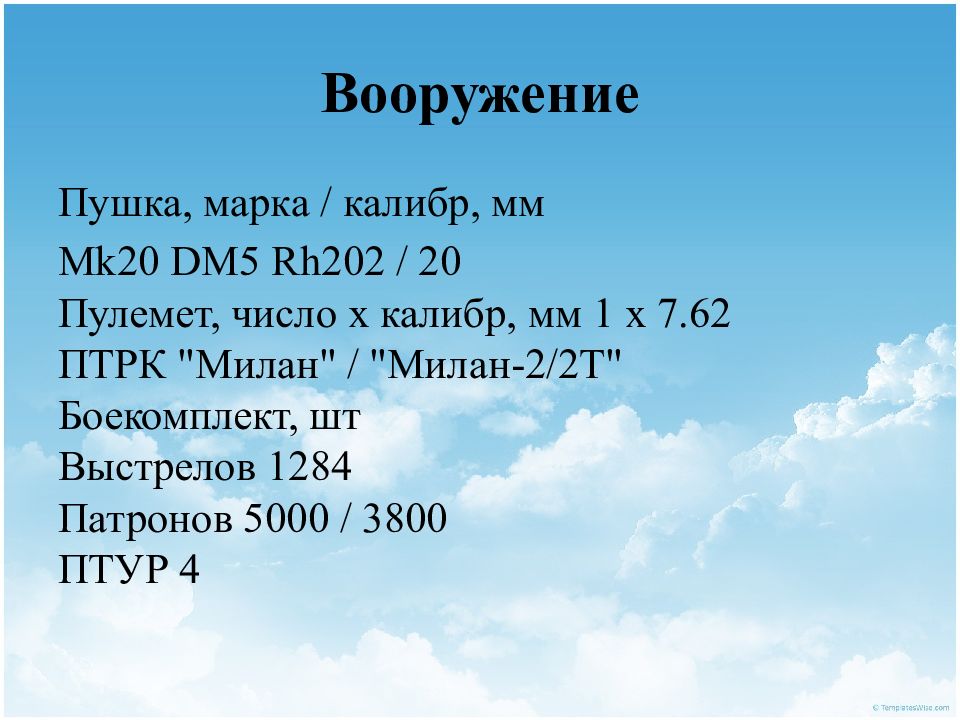

Пушка, марка / калибр, мм Mk20 DM5 Rh202 / 20 Пулемет, число х калибр, мм 1 х 7.62 ПТРК "Милан" / "Милан-2/2Т" Боекомплект, шт Выстрелов 1284 Патронов 5000 / 3800 ПТУР 4

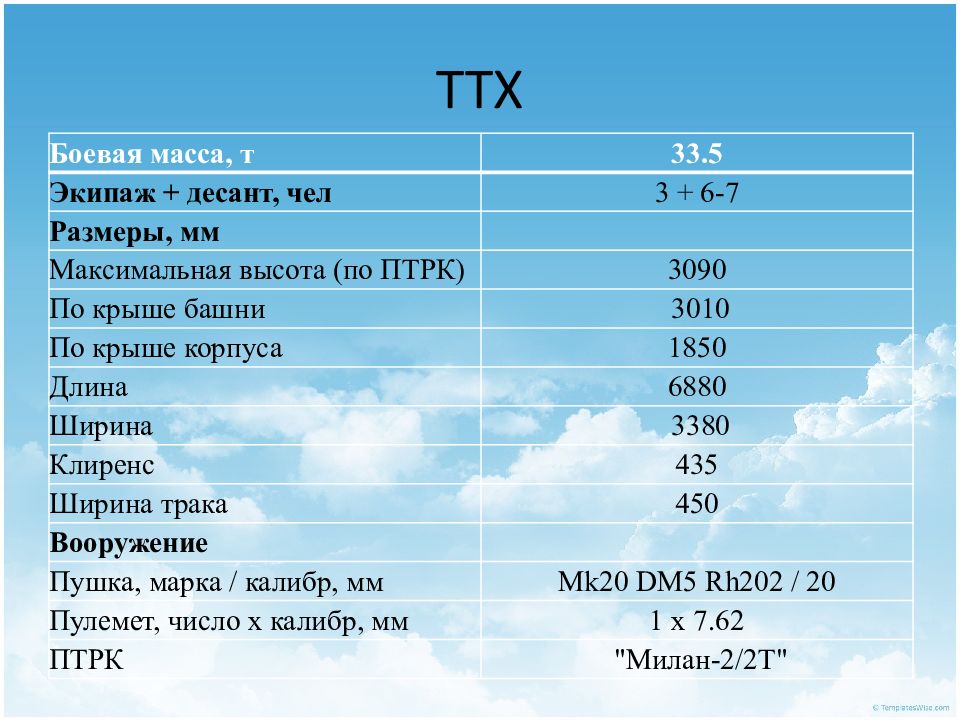

Боевая масса, т 33.5 Экипаж + десант, чел 3 + 6-7 Размеры, мм Максимальная высота (по ПТРК) 3090 По крыше башни 3010 По крыше корпуса 1850 Длина 6880 Ширина 3380 Клиренс 435 Ширина трака 450 Вооружение Пушка, марка / калибр, мм Mk20 DM5 Rh202 / 20 Пулемет, число х калибр, мм 1 х 7.62 ПТРК "Милан-2/2Т"

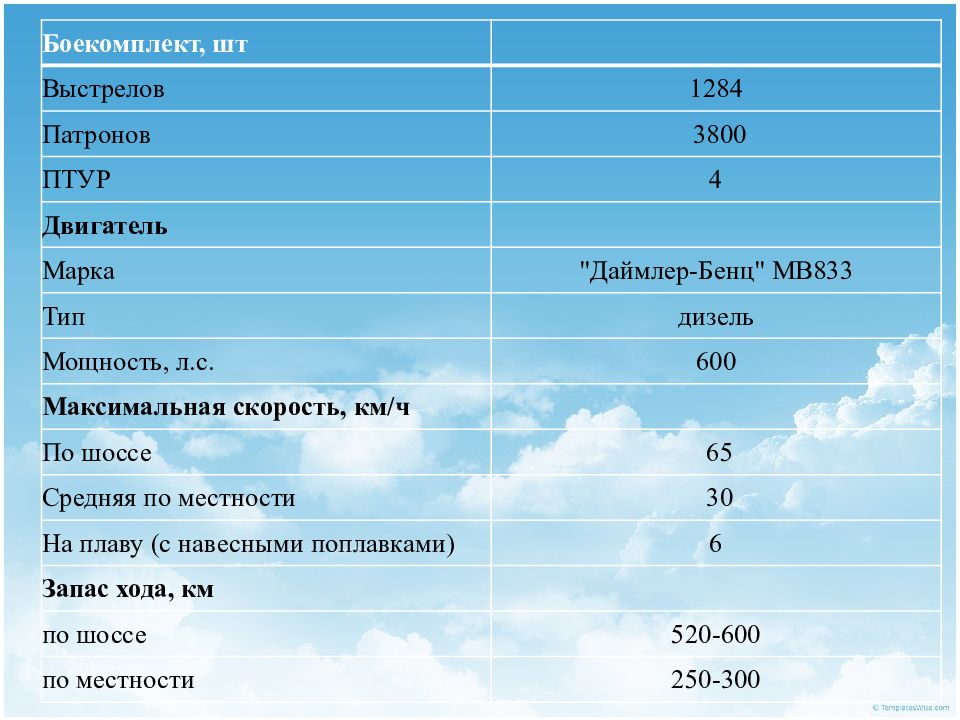

Боекомплект, шт Выстрелов 1284 Патронов 3800 ПТУР 4 Двигатель Марка " Даймлер-Бенц " MB833 Тип дизель Мощность, л.с. 600 Максимальная скорость, км/ч По шоссе 65 Средняя по местности 30 На плаву (с навесными поплавками) 6 Запас хода, км по шоссе 520-600 по местности 250-300

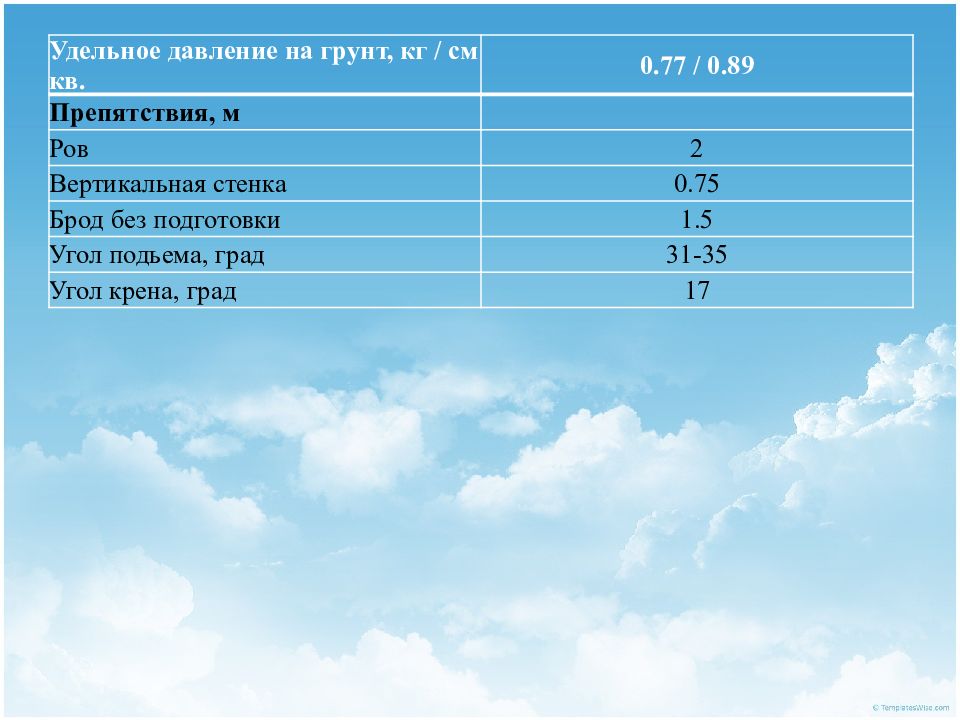

Удельное давление на грунт, кг / см кв. 0.77 / 0.89 Препятствия, м Ров 2 Вертикальная стенка 0.75 Брод без подготовки 1.5 Угол подьема, град 31-35 Угол крена, град 17

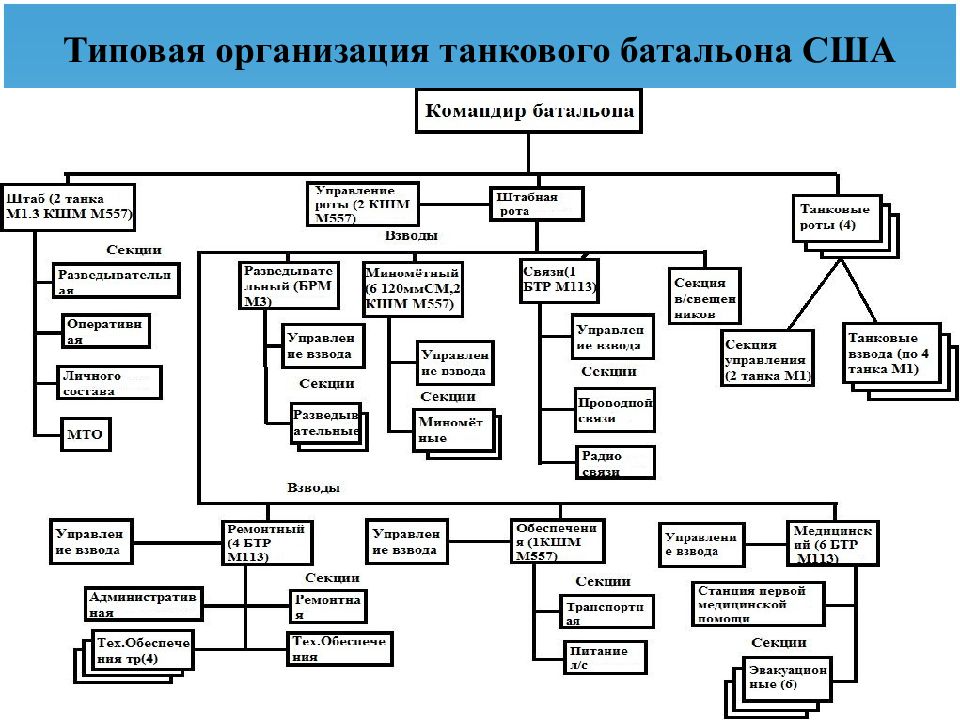

Типовая организация танкового батальона США

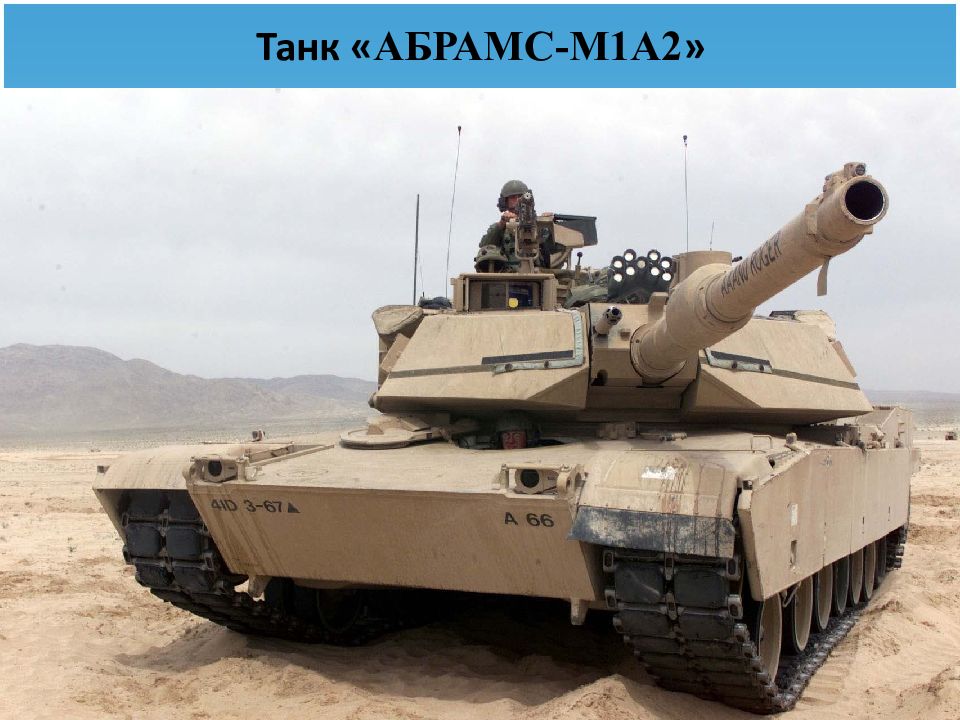

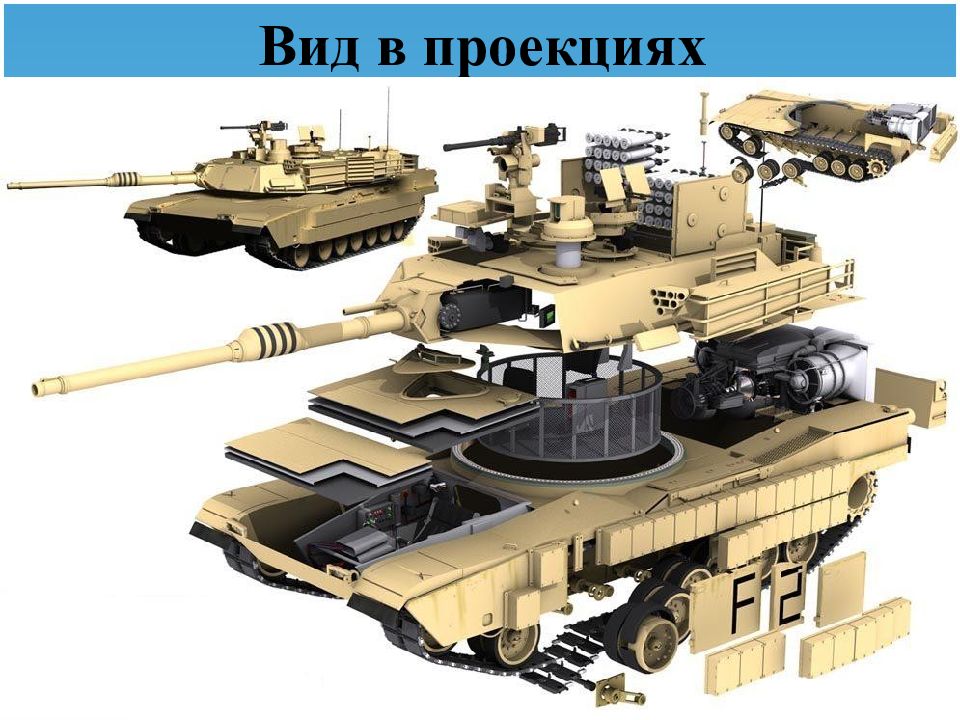

Танк « АБРАМС-M1A2 »

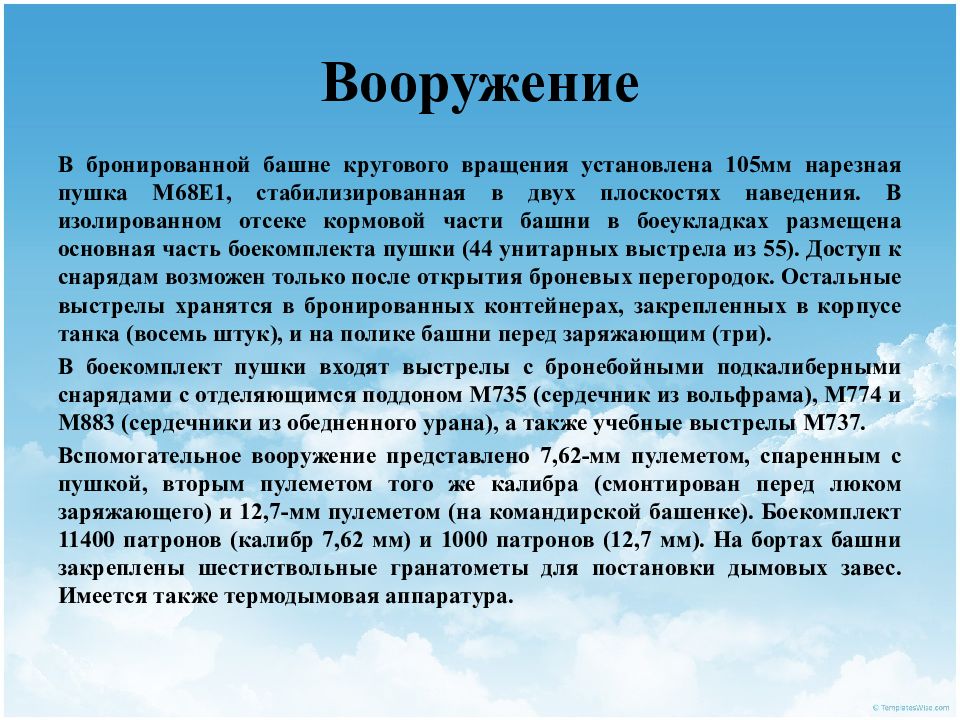

В бронированной башне кругового вращения установлена 105мм нарезная пушка М68Е1, стабилизированная в двух плоскостях наведения. В изолированном отсеке кормовой части башни в боеукладках размещена основная часть боекомплекта пушки (44 унитарных выстрела из 55). Доступ к снарядам возможен только после открытия броневых перегородок. Остальные выстрелы хранятся в бронированных контейнерах, закрепленных в корпусе танка (восемь штук), и на полике башни перед заряжающим (три). В боекомплект пушки входят выстрелы с бронебойными подкалиберными снарядами с отделяющимся поддоном М735 (сердечник из вольфрама), М774 и М883 (сердечники из обедненного урана), а также учебные выстрелы М737. Вспомогательное вооружение представлено 7,62-мм пулеметом, спаренным с пушкой, вторым пулеметом того же калибра (смонтирован перед люком заряжающего) и 12,7-мм пулеметом (на командирской башенке). Боекомплект 11400 патронов (калибр 7,62 мм) и 1000 патронов (12,7 мм). На бортах башни закреплены шестиствольные гранатометы для постановки дымовых завес. Имеется также термодымовая аппаратура.

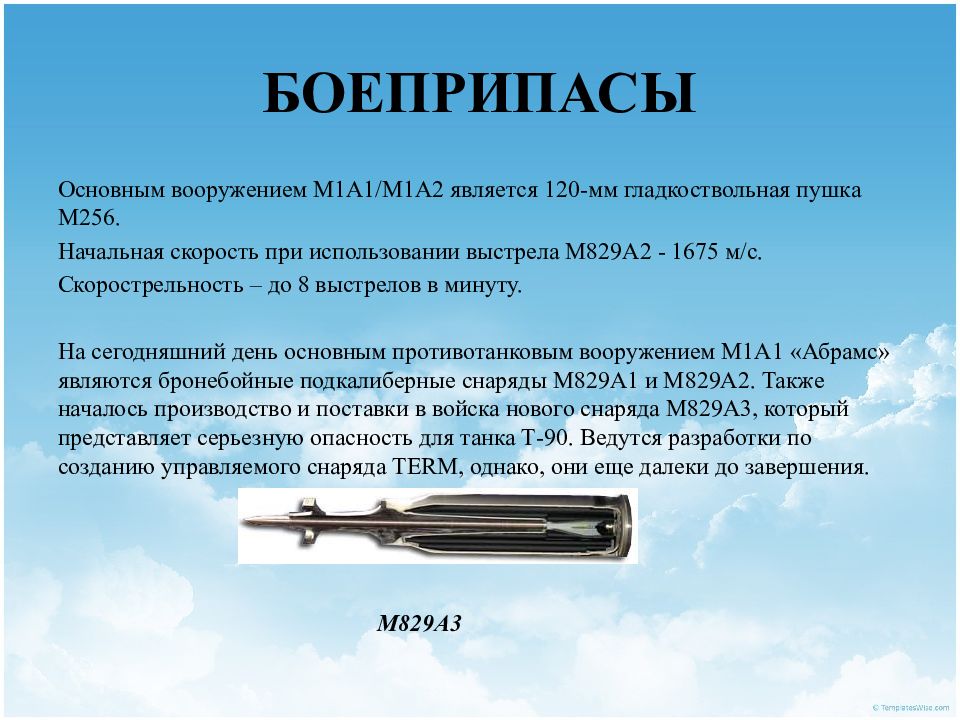

Основным вооружением М1А1/М1А2 является 120-мм гладкоствольная пушка М256. Начальная скорость при использовании выстрела М829А2 - 1675 м/с. Скорострельность – до 8 выстрелов в минуту. На сегодняшний день основным противотанковым вооружением М1А1 « Абрамс » являются бронебойные подкалиберные снаряды М829А1 и М829А2. Также началось производство и поставки в войска нового снаряда М829А3, который представляет серьезную опасность для танка Т-90. Ведутся разработки по созданию управляемого снаряда TERM, однако, они еще далеки до завершения. М829А3

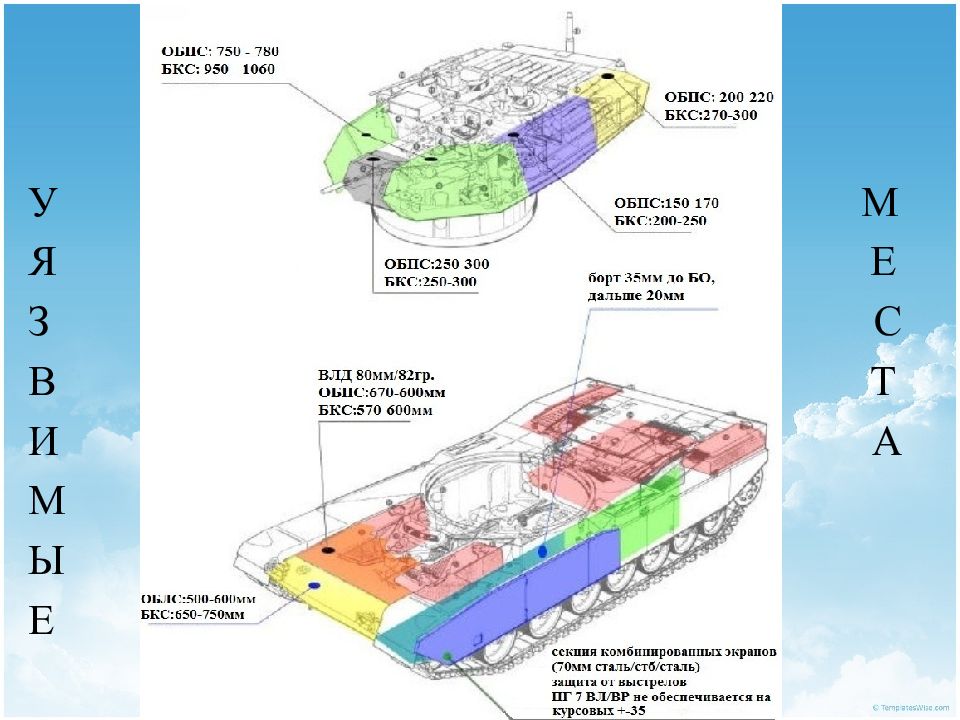

У М Я Е З С В Т И А М Ы Е

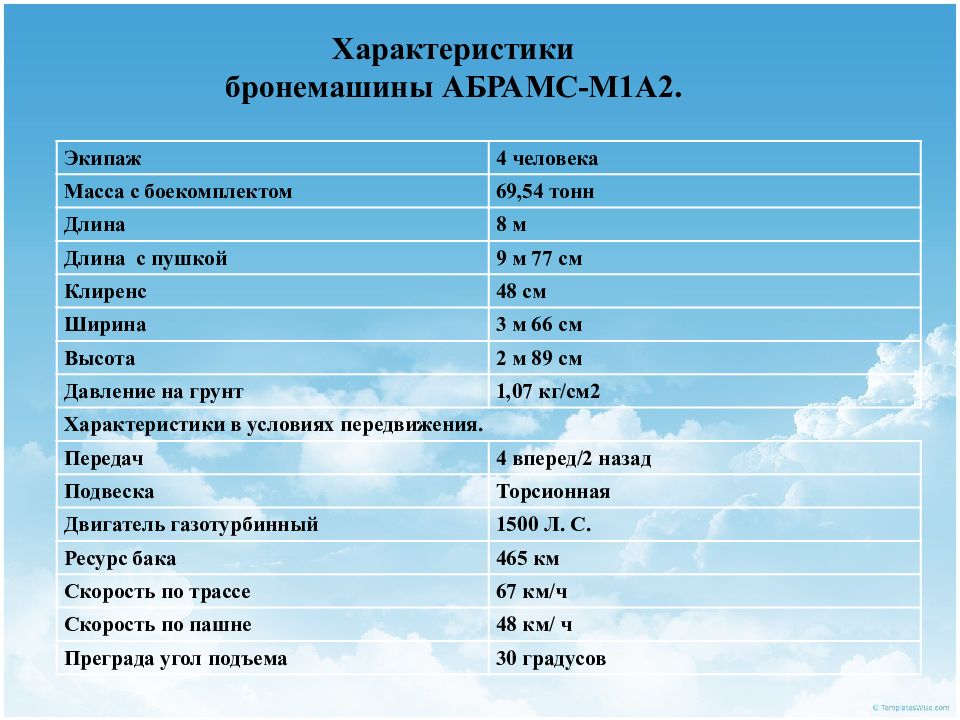

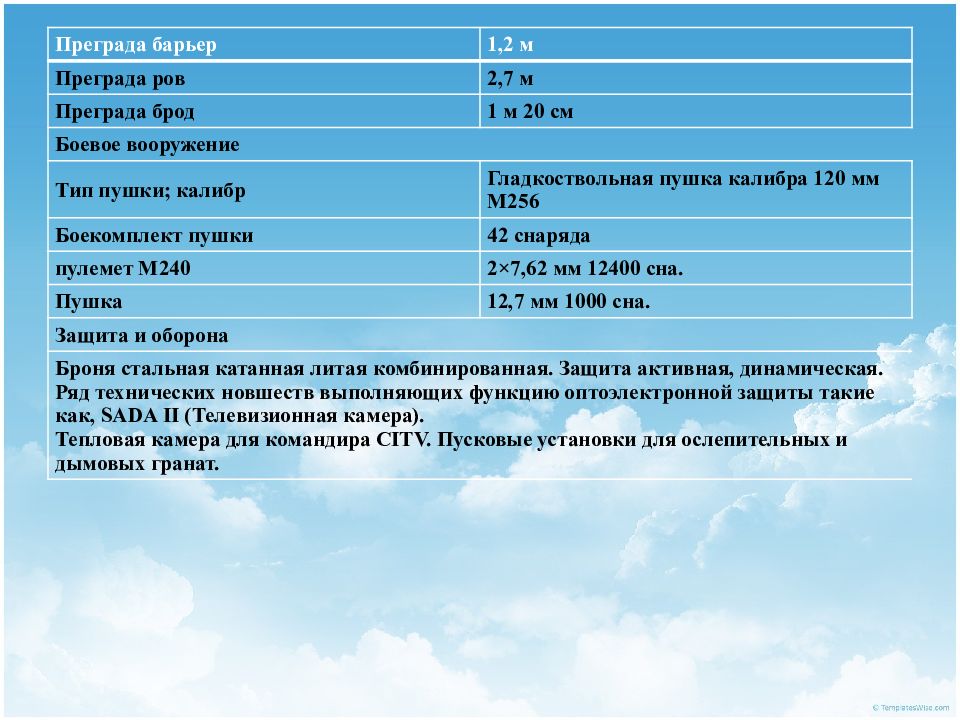

Экипаж 4 человека Масса с боекомплектом 69,54 тонн Длина 8 м Длина с пушкой 9 м 77 см Клиренс 48 см Ширина 3 м 66 см Высота 2 м 89 см Давление на грунт 1,07 кг/см2 Характеристики в условиях передвижения. Передач 4 вперед/2 назад Подвеска Торсионная Двигатель газотурбинный 1500 Л. С. Ресурс бака 465 км Скорость по трассе 67 км/ч Скорость по пашне 48 км/ ч Преграда угол подъема 30 градусов Характеристики бронемашины АБРАМС-M1A2.
Преграда барьер 1,2 м Преграда ров 2,7 м Преграда брод 1 м 20 см Боевое вооружение Тип пушки; калибр Гладкоствольная пушка калибра 120 мм М256 Боекомплект пушки 42 снаряда пулемет M240 2×7,62 мм 12400 сна. Пушка 12,7 мм 1000 сна. Защита и оборона Броня стальная катанная литая комбинированная. Защита активная, динамическая. Ряд технических новшеств выполняющих функцию оптоэлектронной защиты такие как, SADA II (Телевизионная камера). Тепловая камера для командира CITV. Пусковые установки для ослепительных и дымовых гранат.

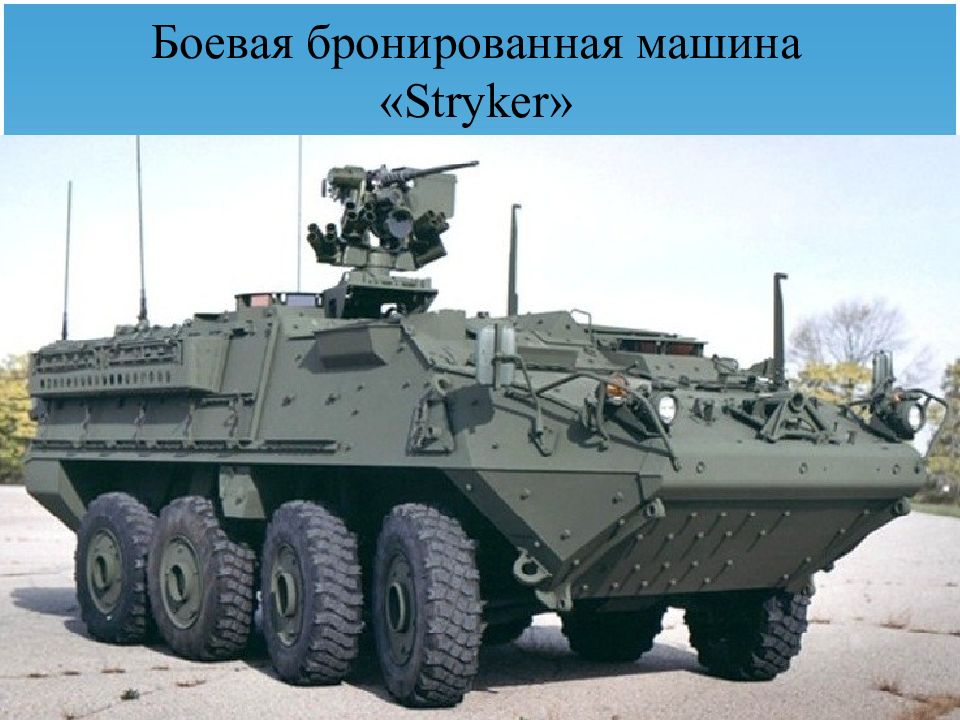

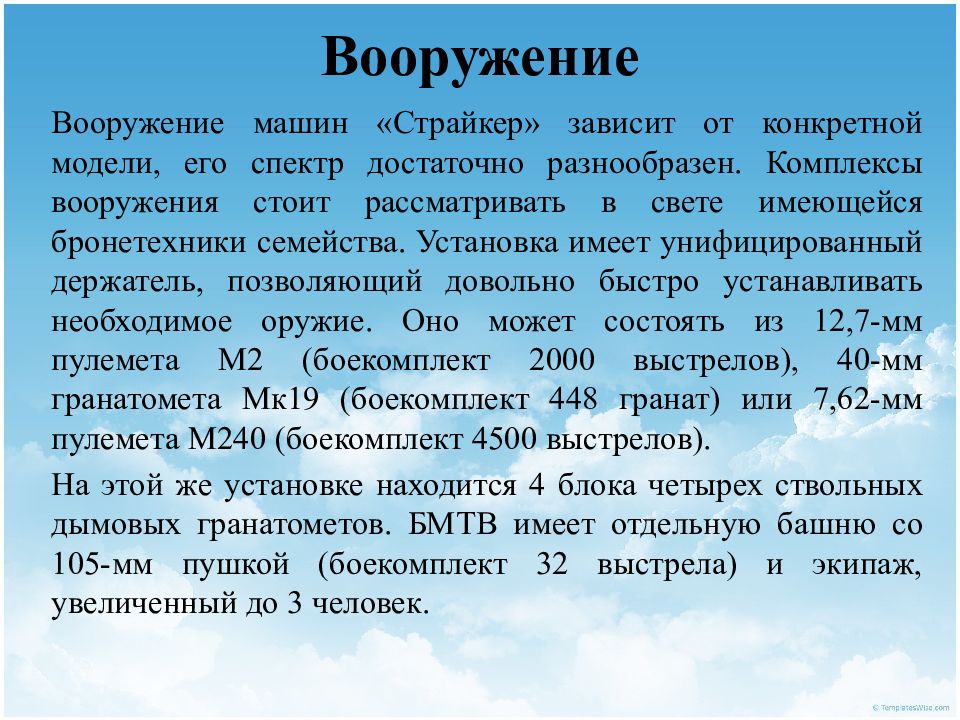

Вооружение машин « Страйкер » зависит от конкретной модели, его спектр достаточно разнообразен. Комплексы вооружения стоит рассматривать в свете имеющейся бронетехники семейства. Установка имеет унифицированный держатель, позволяющий довольно быстро устанавливать необходимое оружие. Оно может состоять из 12,7-мм пулемета М2 (боекомплект 2000 выстрелов), 40-мм гранатомета Мк19 (боекомплект 448 гранат) или 7,62-мм пулемета М240 (боекомплект 4500 выстрелов). На этой же установке находится 4 блока четырех ствольных дымовых гранатометов. БМТВ имеет отдельную башню со 105-мм пушкой (боекомплект 32 выстрела) и экипаж, увеличенный до 3 человек.

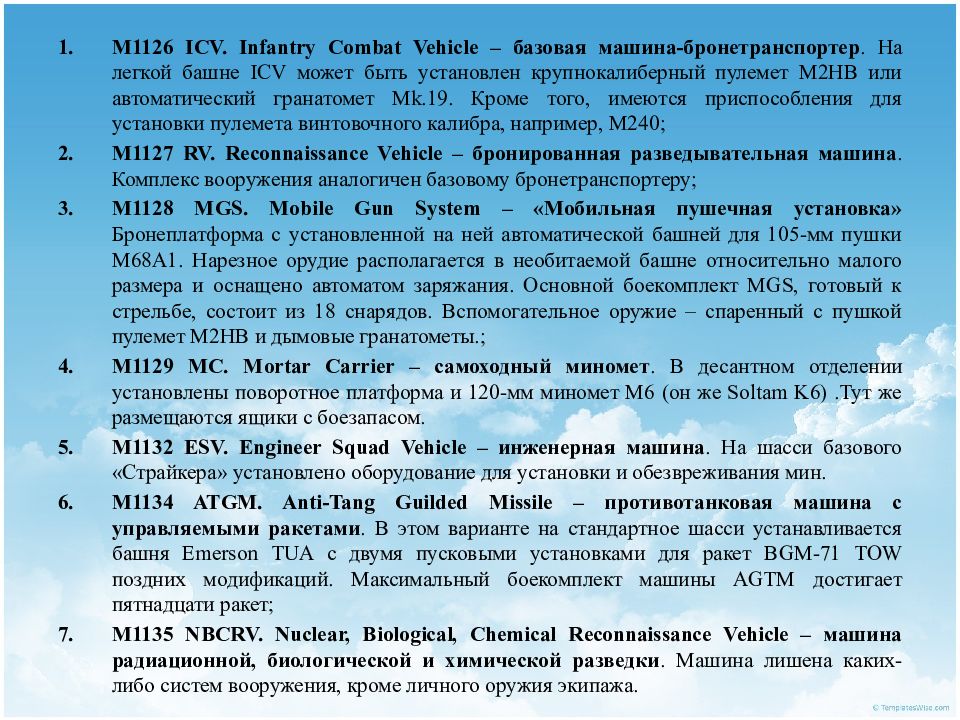

M1126 ICV. Infantry Combat Vehicle – базовая машина-бронетранспортер. На легкой башне ICV может быть установлен крупнокалиберный пулемет M2HB или автоматический гранатомет Mk.19. Кроме того, имеются приспособления для установки пулемета винтовочного калибра, например, M240; M1127 RV. Reconnaissance Vehicle – бронированная разведывательная машина. Комплекс вооружения аналогичен базовому бронетранспортеру; M1128 MGS. Mobile Gun System – «Мобильная пушечная установка» Бронеплатформа с установленной на ней автоматической башней для 105-мм пушки M68A1. Нарезное орудие располагается в необитаемой башне относительно малого размера и оснащено автоматом заряжания. Основной боекомплект MGS, готовый к стрельбе, состоит из 18 снарядов. Вспомогательное оружие – спаренный с пушкой пулемет M2HB и дымовые гранатометы.; M1129 MC. Mortar Carrier – самоходный миномет. В десантном отделении установлены поворотное платформа и 120-мм миномет M6 (он же Soltam K6).Тут же размещаются ящики с боезапасом. M1132 ESV. Engineer Squad Vehicle – инженерная машина. На шасси базового « Страйкера » установлено оборудование для установки и обезвреживания мин. M1134 ATGM. Anti-Tang Guilded Missile – противотанковая машина с управляемыми ракетами. В этом варианте на стандартное шасси устанавливается башня Emerson TUA с двумя пусковыми установками для ракет BGM-71 TOW поздних модификаций. Максимальный боекомплект машины AGTM достигает пятнадцати ракет; M1135 NBCRV. Nuclear, Biological, Chemical Reconnaissance Vehicle – машина радиационной, биологической и химической разведки. Машина лишена каких-либо систем вооружения, кроме личного оружия экипажа.

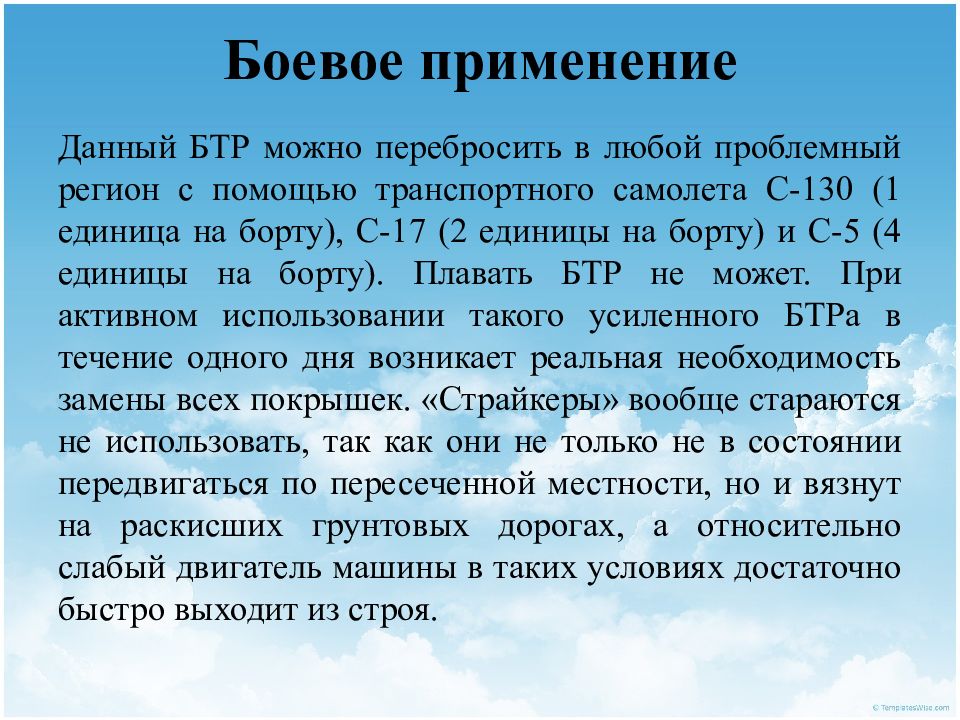

Данный БТР можно перебросить в любой проблемный регион с помощью транспортного самолета С-130 (1 единица на борту), С-17 (2 единицы на борту) и С-5 (4 единицы на борту). Плавать БТР не может. При активном использовании такого усиленного БТРа в течение одного дня возникает реальная необходимость замены всех покрышек. « Страйкеры » вообще стараются не использовать, так как они не только не в состоянии передвигаться по пересеченной местности, но и вязнут на раскисших грунтовых дорогах, а относительно слабый двигатель машины в таких условиях достаточно быстро выходит из строя.
Вид с разрезами
Размеры Длина корпуса, мм 6394 Ширина корпуса, мм 2667 Высота, мм 2170 Клиренс, мм 500 Бронирование Тип брони стальная высокой твердости, разнесенная + модульная композитная Mexas Вооружение Пулемёт (ы) 12,7-мм M2 «Браунинг», или 7,62-мм M240, или 40-мм автоматический гранатомет Mk19 Боекомплект пулемёта( ов ) 2000 12,7-мм, или 4500 7,62-мм, или 448 40-мм гранат Подвижность Модель двигателя дизельный Caterpillar 3126 Мощность двигателя, л.с. 350 Колёсная формула 8×8/4 Скорость по шоссе, км/ч 97 Запас хода по шоссе, км 500 Преодолеваемый подъём, град. 31 град. Преодолеваемая стенка, м 0,6 Ширина преодолеваемого рва, м 2 ТТХ

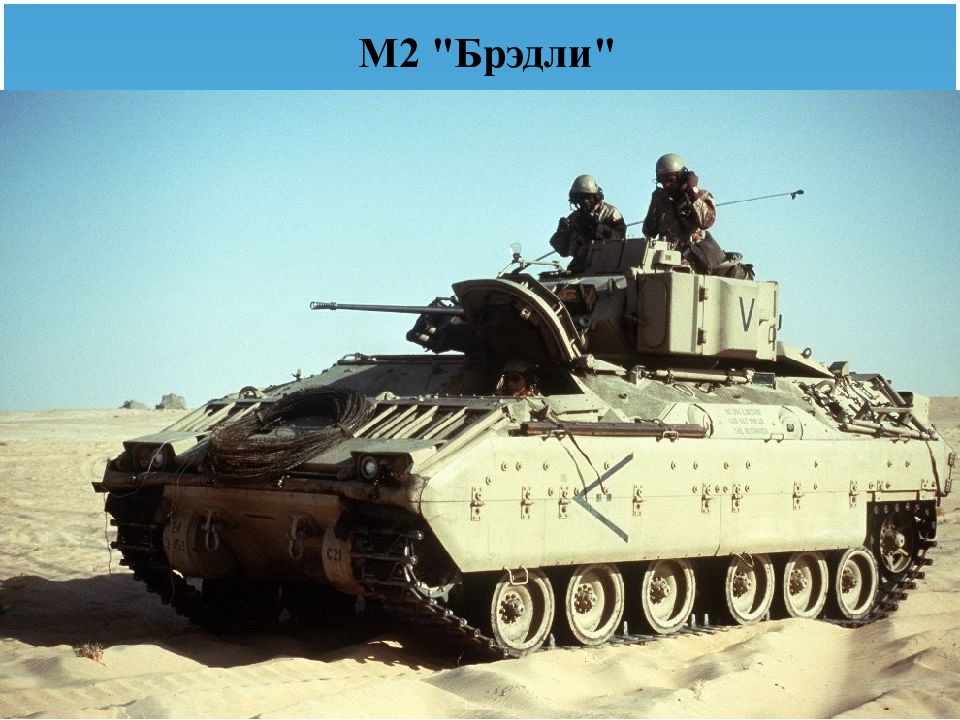

М2 "Брэдли"

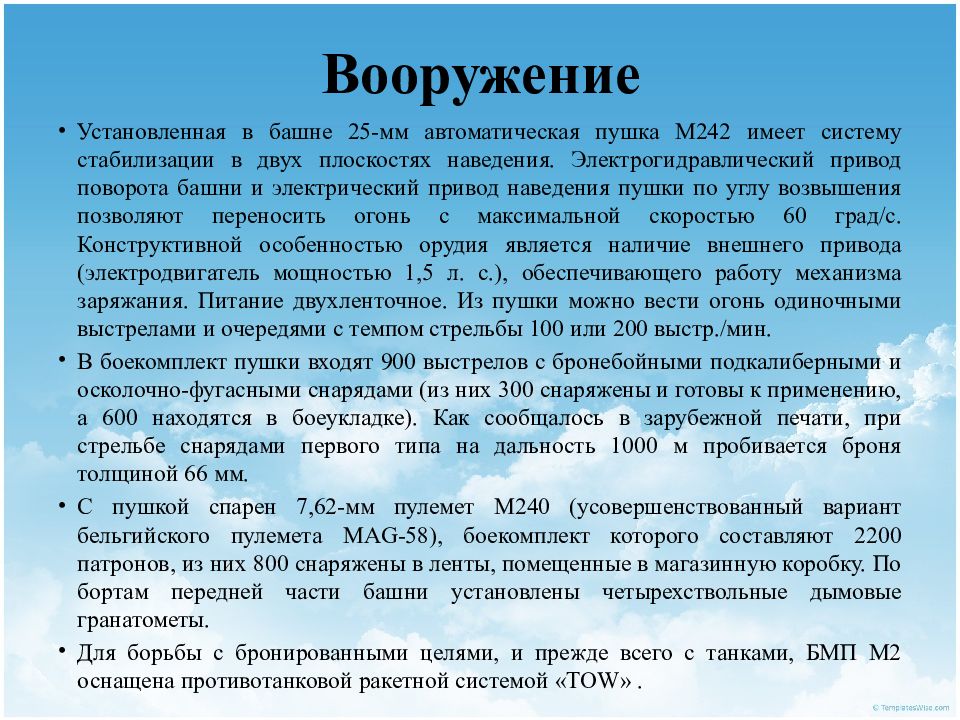

Установленная в башне 25-мм автоматическая пушка М242 имеет систему стабилизации в двух плоскостях наведения. Электрогидравлический привод поворота башни и электрический привод наведения пушки по углу возвышения позволяют переносить огонь с максимальной скоростью 60 град/с. Конструктивной особенностью орудия является наличие внешнего привода (электродвигатель мощностью 1,5 л. с.), обеспечивающего работу механизма заряжания. Питание двухленточное. Из пушки можно вести огонь одиночными выстрелами и очередями с темпом стрельбы 100 или 200 выстр./мин. В боекомплект пушки входят 900 выстрелов с бронебойными подкалиберными и осколочно-фугасными снарядами (из них 300 снаряжены и готовы к применению, а 600 находятся в боеукладке ). Как сообщалось в зарубежной печати, при стрельбе снарядами первого типа на дальность 1000 м пробивается броня толщиной 66 мм. С пушкой спарен 7,62-мм пулемет М240 (усовершенствованный вариант бельгийского пулемета MAG-58), боекомплект которого составляют 2200 патронов, из них 800 снаряжены в ленты, помещенные в магазинную коробку. По бортам передней части башни установлены четырехствольные дымовые гранатометы. Для борьбы с бронированными целями, и прежде всего с танками, БМП М2 оснащена противотанковой ракетной системой «T OW ».
Схема компоновки М2 «Брэдли »

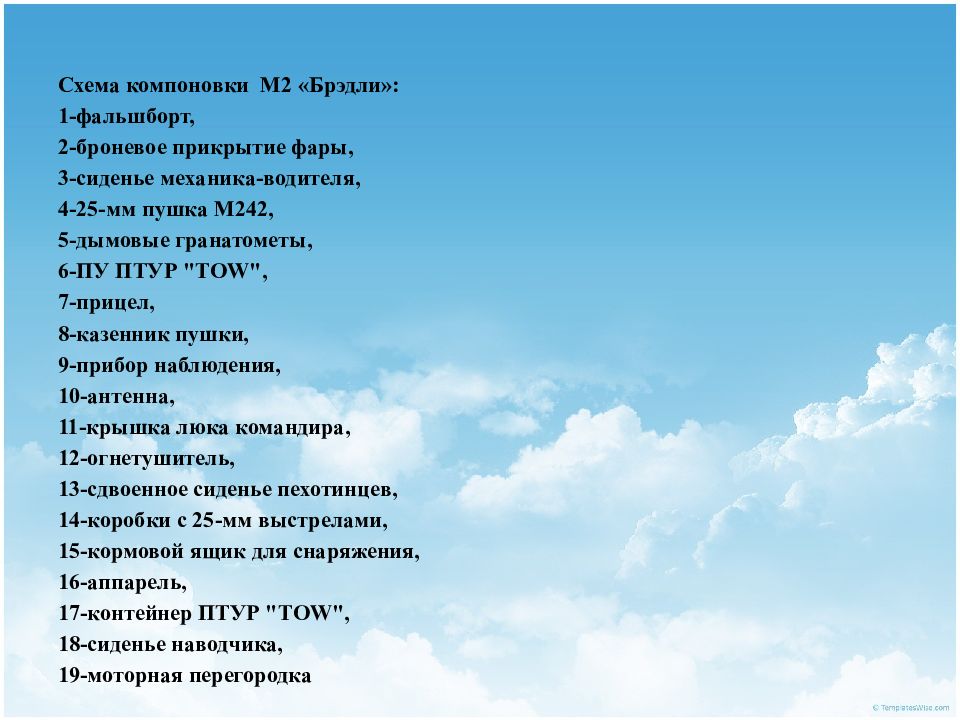

Схема компоновки М2 «Брэдли»: 1-фальшборт, 2-броневое прикрытие фары, 3-сиденье механика-водителя, 4-25-мм пушка М242, 5-дымовые гранатометы, 6-ПУ ПТУР "Т OW ", 7-прицел, 8-казенник пушки, 9-прибор наблюдения, 10-антенна, 11-крышка люка командира, 12-огнетушитель, 13-сдвоенное сиденье пехотинцев, 14-коробки с 25-мм выстрелами, 15-кормовой ящик для снаряжения, 16-аппарель, 17-контейнер ПТУР "Т OW ", 18-сиденье наводчика, 19-моторная перегородка

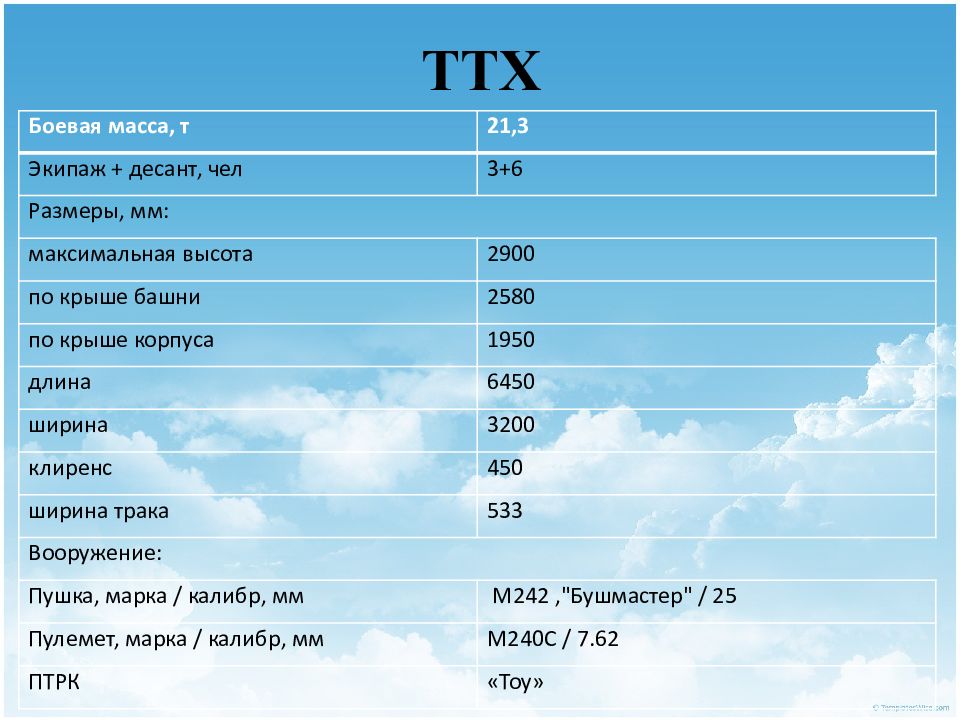

Боевая масса, т 21,3 Экипаж + десант, чел 3+6 Размеры, мм: максимальная высота 2900 по крыше башни 2580 по крыше корпуса 1950 длина 6450 ширина 3200 клиренс 450 ширина трака 533 Вооружение: Пушка, марка / калибр, мм М242, " Бушмастер " / 25 Пулемет, марка / калибр, мм М240С / 7.62 ПТРК « Тоу »

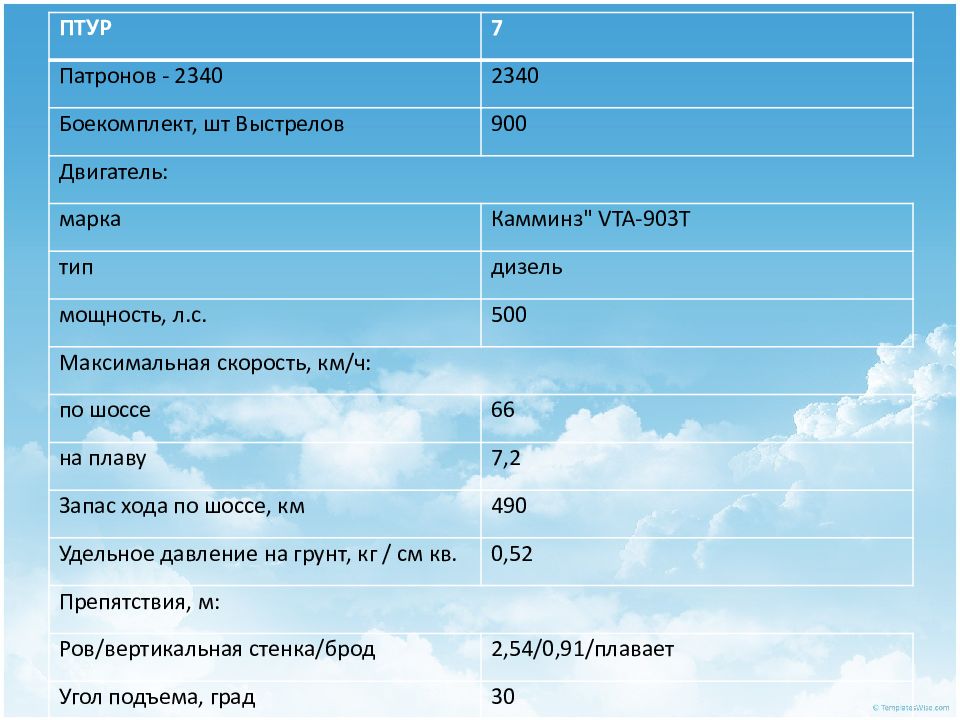

ПТУР 7 Патронов - 2340 2340 Боекомплект, шт Выстрелов 900 Двигатель: марка Камминз " VTA-903T тип дизель мощность, л.с. 500 Максимальная скорость, км/ч: по шоссе 66 на плаву 7,2 Запас хода по шоссе, км 490 Удельное давление на грунт, кг / см кв. 0,52 Препятствия, м: Ров/вертикальная стенка/брод 2,54/0,91/плавает Угол подъема, град 30

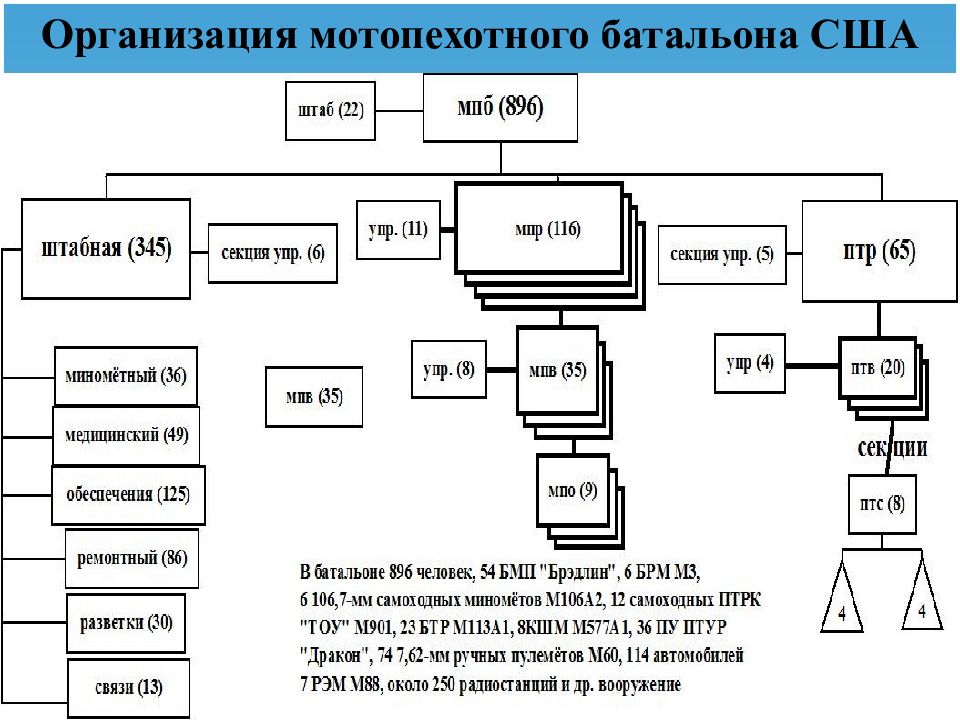

Организация мотопехотного батальона США

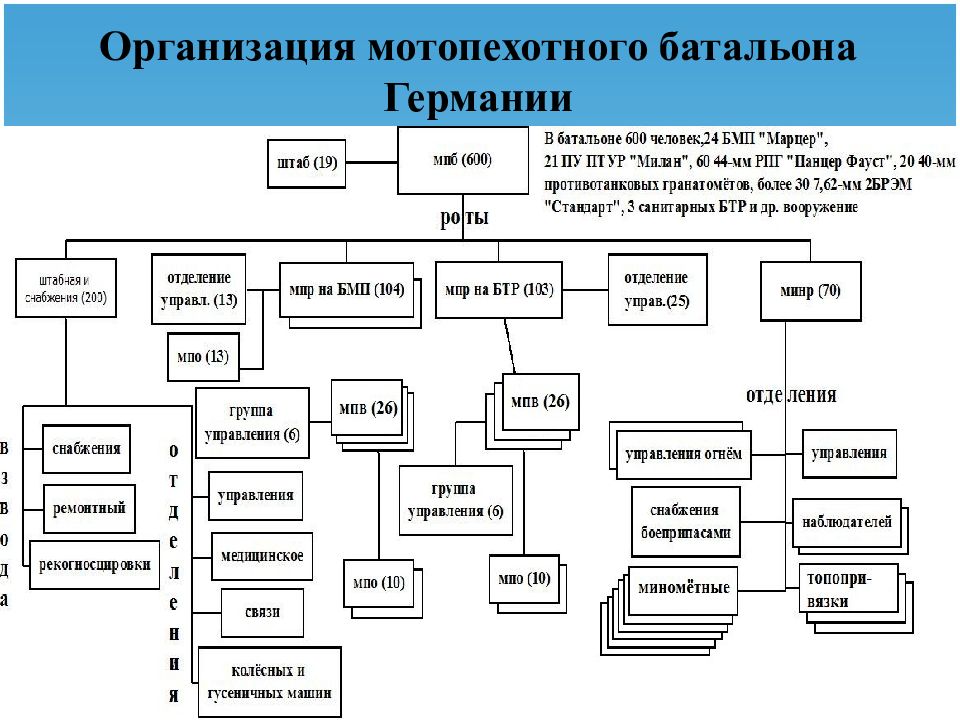

Организация мотопехотного батальона Германии

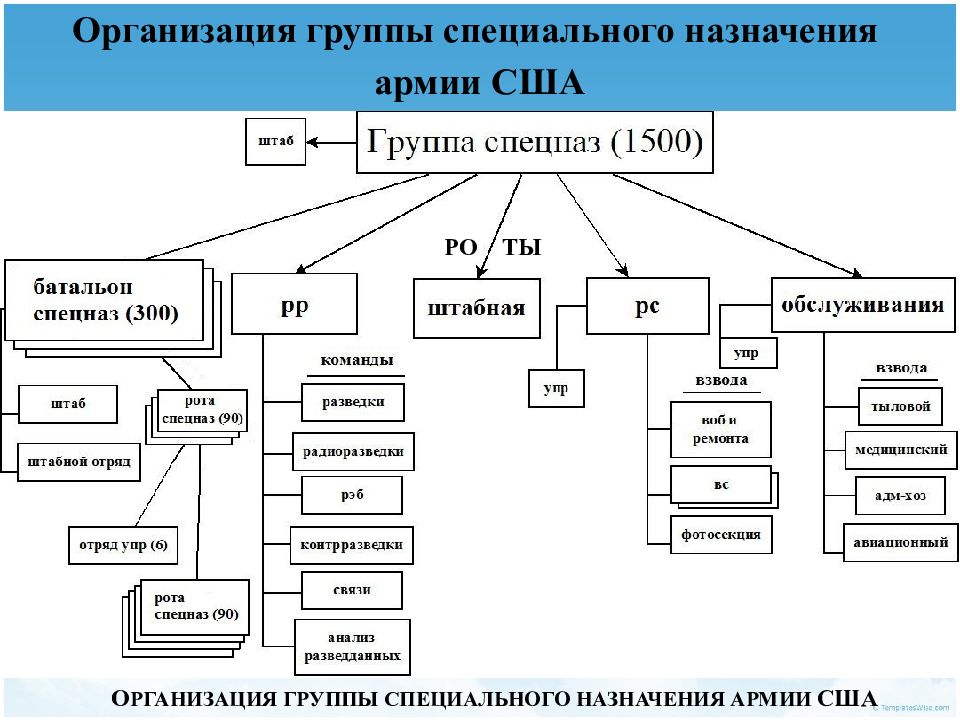

Организация группы специального назначения армии США О РГАНИЗАЦИЯ ГРУППЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ АРМИИ США РО ТЫ
