Первый слайд презентации: Лучевая диагностика заболеваний позвоночника
Москва 2007 Кафедра травматологии, ортопедии и хирургии катастроф ММА им. И.М. Сеченова К.С.Терновой
Слайд 2: Часть 1: Методики обследования
Рентгенография + функциональная Рентгеновская компьютерная томография Магнитно-резонансная томография Сцинтиграфия Денситометрия

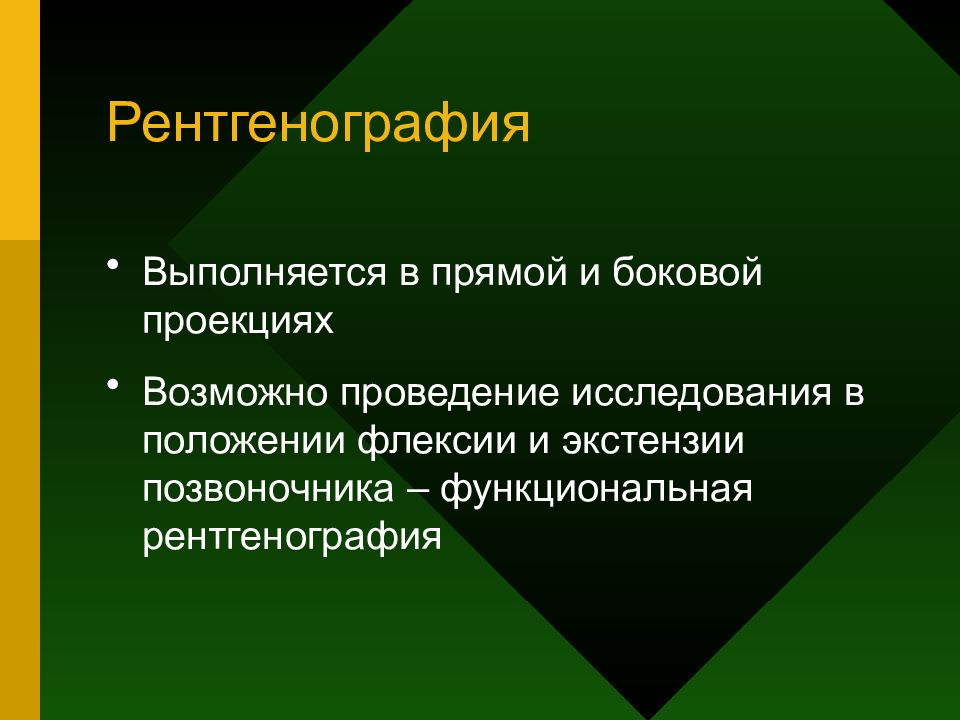

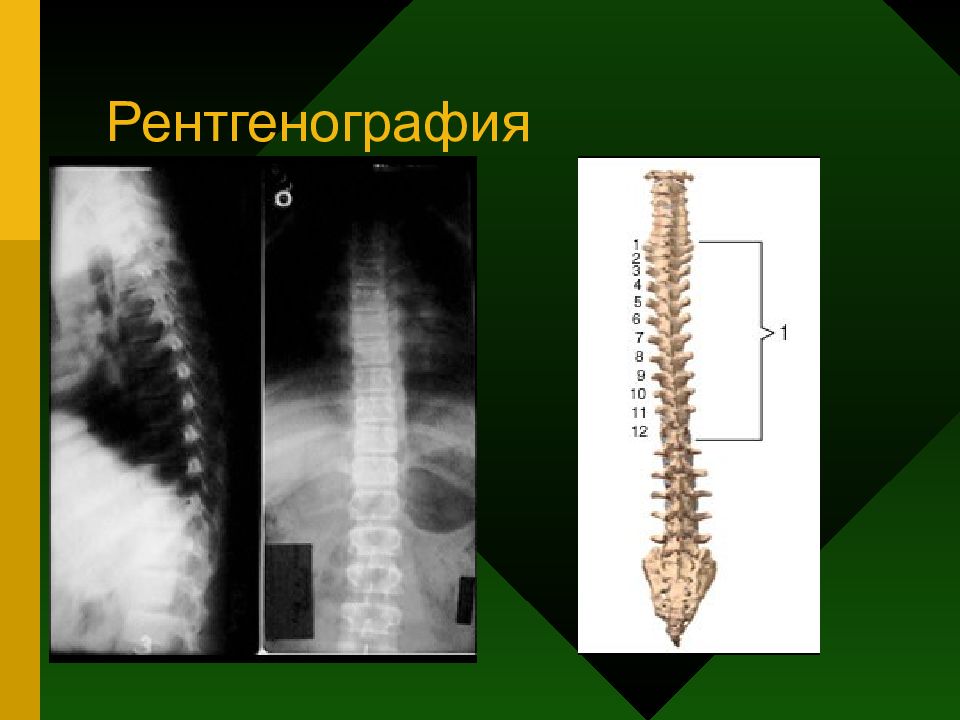

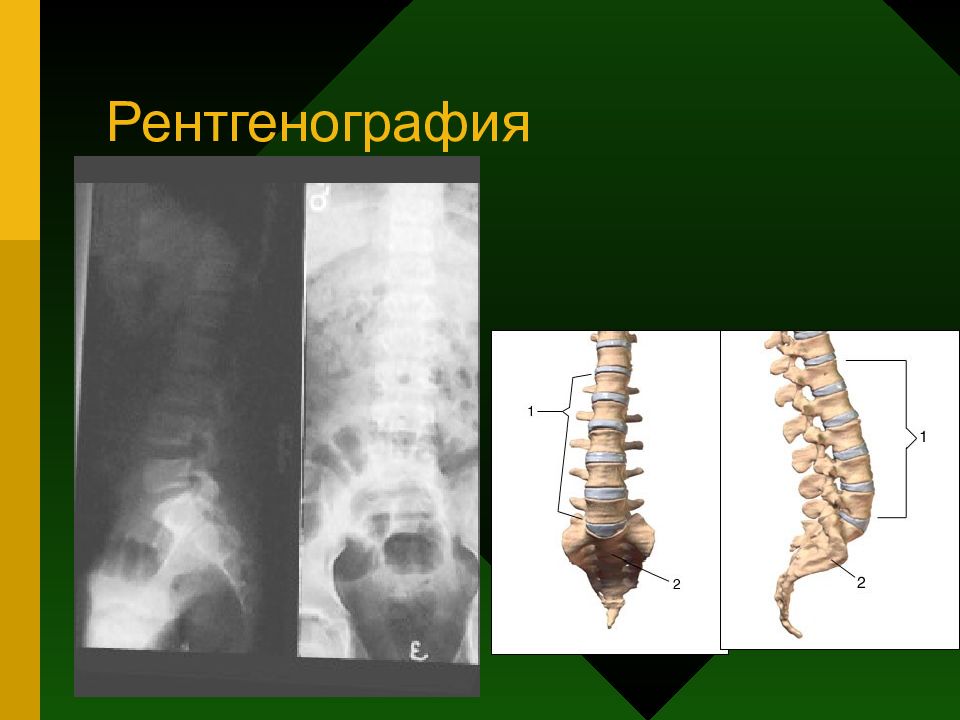

Слайд 3: Рентгенография
Выполняется в прямой и боковой проекциях Возможно проведение исследования в положении флексии и экстензии позвоночника – функциональная рентгенография

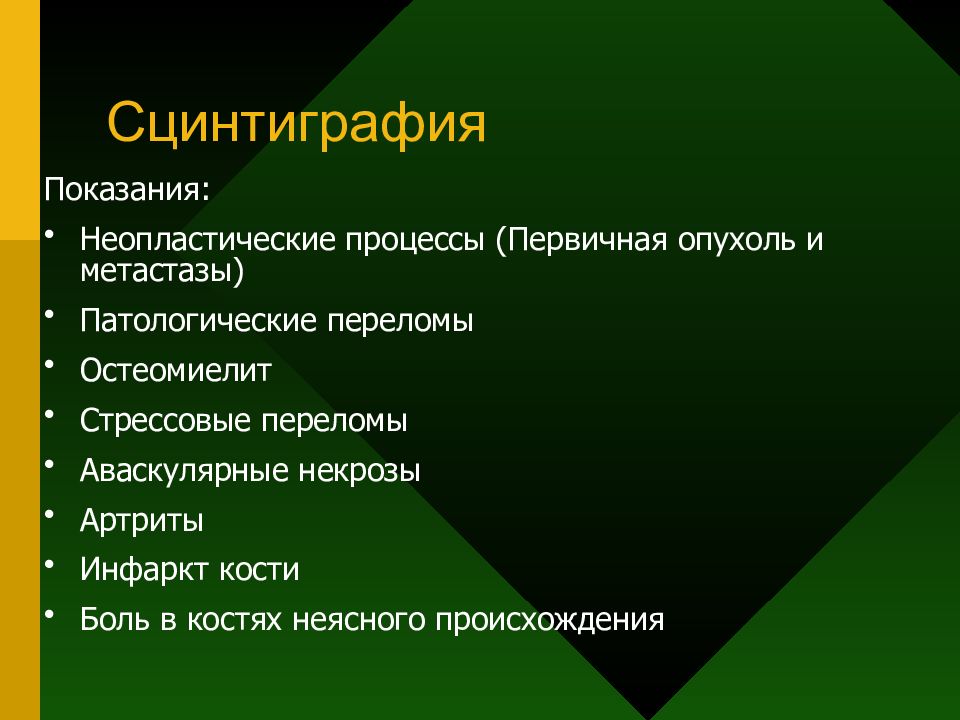

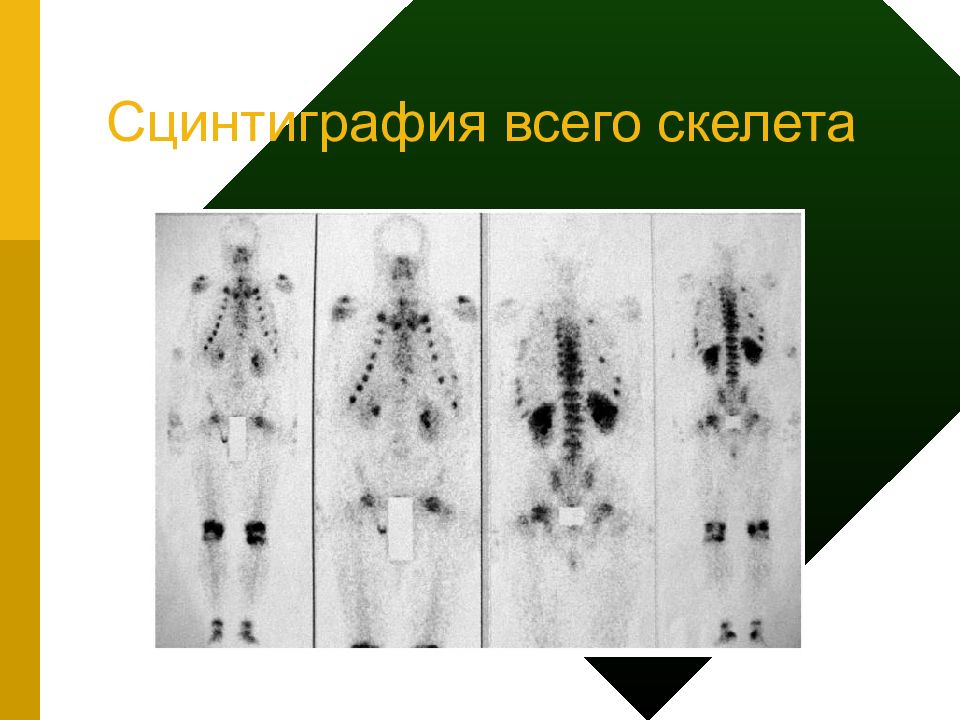

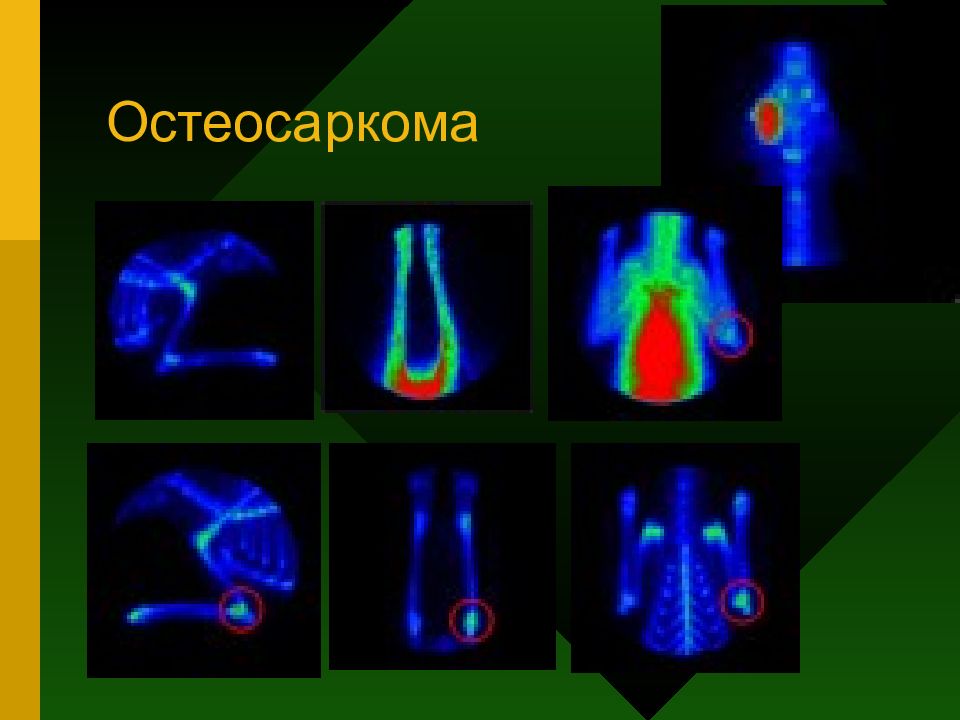

Слайд 6: Сцинтиграфия
Показания: Неопластические процессы (Первичная опухоль и метастазы) Патологические переломы Остеомиелит Стрессовые переломы Аваскулярные некрозы Артриты Инфаркт кости Боль в костях неясного происхождения

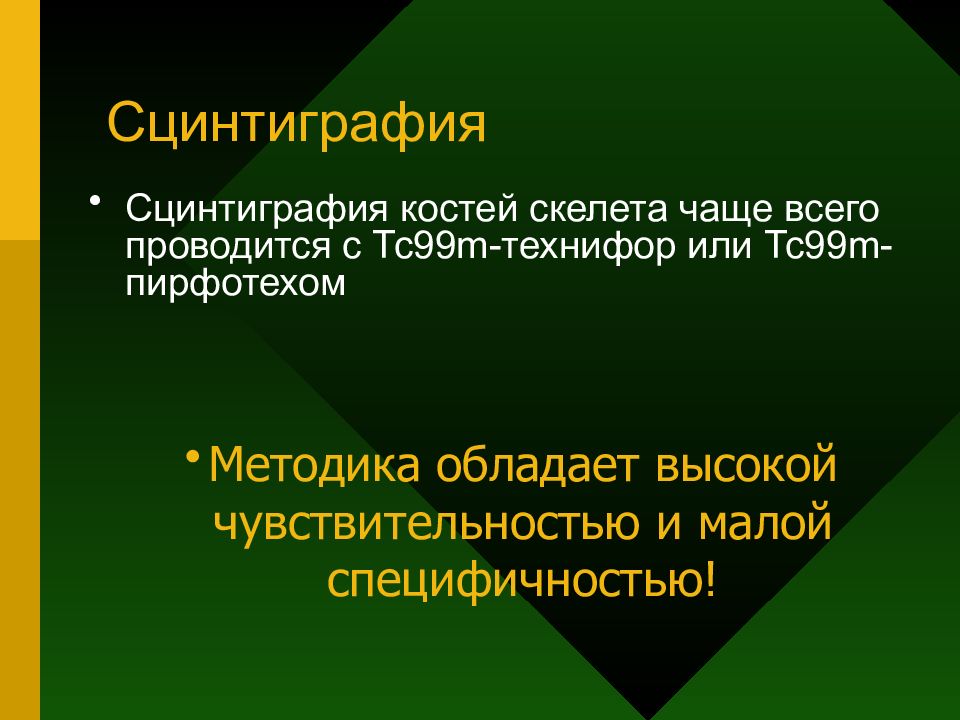

Слайд 7: Сцинтиграфия
Сцинтиграфия костей скелета чаще всего проводится с Тс99m-технифор или Тс99m-пирфотехом Методика обладает высокой чувствительностью и малой специфичностью!
Слайд 10

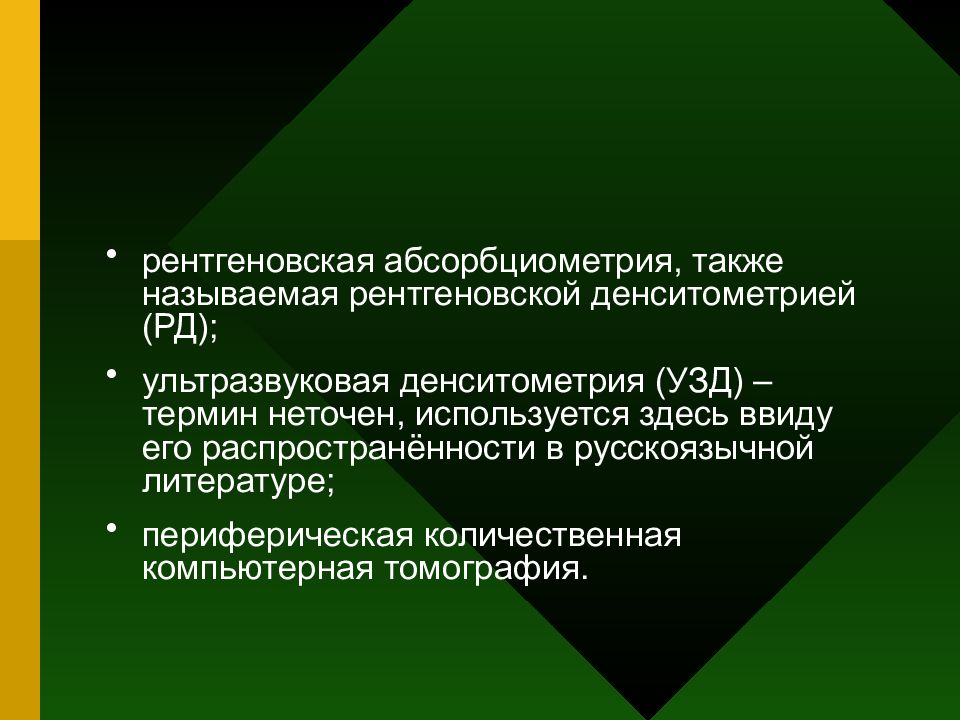

рентгеновская абсорбциометрия, также называемая рентгеновской денситометрией (РД); ультразвуковая денситометрия (УЗД) – термин неточен, используется здесь ввиду его распространённости в русскоязычной литературе; периферическая количественная компьютерная томография.

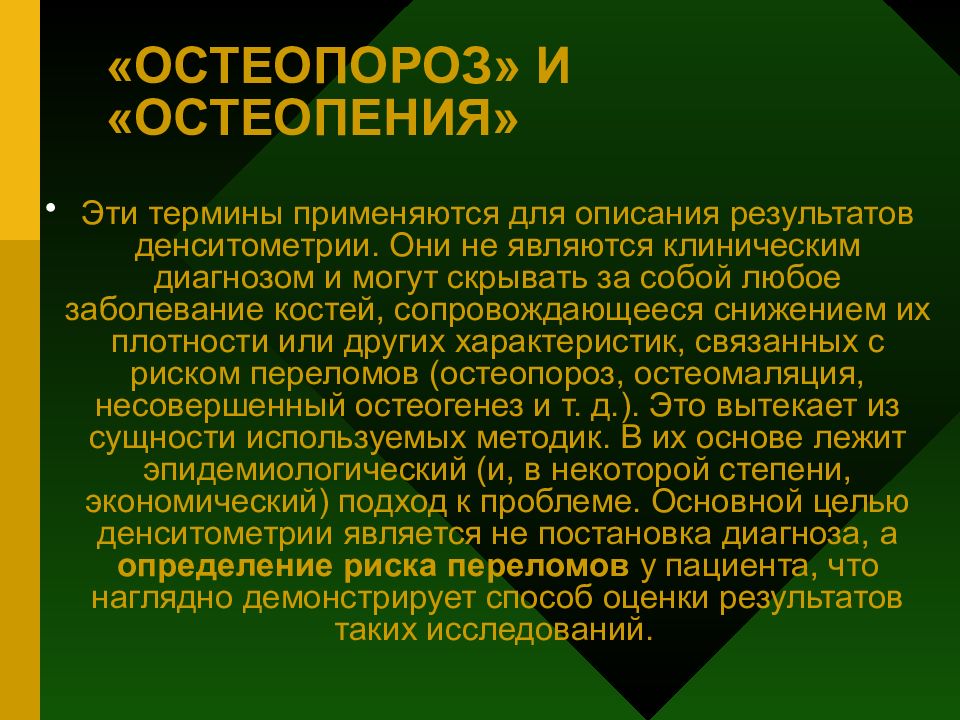

Слайд 11: ОСТЕОПОРОЗ» И «ОСТЕОПЕНИЯ»
Эти термины применяются для описания результатов денситометрии. Они не являются клиническим диагнозом и могут скрывать за собой любое заболевание костей, сопровождающееся снижением их плотности или других характеристик, связанных с риском переломов (остеопороз, остеомаляция, несовершенный остеогенез и т. д.). Это вытекает из сущности используемых методик. В их основе лежит эпидемиологический (и, в некоторой степени, экономический) подход к проблеме. Основной целью денситометрии является не постановка диагноза, а определение риска переломов у пациента, что наглядно демонстрирует способ оценки результатов таких исследований.

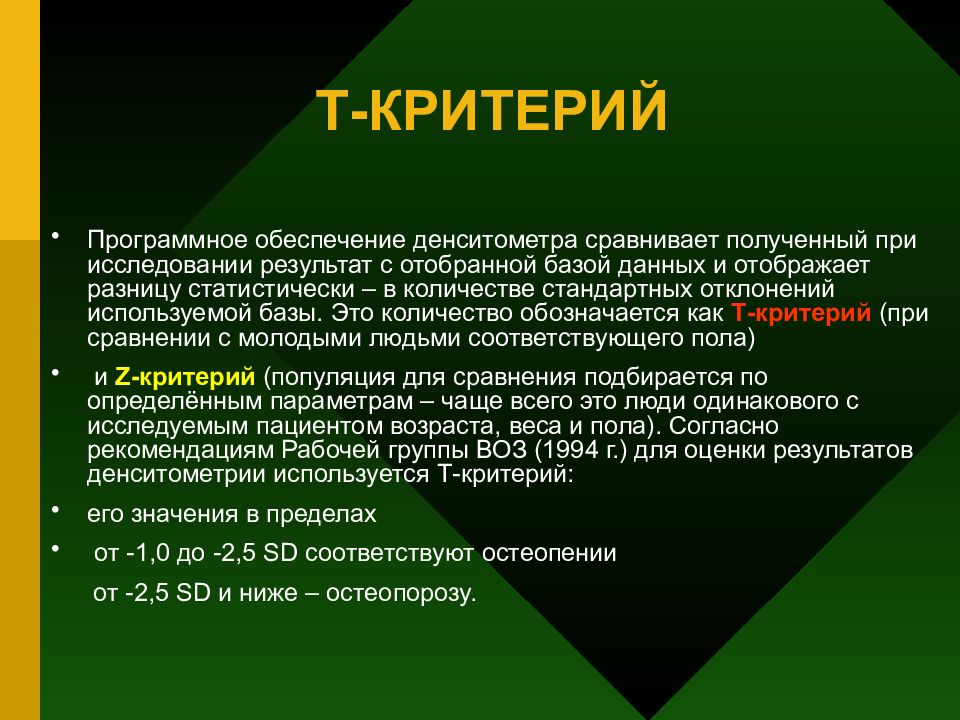

Слайд 12: Т-КРИТЕРИЙ
Программное обеспечение денситометра сравнивает полученный при исследовании результат с отобранной базой данных и отображает разницу статистически – в количестве стандартных отклонений используемой базы. Это количество обозначается как Т-критерий (при сравнении с молодыми людьми соответствующего пола) и Z-критерий (популяция для сравнения подбирается по определённым параметрам – чаще всего это люди одинакового с исследуемым пациентом возраста, веса и пола). Согласно рекомендациям Рабочей группы ВОЗ (1994 г.) для оценки результатов денситометрии используется Т-критерий: его значения в пределах от -1,0 до -2,5 SD соответствуют остеопении от -2,5 SD и ниже – остеопорозу.
Слайд 14

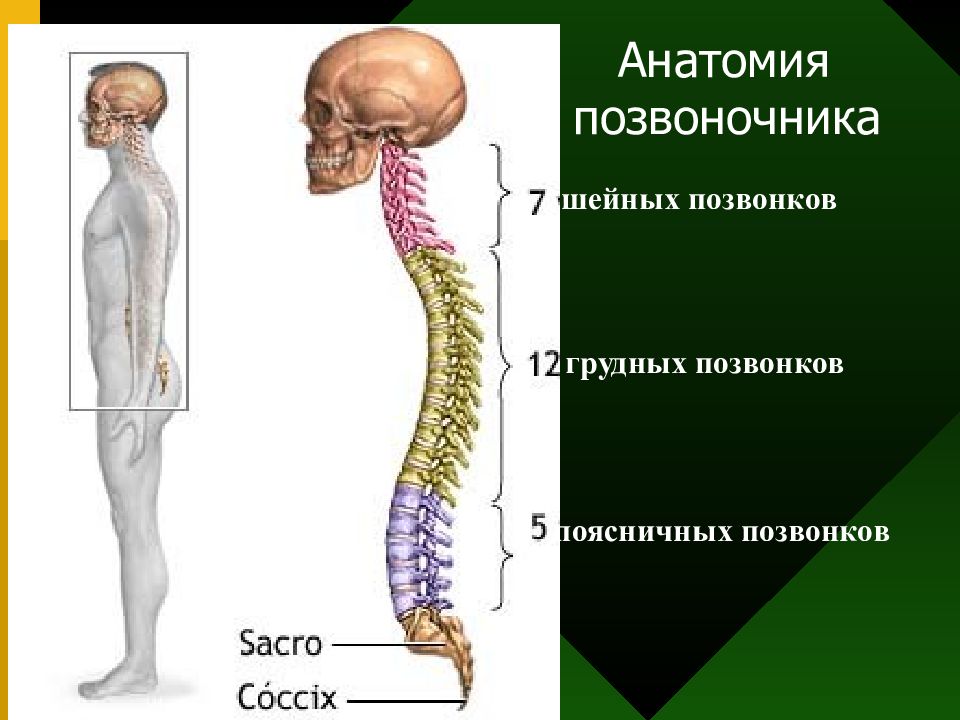

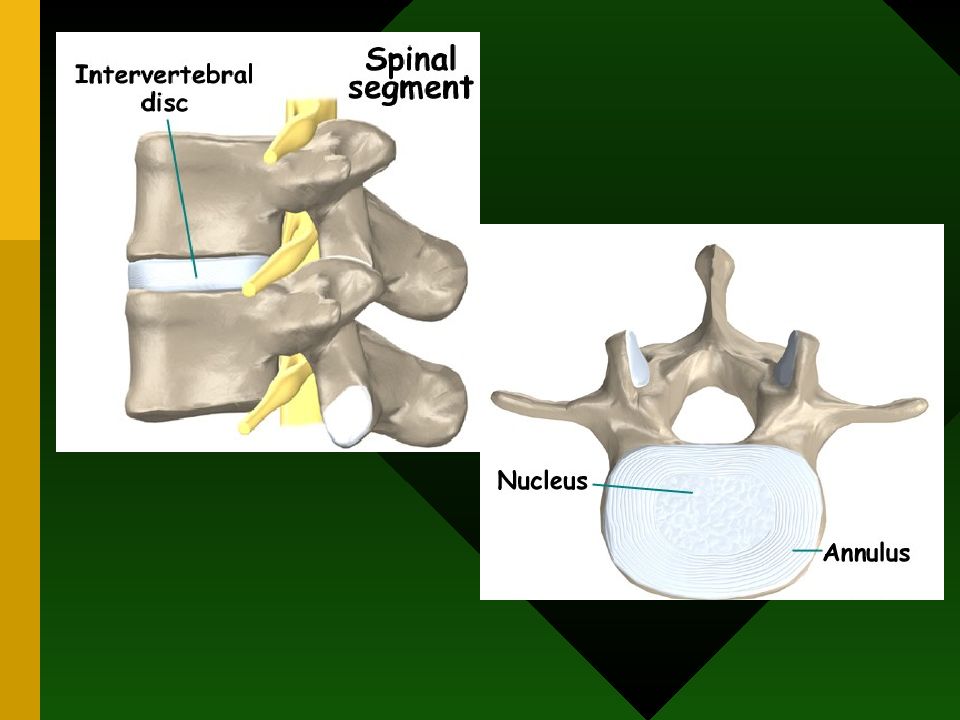

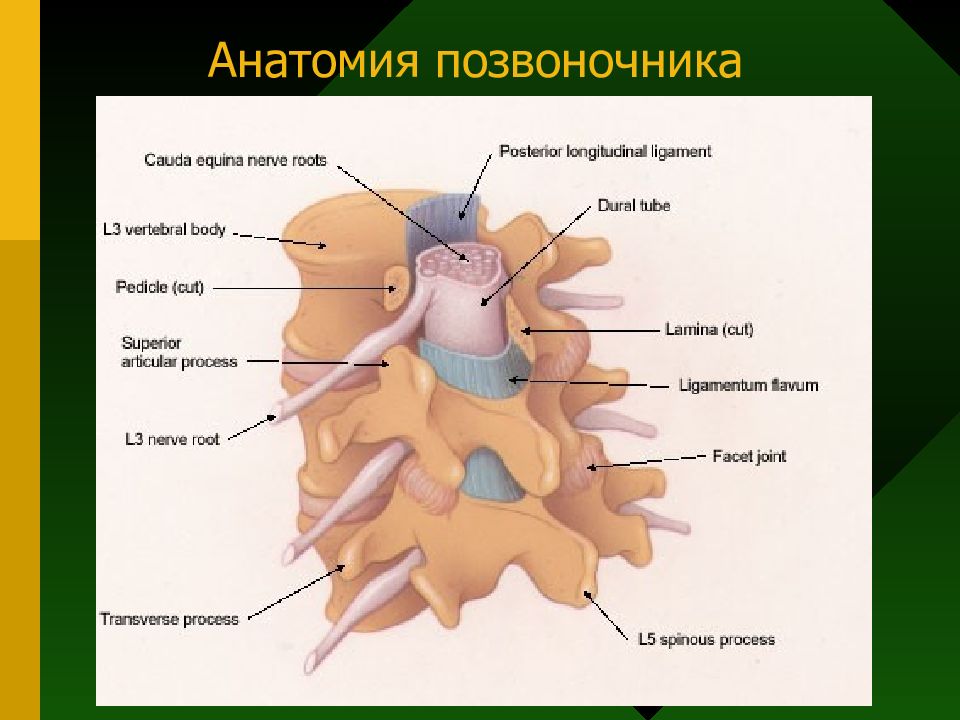

Анатомия позвоночника шейных позвонков грудных позвонков поясничных позвонков

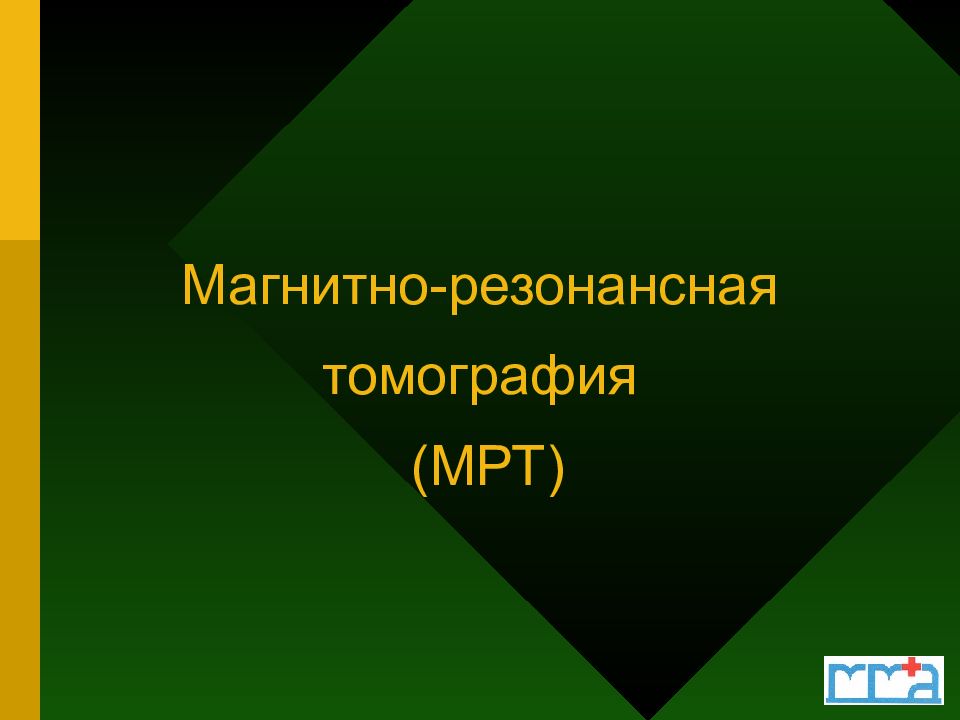

Слайд 20: Магнитно-резонансная томография (МРТ)
Т2-В сагиттальные изображения (норма). Т1-В поперечные изображения через диск С3-С4 ( норма) Шейный отдел позвоночника (нормальная анатомия, МРТ)

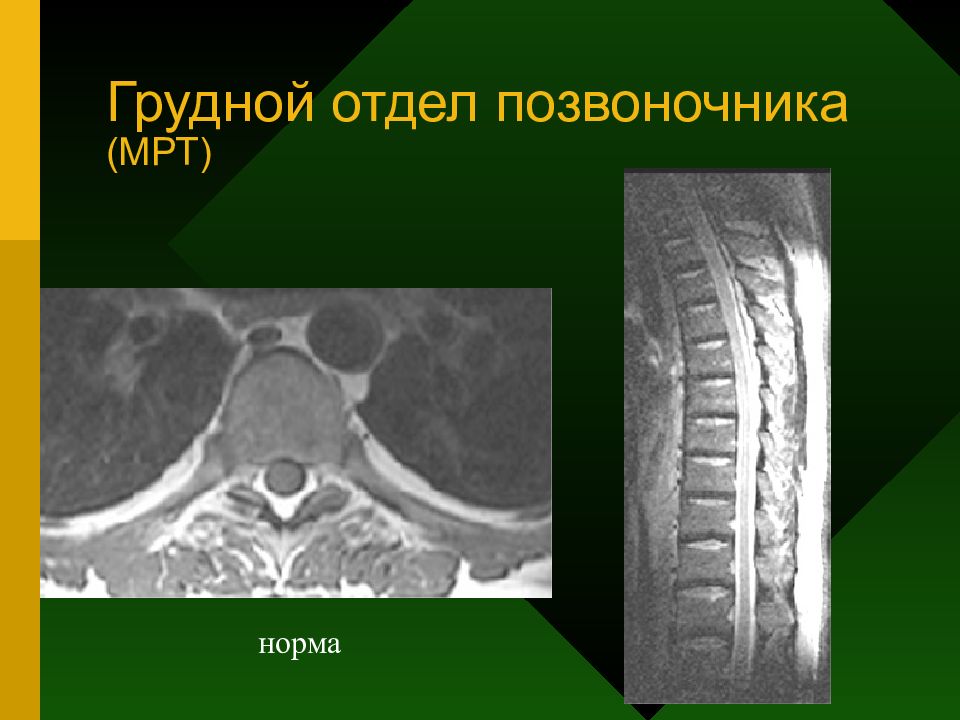

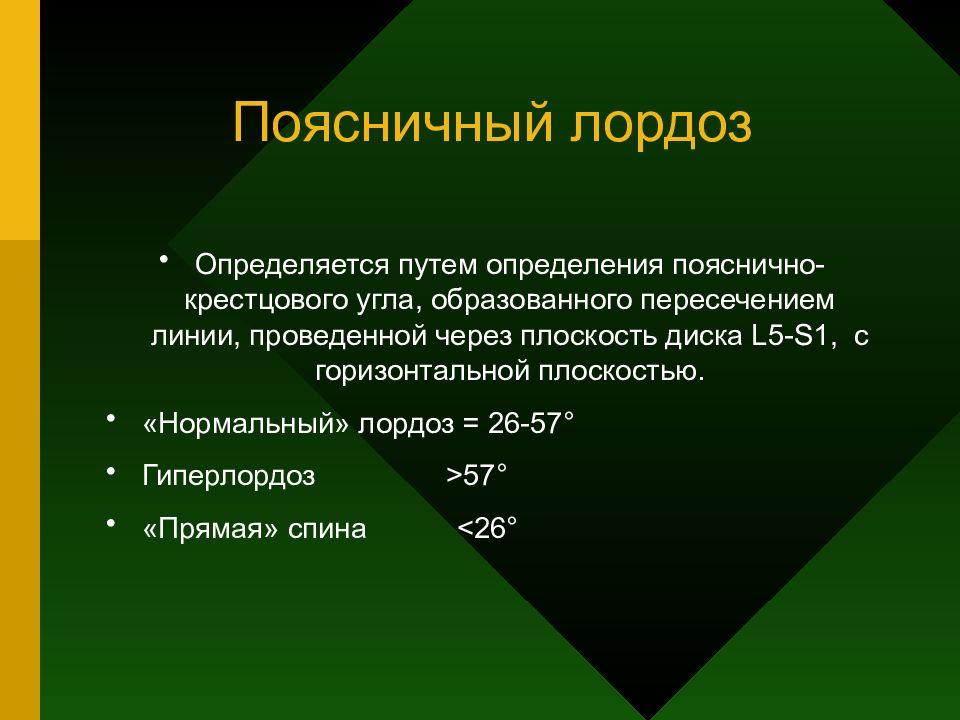

Слайд 26: Поясничный лордоз
Определяется путем определения пояснично-крестцового угла, образованного пересечением линии, проведенной через плоскость диска L5-S1, с горизонтальной плоскостью. «Нормальный» лордоз = 26-57 ° Гиперлордоз >57 ° «Прямая» спина <26 °
Слайд 27: Поясничный лордоз
Лордоз Гиперлордоз Определение пояснично-крестцового угла

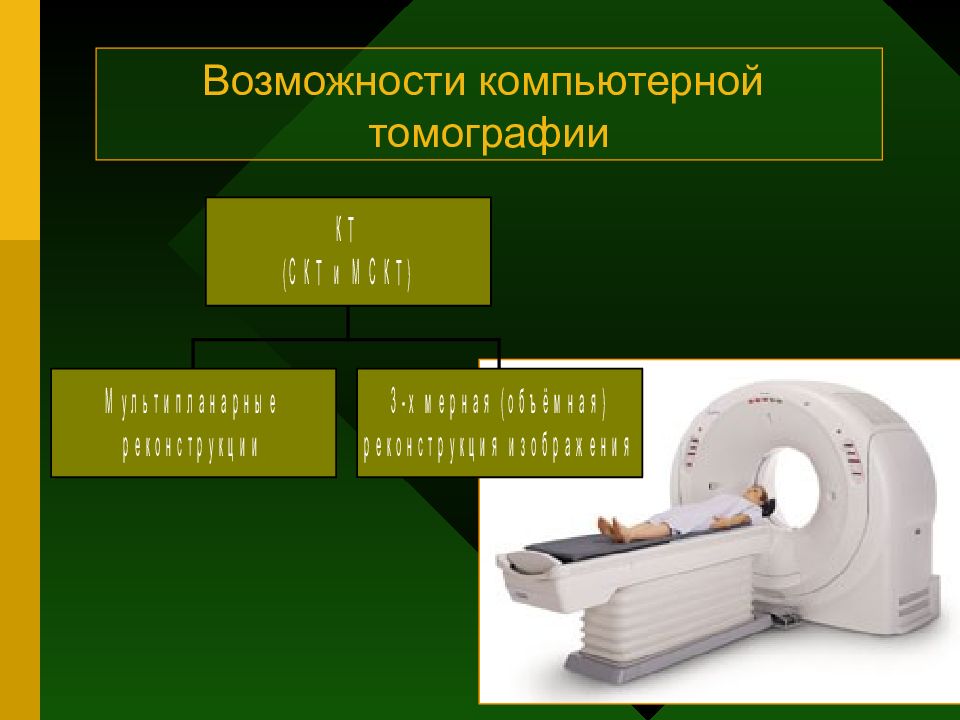

Слайд 30

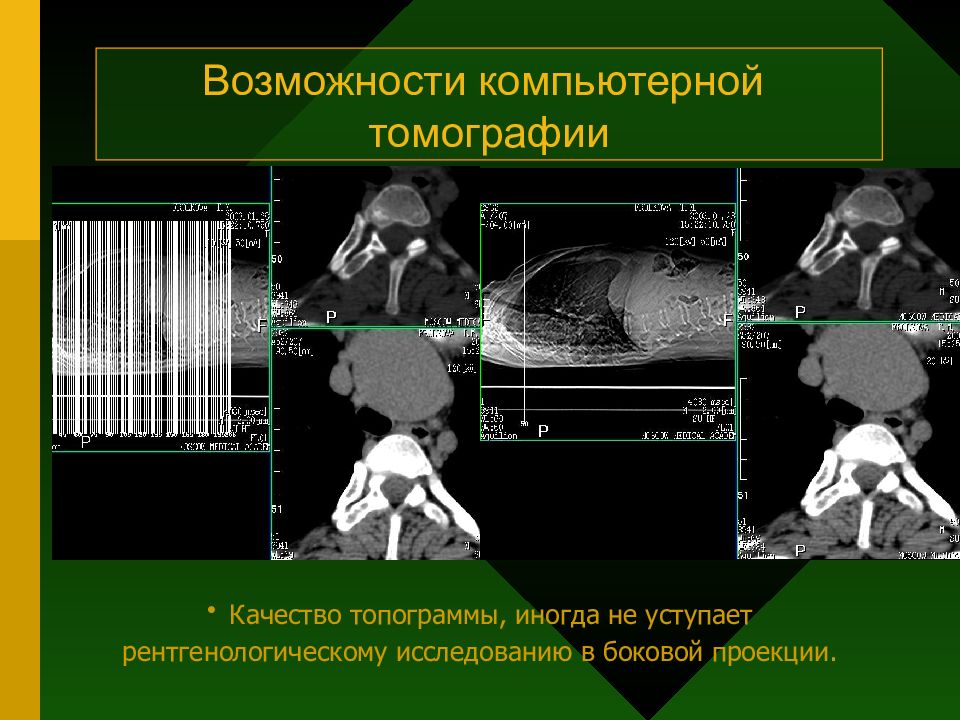

Возможности компьютерной томографии Качество топограммы, иногда не уступает рентгенологическому исследованию в боковой проекции.

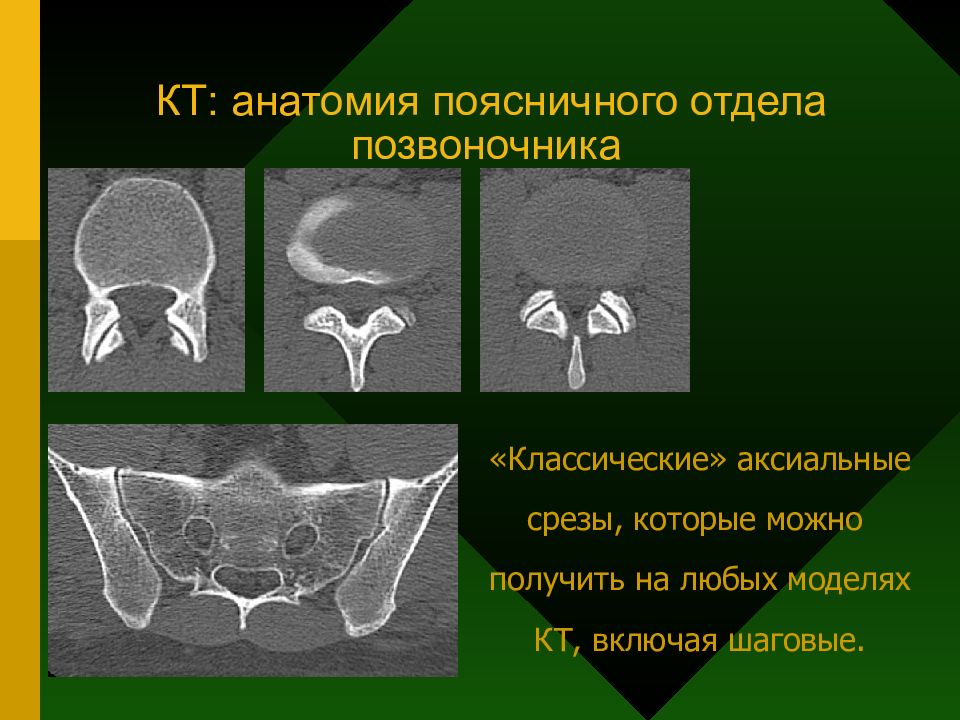

Слайд 31: КТ : анатомия поясничного отдела позвоночника
«Классические» аксиальные срезы, которые можно получить на любых моделях КТ, включая шаговые.

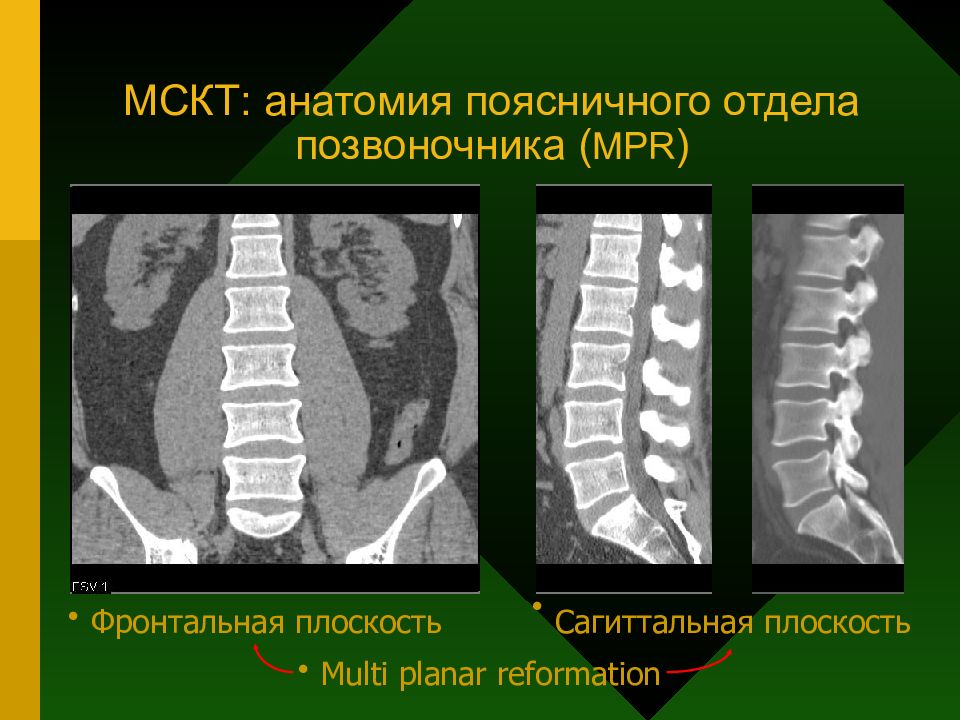

Слайд 32: МСКТ : анатомия поясничного отдела позвоночника ( MPR )
Фронтальная плоскость Сагиттальная плоскость Multi planar reformation

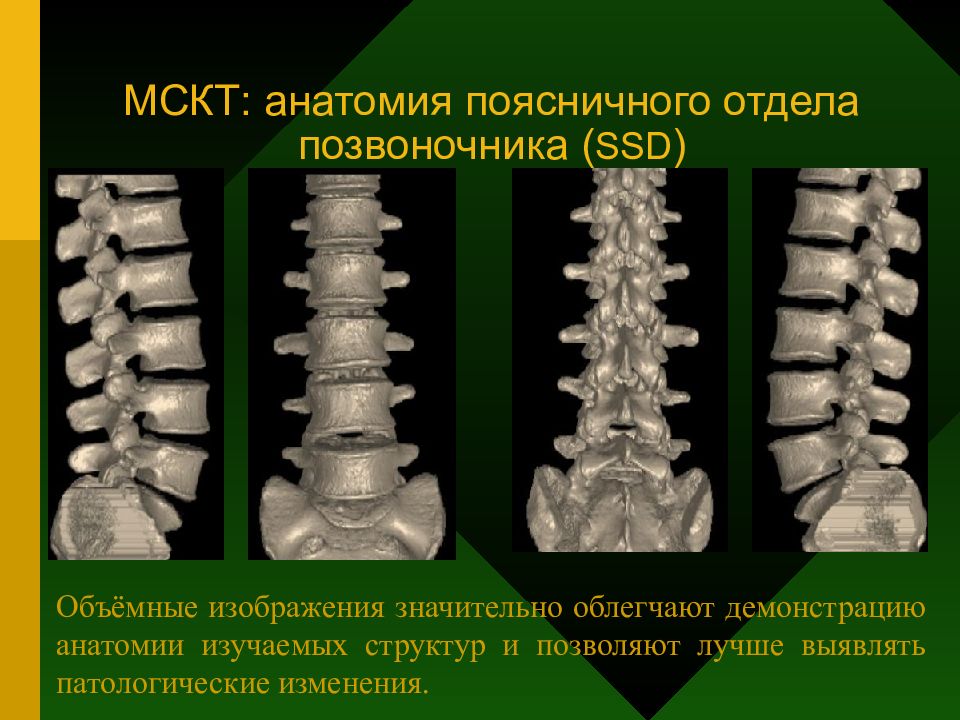

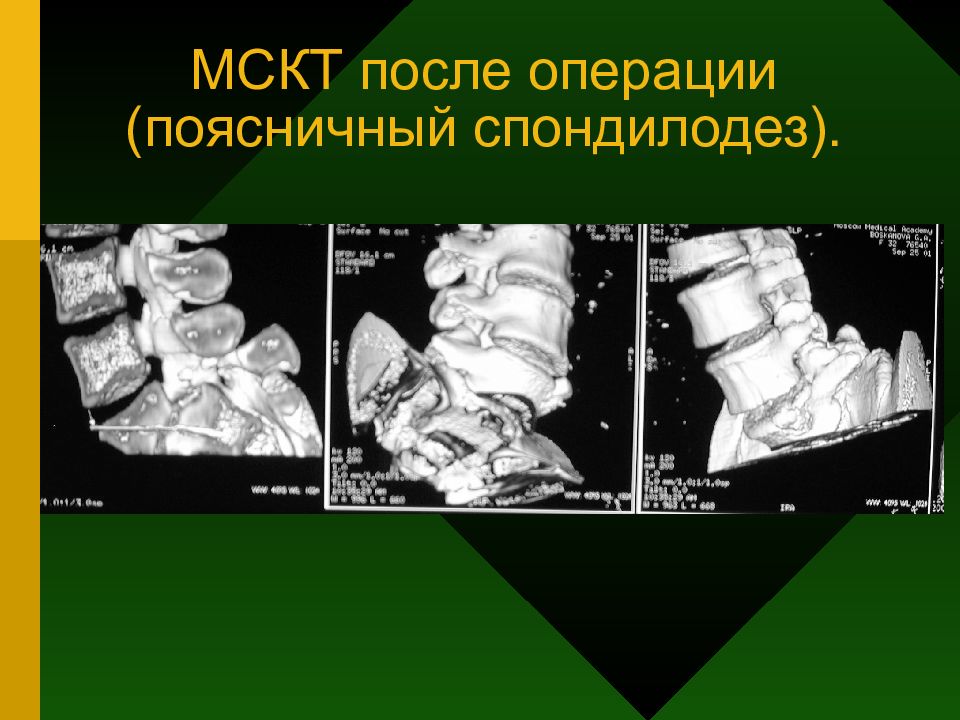

Слайд 33: МСКТ : анатомия поясничного отдела позвоночника ( SSD )
Объёмные изображения значительно облегча ю т демонстрацию анатомии изучаемых структур и позволя ю т лучше выявлять патологические изменения.
Слайд 34: МСКТ : анатомия поясничного отдела позвоночника ( SSD )
Для более детальной визуализации объёмные изображения можно «разрезать» на любом уровне

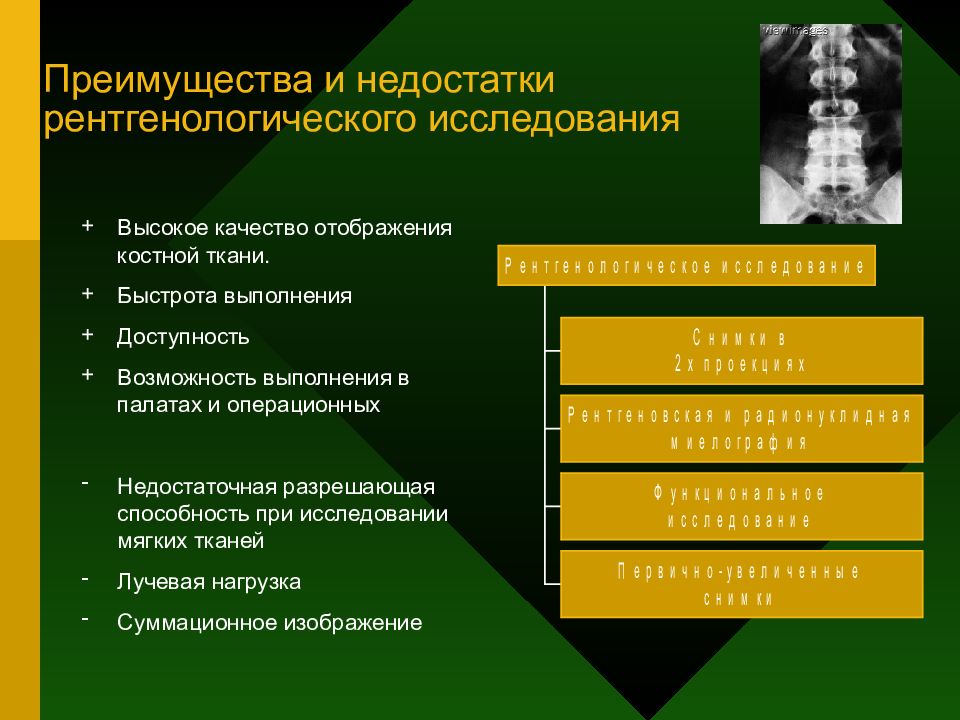

Слайд 35
Преимущества и недостатки рентгенологического исследования Высокое качество отображения костной ткани. Быстрота выполнения Доступность Возможность выполнения в палатах и операционных Недостаточная разрешающая способность при исследовании мягких тканей Лучевая нагрузка Суммационное изображение

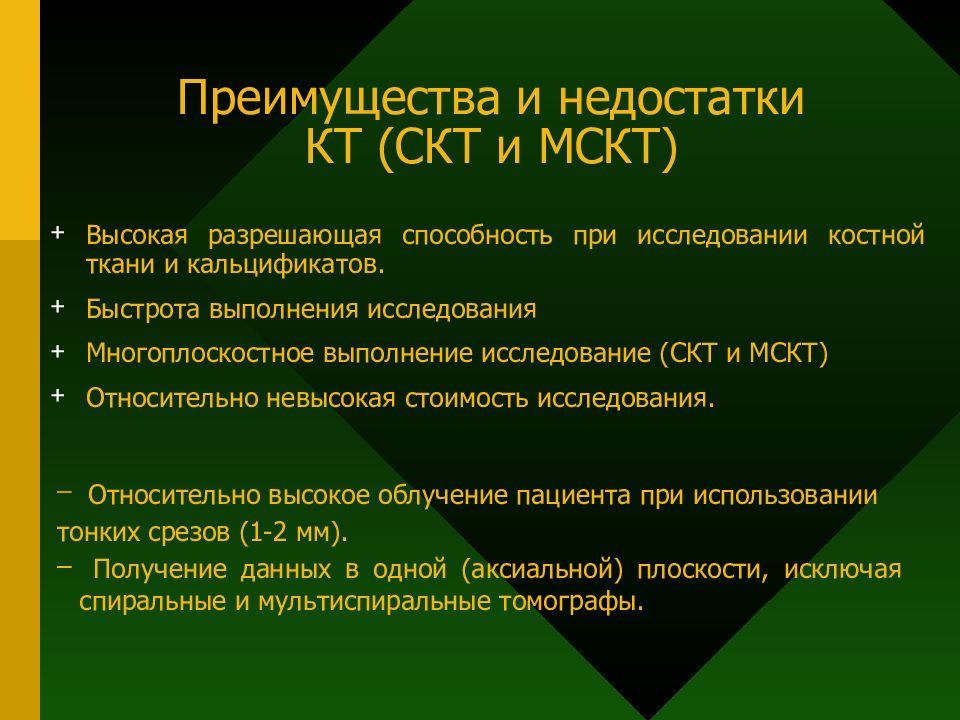

Слайд 36: Преимущества и недостатки КТ (СКТ и МСКТ)
Высокая разрешающая способность при исследовании костной ткани и кальцификатов. Быстрота выполнения исследования Многоплоскостное выполнение исследование (СКТ и МСКТ) Относительно невысокая стоимость исследования. Относительно высокое облучение пациента при использовании тонких срезов (1-2 мм). Получение данных в одной (аксиальной) плоскости, исключая спиральные и мультиспиральные томографы.

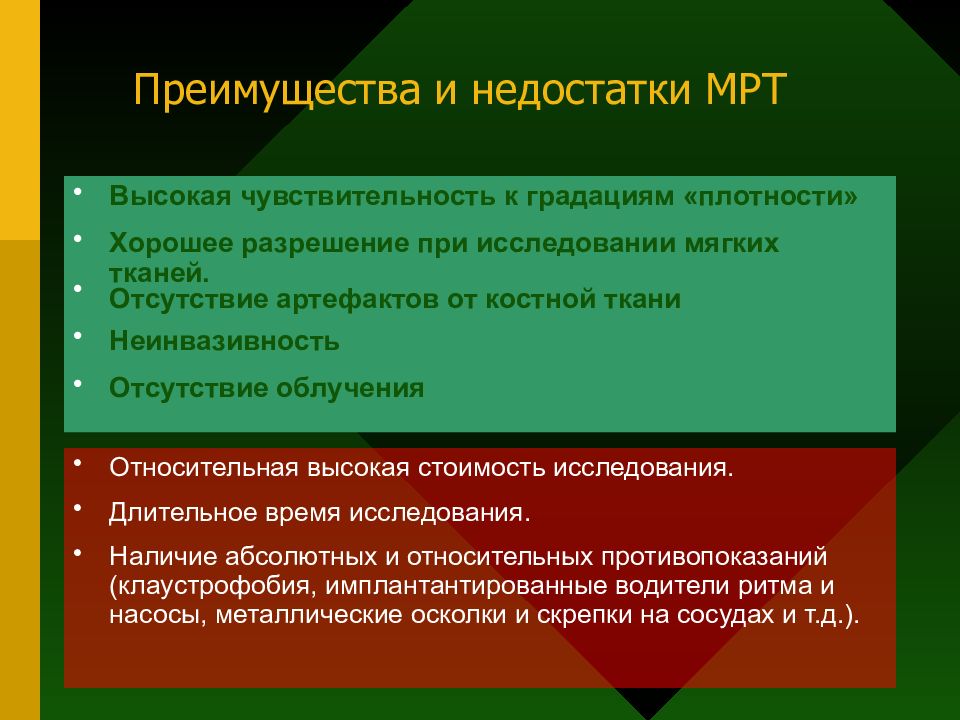

Слайд 37

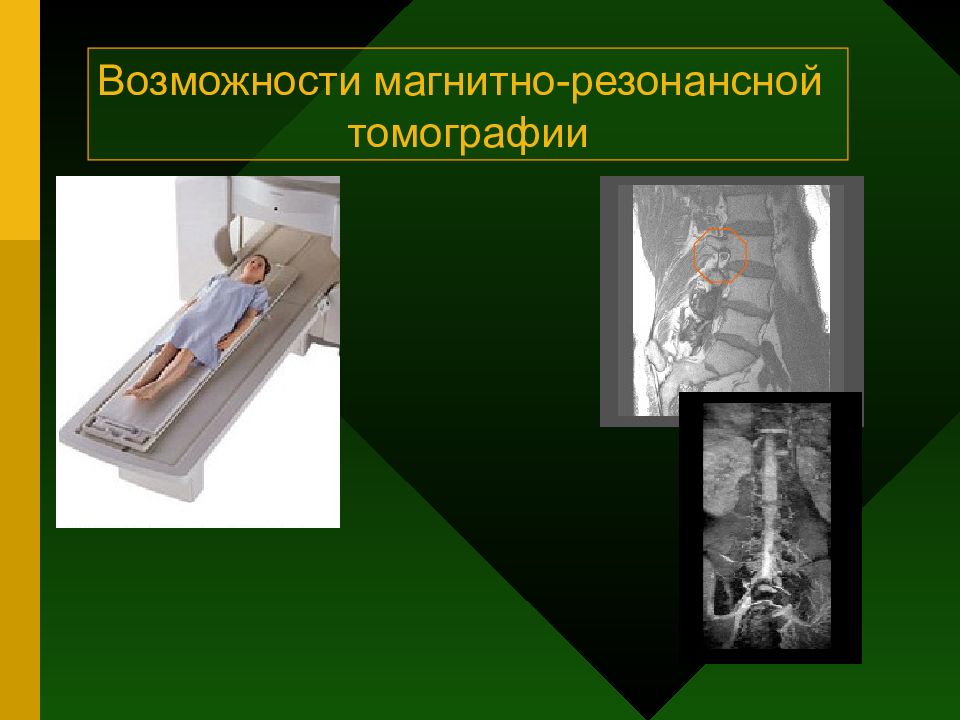

Преимущества и недостатки МРТ Высокая чувствительность к градациям «плотности» Хорошее разрешение при исследовании мягких тканей. Отсутствие артефактов от костной ткани Неинвазивность Отсутствие облучения Относительная высокая стоимость исследования. Длительное время исследования. Наличие абсолютных и относительных противопоказаний (клаустрофобия, имплантантированные водители ритма и насосы, металлические осколки и скрепки на сосудах и т.д.).

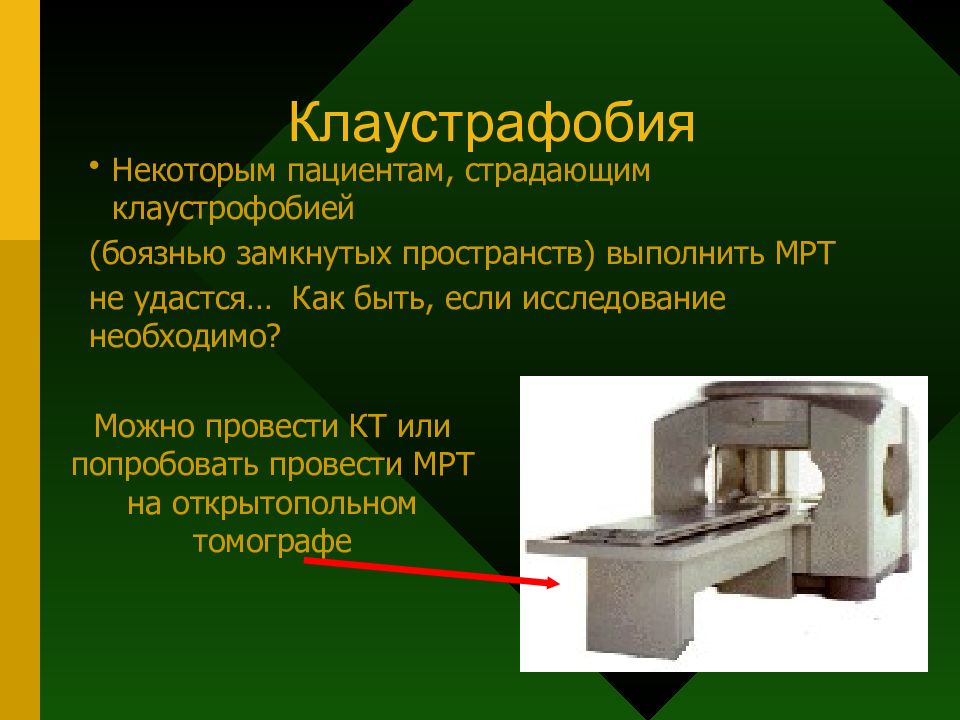

Слайд 38: Клаустрафобия
Некоторым пациентам, страдающим клаустрофобией (боязнью замкнутых пространств) выполнить МРТ не удастся… Как быть, если исследование необходимо? Можно провести КТ или попробовать провести МРТ на открытопольном томографе

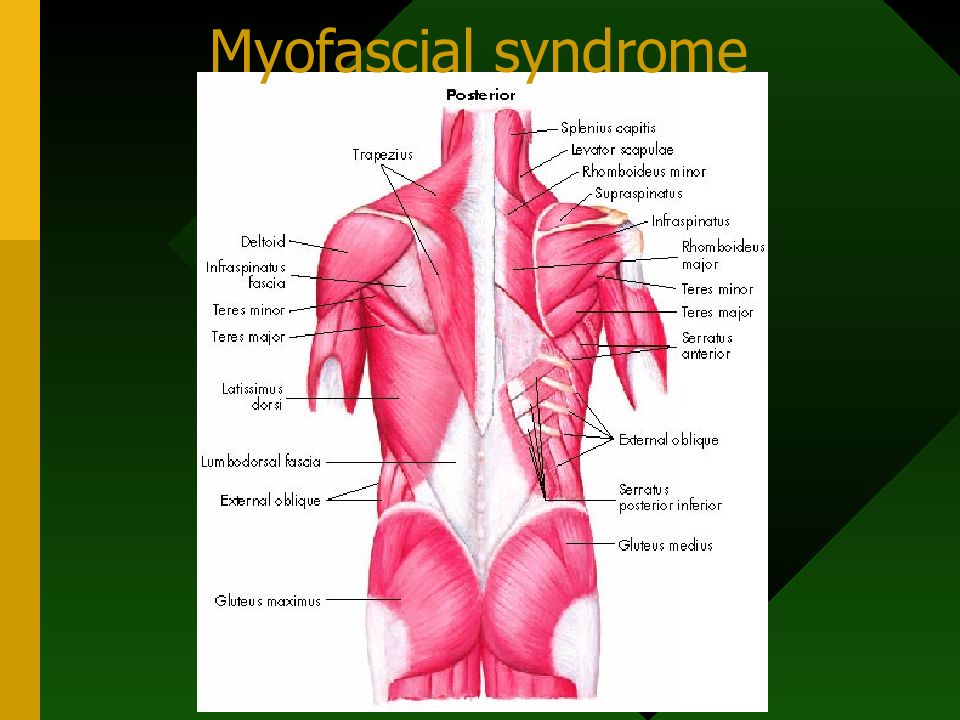

Слайд 39

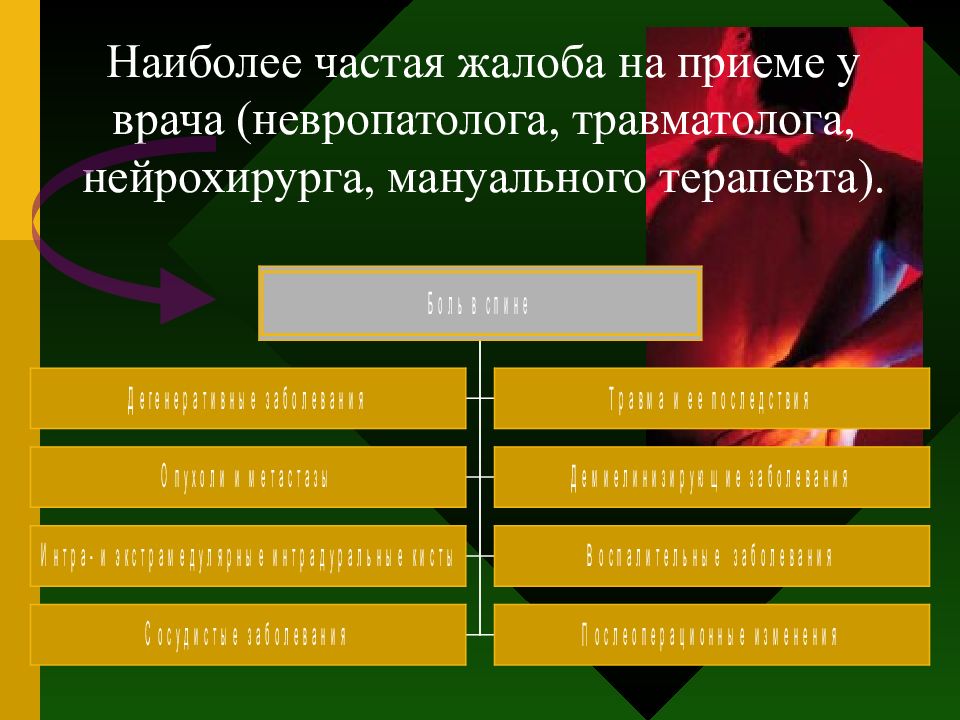

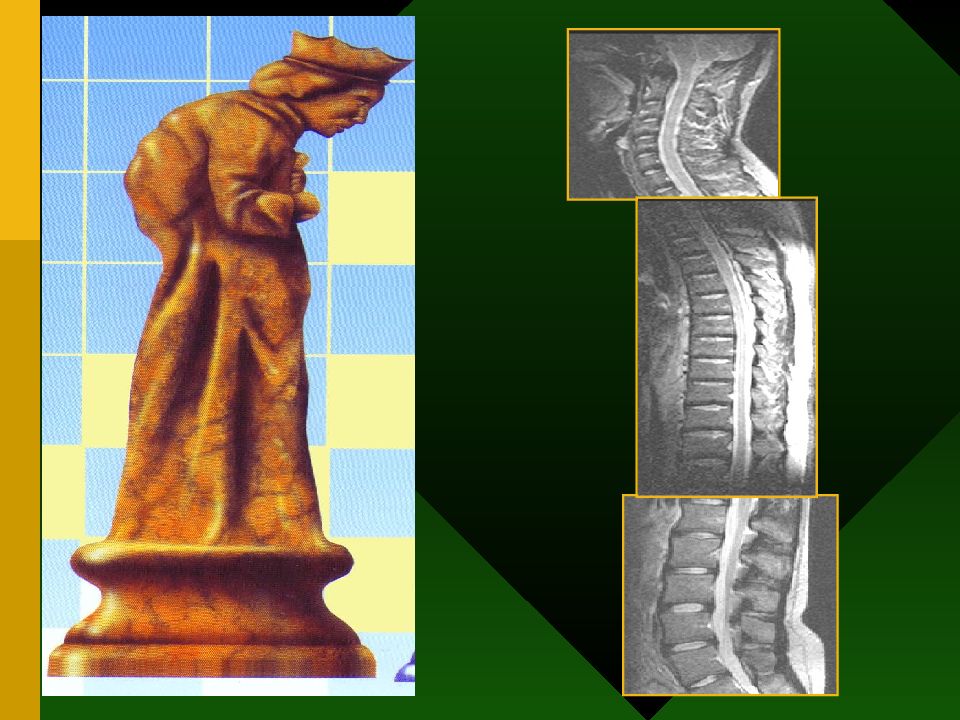

Наиболее частая жалоба на приеме у врача (невропатолога, травматолога, нейрохирурга, мануального терапевта).

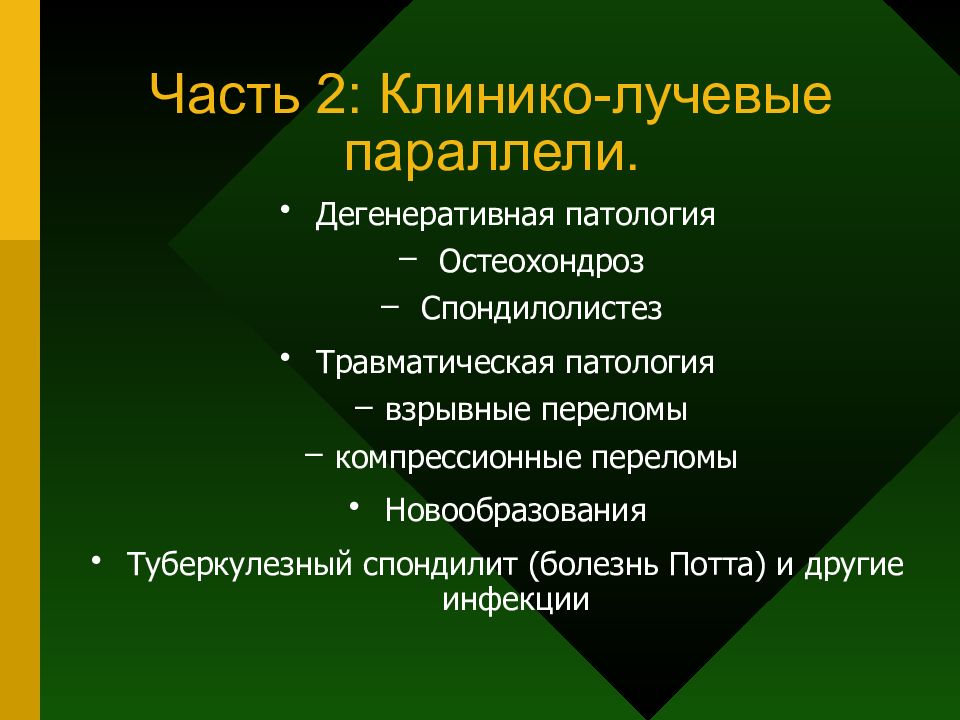

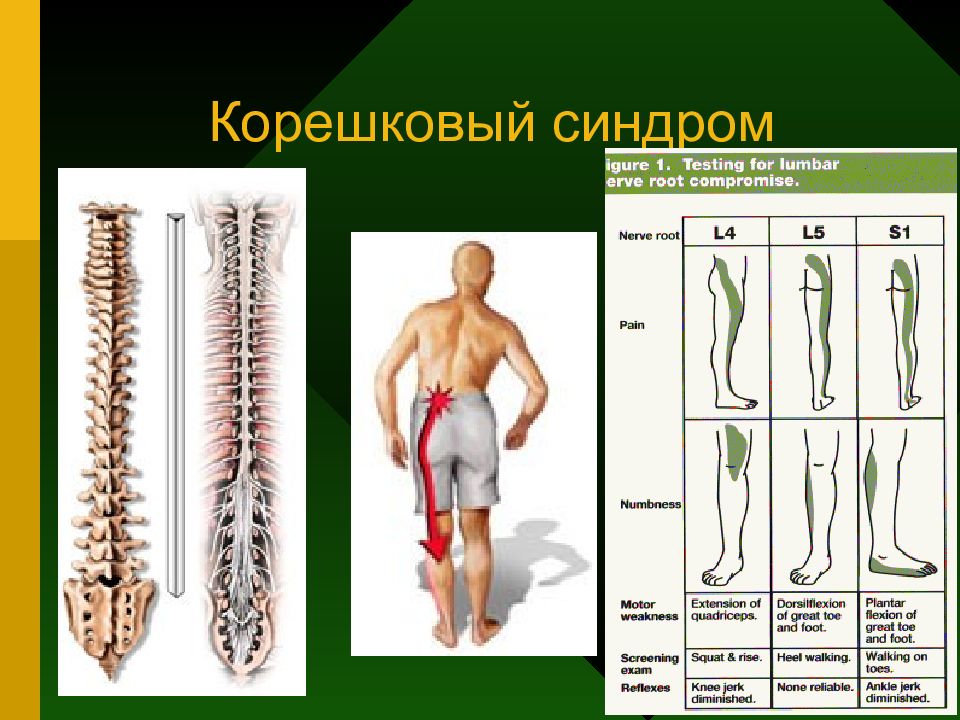

Слайд 40: Часть 2: Клинико-лучевые параллели

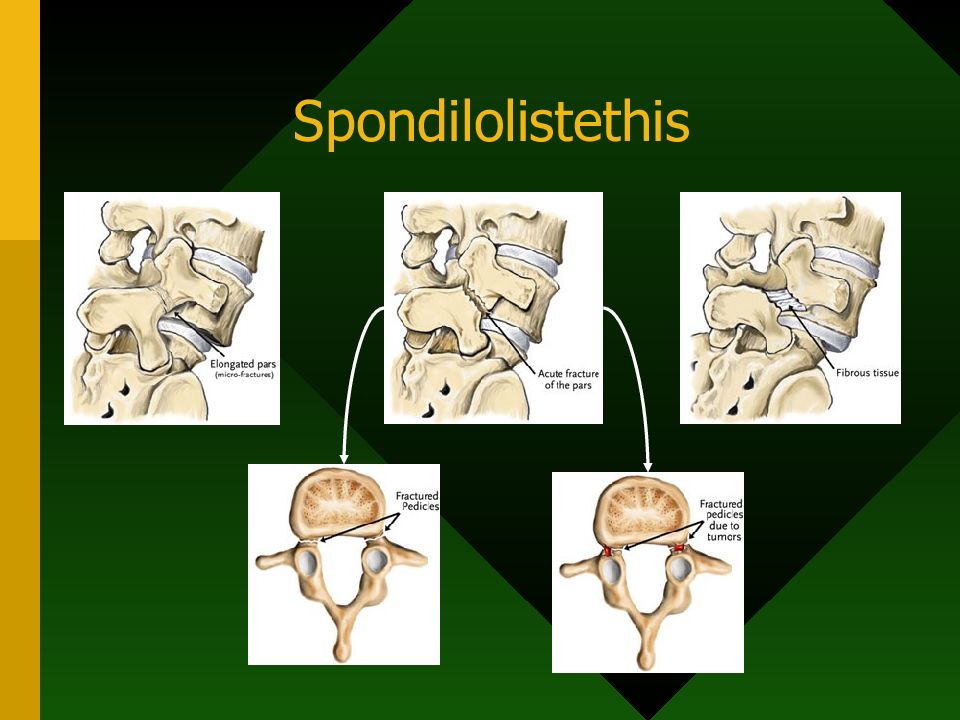

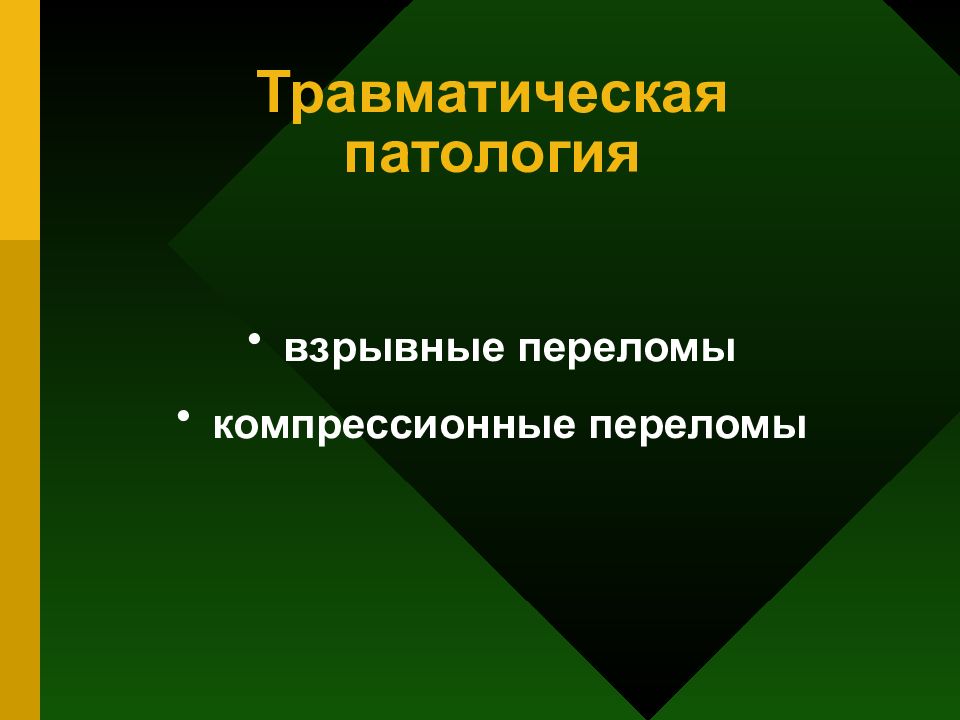

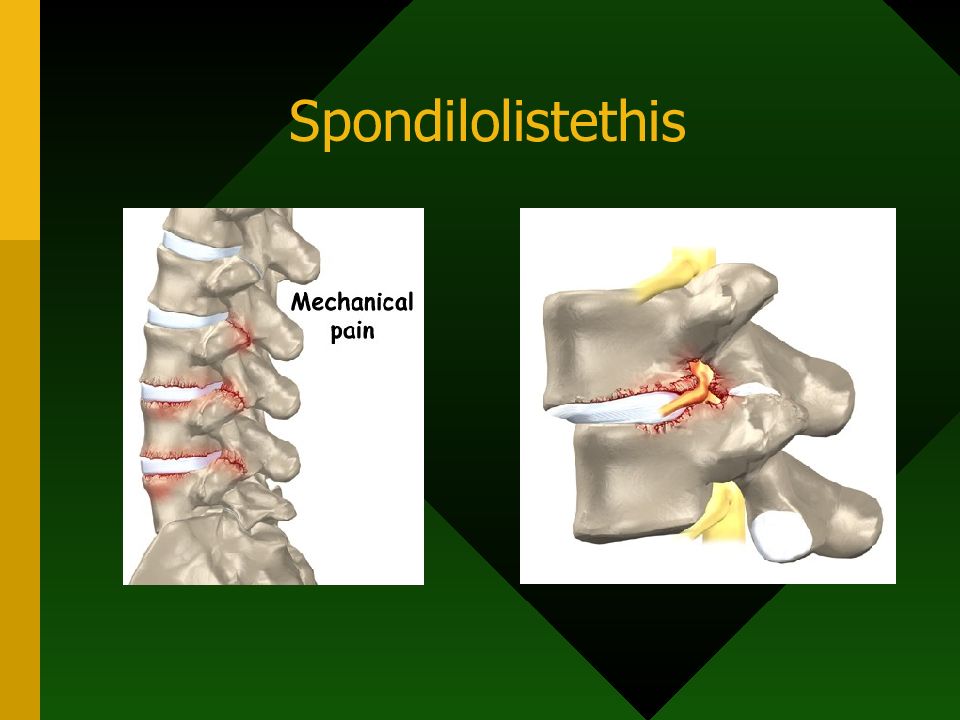

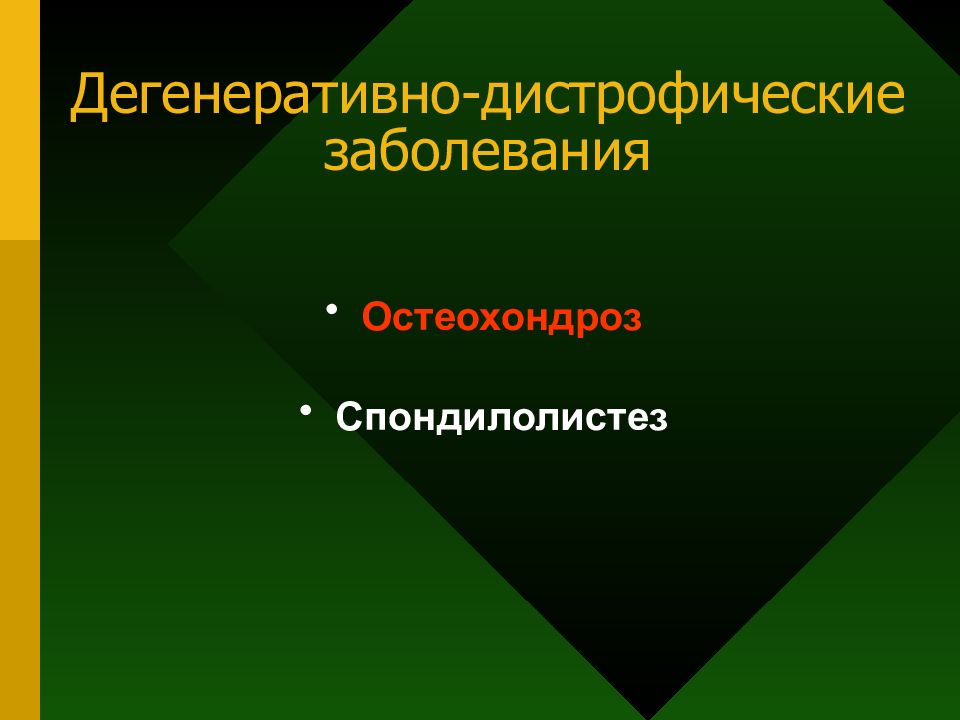

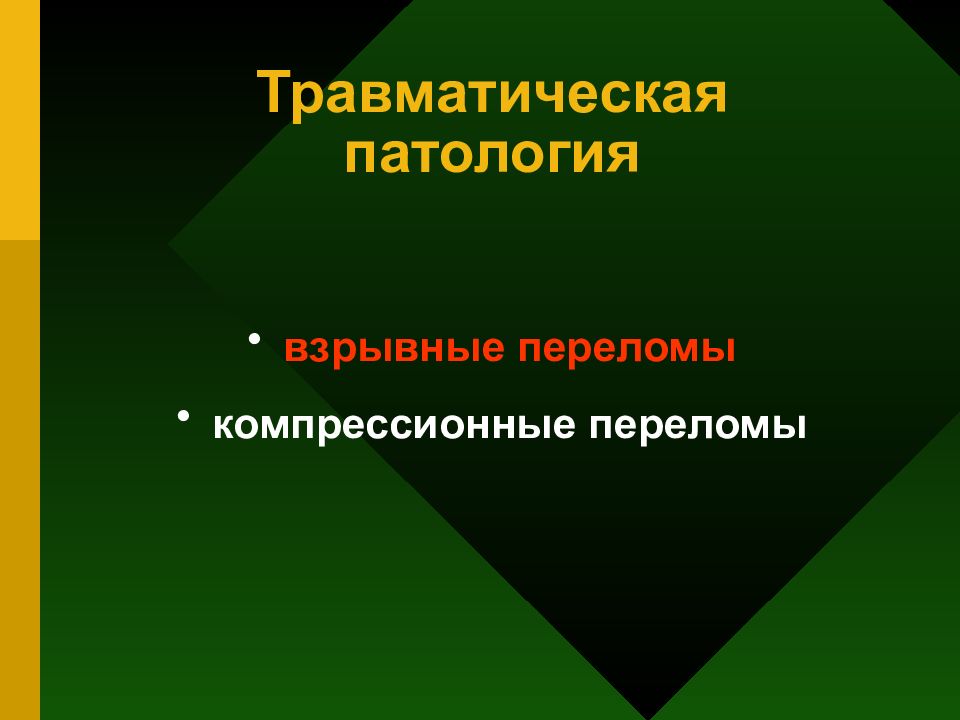

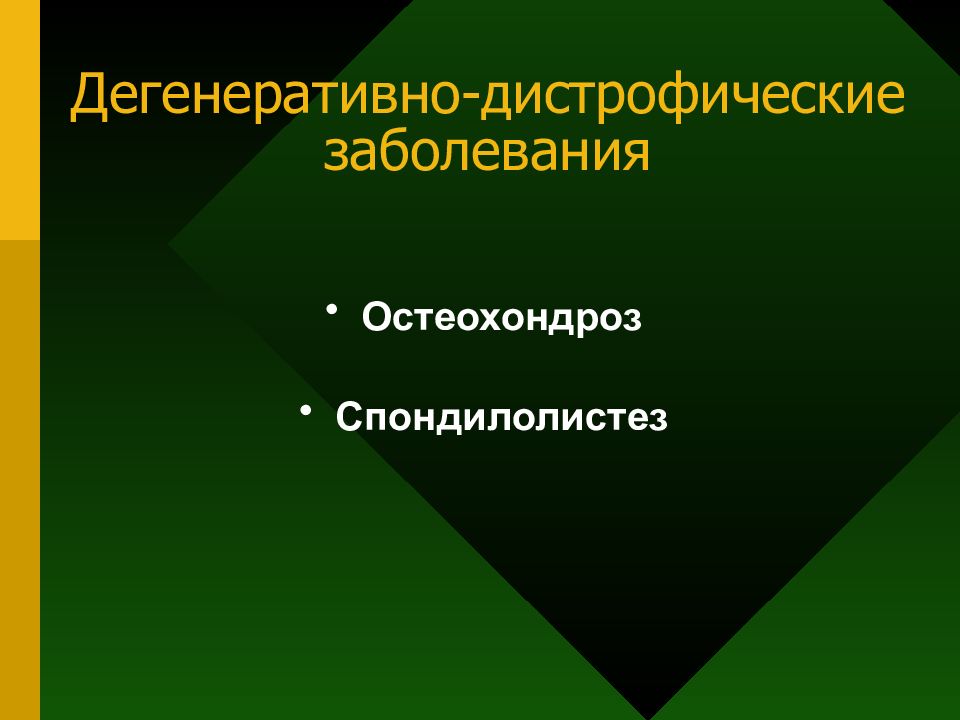

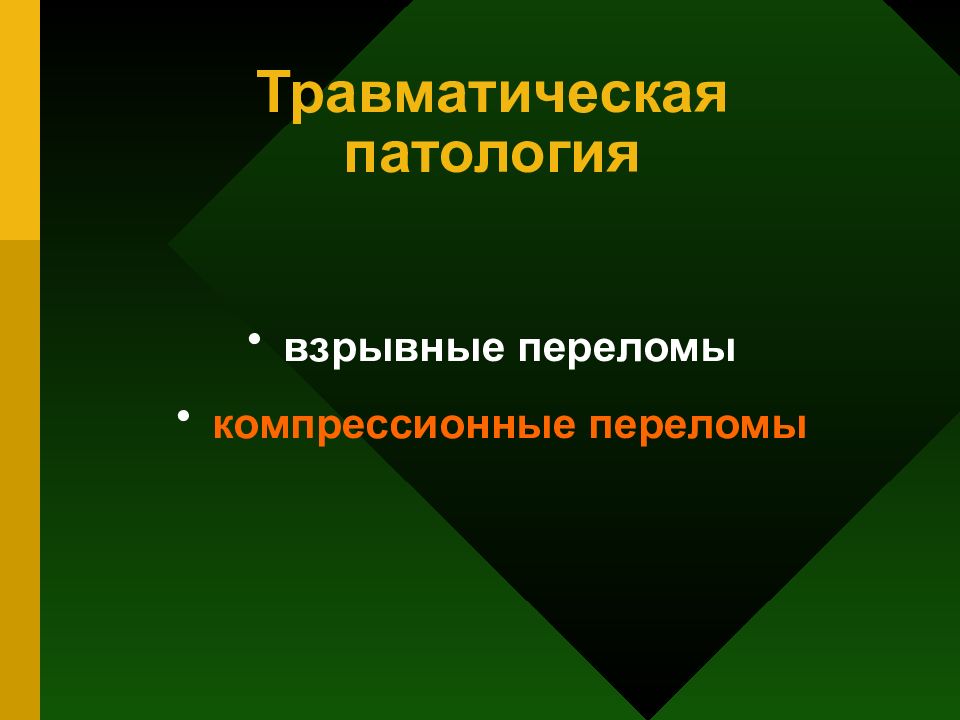

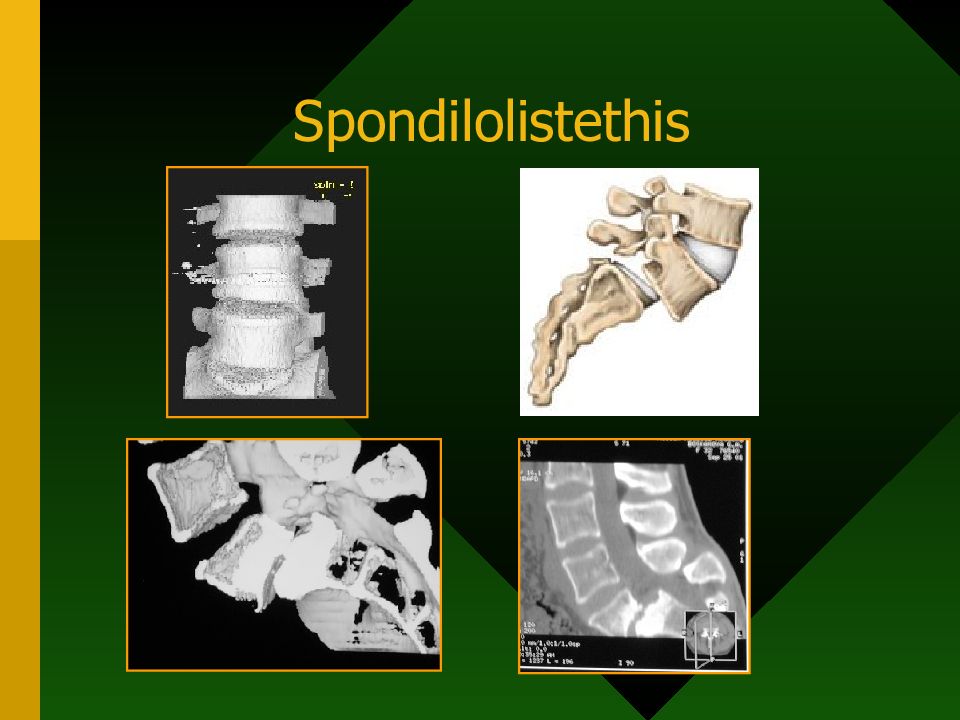

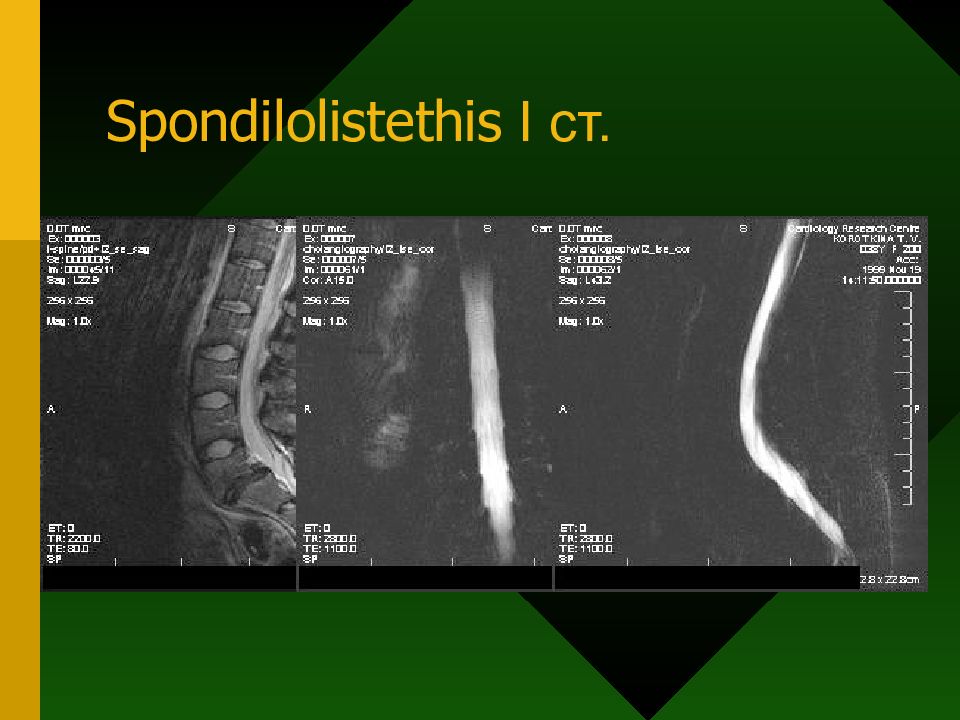

Дегенеративная патология Остеохондроз Спондилолистез Травматическая патология взрывные переломы компрессионные переломы Новообразования Туберкулез ный спондилит (болезнь Потта) и другие инфекции

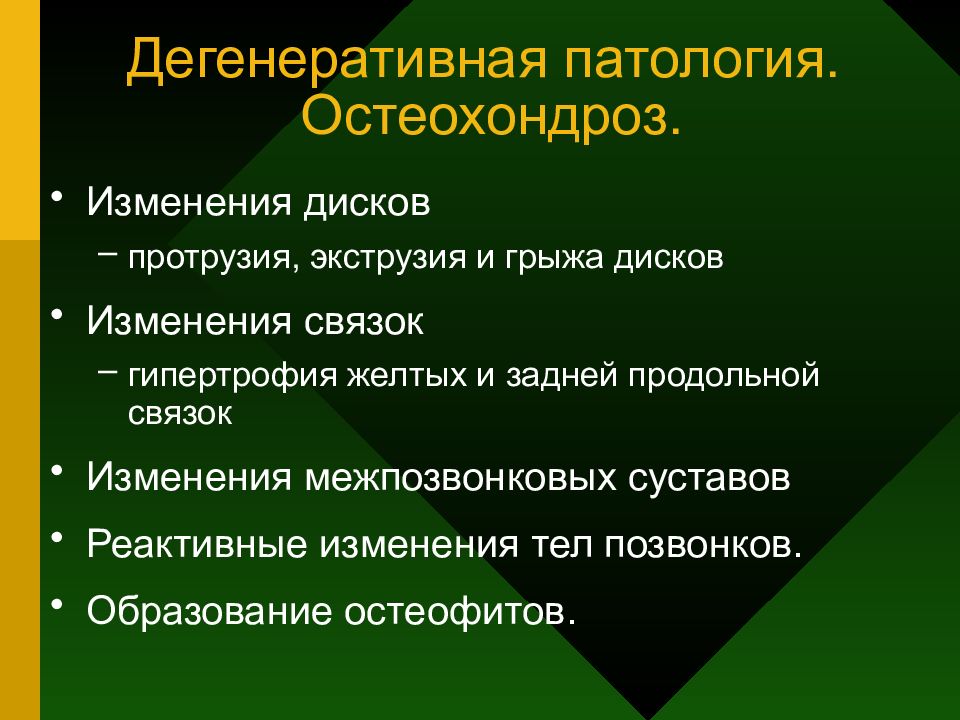

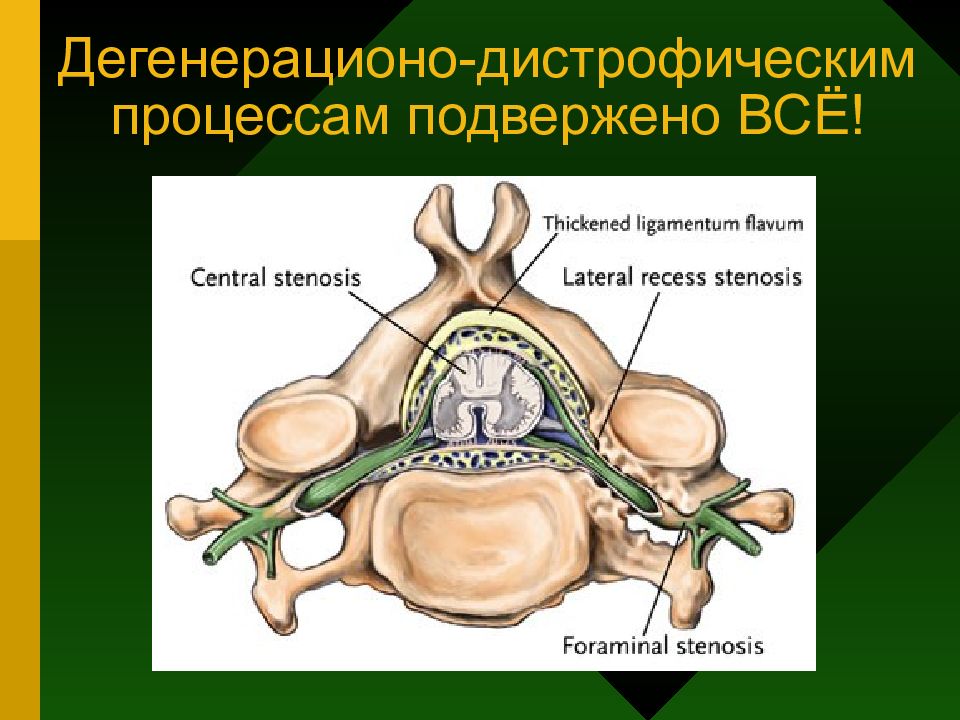

Слайд 44: Дегенеративная патология. Остеохондроз
Изменения дисков протрузия, экструзия и грыжа дисков Изменения связок гипертрофия желтых и задней продольной связок Изменения межпозвонковых суставов Реактивные изменения тел позвонков. Образование остеофитов.

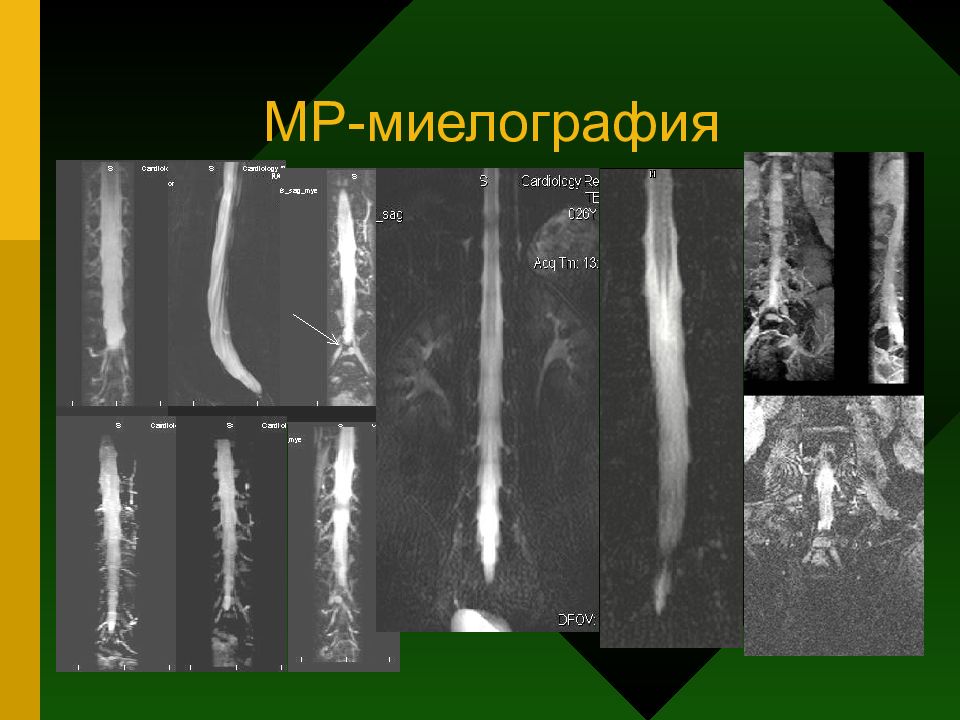

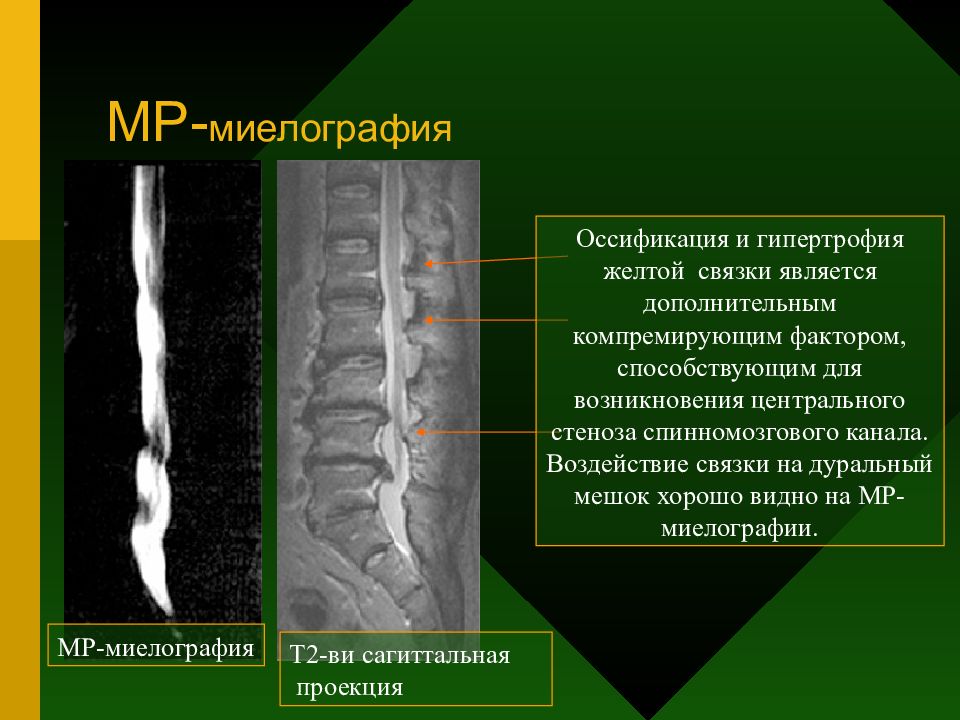

Слайд 47: МР- миелография

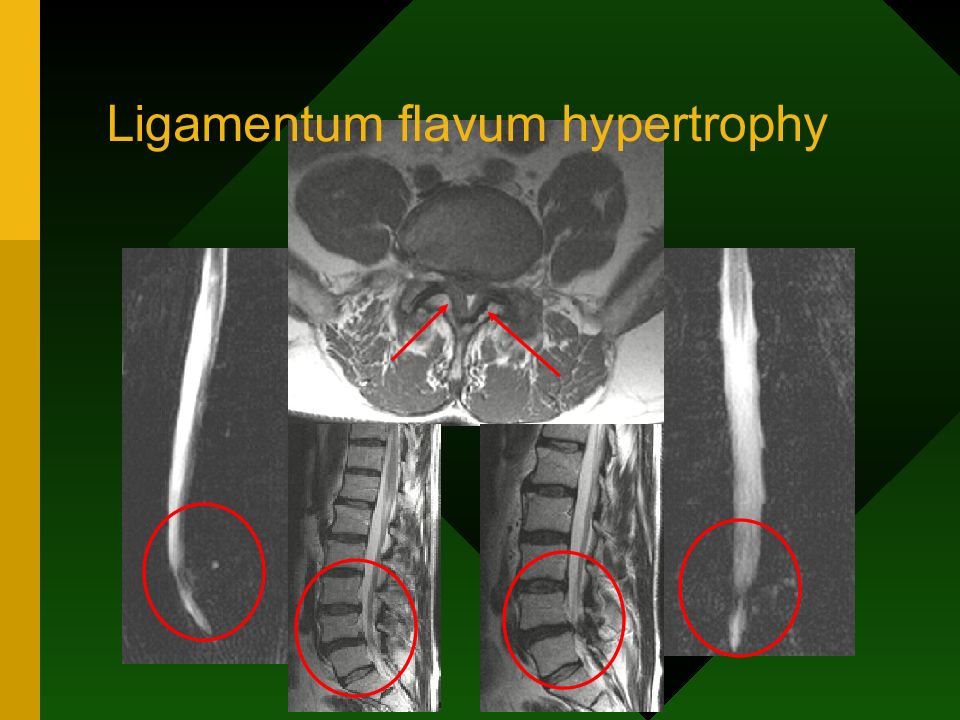

Оссификация и гипертрофия желтой связки является дополнительным компремирующим фактором, способствующим для возникновения центрального стеноза спинномозгового канала. Воздействие связки на дуральный мешок хорошо видно на МР-миелографии. МР-миелография Т2-ви сагиттальная проекция

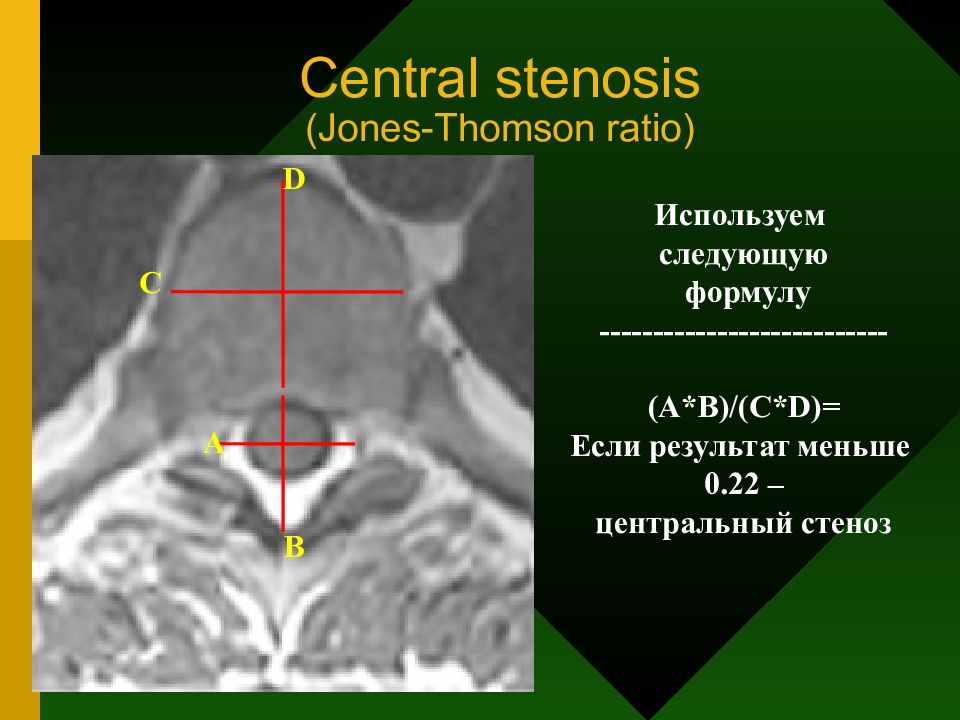

Слайд 48: Central stenosis ( Jones-Thomson ratio)
C D A B Используем следующую формулу --------------------------- ( A*B)/(C*D)= Если результат меньше 0.22 – центральный стеноз

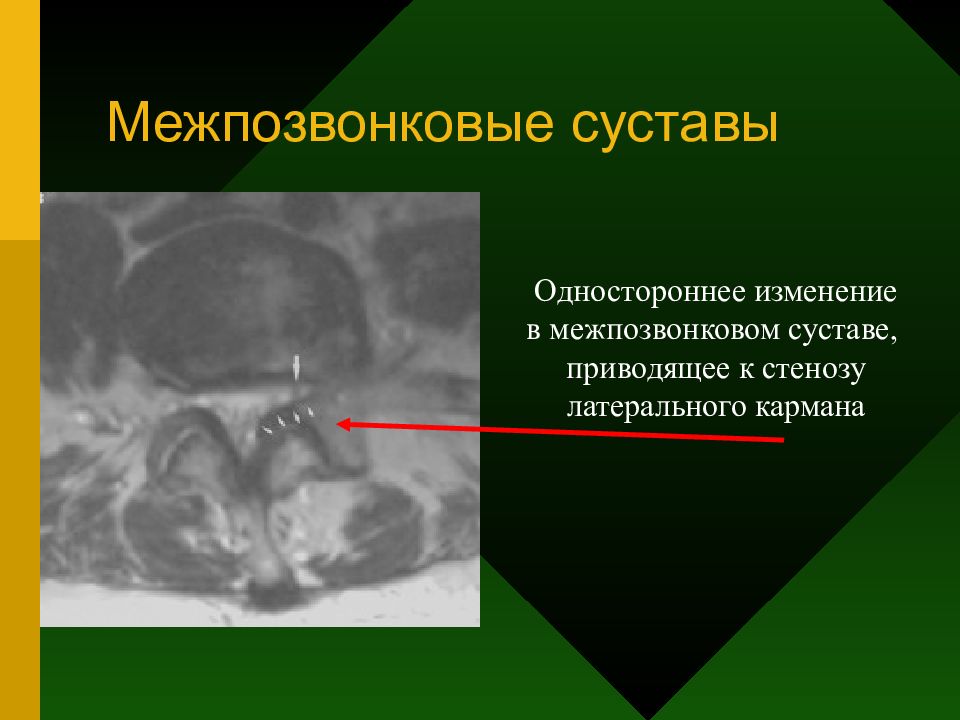

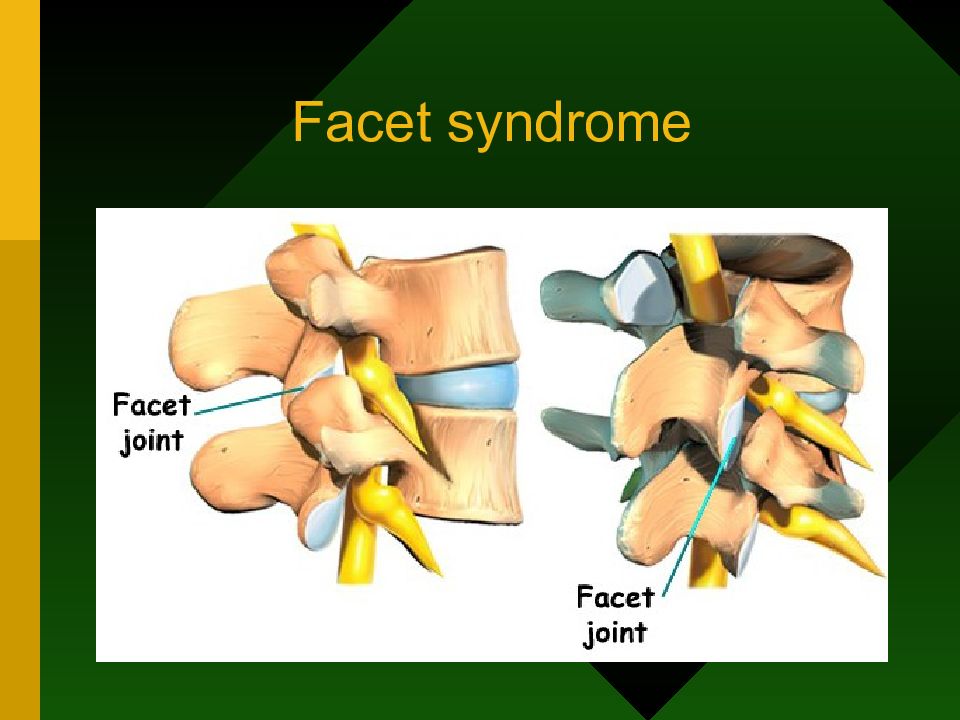

Слайд 51: Межпозвонковые суставы
Одностороннее изменение в межпозвонковом суставе, приводящее к стенозу латерального кармана
Слайд 52: Стеноз латерального канала
Ширина латерального канала должна быть не меньше 4-5 мм

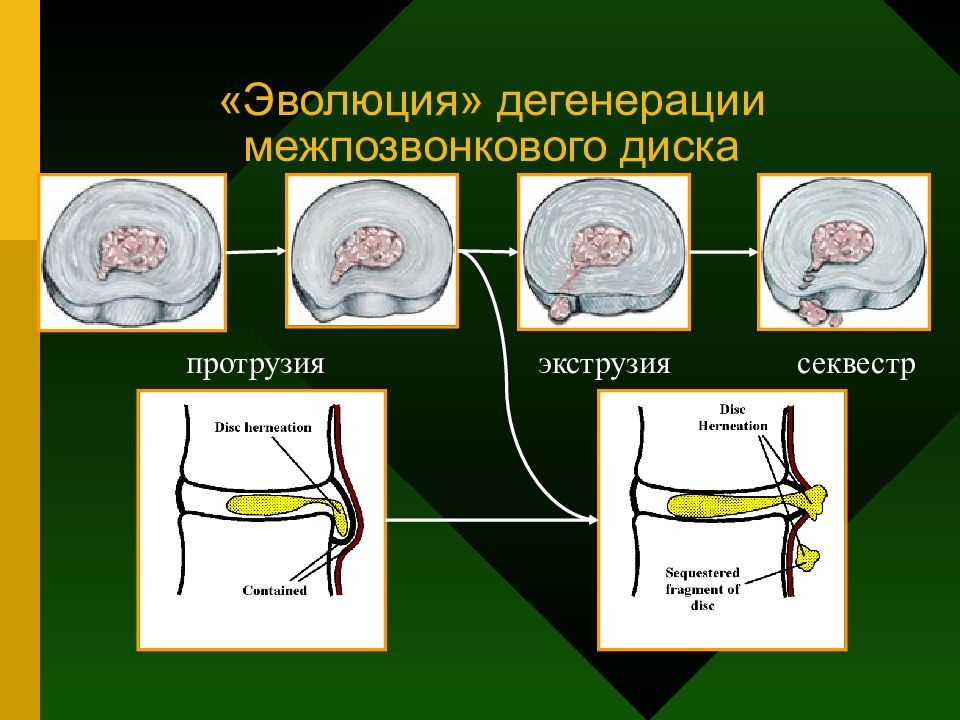

Слайд 54: Эволюция» дегенерации межпозвонкового диска
экструзия секвестр протрузия

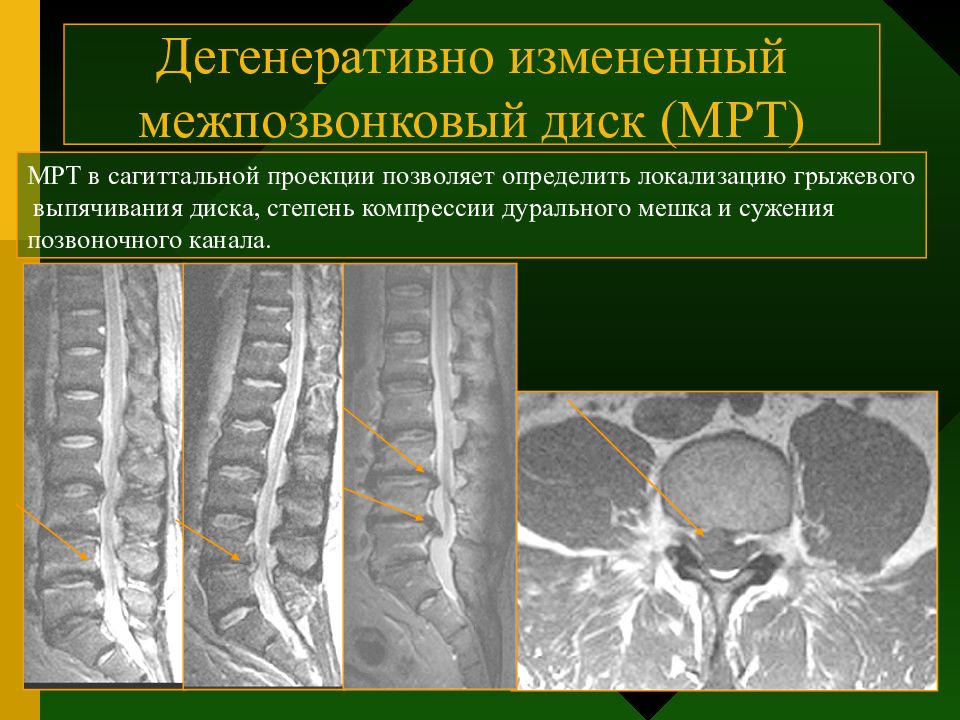

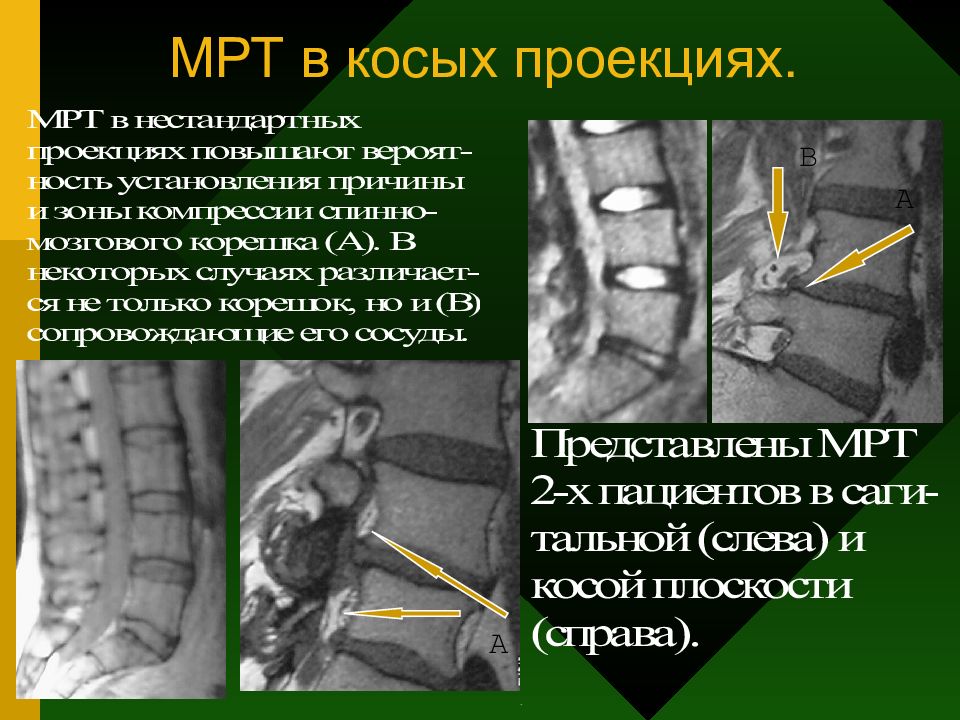

Слайд 55
Дегенеративно измененный межпозвонковый диск (МРТ) МРТ в сагиттальной проекции позволяет определить локализацию грыжевого выпячивания диска, степень компрессии дурального мешка и сужения позвоночного канала.

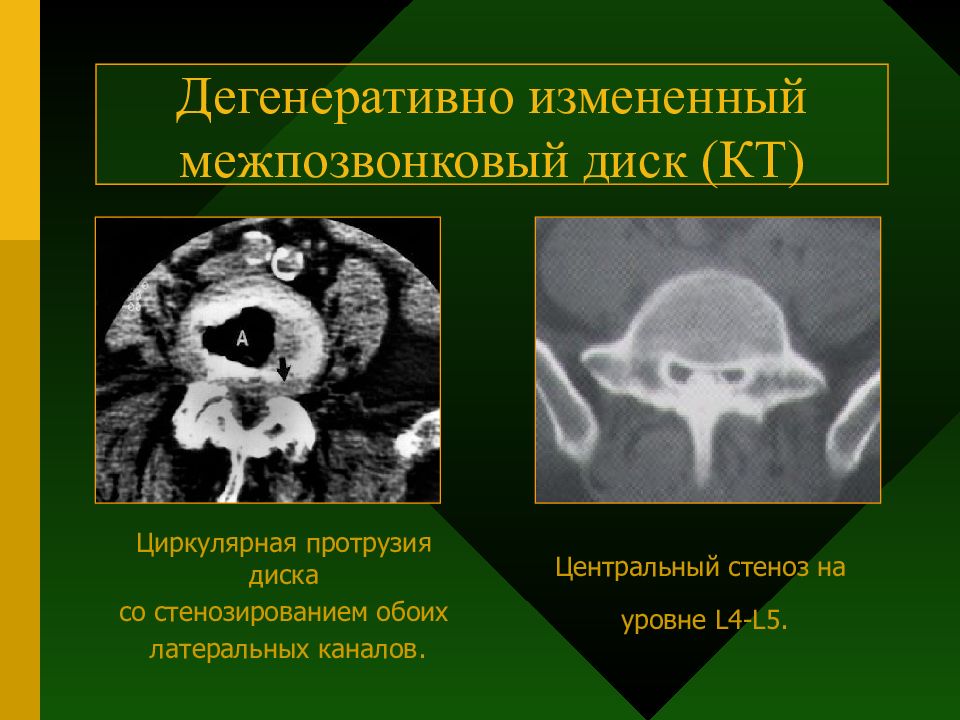

Слайд 56: Дегенеративно измененный межпозвонковый диск (КТ)
Циркулярная протрузия диска со стенозированием обоих латеральных каналов. Центральный стеноз на уровне L4-L5.
Слайд 61

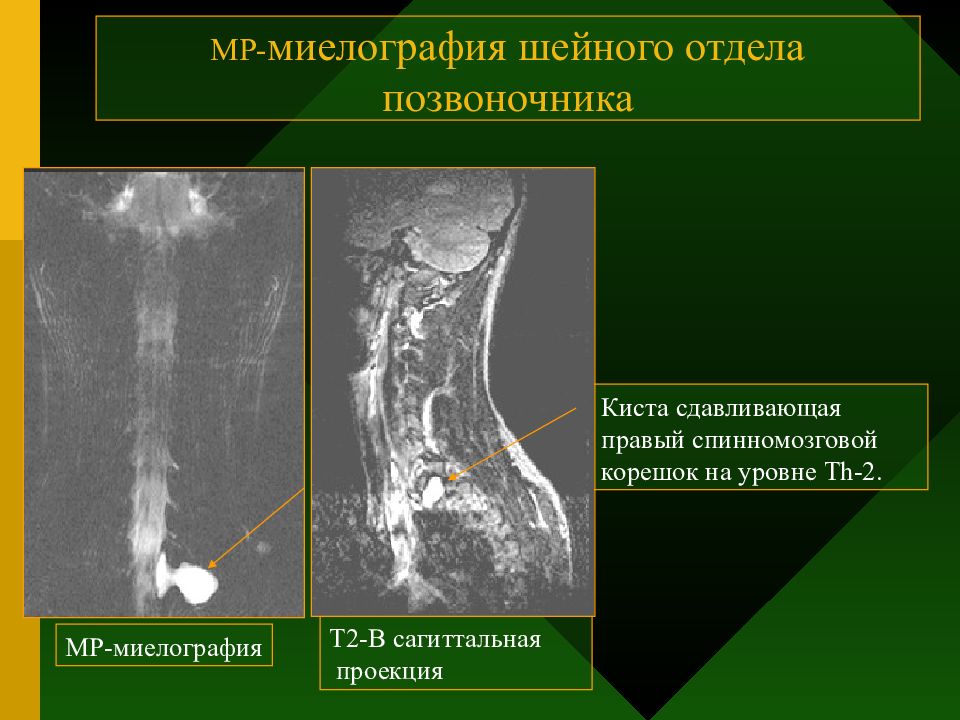

МР- миелография шейного отдела позвоночника Т2-В сагиттальная проекция МР-миелография Киста сдавливающая правый спинномозговой корешок на уровне Th-2.

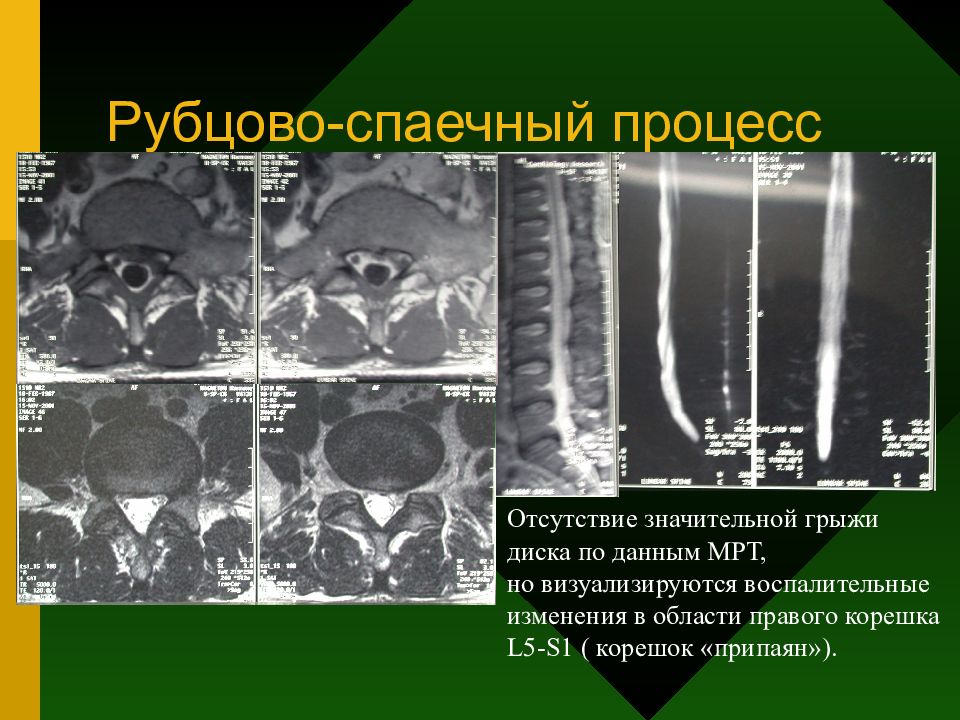

Слайд 63: Рубцово-спаечный процесс
Отсутствие значительной грыжи диска по данным МРТ, но визуализируются воспалительные изменения в области правого корешка L5-S1 ( корешок «припаян»).

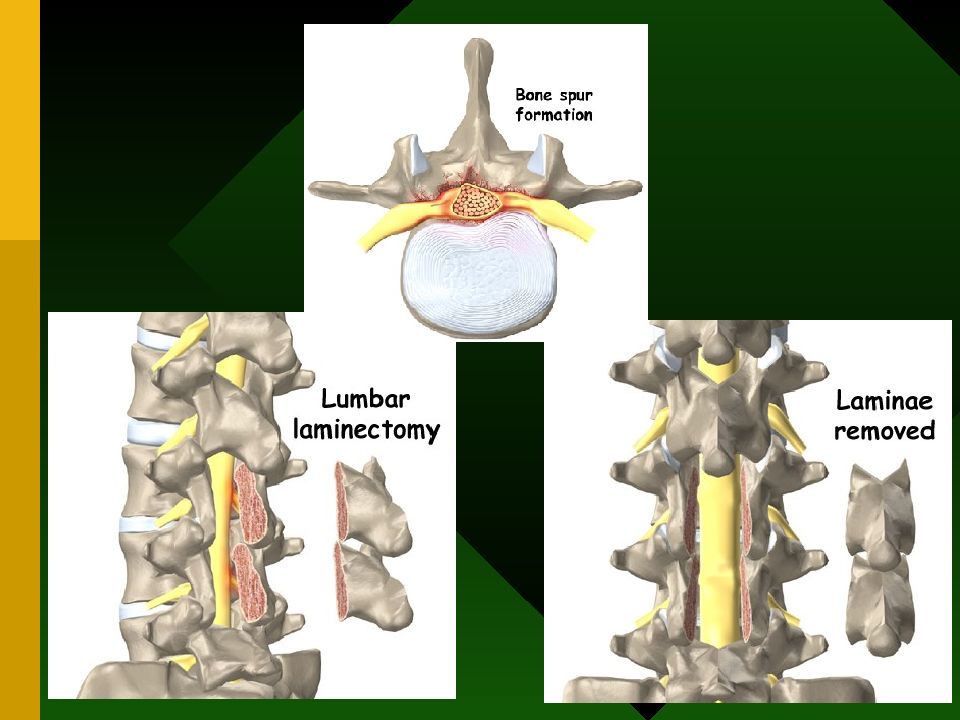

Слайд 64: 5-е сутки после интерламинарной дискэтомии и радикулолиза корешка S1 справа
Болевой синдром и анталгический сколиоз купированны. Больной активизирован в поясничном корсете на 5-е сутки. Швы сняты на 12-е сутки.

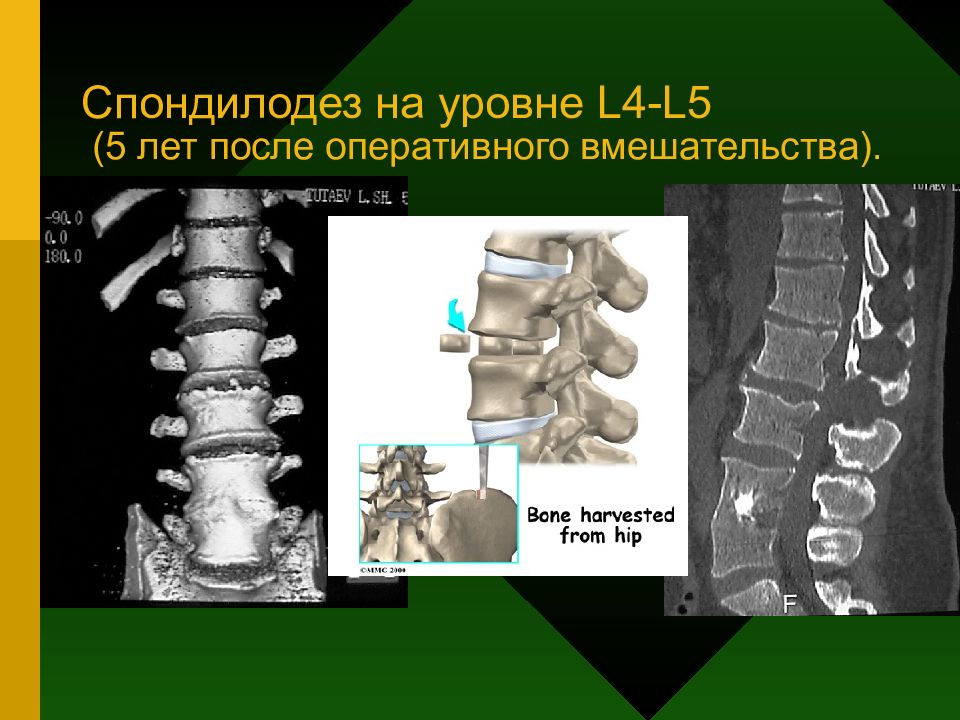

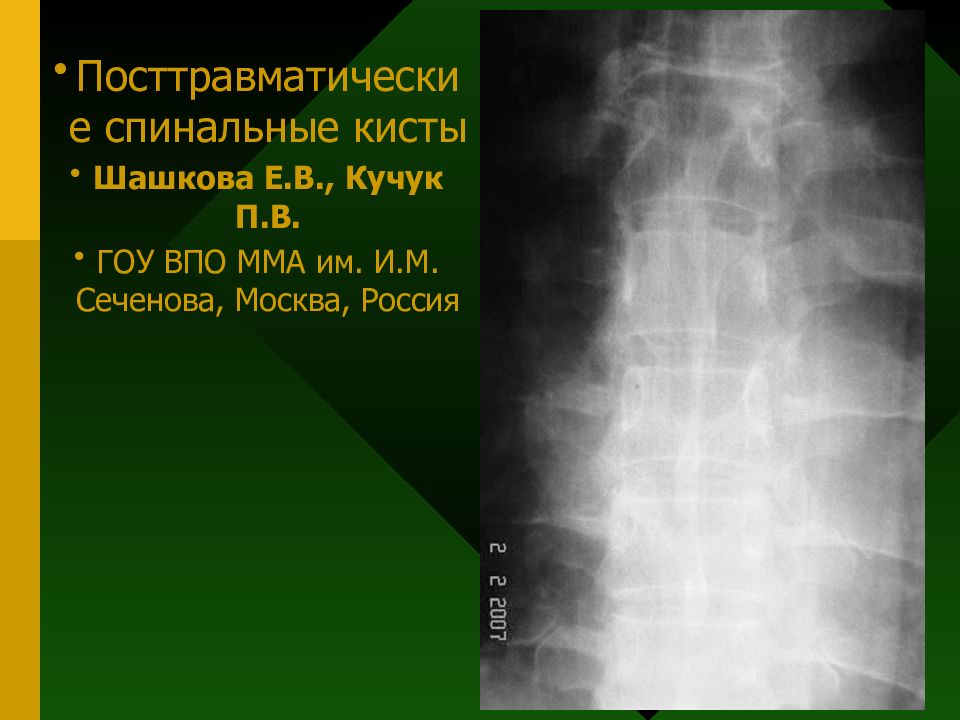

Слайд 71
Посттравматические спинальные кисты Шашкова Е.В., Кучук П.В. ГОУ ВПО ММА им. И.М. Сеченова, Москва, Россия

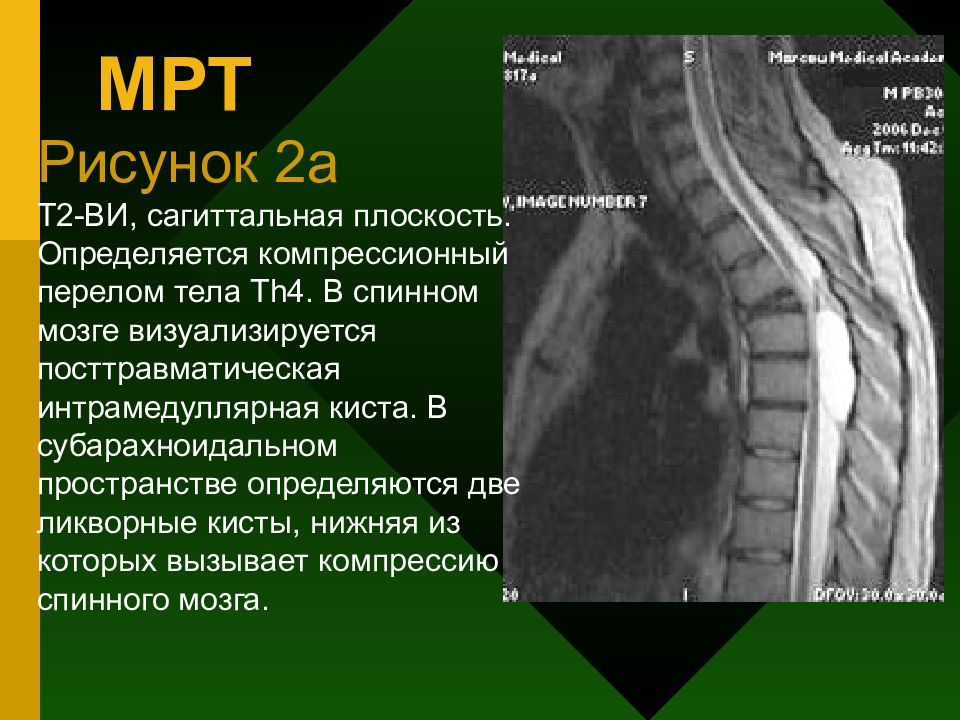

Слайд 72: МРТ
Рисунок 2a Т2-ВИ, сагиттальная плоскость. Определяется компрессионный перелом тела Th4. В спинном мозге визуализируется посттравматическая интрамедуллярная киста. В субарахноидальном пространстве определяются две ликворные кисты, нижняя из которых вызывает компрессию спинного мозга.
Слайд 73
Рисунок 2c Т1-ВИ, фронтальная плоскость. Определяются две арахноидальные кисты, нижняя из которых вызывает расширение спинномозгового канала. Рисунок 2d Т2-ВИ, сагиттальная плоскость, после оперативного вмешательства. Определяется истончение спинного мозга на уровне Th4-Th5, арахноидальные кисты не визуализируются.
Слайд 74
Рисунок 3b Рубцово-спаечные образования сняты, арахноидальные кисты вскрыты. Рисунок 3c Установлен шунт между арахноидальными кистами. В операционном поле определяются две арахноидальные кисты, разделённые рубцово-спаечными образованиями.

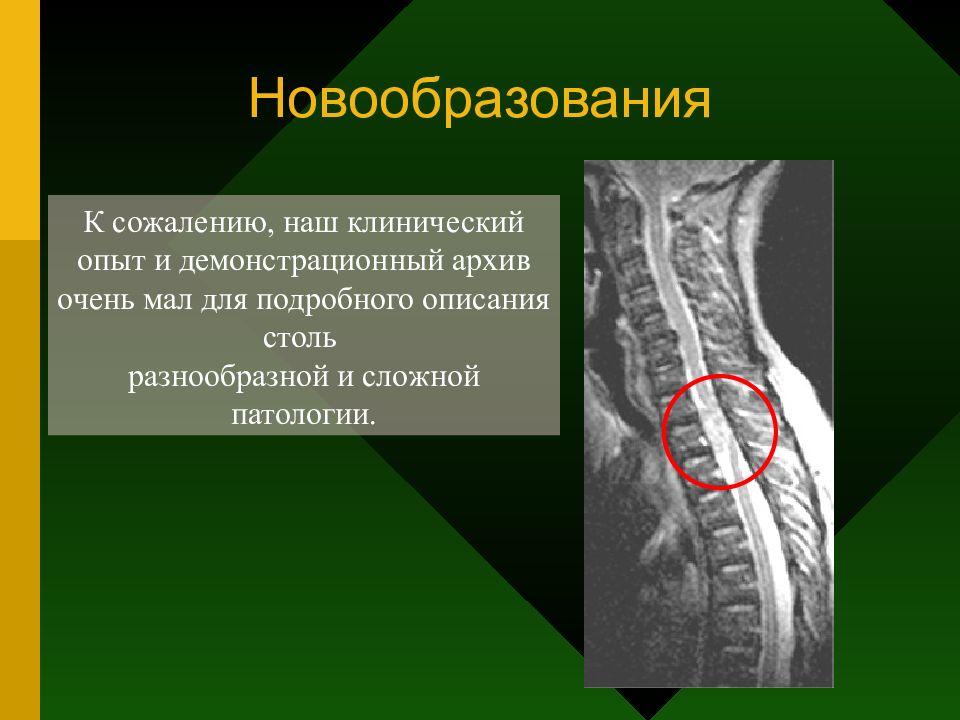

Слайд 76: Новообразования
К сожалению, наш клинический опыт и демонстрационный архив очень мал для подробного описания столь разнообразной и сложной патологии.

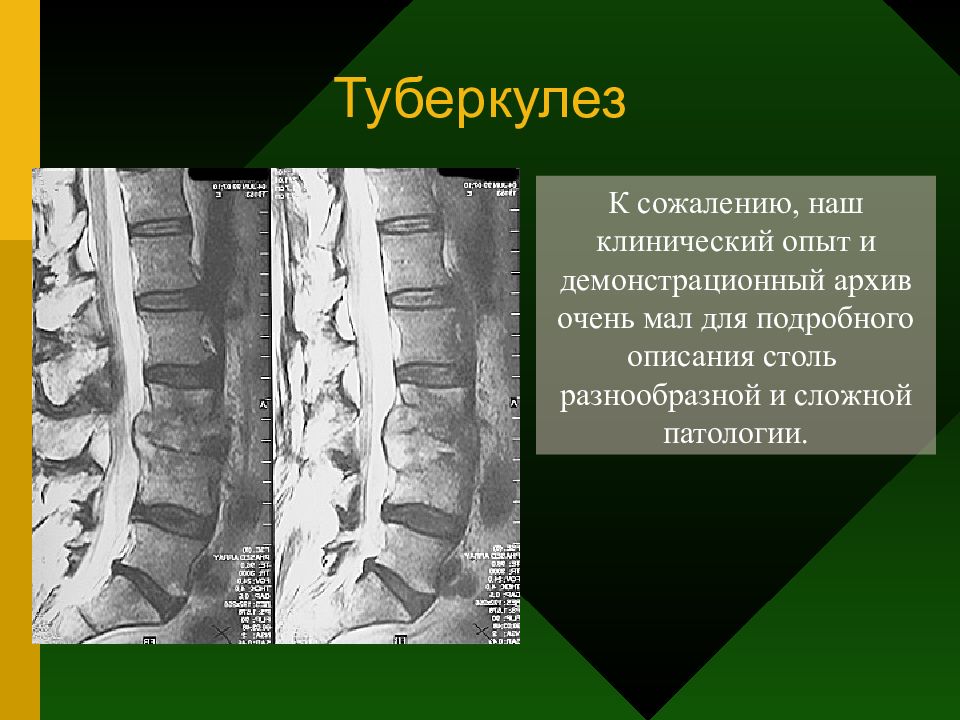

Слайд 77: Туберкулез
К сожалению, наш клинический опыт и демонстрационный архив очень мал для подробного описания столь разнообразной и сложной патологии.

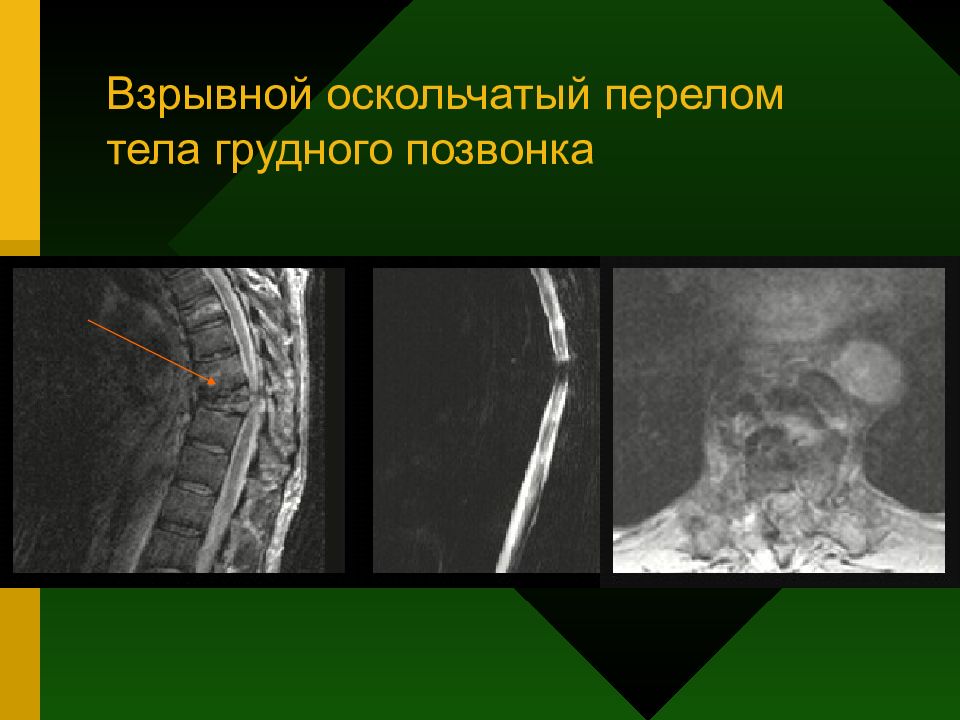

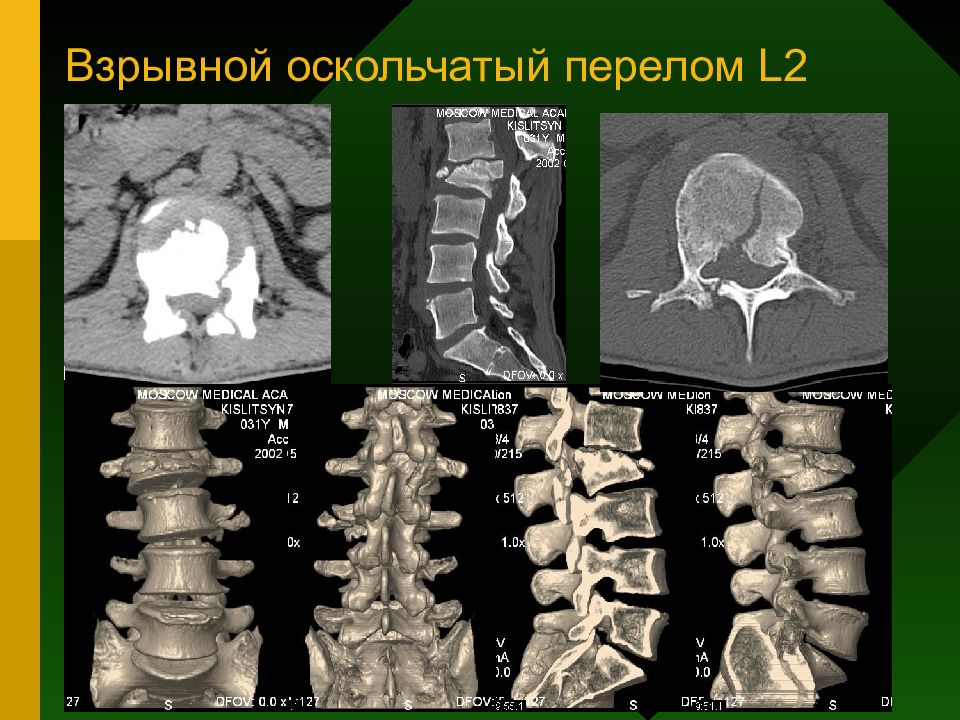

Слайд 83: Взрывной оскольчатый перелом L4 позвонка, и множественные переломы поперечных отростков позвонков
МРТ L2 L3 L5 L1

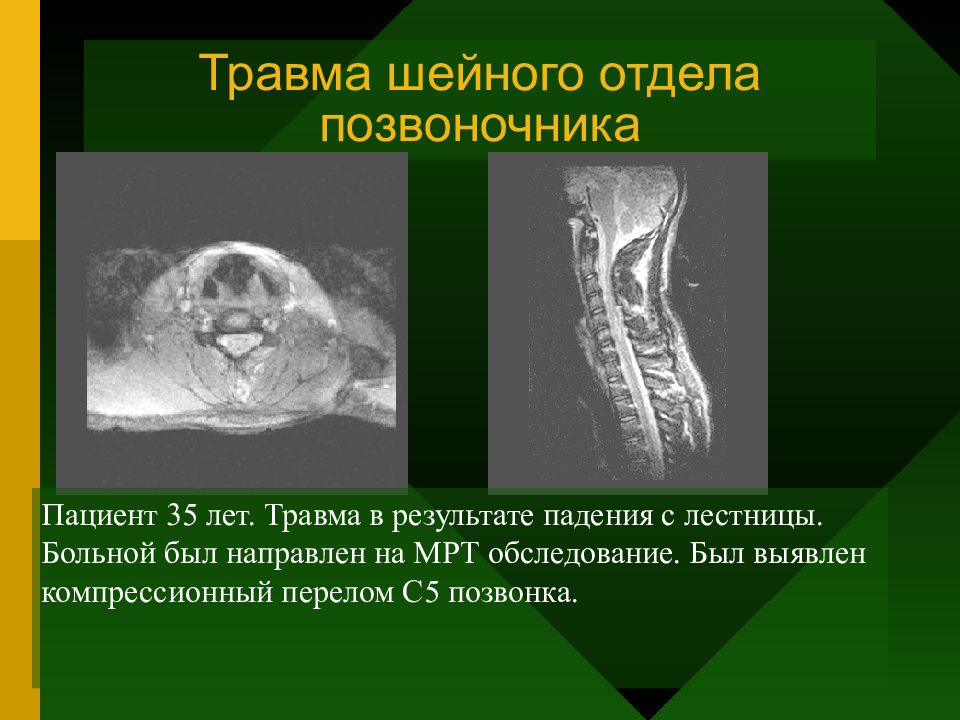

Слайд 85: Травма шейного отдела позвоночника
Пациент 35 лет. Травма в результате падения с лестницы. Больной был направлен на МРТ обследование. Был выявлен компрессионный перелом С5 позвонка.
Слайд 86

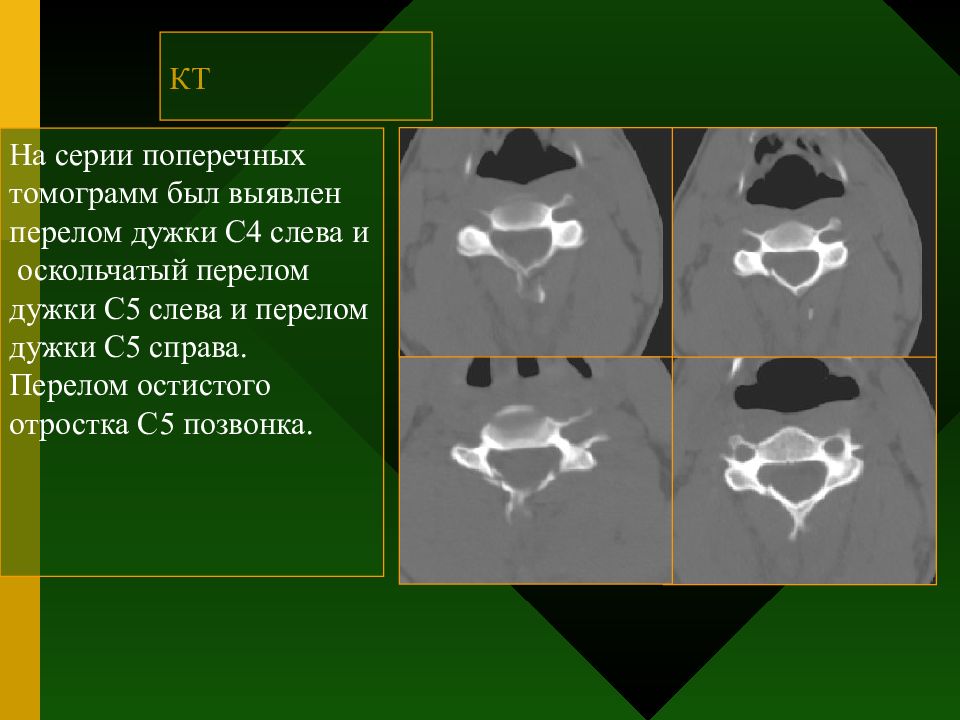

На серии поперечных томограмм был выявлен перелом дужки С4 слева и оскольчатый перелом дужки С5 слева и перелом дужки С5 справа. Перелом остистого отростка С5 позвонка. КТ

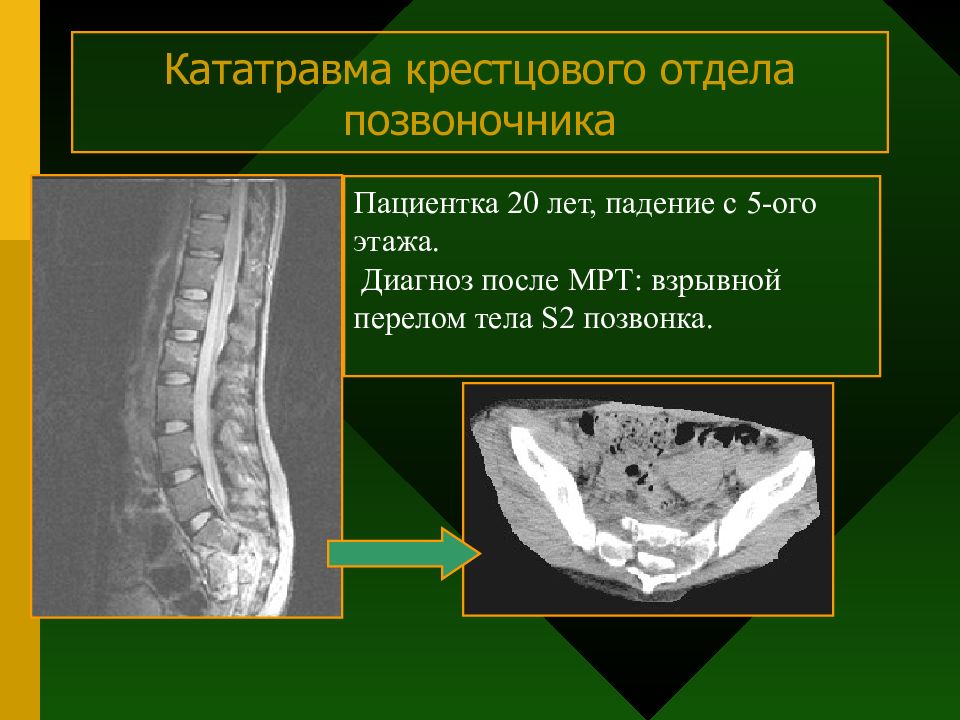

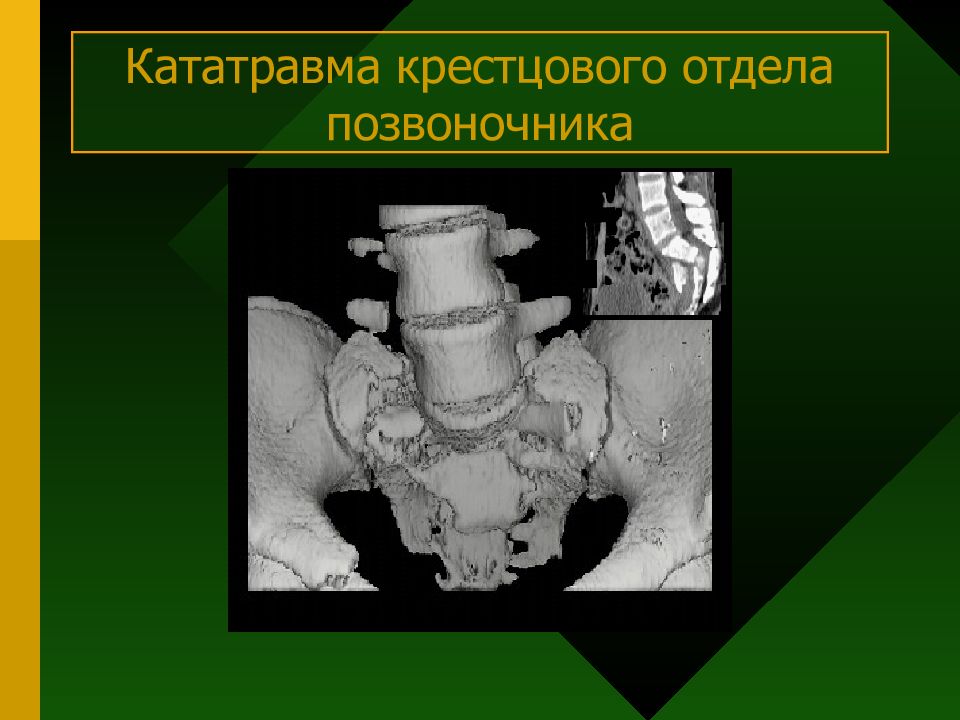

Слайд 87
Кататравма крестцового отдела позвоночника Пациентка 20 лет, падение с 5-ого этажа. Диагноз после МРТ: взрывной перелом тела S2 позвонка.
Слайд 92

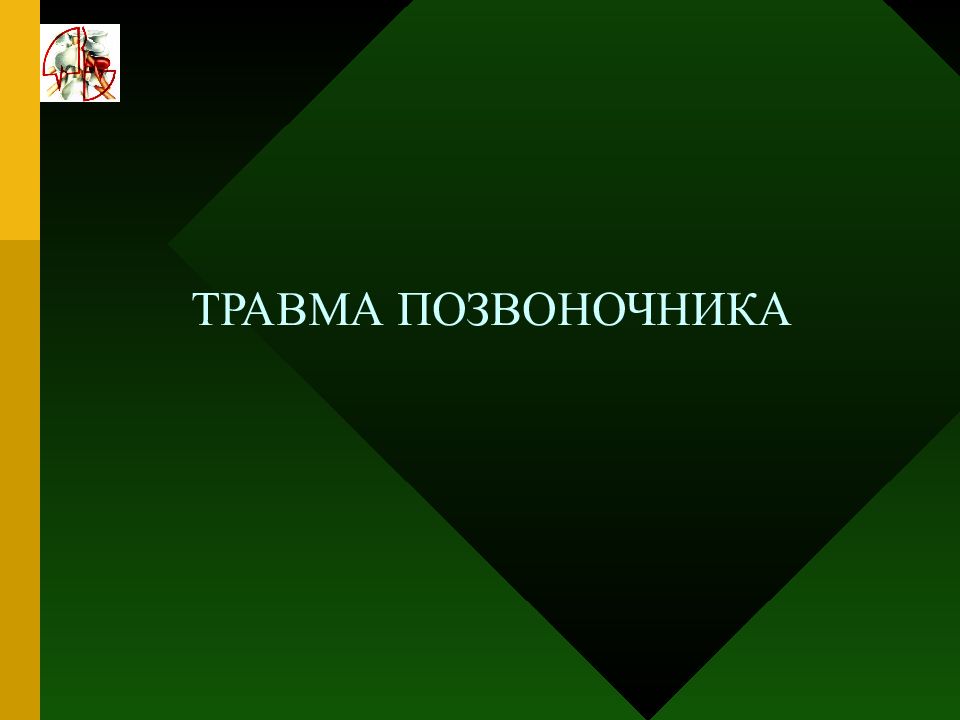

ТРАВМА ПОЗВОНОЧНИКА Рембрандт "Похищение Ганимеда,1635" Дельтапланеризм - причина травмы
Слайд 95
ВПРАВЛЕНИЕ ПОЗВОНКОВ Уильям Адольф Бугро "Данте и Вергилий в аду",1850 Проведение мануальной терапии без должной диагностики может привести вас в ад.

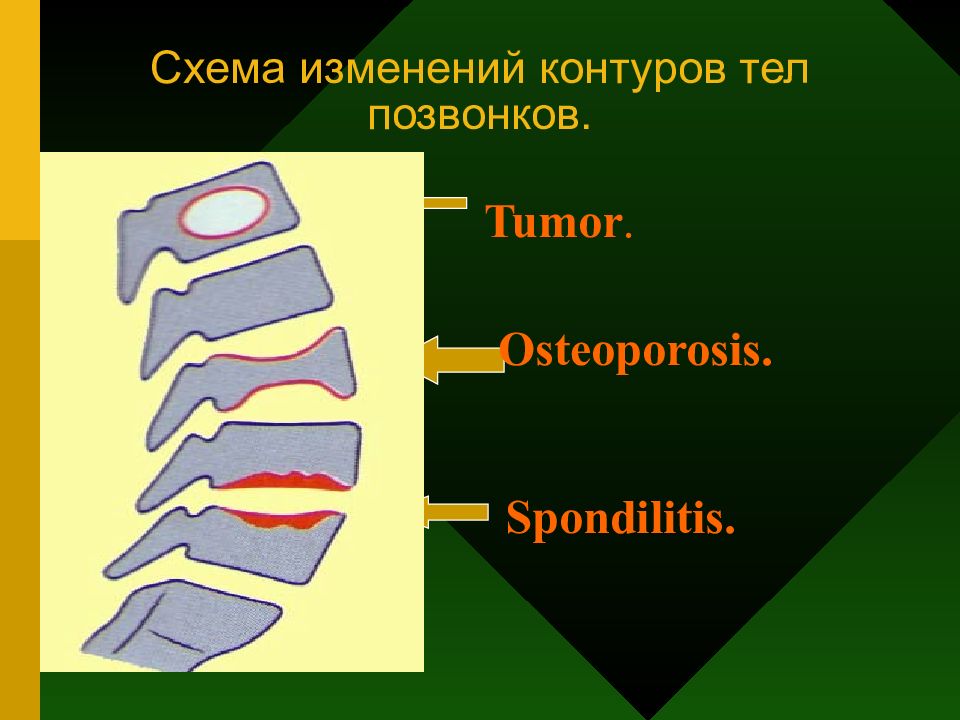

Слайд 96: Схема изменений контуров тел позвонков
Tumor. Osteoporosis. Spondilitis.

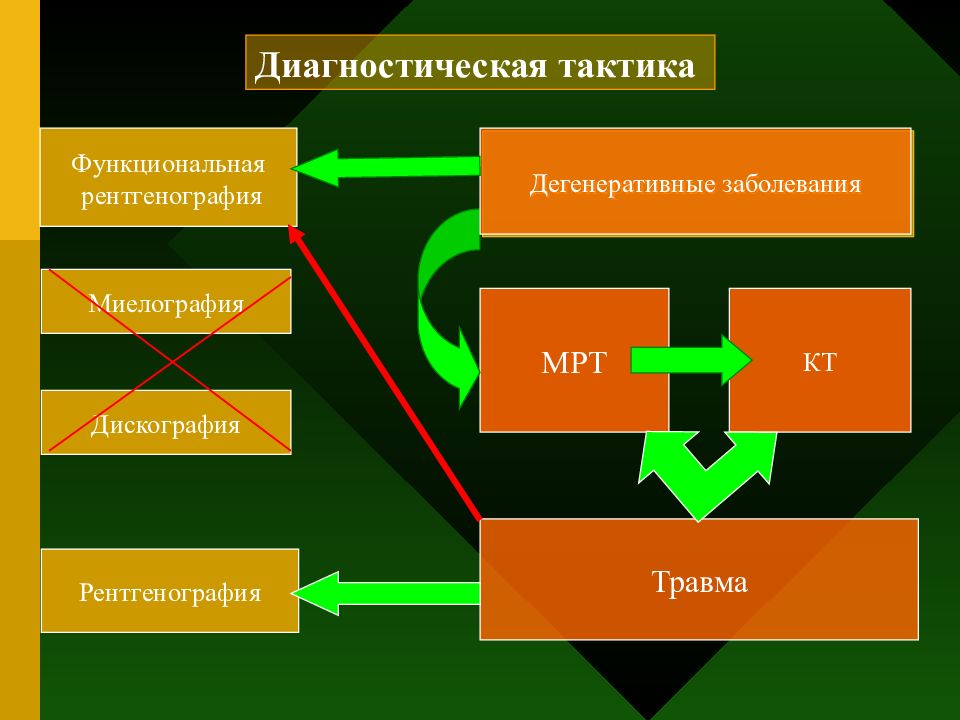

Слайд 97
КТ МРТ Травма Дегенеративные заболевания Диагностическая тактика Функциональная рентгенография Рентгенография Миелография Дискография
