Дисциплина: Огневая подготовка ТЕМА № 7. Подствольный гранатомет ГП-25 и ручной противотанковый гранатомет РПГ-7 Групповое занятие № 5. Ручной проти - вотанковый гранатомет РПГ-7.

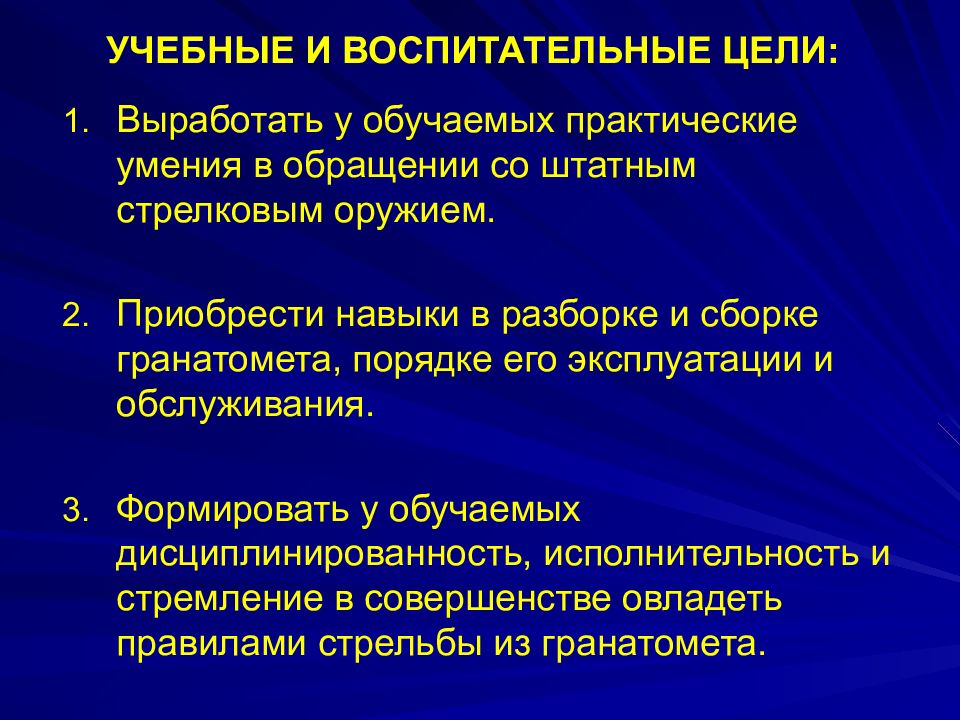

Выработать у обучаемых практические умения в обращении со штатным стрелковым оружием. Приобрести навыки в разборке и сборке гранатомета, порядке его эксплуатации и обслуживания. Формировать у обучаемых дисциплинированность, исполнительность и стремление в совершенстве овладеть правилами стрельбы из гранатомета.

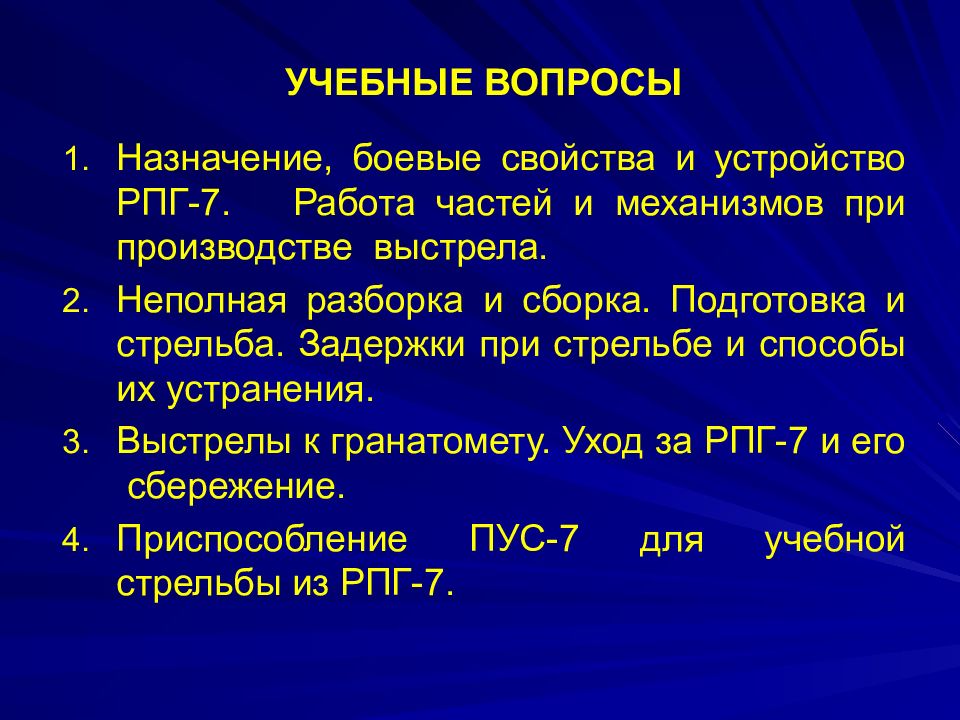

Назначение, боевые свойства и устройство РПГ-7. Работа частей и механизмов при производстве выстрела. Неполная разборка и сборка. Подготовка и стрельба. Задержки при стрельбе и способы их устранения. Выстрелы к гранатомету. Уход за РПГ-7 и его сбережение. Приспособление ПУС-7 для учебной стрельбы из РПГ-7.

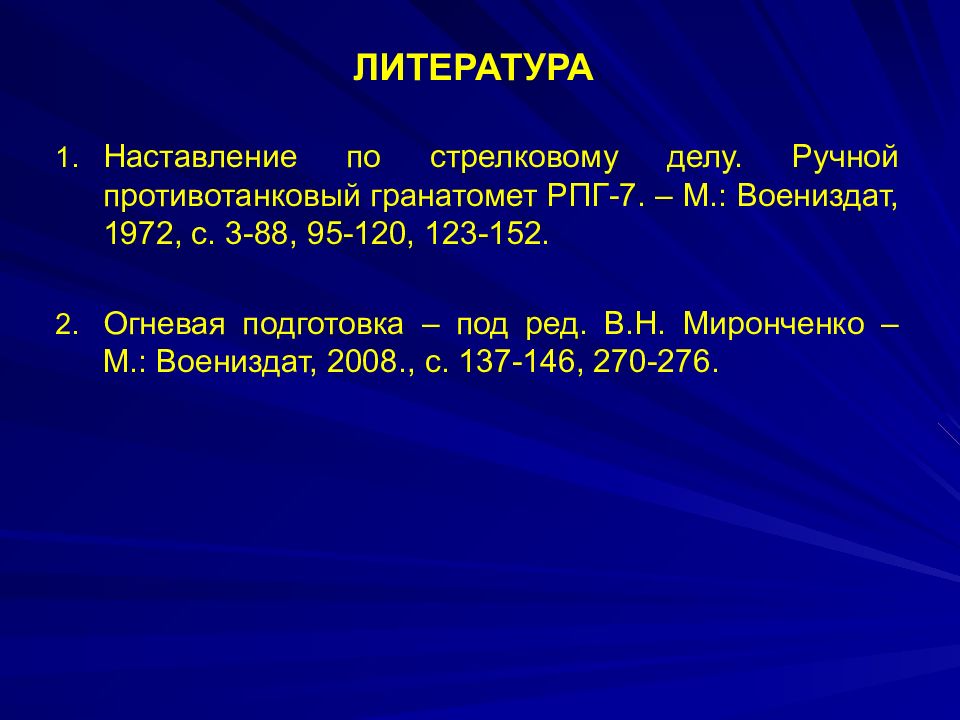

Наставление по стрелковому делу. Ручной противотанковый гранатомет РПГ-7. – М.: Воениздат, 1972, с. 3-88, 95-120, 123-152. Огневая подготовка – под ред. В.Н. Миронченко – М.: Воениздат, 2008., с. 137-146, 270-276.

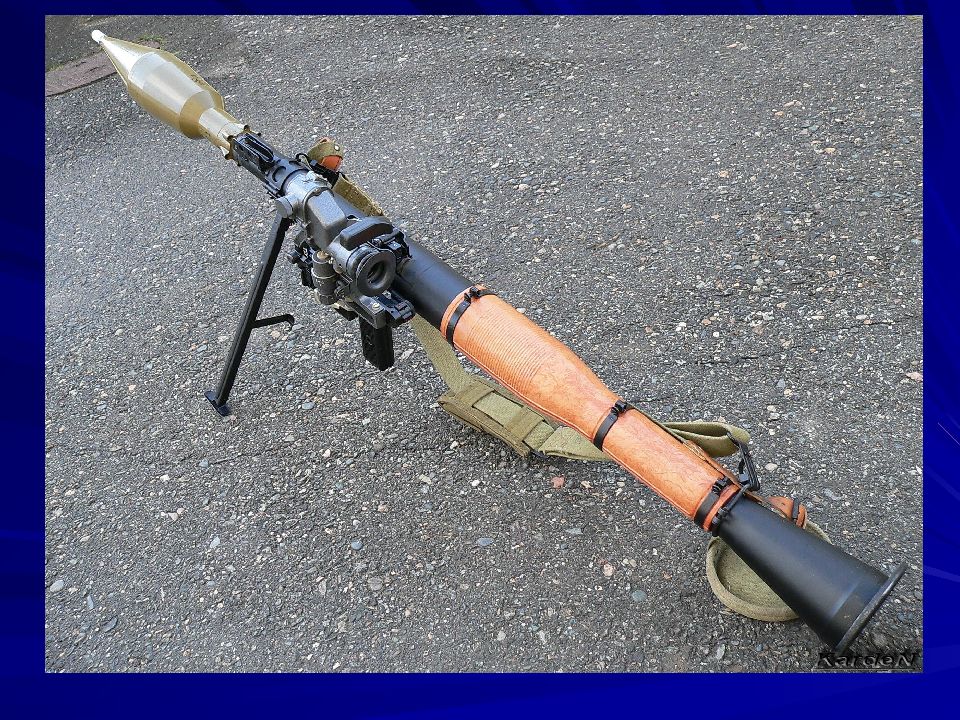

Гранатомет РПГ-7 – это ручной противотанковый гранатомет, предназначенный для борьбы с различной бронированной техникой противника: танками, самоходными артиллерийскими установками и прочей бронетехникой. РПГ-7 можно так же использовать в борьбе с живой силой противника и различными низколетящими воздушными целями для разрушения или повреждения ДОТа, ДЗОТа, строения (объемом до 80 кв. м).

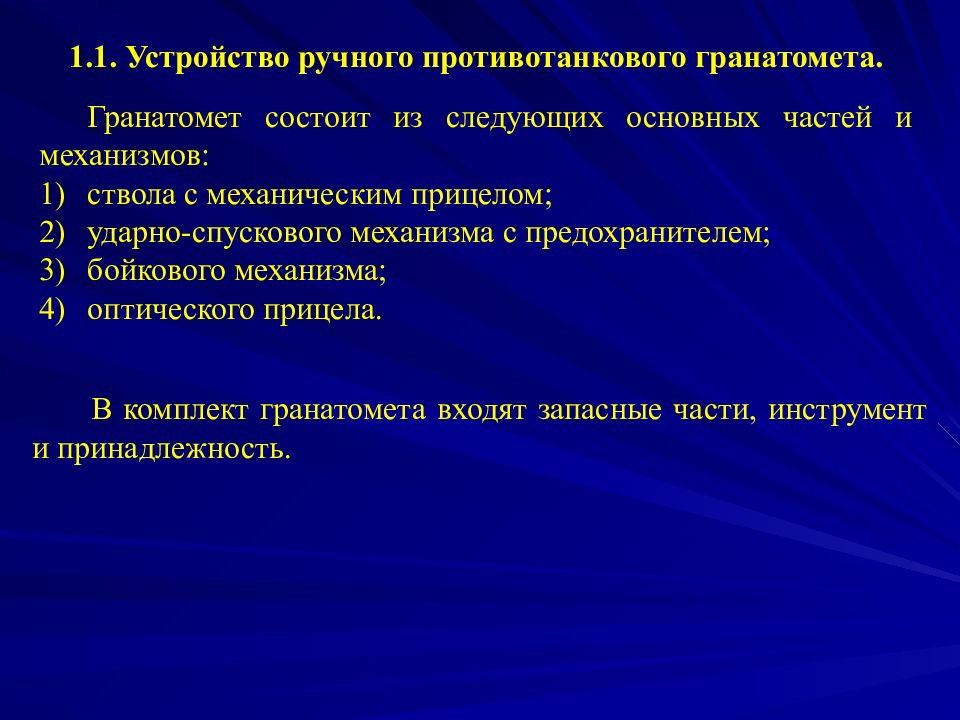

Гранатомет состоит из следующих основных частей и механизмов: ствола с механическим прицелом; ударно-спускового механизма с предохранителем; бойкового механизма; оптического прицела. В комплект гранатомета входят запасные части, инструмент и принадлежность. 1.1. Устройство ручного противотанкового гранатомета.

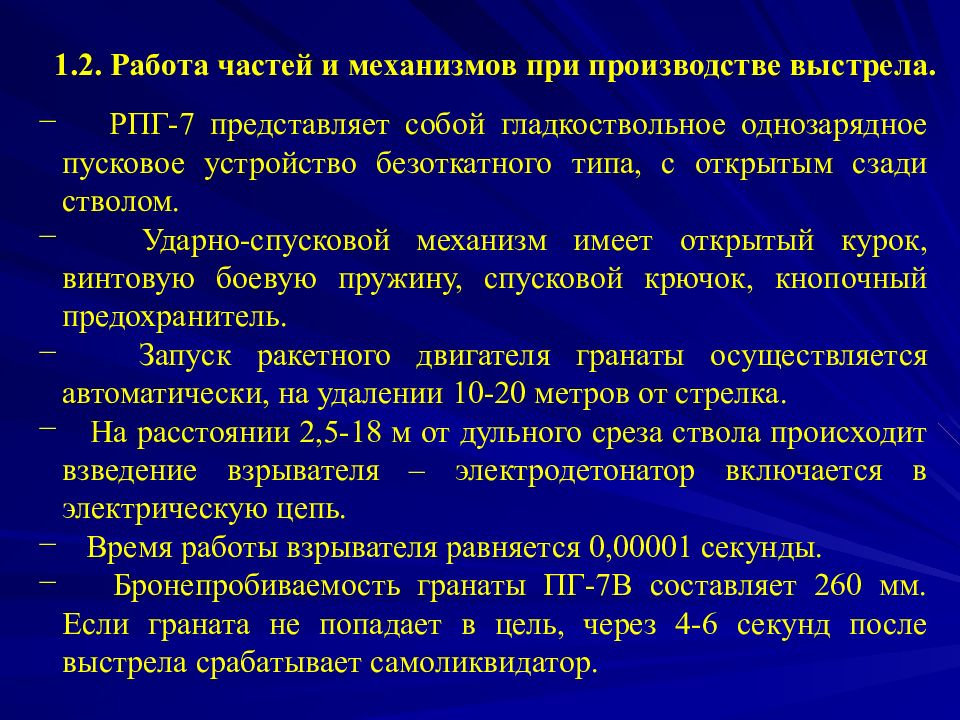

РПГ-7 представляет собой гладкоствольное однозарядное пусковое устройство безоткатного типа, с открытым сзади стволом. Ударно-спусковой механизм имеет открытый курок, винтовую боевую пружину, спусковой крючок, кнопочный предохранитель. Запуск ракетного двигателя гранаты осуществляется автоматически, на удалении 10-20 метров от стрелка. На расстоянии 2,5-18 м от дульного среза ствола происходит взведение взрывателя – электродетонатор включается в электрическую цепь. Время работы взрывателя равняется 0,00001 секунды. Бронепробиваемость гранаты ПГ-7В составляет 260 мм. Если граната не попадает в цель, через 4-6 секунд после выстрела срабатывает самоликвидатор. 1.2. Работа частей и механизмов при производстве выстрела.

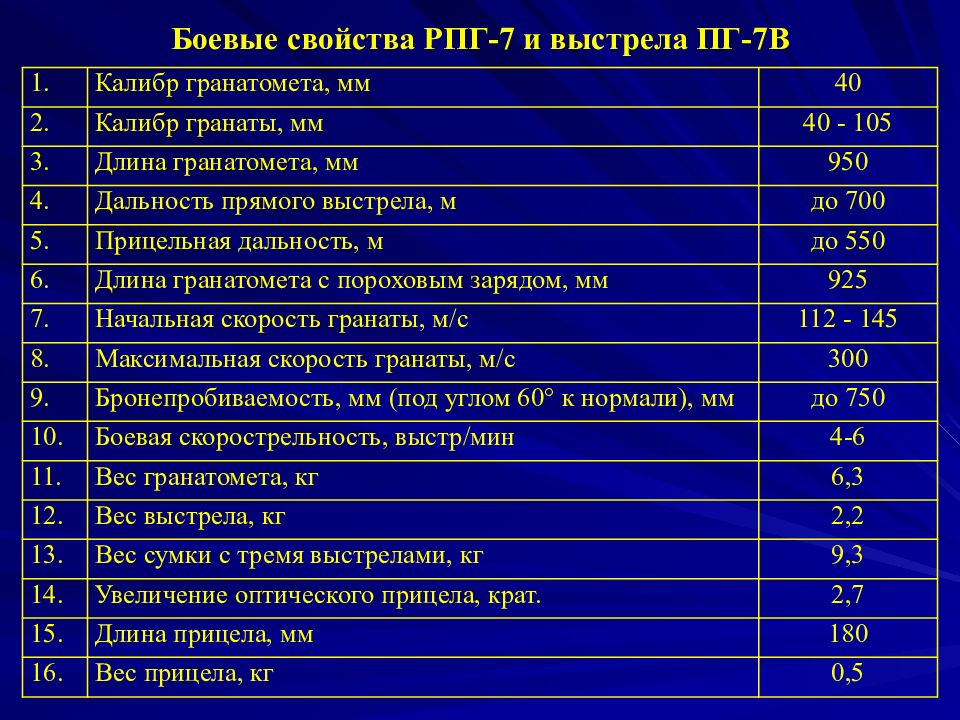

Боевые свойства РПГ-7 и выстрела ПГ-7В 1. Калибр гранатомета, мм 40 2. Калибр гранаты, мм 40 - 105 3. Длина гранатомета, мм 950 4. Дальность прямого выстрела, м до 700 5. Прицельная дальность, м до 550 6. Длина гранатомета с пороховым зарядом, мм 925 7. Начальная скорость гранаты, м/с 112 - 145 8. Максимальная скорость гранаты, м/с 300 9. Бронепробиваемость, мм (под углом 60° к нормали), мм до 750 10. Боевая скорострельность, выстр/мин 4-6 11. Вес гранатомета, кг 6,3 12. Вес выстрела, кг 2,2 13. Вес сумки с тремя выстрелами, кг 9,3 14. Увеличение оптического прицела, крат. 2,7 15. Длина прицела, мм 180 16. Вес прицела, кг 0,5

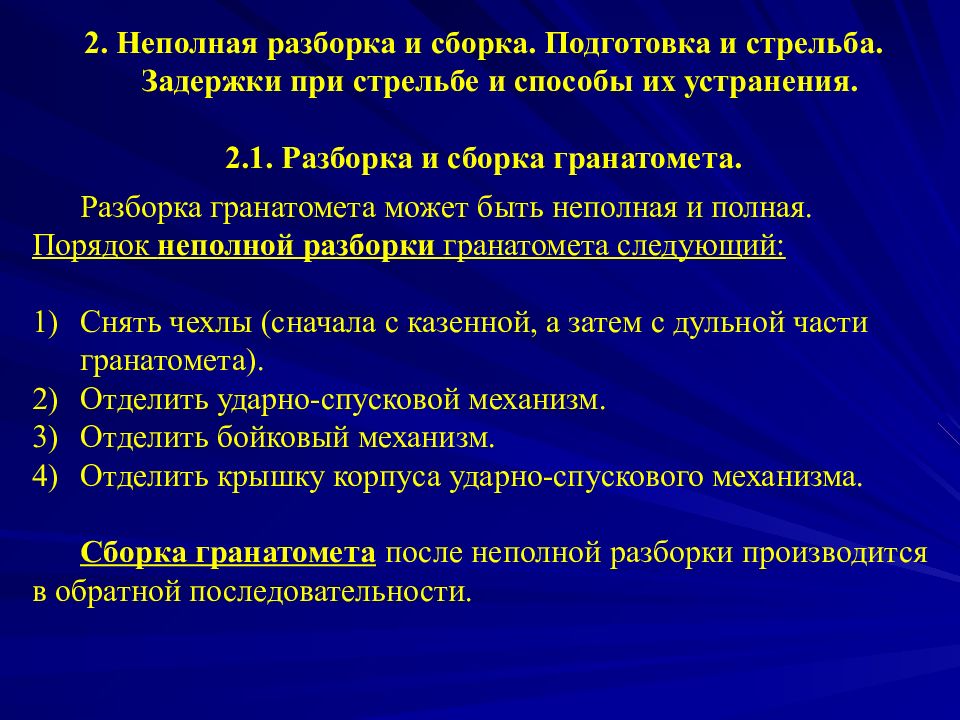

2. Неполная разборка и сборка. Подготовка и стрельба. Задержки при стрельбе и способы их устранения. 2.1. Разборка и сборка гранатомета. Разборка гранатомета может быть неполная и полная. Порядок неполной разборки гранатомета следующий: Снять чехлы (сначала с казенной, а затем с дульной части гранатомета). Отделить ударно-спусковой механизм. Отделить бойковый механизм. Отделить крышку корпуса ударно-спускового механизма. Сборка гранатомета после неполной разборки производится в обратной последовательности.
2.2. Подготовка и стрельба. Задержки при стрельбе и способы их устранения. Стрельба из гранатомета слагается из изготовки к стрельбе, производства выстрела и прекращения стрельбы. Стрельба из гранатомета ведется только с правого плеча. В зависимости от условий местности и огня противника стрельбу из гранатомета можно вести из положения лежа, с колена и стоя.

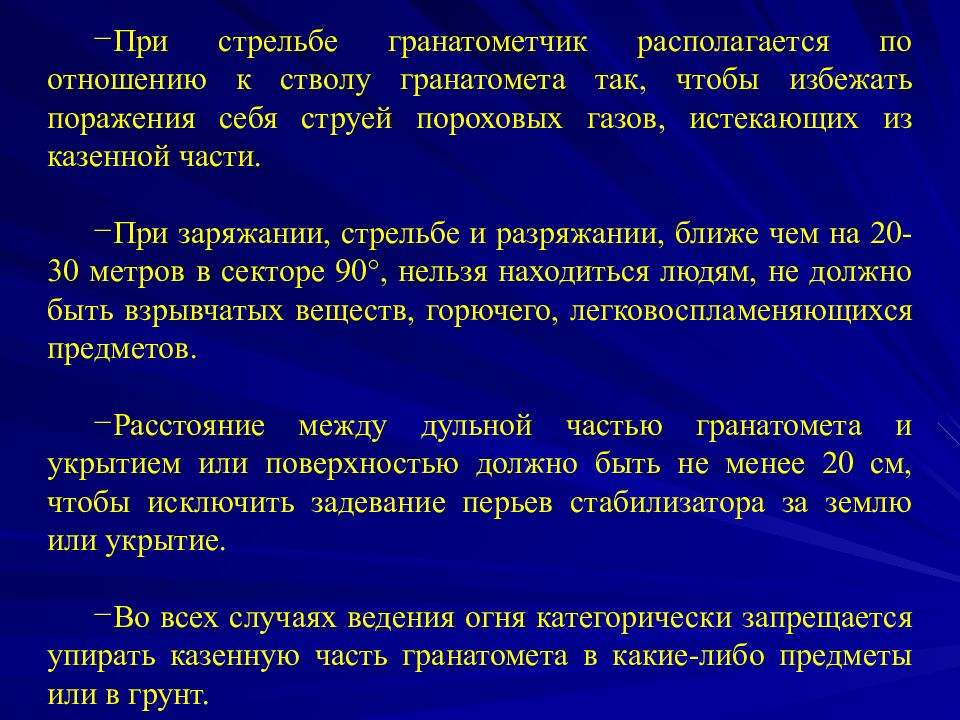

При стрельбе гранатометчик располагается по отношению к стволу гранатомета так, чтобы избежать поражения себя струей пороховых газов, истекающих из казенной части. При заряжании, стрельбе и разряжании, ближе чем на 20-30 метров в секторе 90°, нельзя находиться людям, не должно быть взрывчатых веществ, горючего, легковоспламеняющихся предметов. Расстояние между дульной частью гранатомета и укрытием или поверхностью должно быть не менее 20 см, чтобы исключить задевание перьев стабилизатора за землю или укрытие. Во всех случаях ведения огня категорически запрещается упирать казенную часть гранатомета в какие-либо предметы или в грунт.

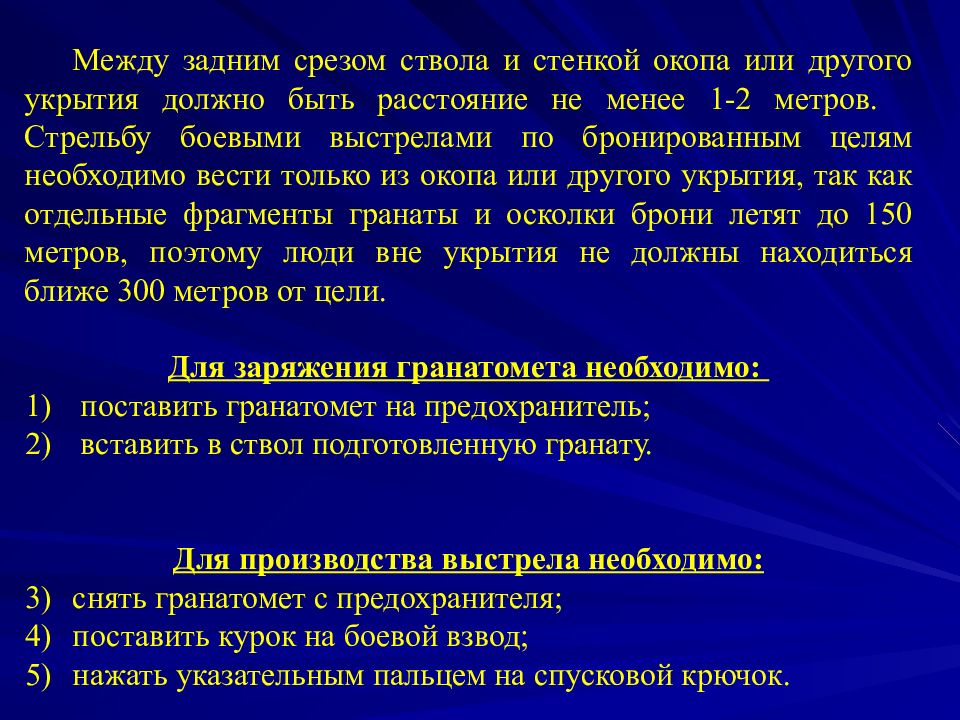

Между задним срезом ствола и стенкой окопа или другого укрытия должно быть расстояние не менее 1-2 метров. Стрельбу боевыми выстрелами по бронированным целям необходимо вести только из окопа или другого укрытия, так как отдельные фрагменты гранаты и осколки брони летят до 150 метров, поэтому люди вне укрытия не должны находиться ближе 300 метров от цели. Для заряжения гранатомета необходимо: поставить гранатомет на предохранитель; вставить в ствол подготовленную гранату. Для производства выстрела необходимо: снять гранатомет с предохранителя; поставить курок на боевой взвод; нажать указательным пальцем на спусковой крючок.

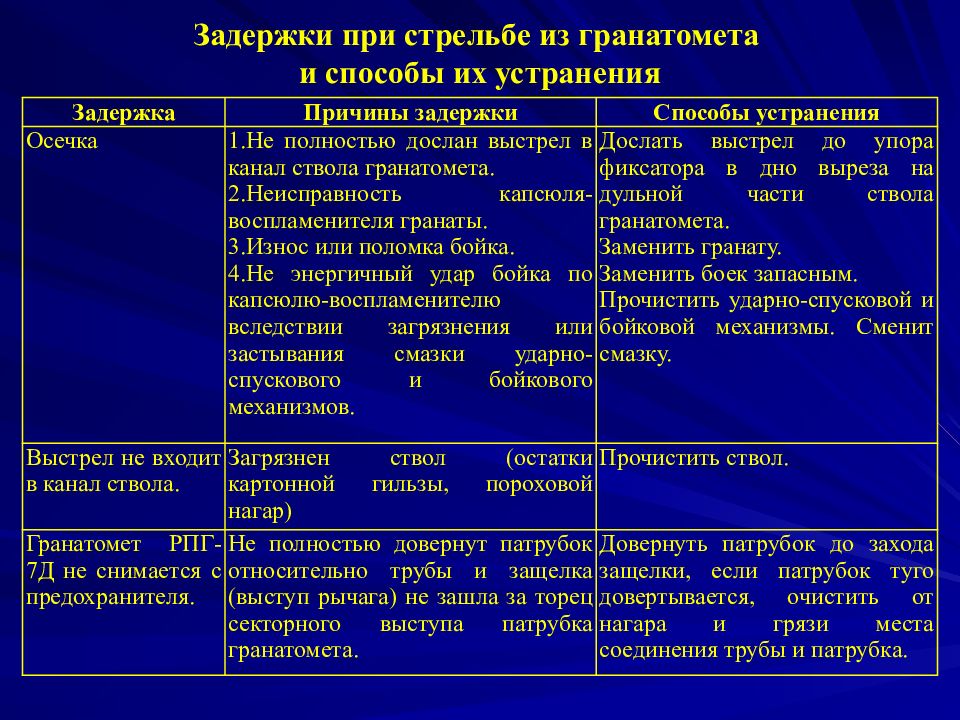

Задержки при стрельбе из гранатомета и способы их устранения Задержка Причины задержки Способы устранения Осечка Не полностью дослан выстрел в канал ствола гранатомета. Неисправность капсюля-воспламенителя гранаты. Износ или поломка бойка. Не энергичный удар бойка по капсюлю-воспламенителю вследствии загрязнения или застывания смазки ударно-спускового и бойкового механизмов. Дослать выстрел до упора фиксатора в дно выреза на дульной части ствола гранатомета. Заменить гранату. Заменить боек запасным. Прочистить ударно-спусковой и бойковой механизмы. Сменит смазку. Выстрел не входит в канал ствола. Загрязнен ствол (остатки картонной гильзы, пороховой нагар) Прочистить ствол. Гранатомет РПГ-7Д не снимается с предохранителя. Не полностью довернут патрубок относительно трубы и защелка (выступ рычага) не зашла за торец секторного выступа патрубка гранатомета. Довернуть патрубок до захода защелки, если патрубок туго довертывается, очистить от нагара и грязи места соединения трубы и патрубка.

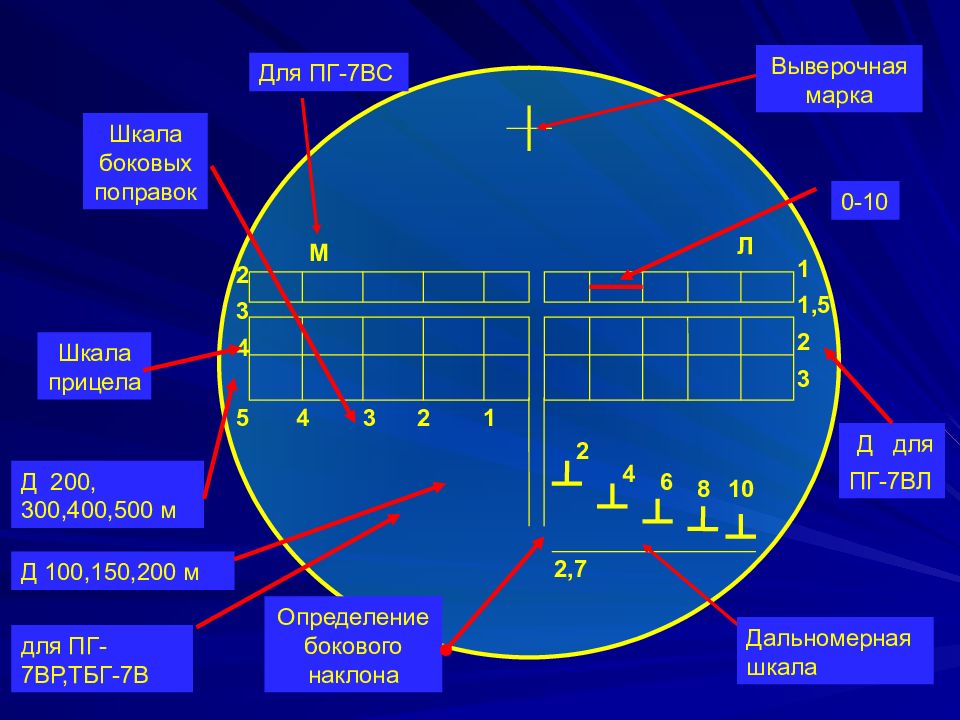

5 4 3 2 1 2 3 4 2,7 8 6 4 2 10 0-10 Определение бокового наклона Д 200, 300,400,500 м Шкала прицела Выверочная марка Шкала боковых поправок для ПГ-7ВР,ТБГ-7В Д для ПГ-7ВЛ Для ПГ-7ВС Д 100,150,200 м Л 1 1,5 2 3 Дальномерная шкала М

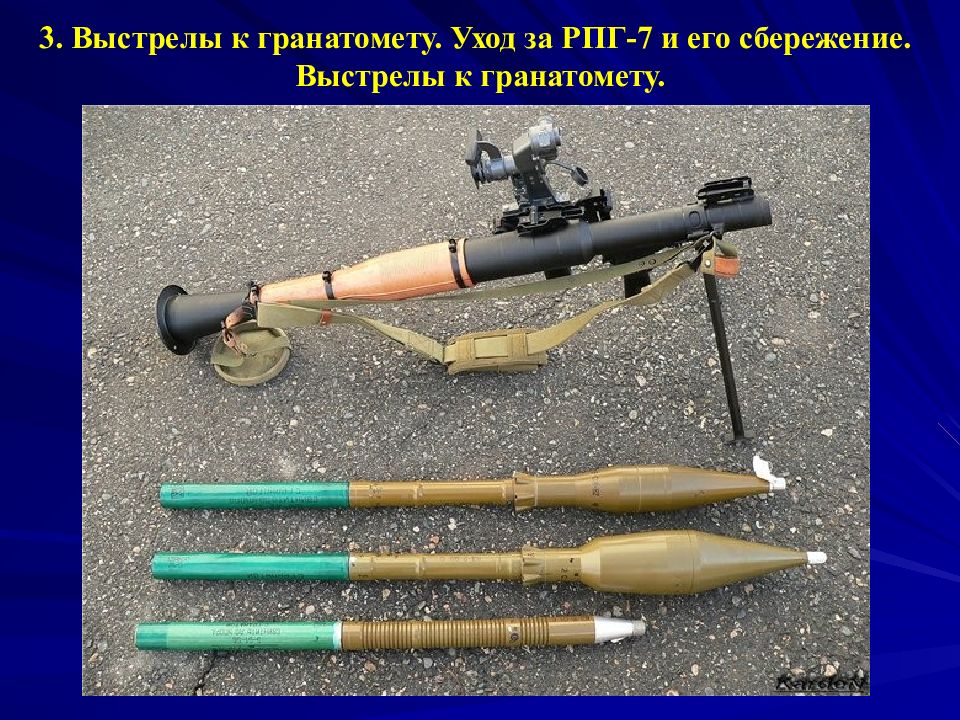

3. Выстрелы к гранатомету. Уход за РПГ-7 и его сбережение. Выстрелы к гранатомету.
Выстрел ПГ-7В Прицельная дальность стрельбы – 300 м Пробиваемость: броня — 260мм, кирпич — 1,0м, железобетон — 0,6м, ДЗОТ — 1,5м

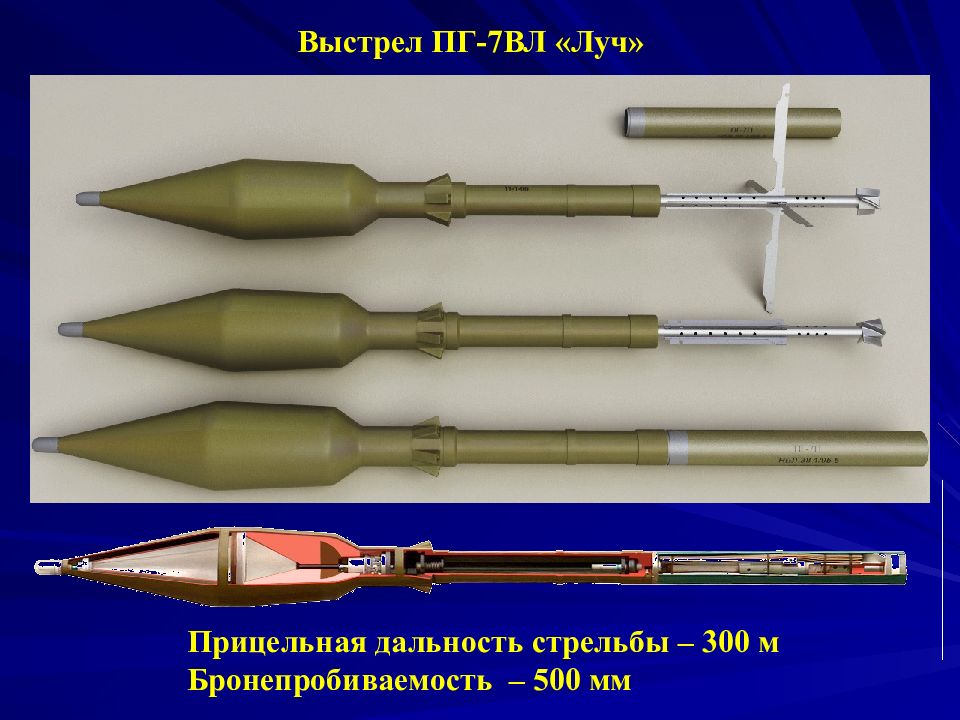

Выстрел ПГ-7ВЛ «Луч» Прицельная дальность стрельбы – 300 м Бронепробиваемость – 500 мм

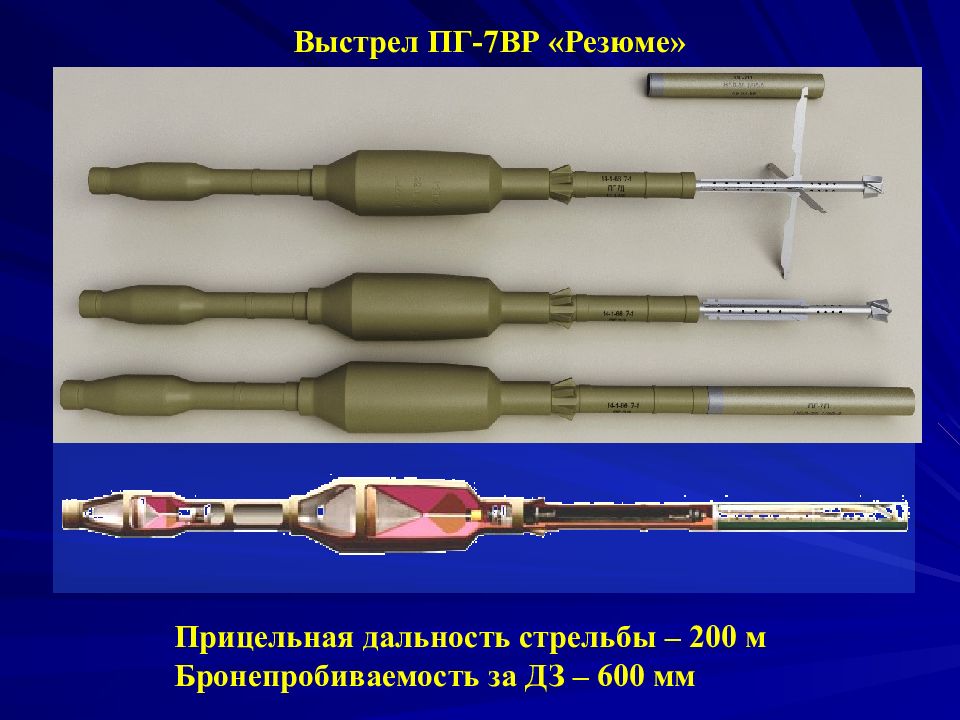

Выстрел ПГ-7ВР «Резюме» Прицельная дальность стрельбы – 200 м Бронепробиваемость за ДЗ – 600 мм

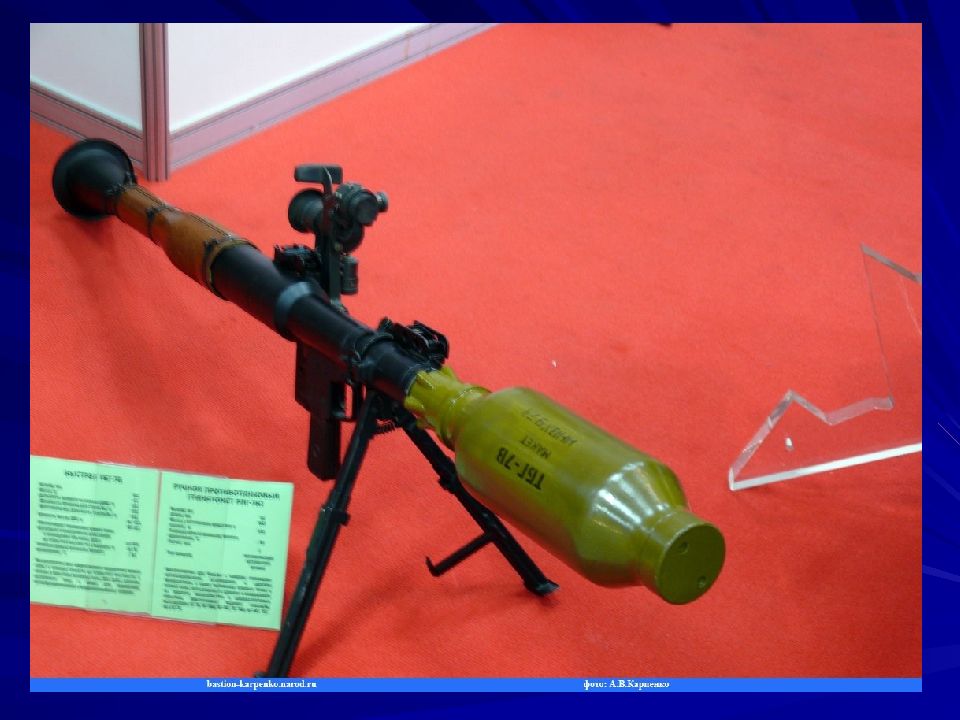

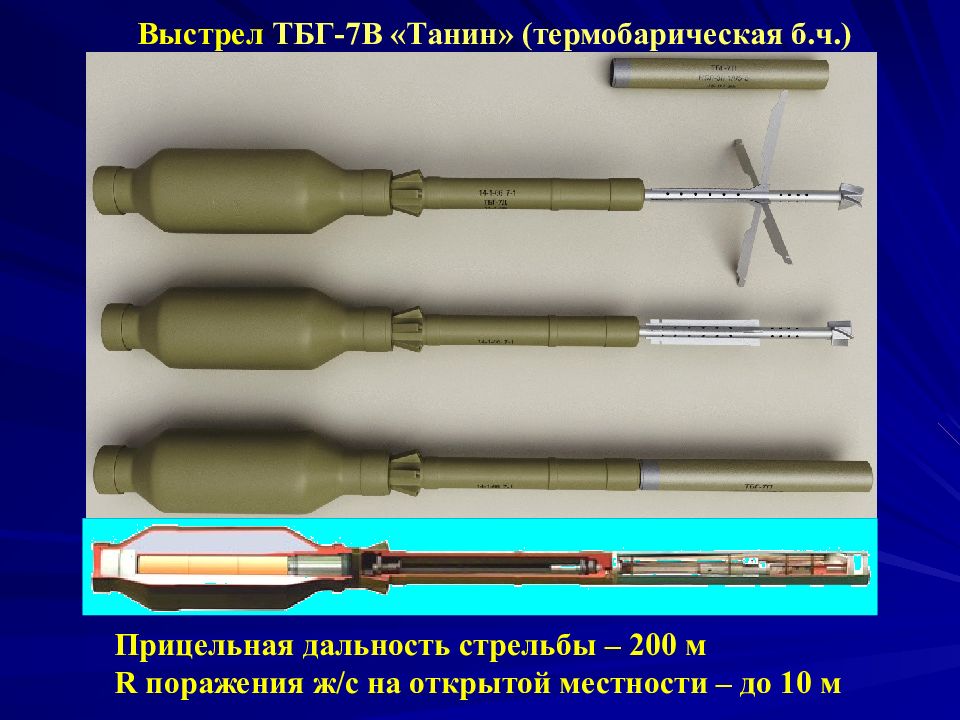

Выстрел ТБГ-7В «Танин» (термобарическая б.ч.) Прицельная дальность стрельбы – 200 м R поражения ж/с на открытой местности – до 10 м

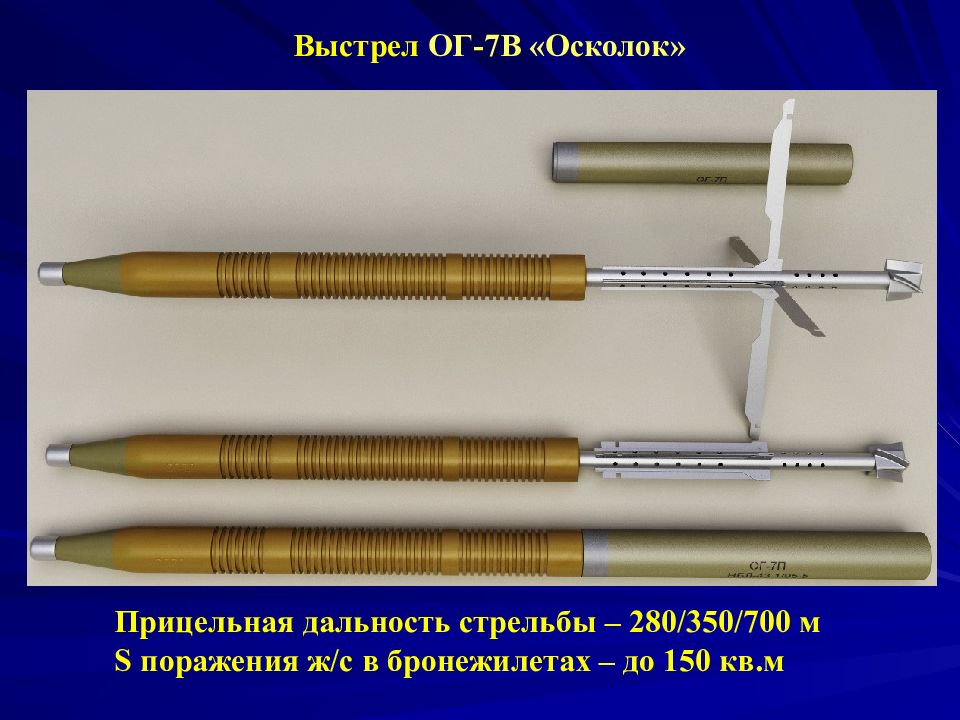

Выстрел ОГ-7В «Осколок» Прицельная дальность стрельбы – 280/350/700 м S поражения ж/с в бронежилетах – до 150 кв.м

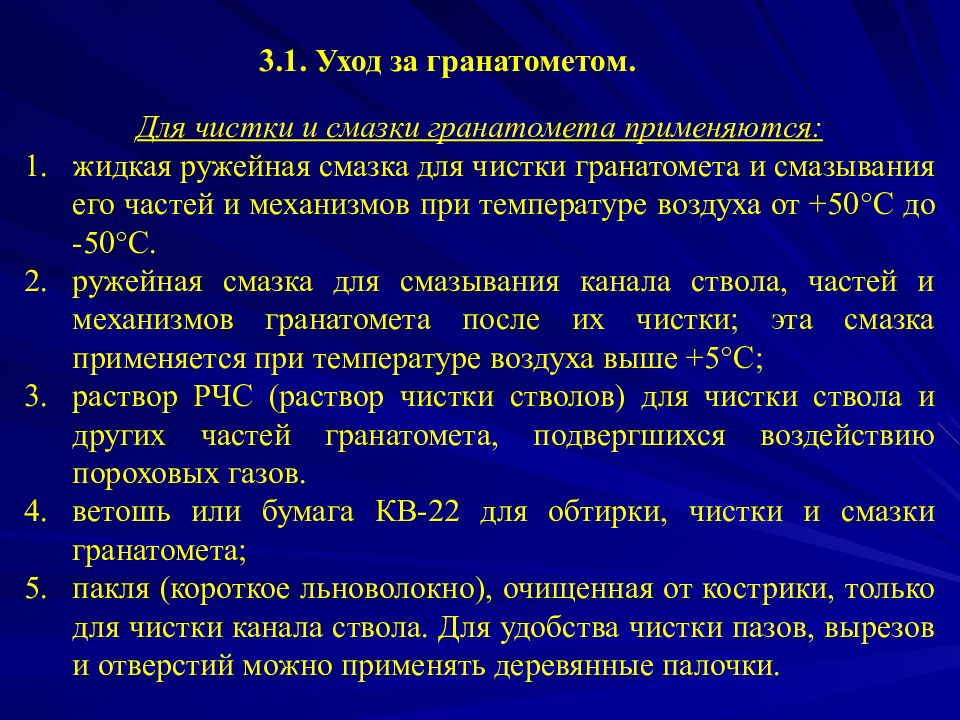

3.1. Уход за гранатометом. Для чистки и смазки гранатомета применяются: жидкая ружейная смазка для чистки гранатомета и смазывания его частей и механизмов при температуре воздуха от +50 С до -50 С. ружейная смазка для смазывания канала ствола, частей и механизмов гранатомета после их чистки; эта смазка применяется при температуре воздуха выше +5 С; раствор РЧС (раствор чистки стволов) для чистки ствола и других частей гранатомета, подвергшихся воздействию пороховых газов. ветошь или бумага КВ-22 для обтирки, чистки и смазки гранатомета; пакля (короткое льноволокно), очищенная от кострики, только для чистки канала ствола. Для удобства чистки пазов, вырезов и отверстий можно применять деревянные палочки.
3.2. Хранение и сбережение гранатомета и выстрелов к нему. Ответственность за хранение гранатометов, оптических прицелов и выстрелов в подразделении несет командир подразделения. При казарменном и лагерном расположении гранатомет хранится в пирамиде в вертикальном положении. При этом на ствол должны быть надеты чехлы, курок спущен с боевого взвода, прицельная планка и мушка опущены. При передвижениях на автомобилях (бронетранспортерах) гранатомет необходимо держать между колен отвесно. Заряженный гранатомет всегда должен быть на предохранителе, снимается он с предохранителя только для ведения огня.
Требования безопасности при обращении с выстрелами. не допускать падения гранат, пороховых зарядов и гранат с присоединенными пороховыми зарядами во избежание их повреждения; не применять для стрельбы гранаты, пороховые заряды которых имеют наружные повреждения (вмятины, забои и т. д.); предохранительный колпачок снимать с головной части взрывателя только перед заряжанием гранатомета; если граната не будет использована, надеть на головную часть взрывателя предохранительный колпачок и закрепить его чекой, предварительно проверив, не повреждена ли мембрана; при стрельбе в дождь и сильный снегопад предохранительный колпачок с головной части взрывателя не снимать.

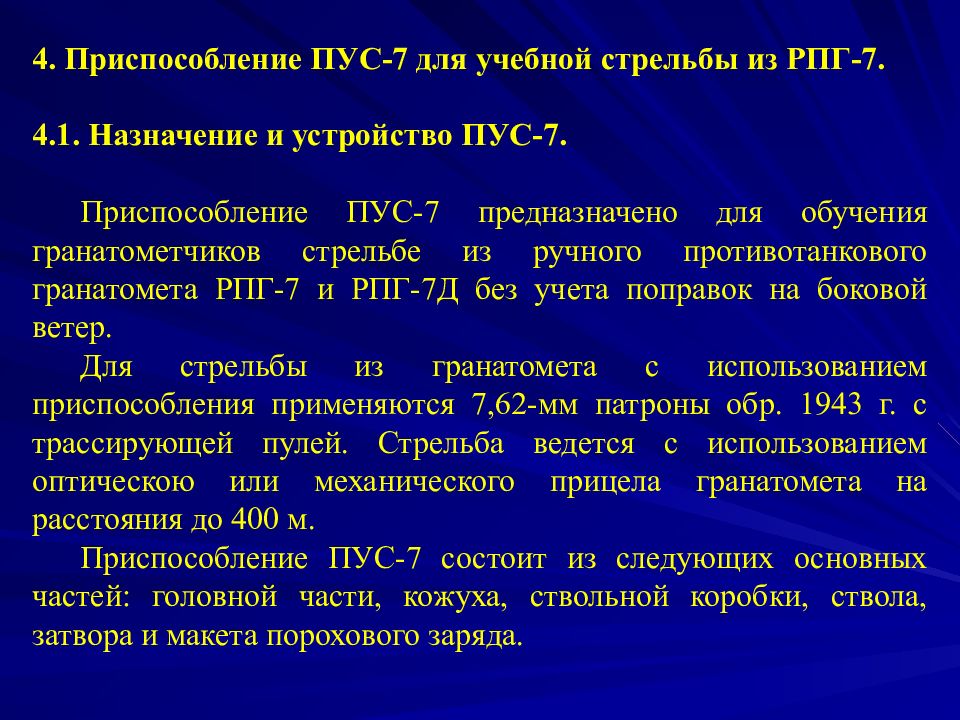

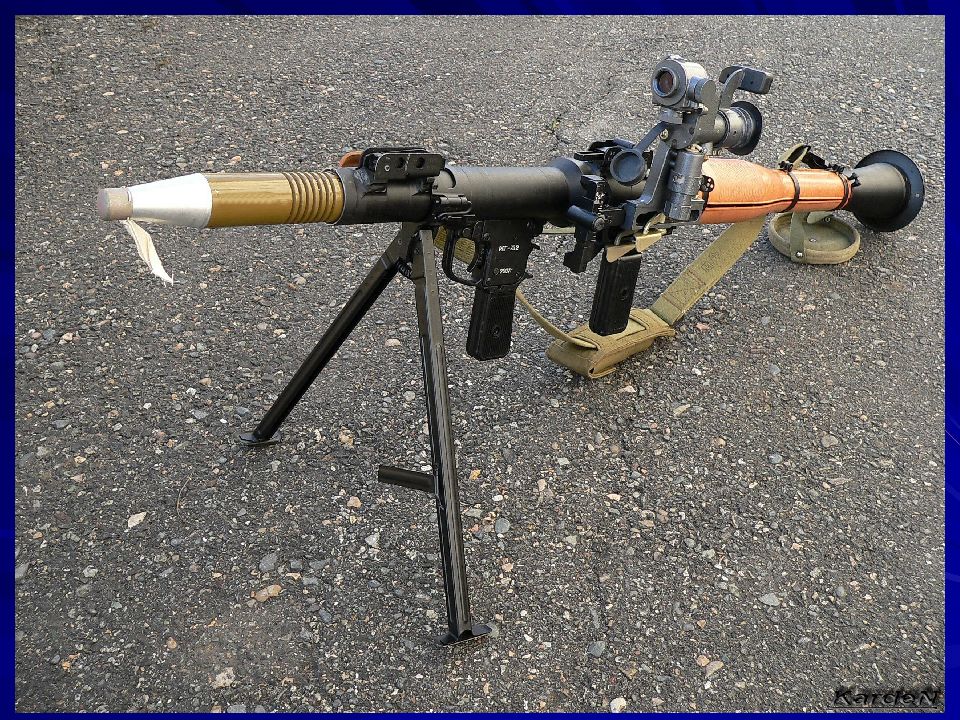

4. Приспособление ПУС-7 для учебной стрельбы из РПГ-7. 4.1. Назначение и устройство ПУС-7. Приспособление ПУС-7 предназначено для обучения гранатометчиков стрельбе из ручного противотанкового гранатомета РПГ-7 и РПГ-7Д без учета поправок на боковой ветер. Для стрельбы из гранатомета с использованием приспособления применяются 7,62-мм патроны обр. 1943 г. с трассирующей пулей. Стрельба ведется с использованием оптическою или механического прицела гранатомета на расстояния до 400 м. Приспособление ПУС-7 состоит из следующих основных частей: головной части, кожуха, ствольной коробки, ствола, затвора и макета порохового заряда.
7,62-мм патрон обр. 1943 г. с трассирующей пулей.

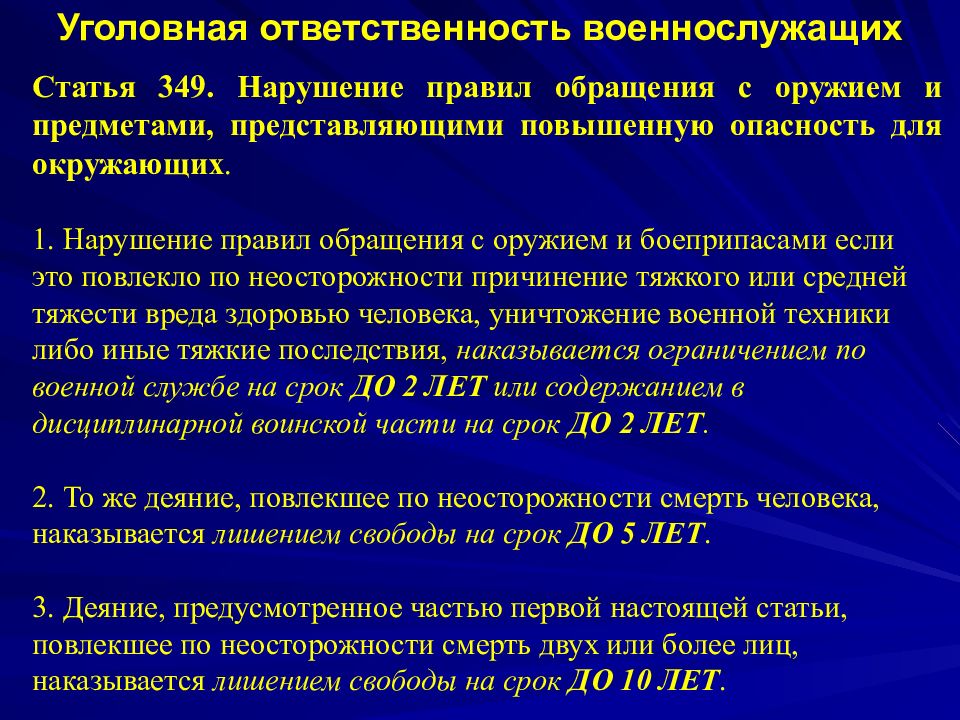

Уголовная ответственность военнослужащих Статья 349. Нарушение правил обращения с оружием и предметами, представляющими повышенную опасность для окружающих. 1. Нарушение правил обращения с оружием и боеприпасами если это повлекло по неосторожности причинение тяжкого или средней тяжести вреда здоровью человека, уничтожение военной техники либо иные тяжкие последствия, наказывается ограничением по военной службе на срок ДО 2 ЛЕТ или содержанием в дисциплинарной воинской части на срок ДО 2 ЛЕТ. 2. То же деяние, повлекшее по неосторожности смерть человека, наказывается лишением свободы на срок ДО 5 ЛЕТ. 3. Деяние, предусмотренное частью первой настоящей статьи, повлекшее по неосторожности смерть двух или более лиц, наказывается лишением свободы на срок ДО 10 ЛЕТ.
