Докладчик: студентка 5 курса Международной школы «Медицина будущего» Ропот Анастасия

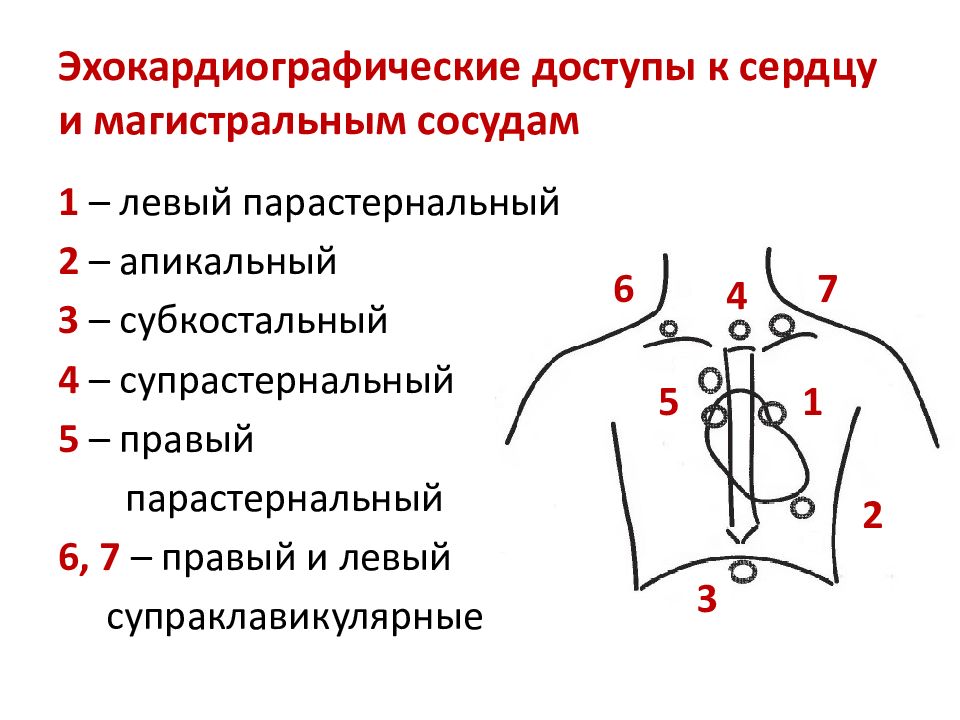

1 – левый парастернальный 2 – апикальный 3 – субкостальный 4 – супрастернальный 5 – правый парастернальный 6, 7 – правый и левый супраклавикулярные 4 7 6 5 1 2 3

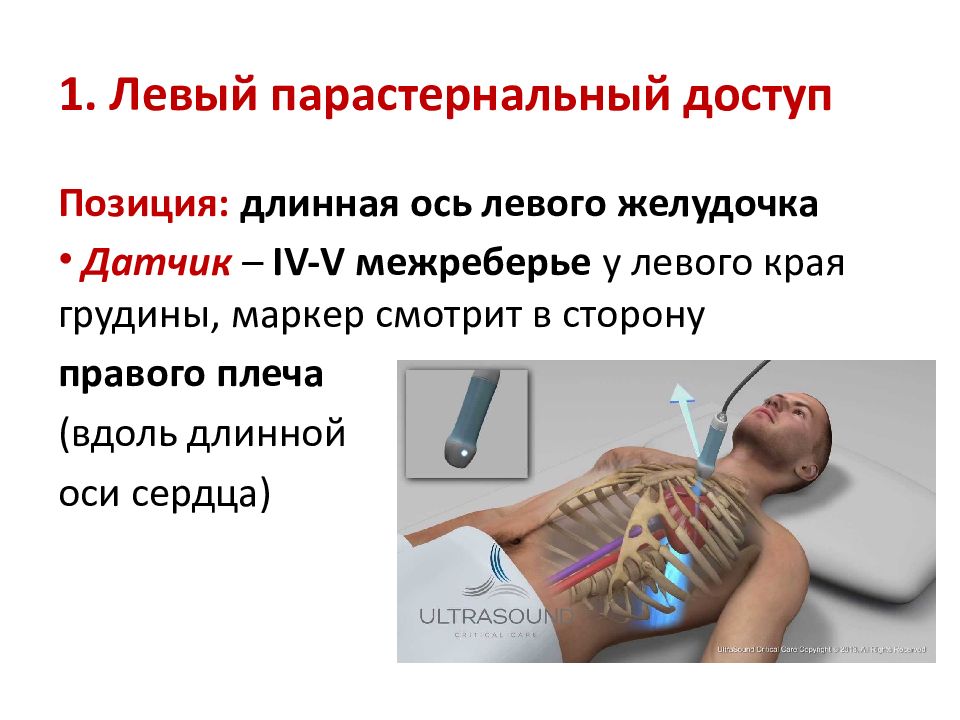

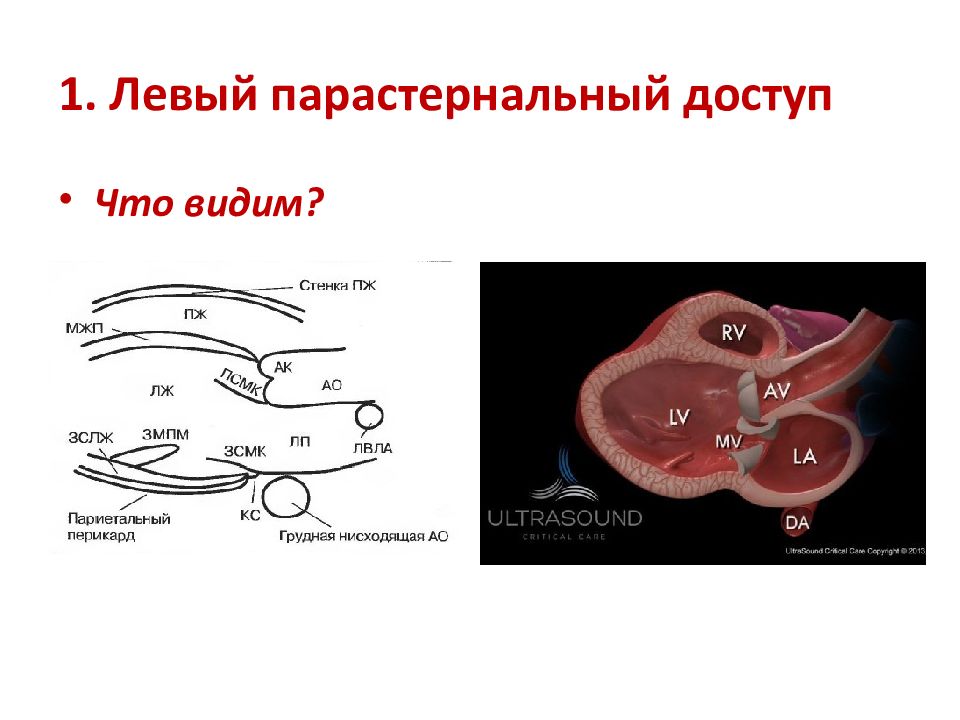

Позиция: длинная ось левого желудочка Датчик – IV - V межреберье у левого края грудины, маркер смотрит в сторону правого плеча (вдоль длинной оси сердца)
Что видим?

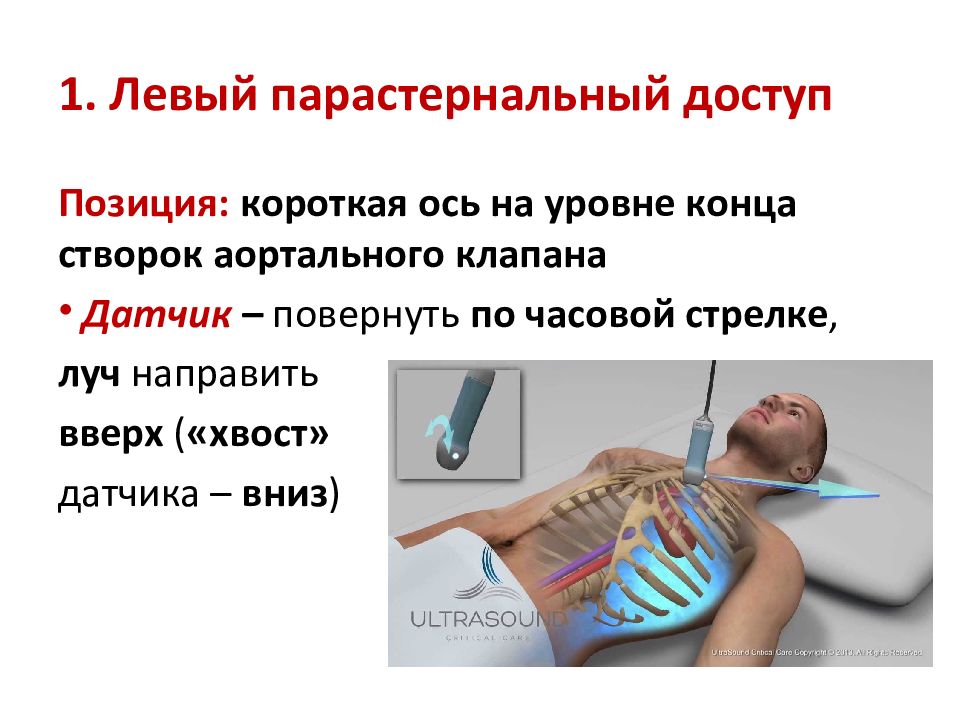

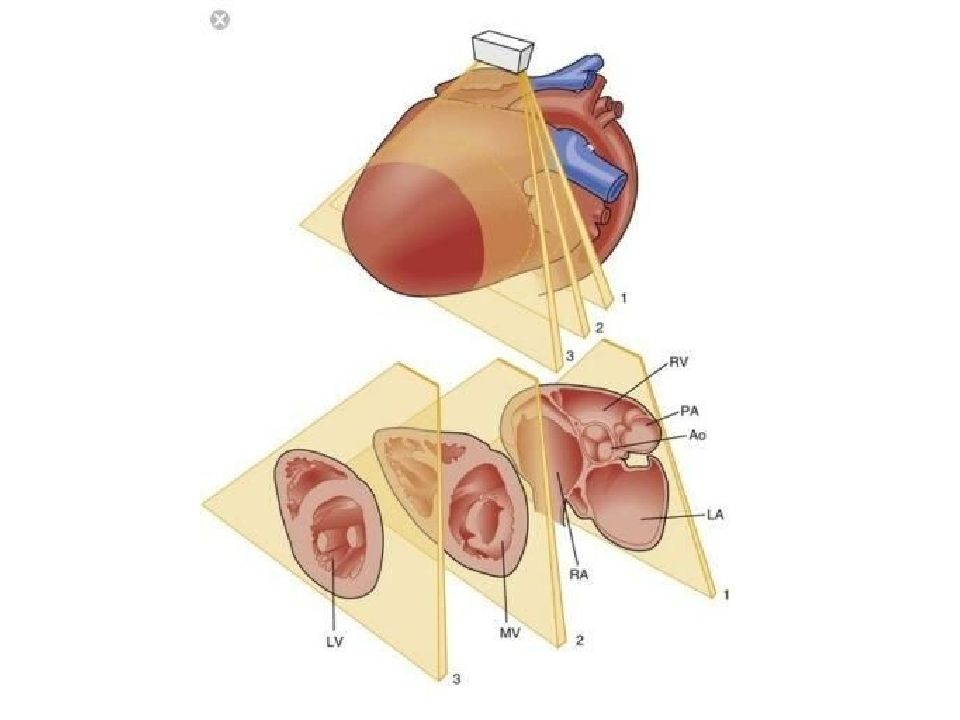

Позиция: короткая ось на уровне конца створок аортального клапана Датчик – повернуть по часовой стрелке, луч направить вверх ( «хвост» датчика – вниз )

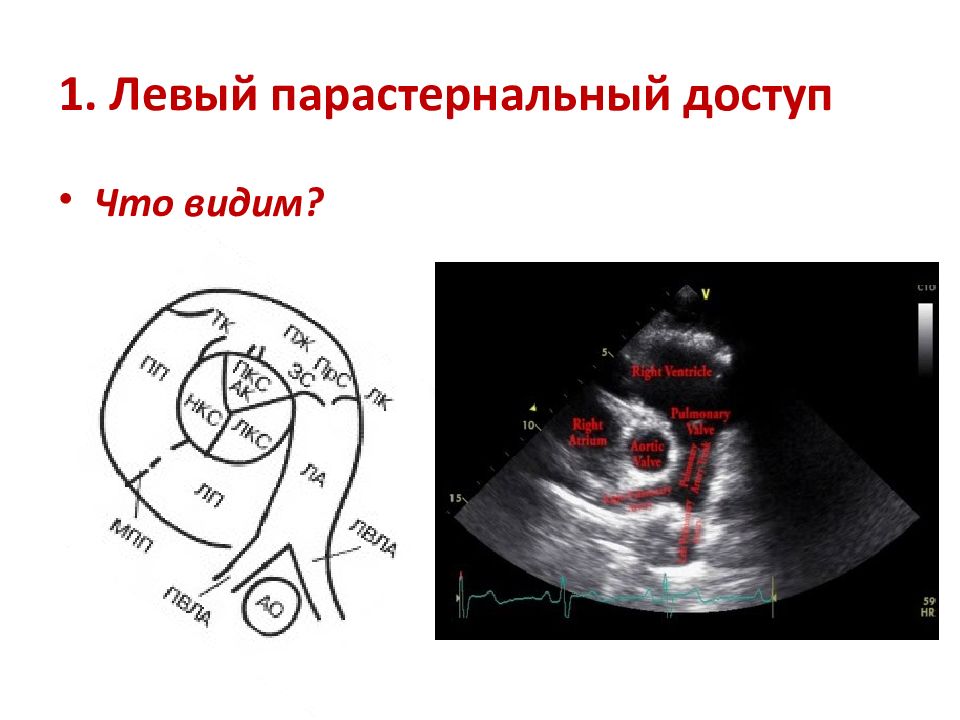

Что видим?

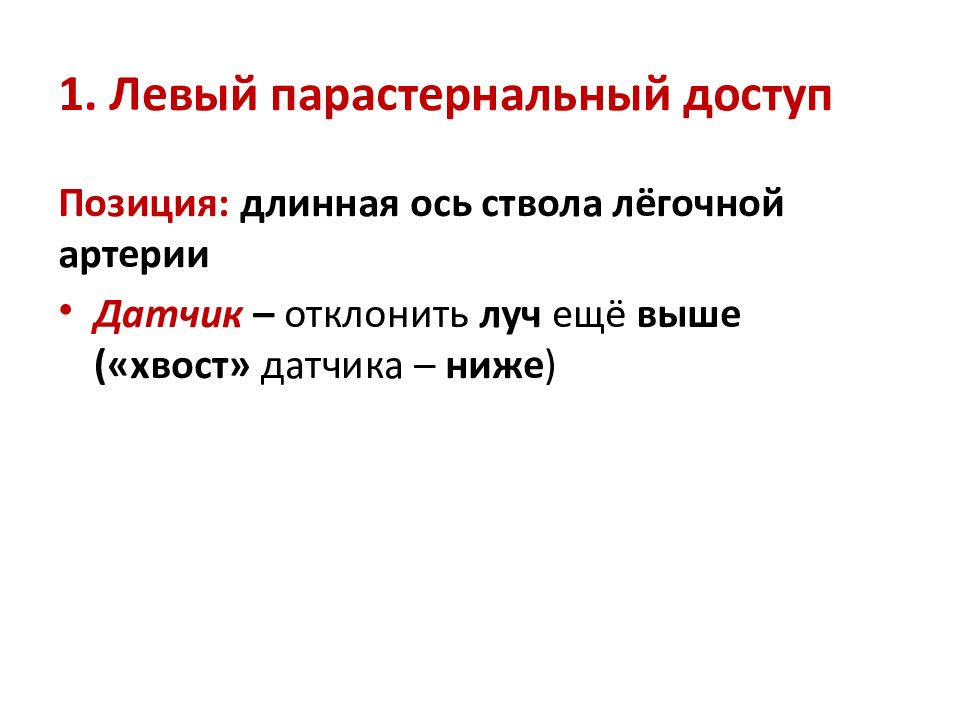

Позиция: длинная ось ствола лёгочной артерии Датчик – отклонить луч ещё выше («хвост» датчика – ниже )
Что видим?

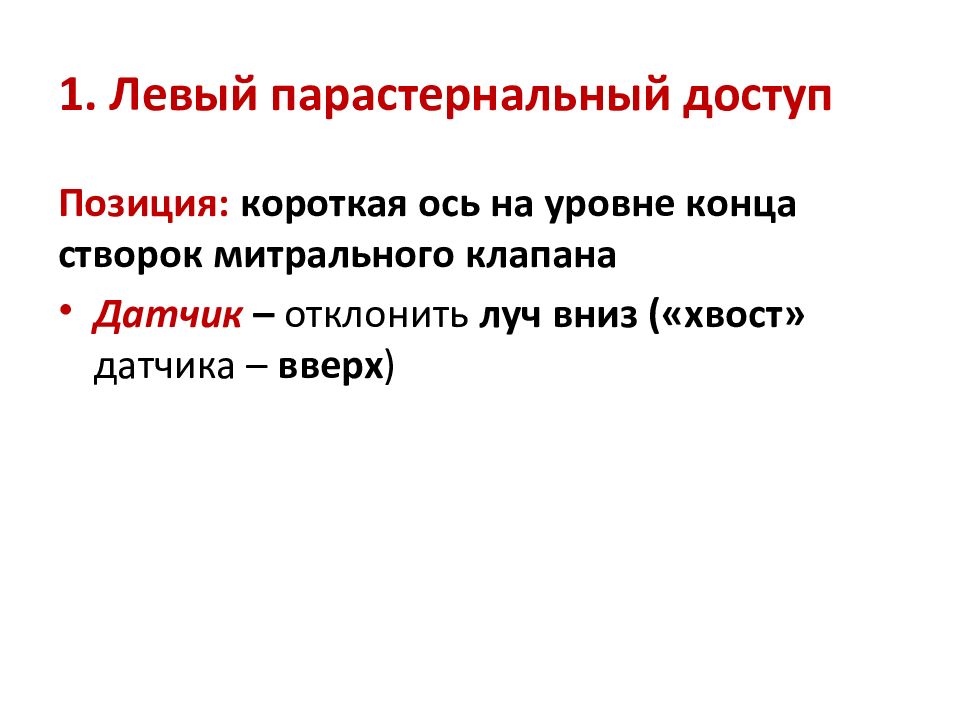

Позиция: короткая ось на уровне конца створок митрального клапана Датчик – отклонить луч вниз («хвост» датчика – вверх )
Что видим?

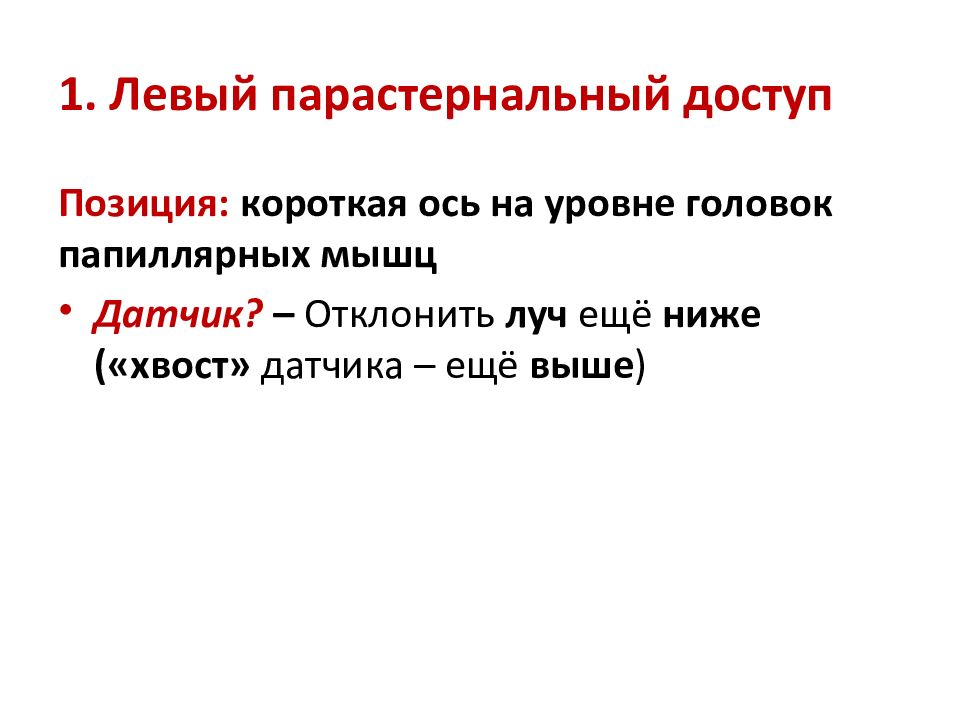

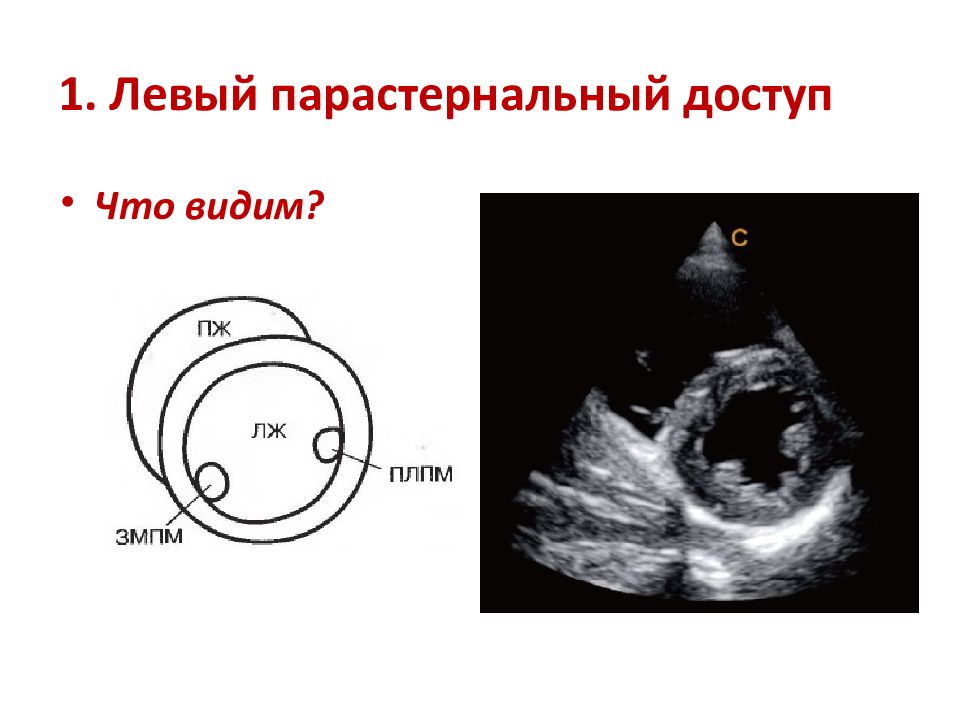

Позиция: короткая ось на уровне головок папиллярных мышц Датчик? – Отклонить луч ещё ниже («хвост» датчика – ещё выше )
Что видим?

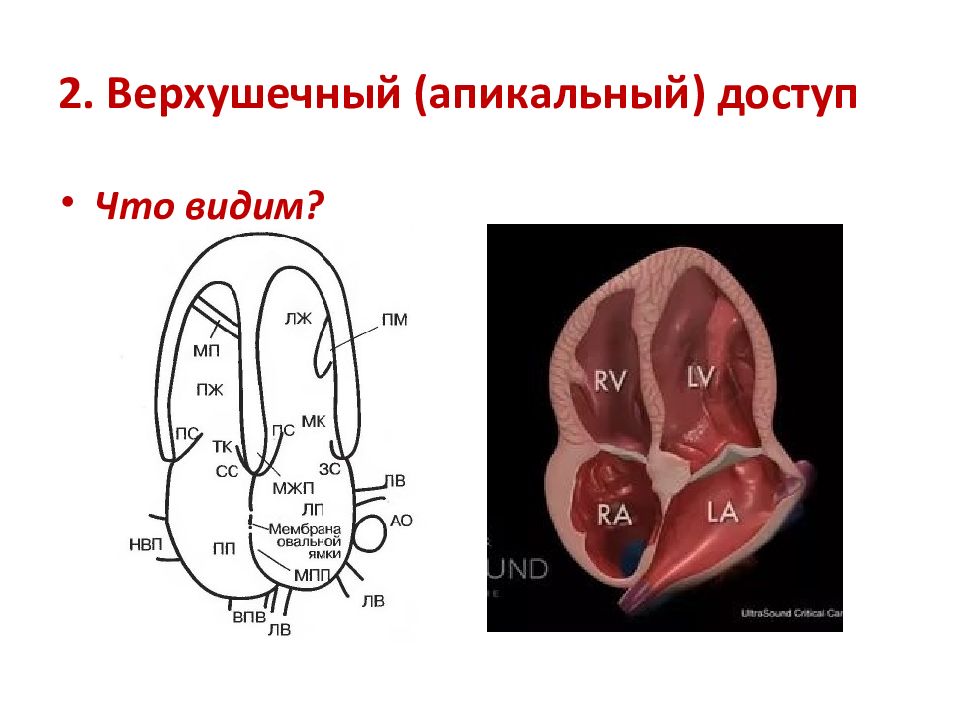

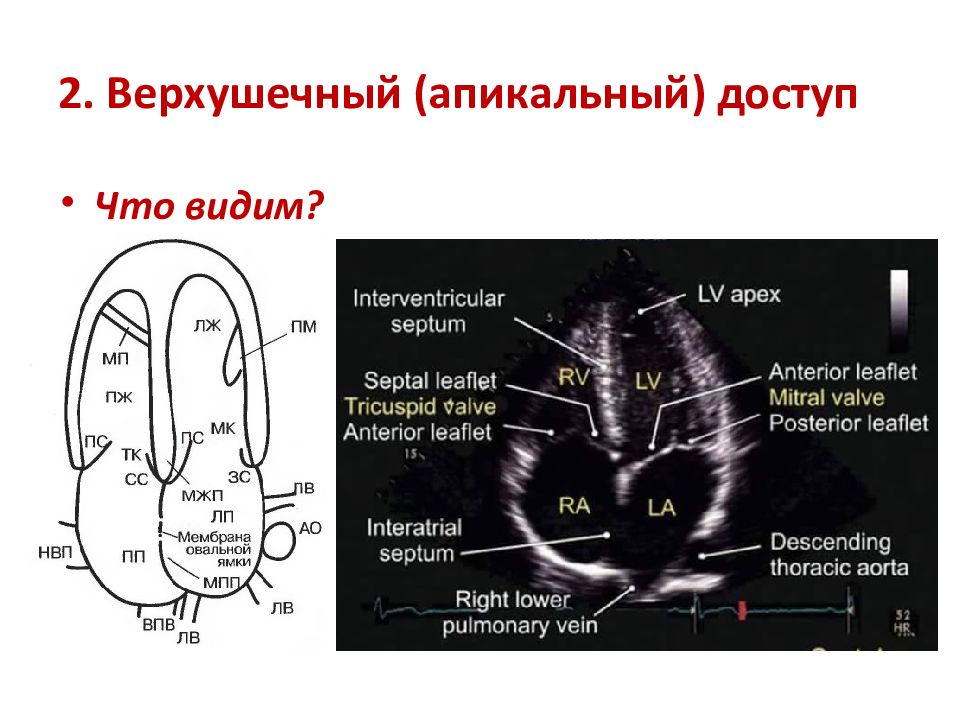

Позиция: 4-камерная Датчик – в области верхушечного толчка, луч – на правое плечо, маркер – к левому плечу (противоположно правой подвздошной кости)

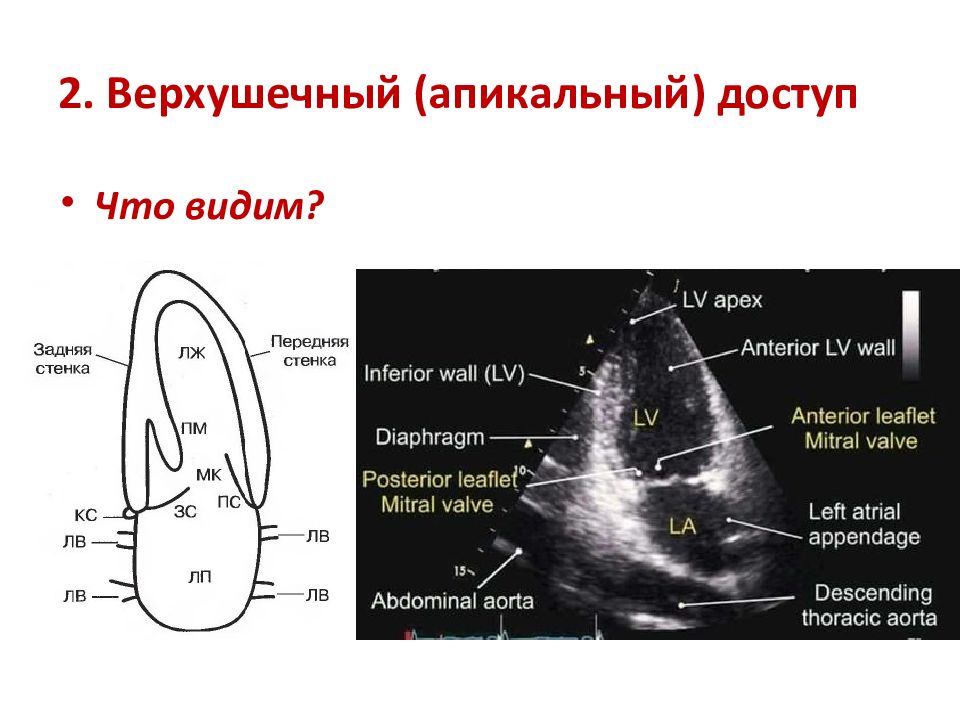

Что видим?
Что видим?

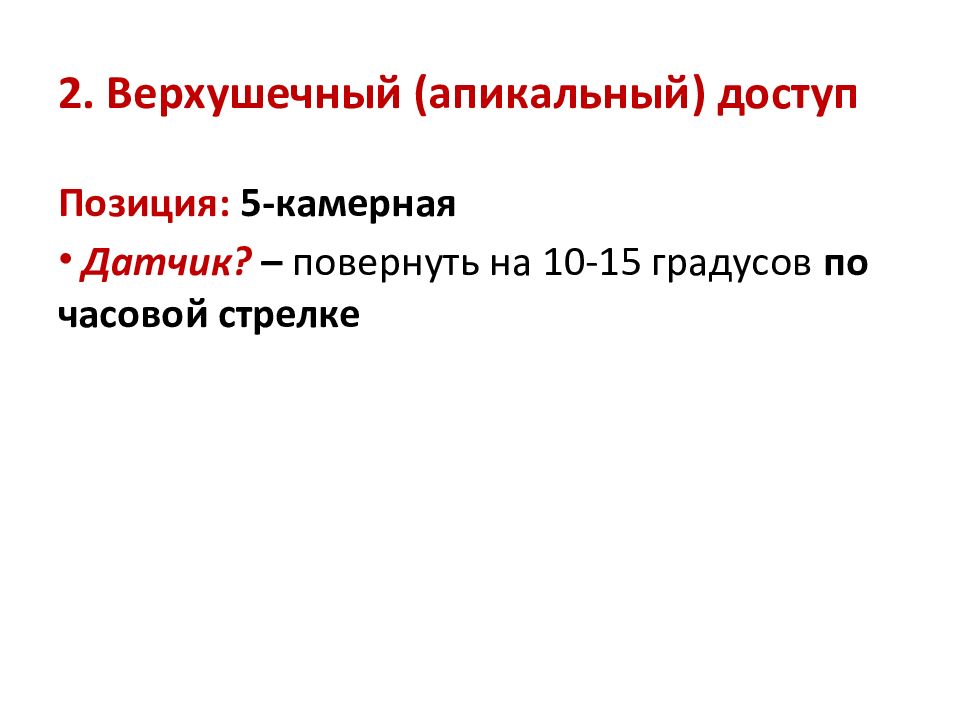

Позиция: 5-камерная Датчик? – повернуть на 10-15 градусов по часовой стрелке
Что видим?

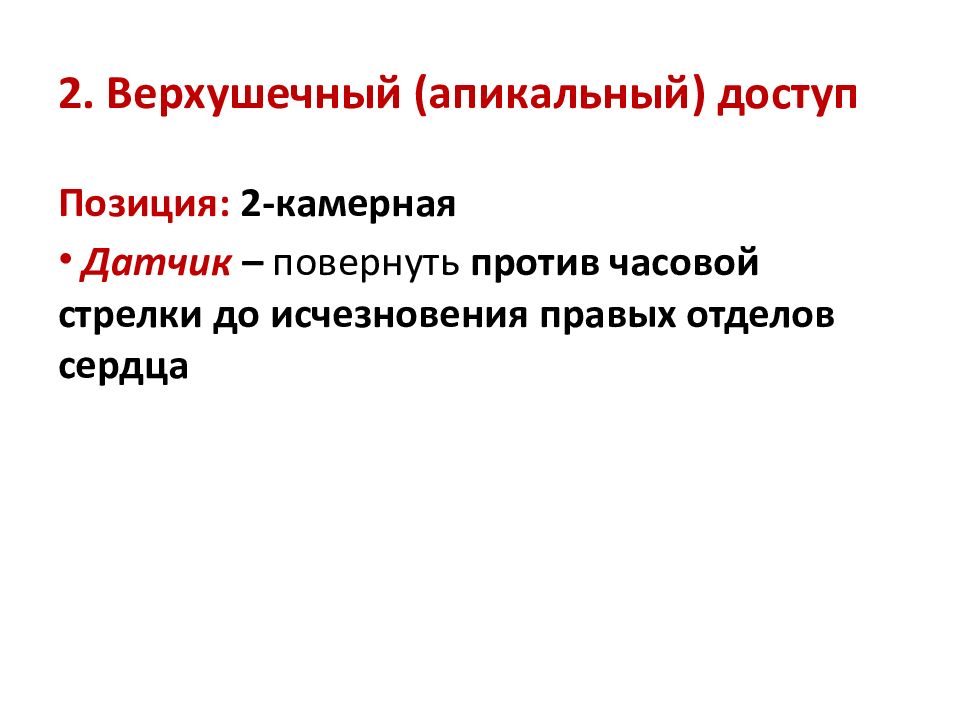

Позиция: 2-камерная Датчик – повернуть против часовой стрелки до исчезновения правых отделов сердца
Что видим?

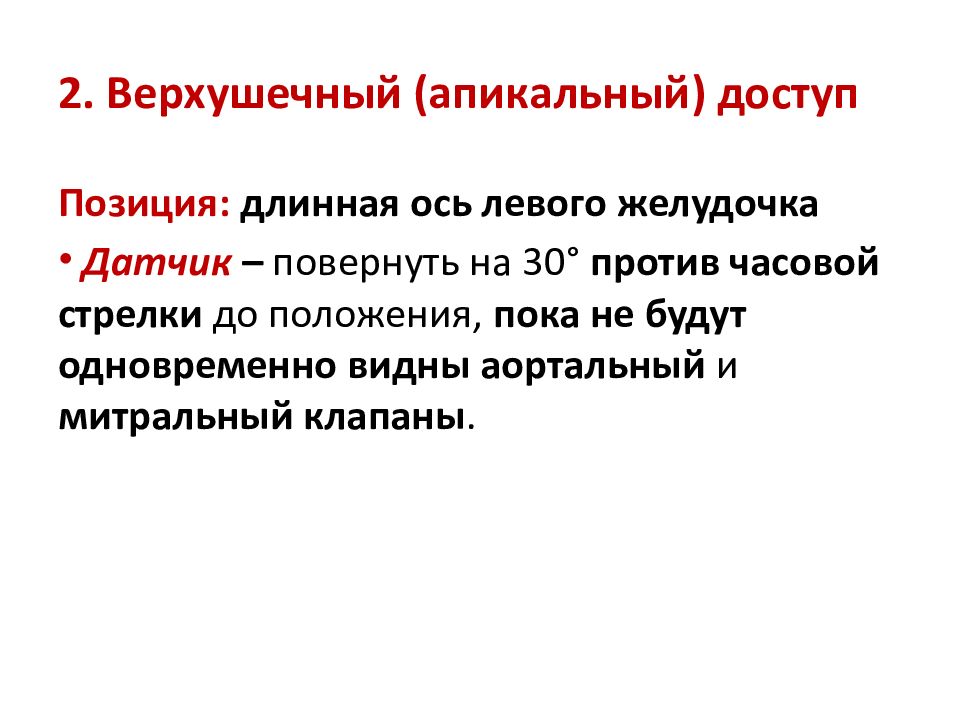

Позиция: длинная ось левого желудочка Датчик – повернуть на 30° против часовой стрелки до положения, пока не будут одновременно видны аортальный и митральный клапаны.

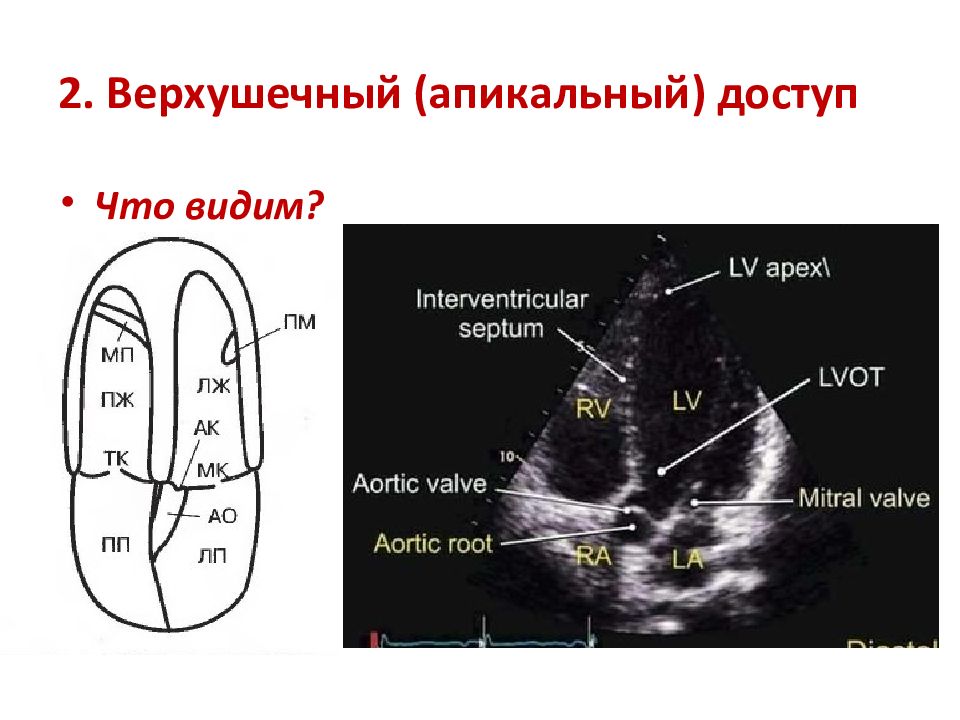

Что видим?

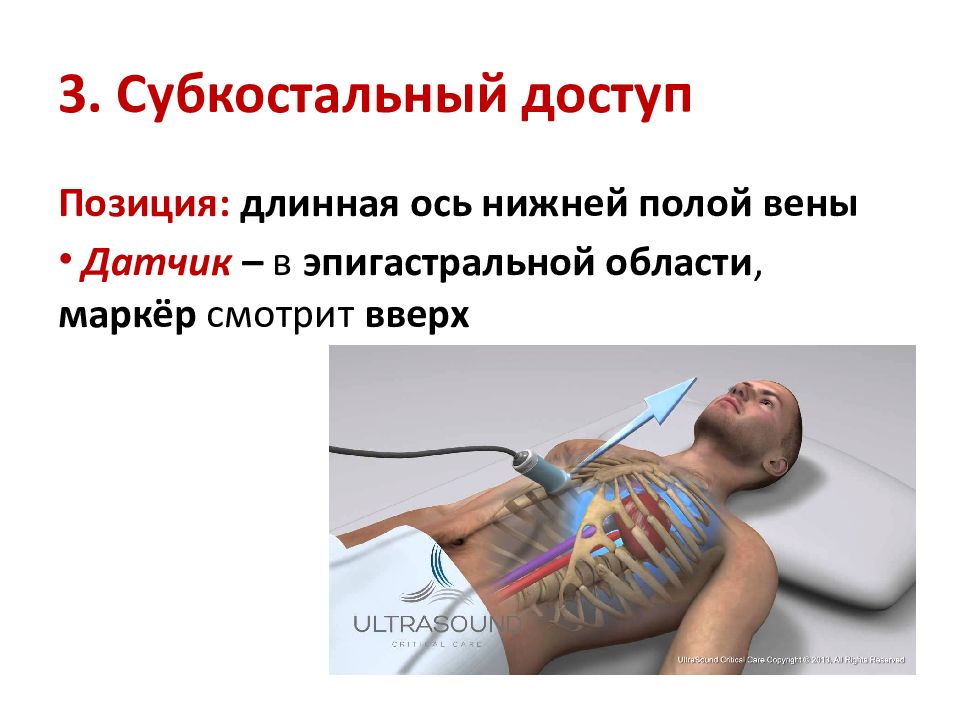

Позиция: длинная ось нижней полой вены Датчик – в эпигастральной области, маркёр смотрит вверх

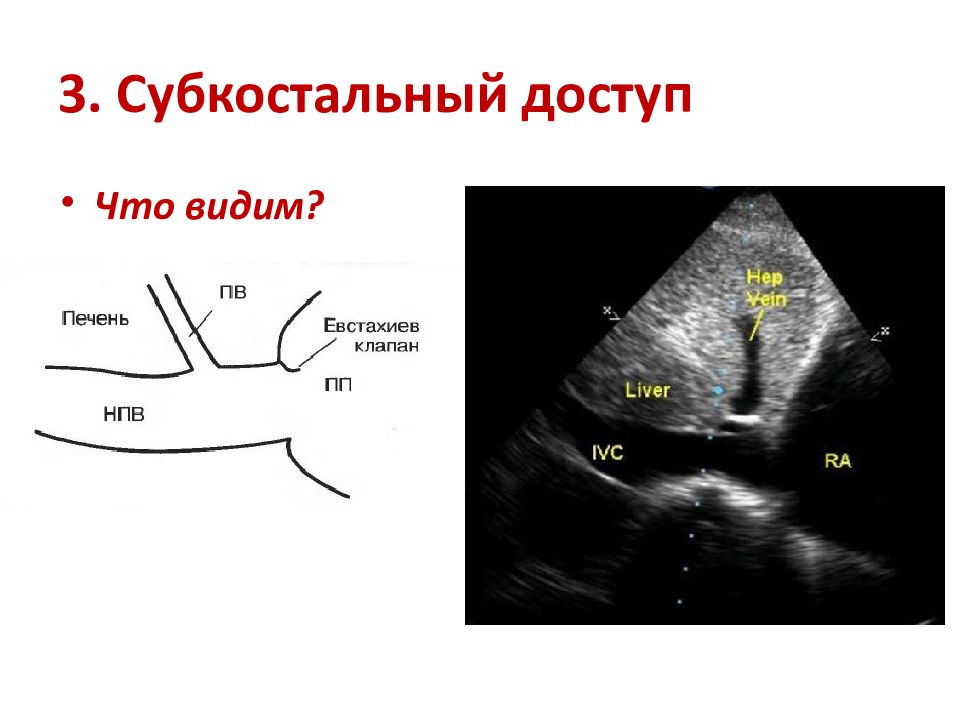

Что видим?

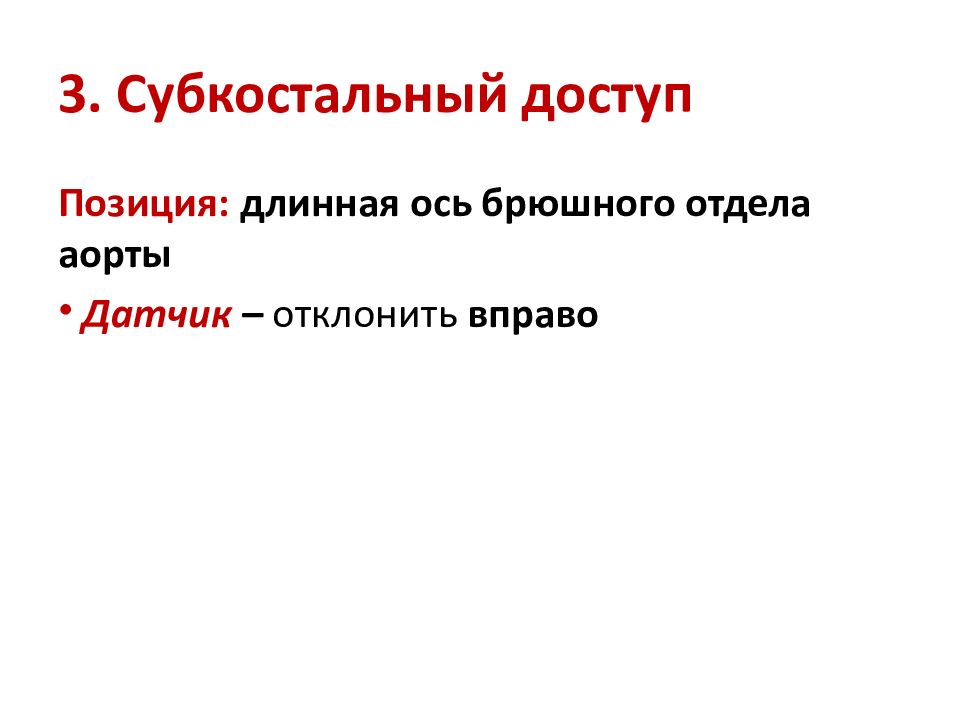

Позиция: длинная ось брюшного отдела аорты Датчик – отклонить вправо

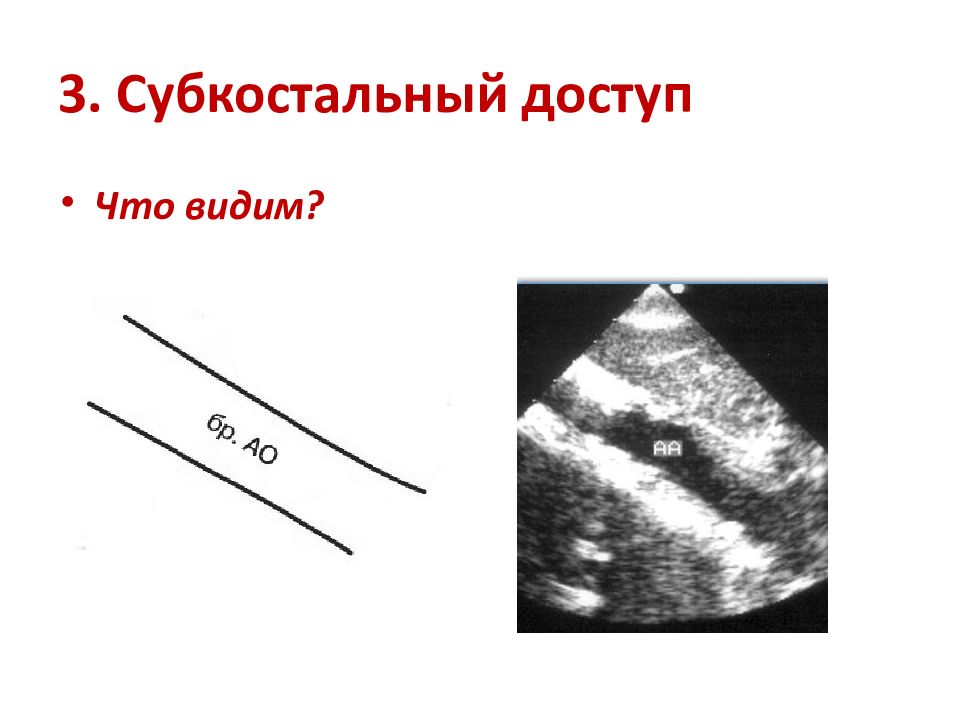

Что видим?

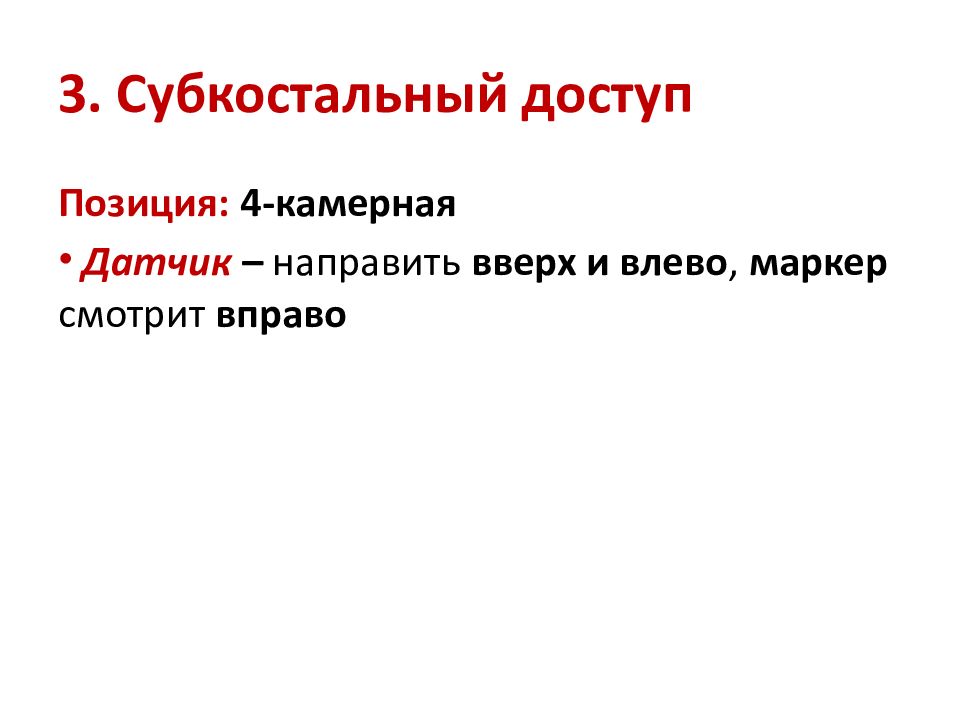

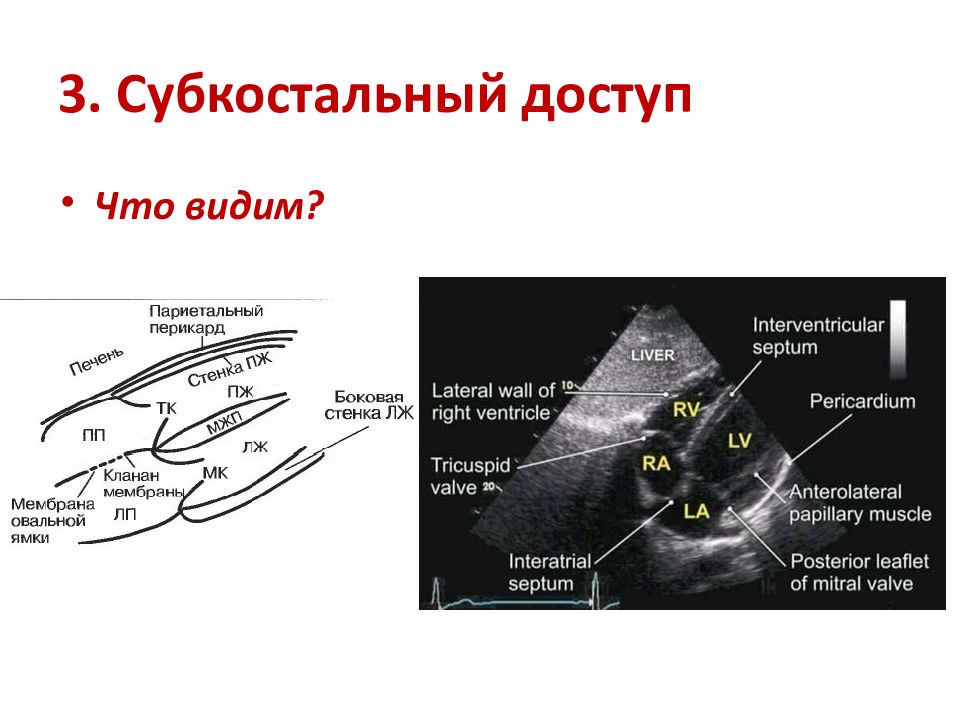

Позиция: 4-камерная Датчик – направить вверх и влево, маркер смотрит вправо
Что видим?

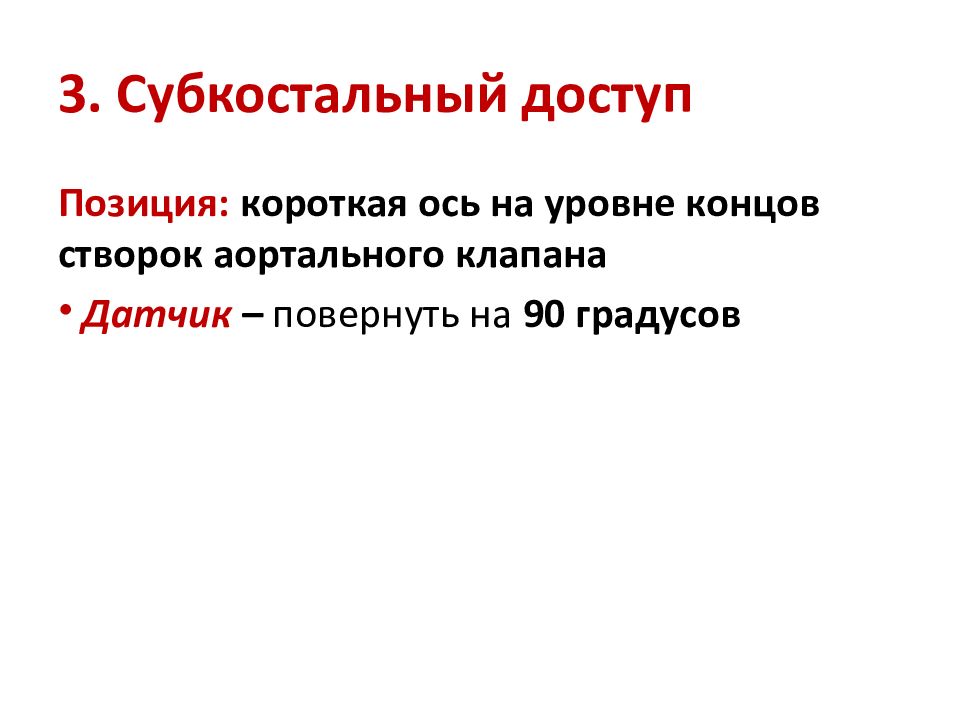

Позиция: короткая ось на уровне концов створок аортального клапана Датчик – повернуть на 90 градусов

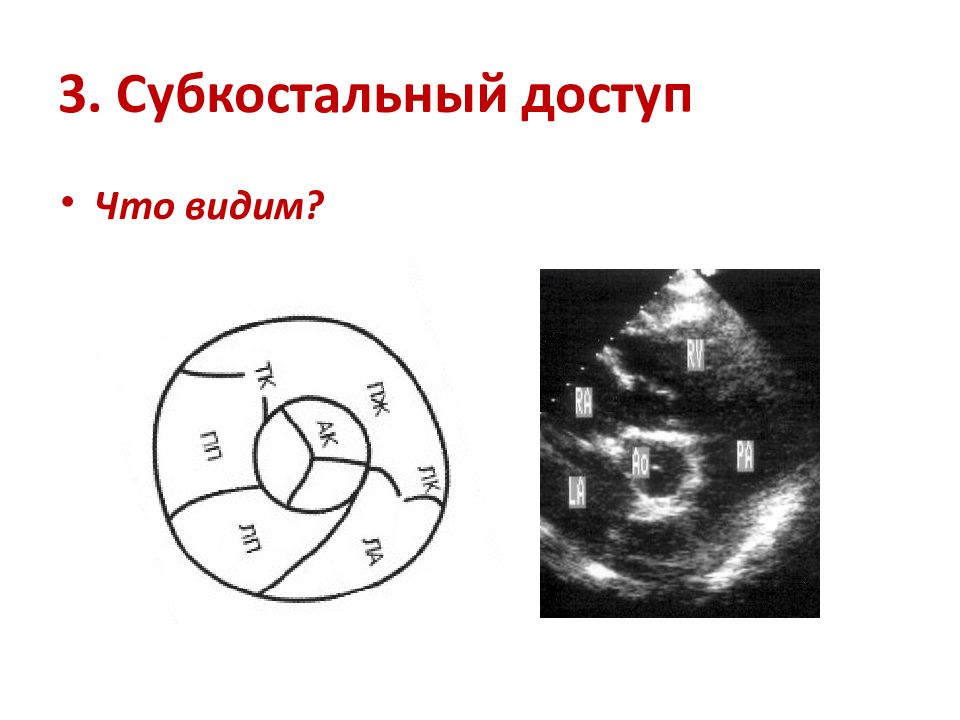

Что видим?

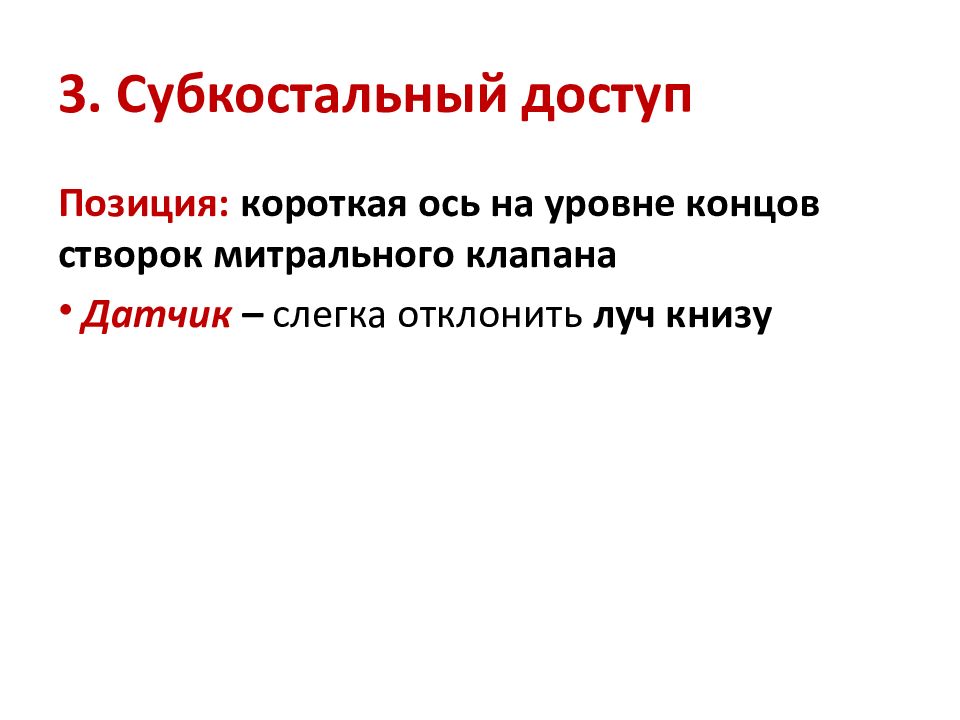

Позиция: короткая ось на уровне концов створок митрального клапана Датчик – слегка отклонить луч книзу
Что видим?

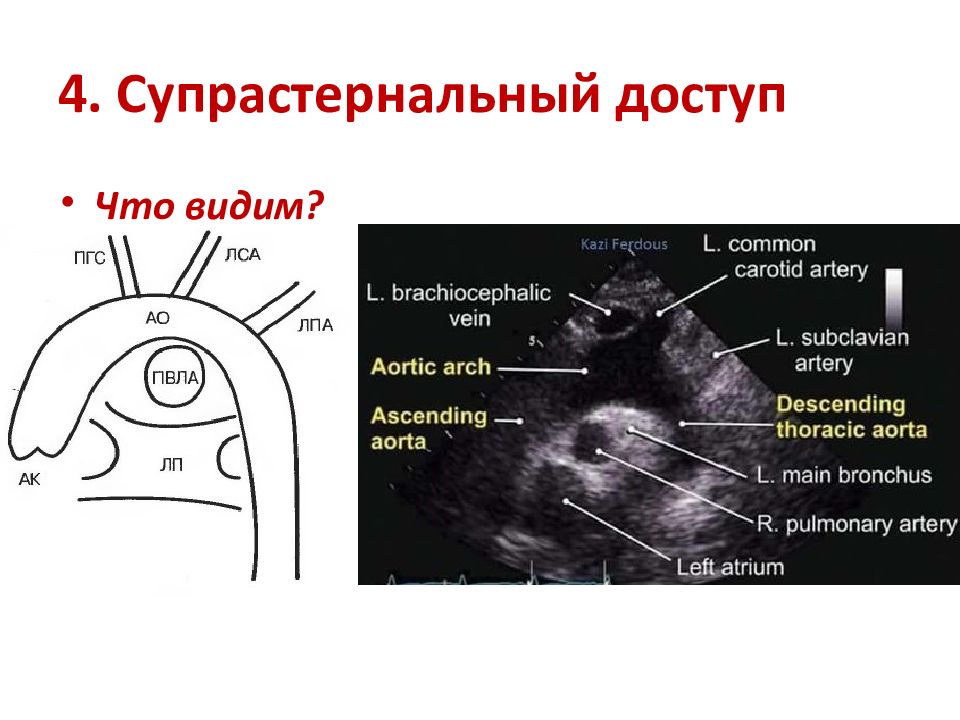

Позиция: длинная ось дуги аорты Датчик – в ярёмной ямке, луч направлен за грудину, маркер - вверх
Что видим?

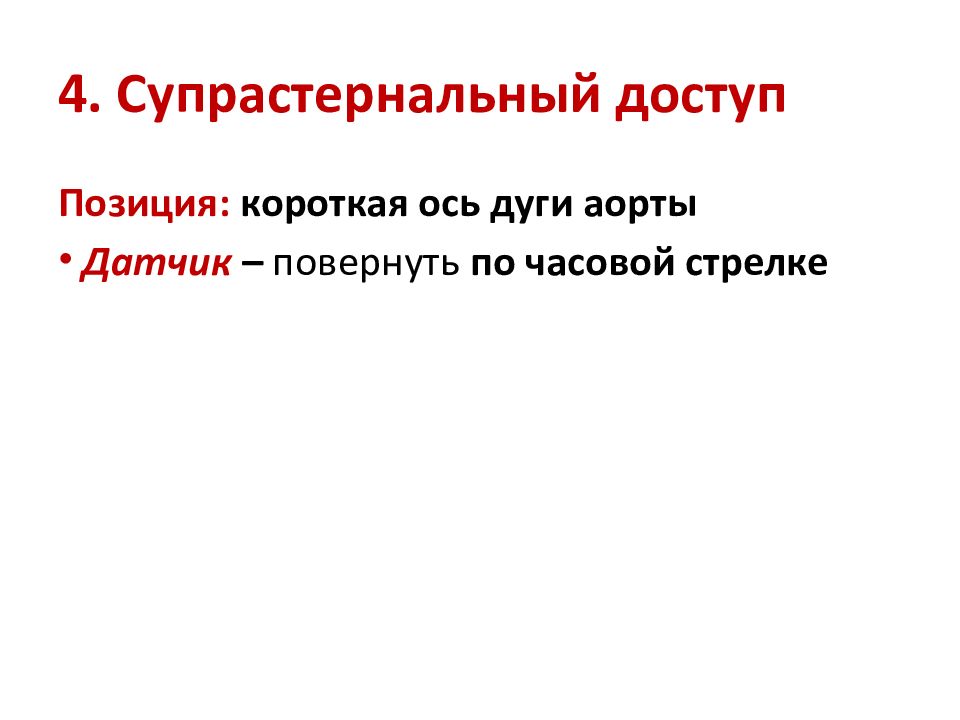

Позиция: короткая ось дуги аорты Датчик – повернуть по часовой стрелке
Что видим?

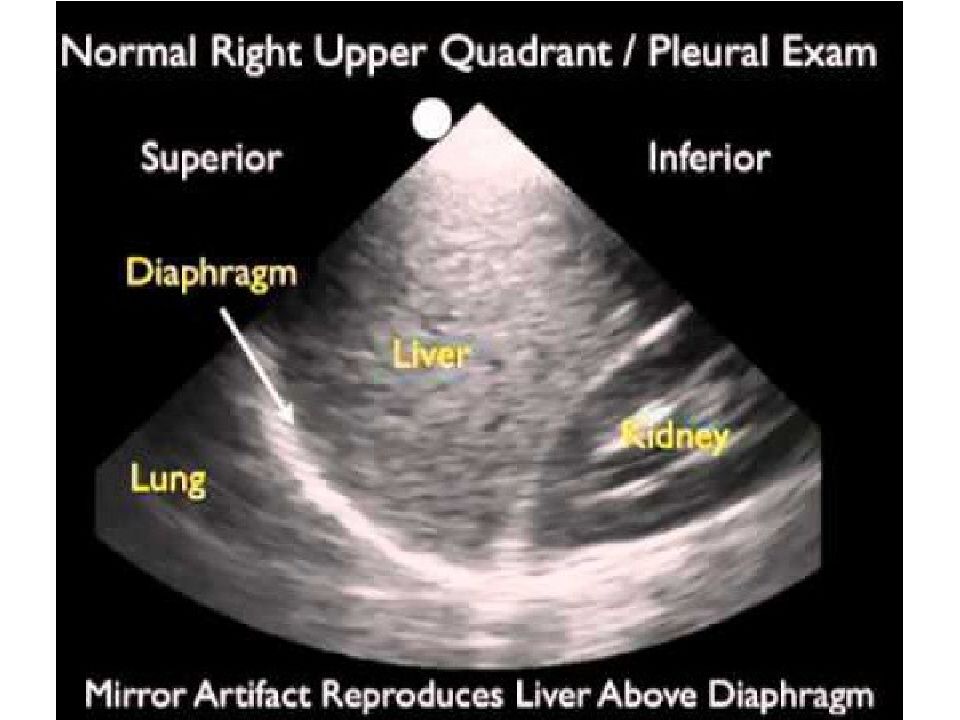

Правой Датчик – в правом подреберье на краю печени, луч – вверх на купол диафрагмы. Что видим? Левой Датчик – ниже проекции селезёнки, луч – на купол диафрагмы. Что видим?

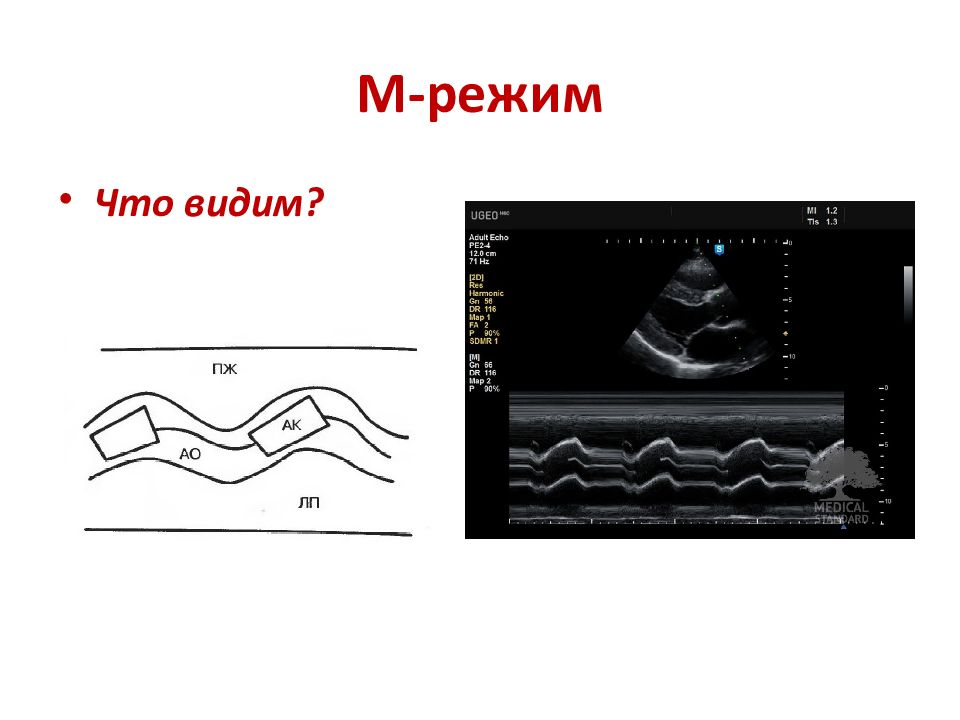

Парастернальная позиция: длинная ось ЛЖ или короткая ось АК Курсор М-режима: через концы створок аортального клапана
Что видим?

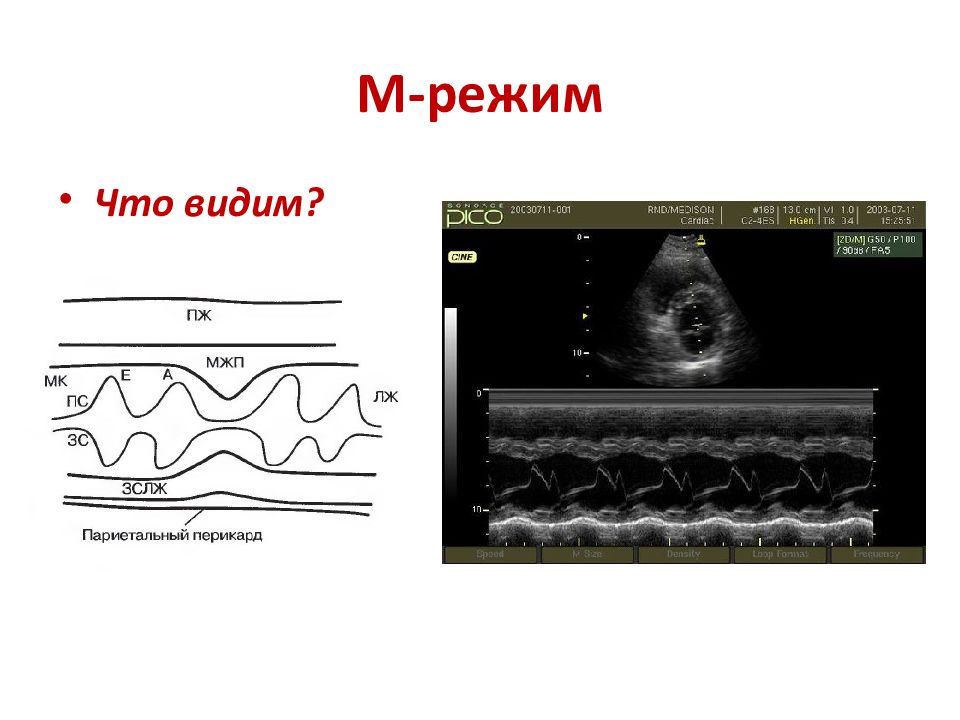

Парастернальная позиция: длинная ось ЛЖ или короткая ось МК Курсор М-режима: через концы створок митрального клапана
Что видим?
