Устройство, текущее содержание и ремонт железнодорожного пути Профессия: монтер пути 4 разряда, сигналист 3 разряда Тема « Смена отдельных металлических частей стрелочного перевода » Петровых Н.М. - преподаватель Екатеринбург- Пассажирского подразделения Свердловского учебного центра профессиональных квалификаций 2020

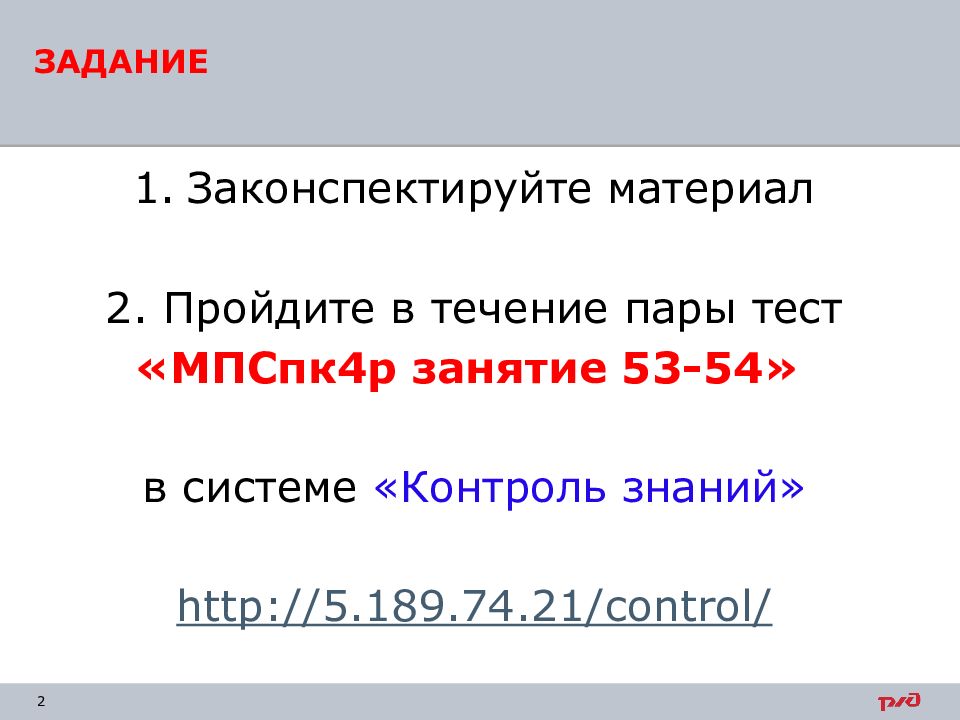

Законспектируйте материал 2. Пройдите в течение пары тест « МПСпк4р занятие 53-54» в системе «Контроль знаний» http://5.189.74.21/control / ЗАДАНИЕ
Смена крестовины
Состав исполнителей Монтеры пути 4 чел. 6 чел. 8 чел. Руководитель работ – дорожный мастер Заявка на выдачу предупреждения по форме 2 Количество сигналистов определяется в зависимости от местных условий
Условия производства работ Крестовина марки 1/9, 1/11 стрелочного перевода типа Р-65, на железобетонных брусьях, проекта 2750, 2768/2769. Накладки шестидырные. Крестовина в собранном виде подвезена к месту работ заранее и уложена против сменяемой с соблюдением габарита. Накануне выполнения работ по смене крестовины руководитель работ определяет и проверяет: наличие зазоров в стыках, при их отсутствии, выполняют регулировку стыковых зазоров; ширину колеи в установленных местах стрелочного перевода, при наличие отклонений производится регулировка ширины рельсовой колеи; разницу в вертикальном и горизонтальном (по головке рельса) размерах сменяемой и укладываемой крестовинах. Несовпадения размеров крестовины с прилегающими к ней рельсами по верху и боковой рабочей грани головки не должны быть более 1 мм.
Наименование инструмента Состав исполнителей 4 чел. 6 чел. 8 чел. 1. Молоток костыльный ТУ 32 ЦП 483-78, шт. 2 2 2 2. Лом остроконечный ЛО-25 ГОСТ 380-2005, шт. 4 4 5 3. Лом лапчатый ЛЛк-02.000, ТУ 2-504-97, шт. 2 2 3 4. Ключ торцовый ГОСТ 25790-83, шт. 2 3 4 5. Молоток слесарный ГОСТ 2310-77, шт. 1 1 1 6. Ключ путевой гаечный ГОСТ 2839-80, шт. 2 2 4 7. Зубило, шт. 1 1 1 8. Рашпиль, шт. 1 1 1 9. Кисть, шт. 2 2 2 Материалы 1. Масло отработанное, л 0,3 2. Крестовина марки 1/9 или 1/11 для стрелочного перевода Р-65, проекта 2750, 2768/2769, шт. 1 3. Шайба пружинная, шт. 20
I. Подготовительные работы Смена крестовины Опробуют гайки болтов в двух передних и заднем стыках крестовины, смазывают их и устанавливают дополнительные пружинные шайбы на стыковые болты. Опробуют гайки закладных и клеммных болтов.
II. Основные работы Смена крестовины Снимают рельсовые соединители, отвинчивают гайки и удаляют болты в передних и заднем стыках крестовины, снимают стыковые накладки и вкладыш. Отвинчивают и снимают гайки закладных и клеммных болтов, пружинные шайбы, клеммы и удаляют клеммные болты. Ломами сдвигают старую крестовину и надвигают новую крестовину.
В передних и заднем стыках крестовины производят установку пружинных рельсовых соединителей, накладок с постановкой болтов, пружинных шайб и завинчивают гайки болтов. В заднем стыке крестовины производят постановку вкладыша и завинчивают гайки болтов. Устанавливают клеммные болты, клеммы, пружинные шайбы, гайки на клеммные болты, гайки на закладные болты и завинчивают гайки клеммных и закладных болтов.
III. Заключительный период После проверки состояния стрелочного перевода, руководитель работ, пропускает первые два поезда по ремонтируемому участку со скоростью 25 км/ч, после пропуска поездов еще раз проверяет ремонтируемый участок пути и при отсутствии неисправностей отменяет предупреждение для поездов. Монтеры пути подтягивают гайки стыковых и клеммных болтов. Руководитель работ делает запись об окончании работ в книге ДУ-46.
