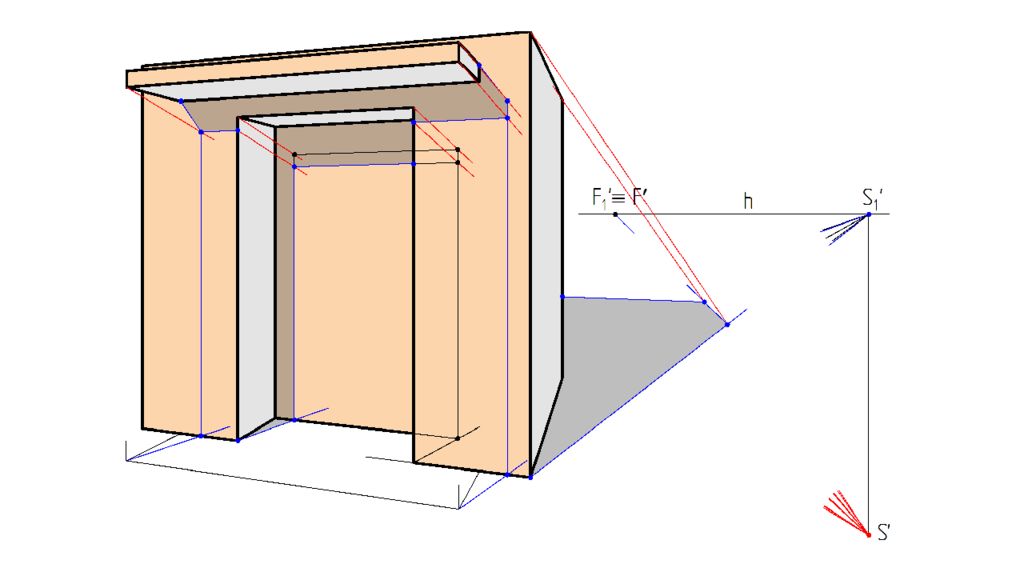

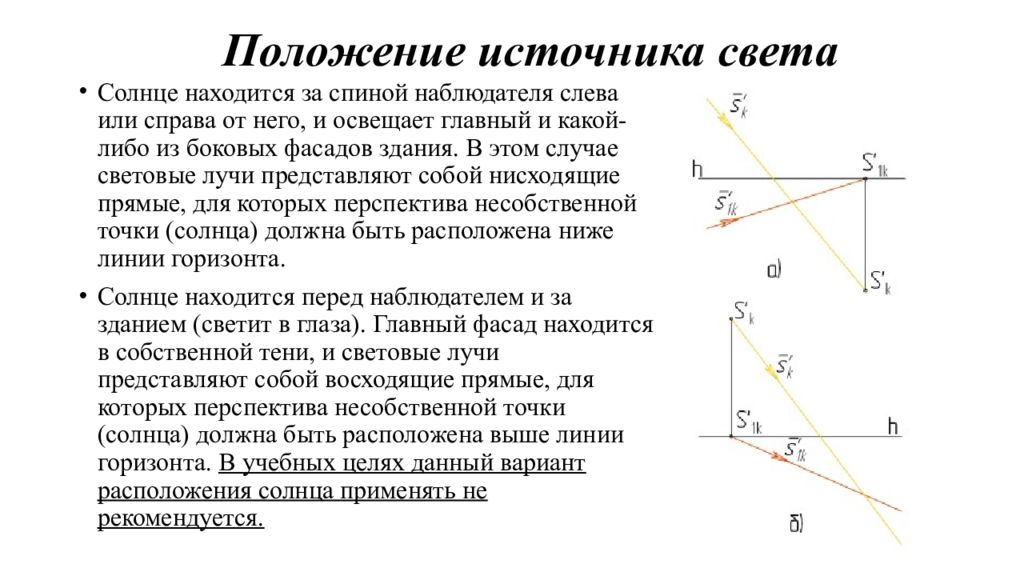

Солнце находится за спиной наблюдателя слева или справа от него, и освещает главный и какой-либо из боковых фасадов здания. В этом случае световые лучи представляют собой нисходящие прямые, для которых перспектива несобственной точки (солнца) должна быть расположена ниже линии горизонта. Солнце находится перед наблюдателем и за зданием (светит в глаза). Главный фасад находится в собственной тени, и световые лучи представляют собой восходящие прямые, для которых перспектива несобственной точки (солнца) должна быть расположена выше линии горизонта. В учебных целях данный вариант расположения солнца применять не рекомендуется.

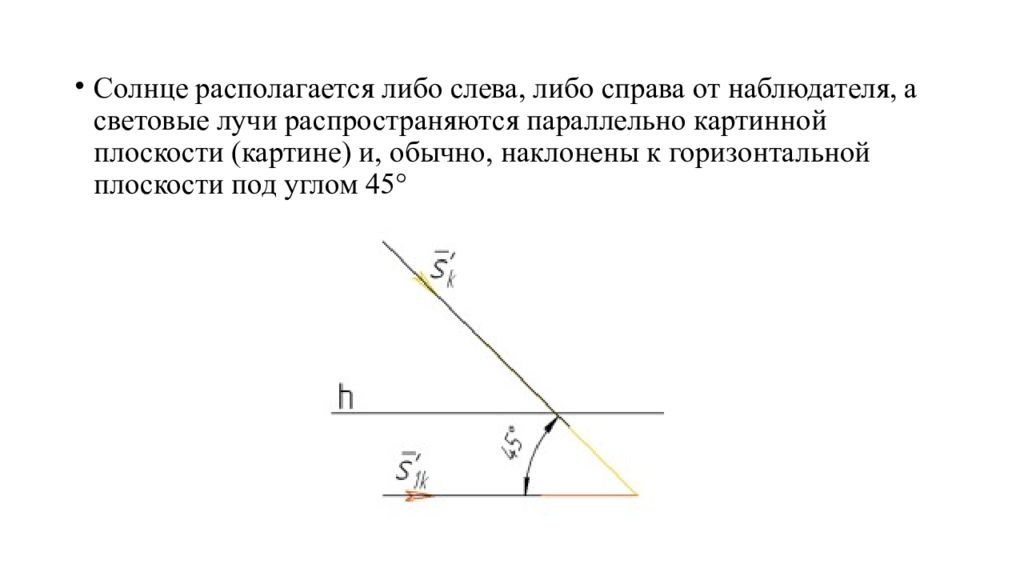

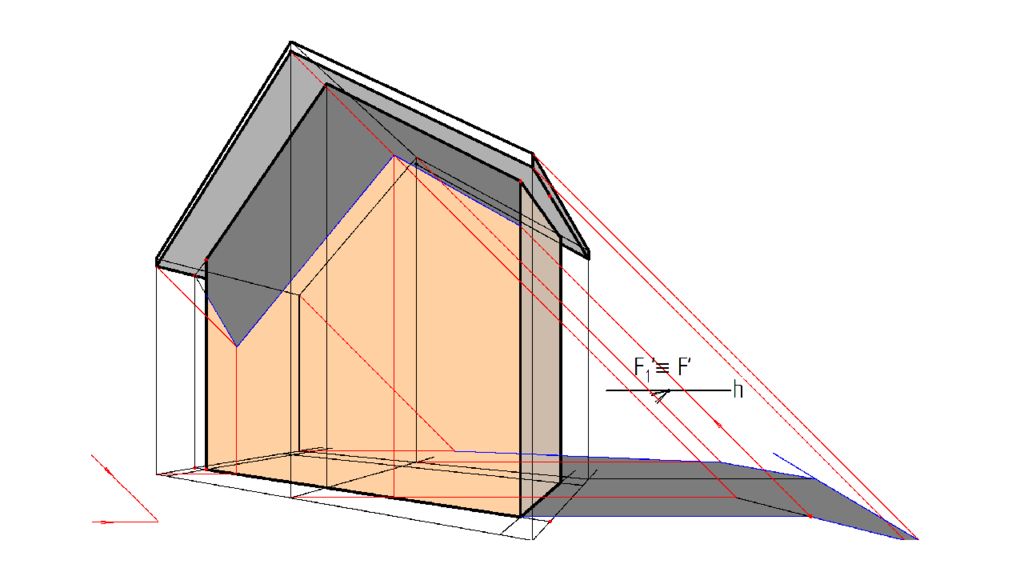

Солнце располагается либо слева, либо справа от наблюдателя, а световые лучи распространяются параллельно картинной плоскости (картине) и, обычно, наклонены к горизонтальной плоскости под углом 45°

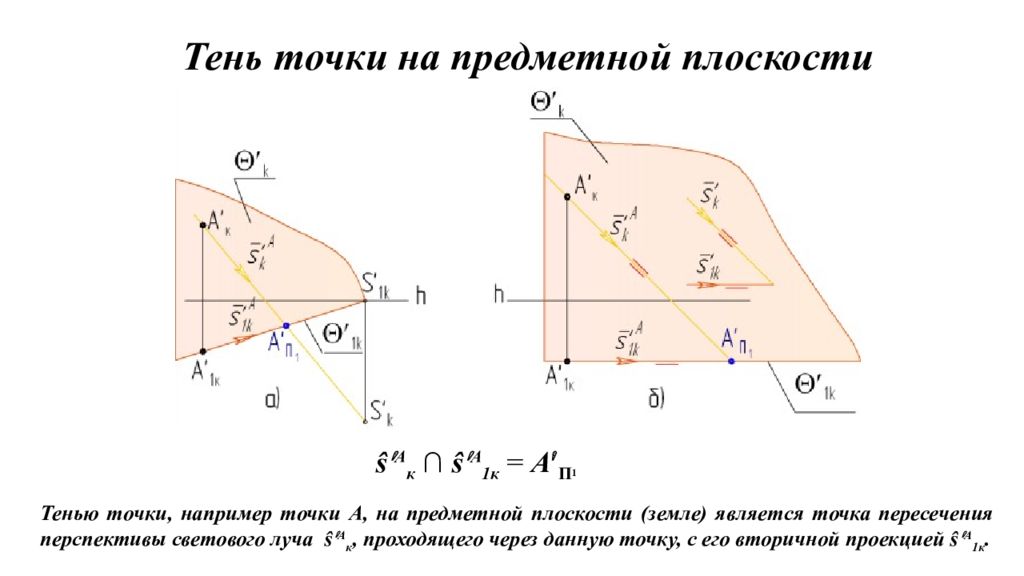

ŝ A к ∩ ŝ A 1к = A П 1 Тенью точки, например точки А, на предметной плоскости (земле) является точка пересечения перспективы светового луча ŝ A к, проходящего через данную точку, с его вторичной проекцией ŝ A 1к.

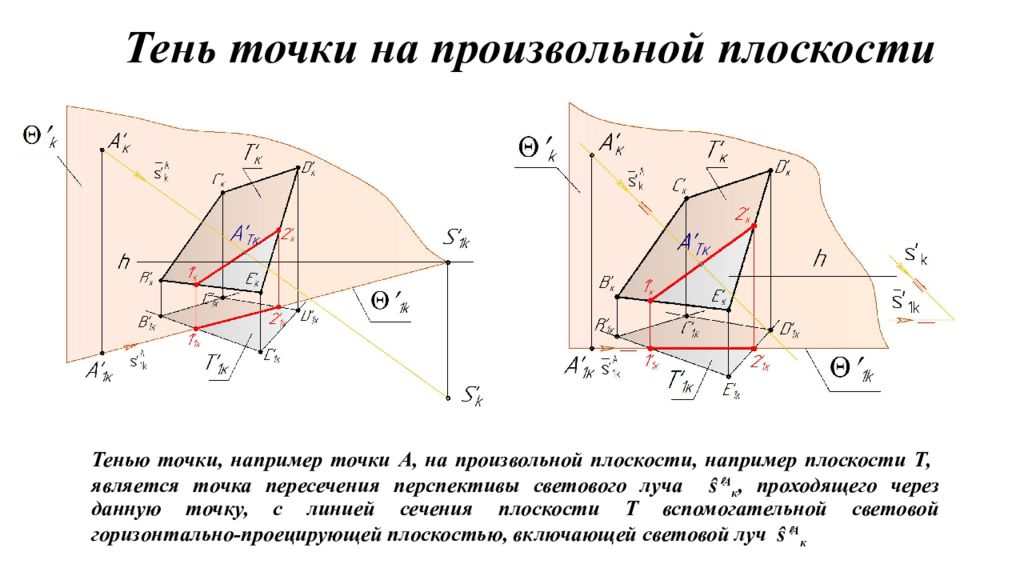

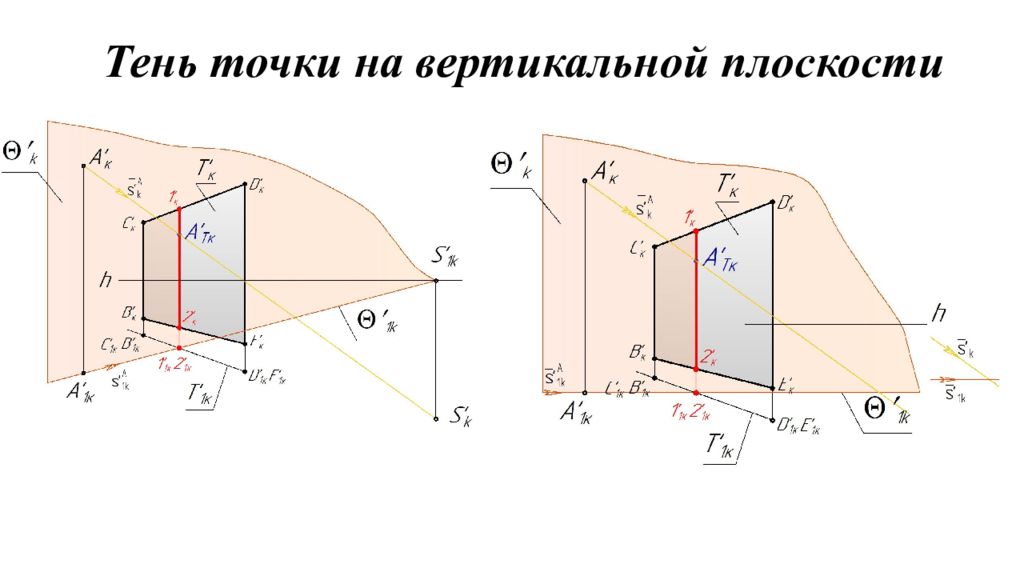

Тенью точки, например точки А, на произвольной плоскости, например плоскости Т, является точка пересечения перспективы светового луча ŝ A к, проходящего через данную точку, с линией сечения плоскости Т вспомогательной световой горизонтально-проецирующей плоскостью, включающей световой луч ŝ A к Тень точки на произвольной плоскости

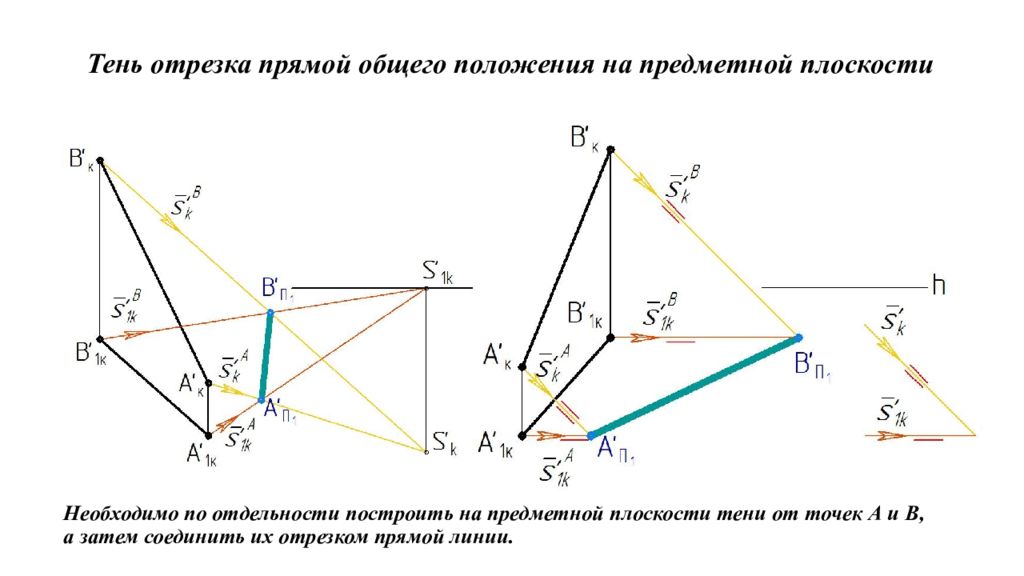

Необходимо по отдельности построить на предметной плоскости тени от точек А и В, а затем соединить их отрезком прямой линии.

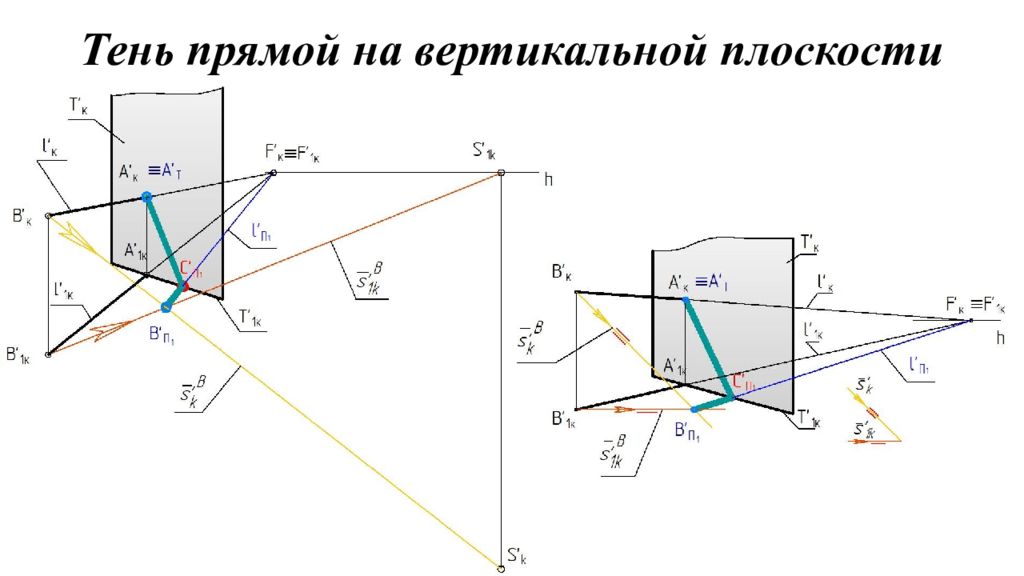

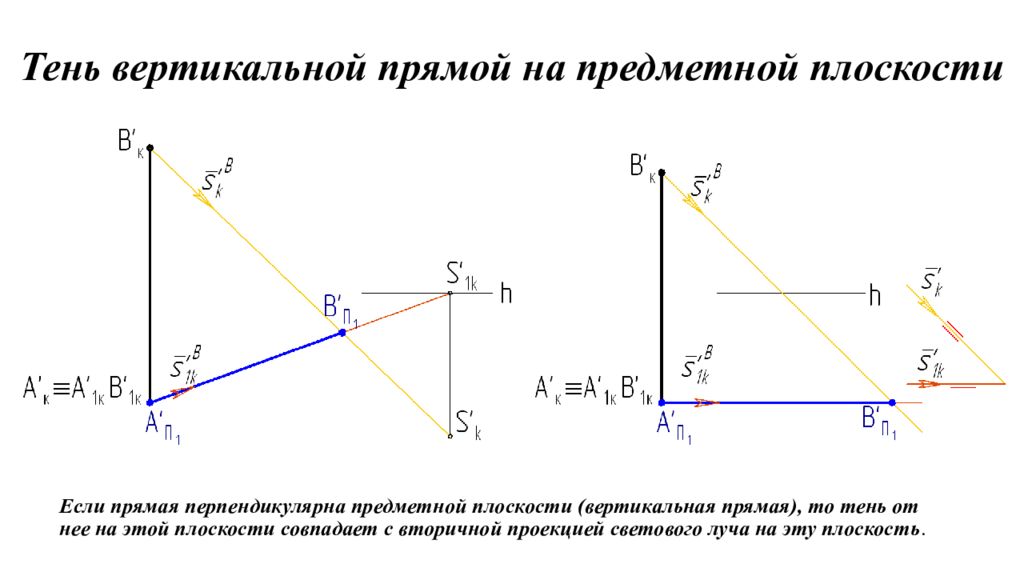

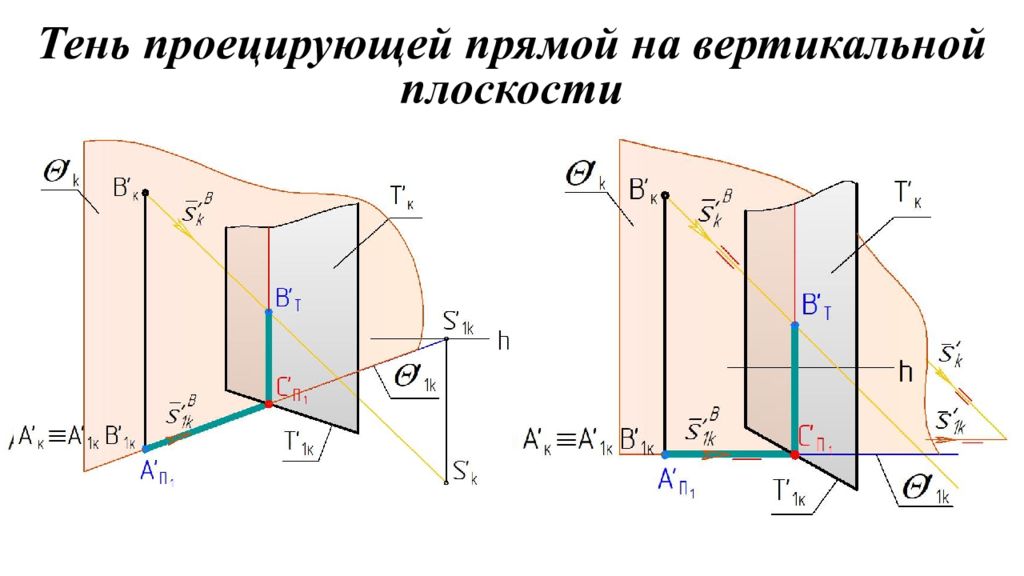

Если прямая перпендикулярна предметной плоскости (вертикальная прямая), то тень от нее на этой плоскости совпадает с вторичной проекцией светового луча на эту плоскость. Тень вертикальной прямой на предметной плоскости

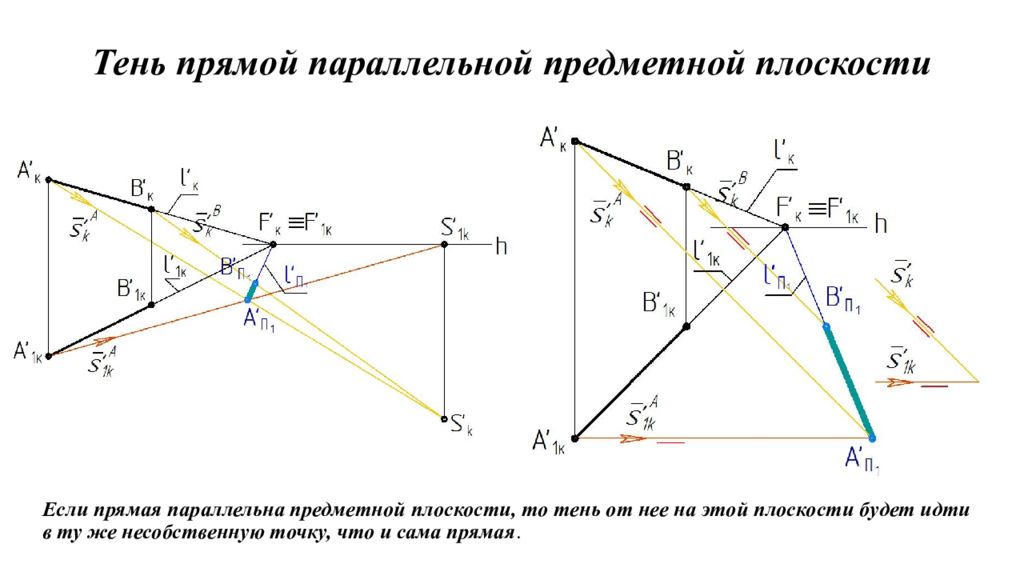

Если прямая параллельна предметной плоскости, то тень от нее на этой плоскости будет идти в ту же несобственную точку, что и сама прямая.
