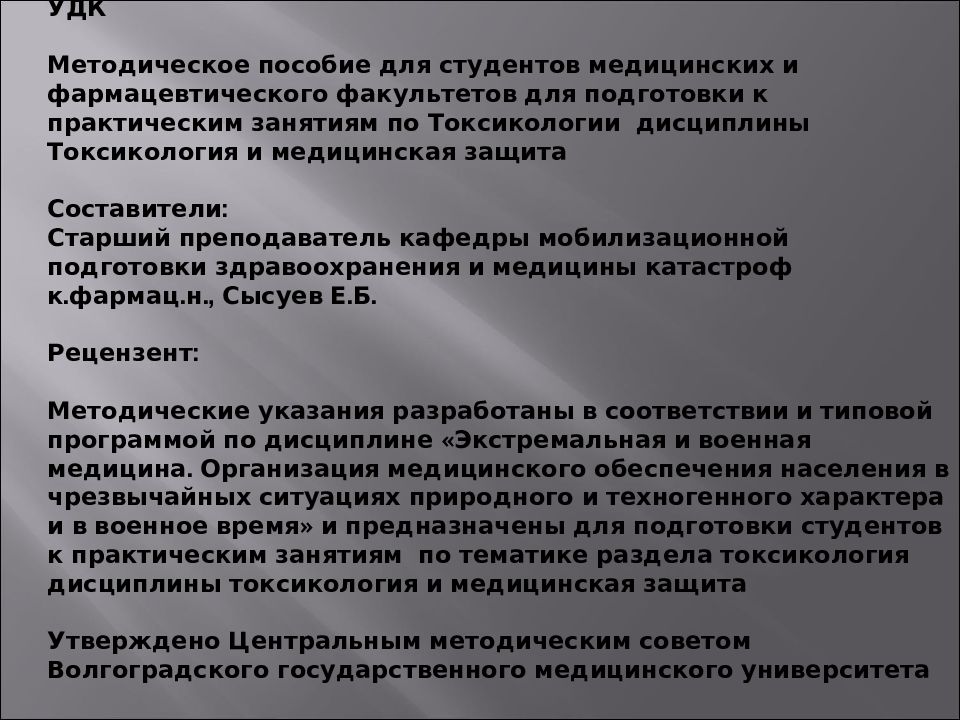

Министерства здравоохранения и социального развития человека Государственное бюджетное образовательное учреждение высшего профессионального образования Волгоградский государственный медицинский университет Кафедра мобилизационной подготовки здравоохранения и медицины катастроф Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по токсикологии (Токсикология и медицинская защита)
ручной всасывающий насос;
ручной всасывающий насос; индикаторные трубки (ИТ);

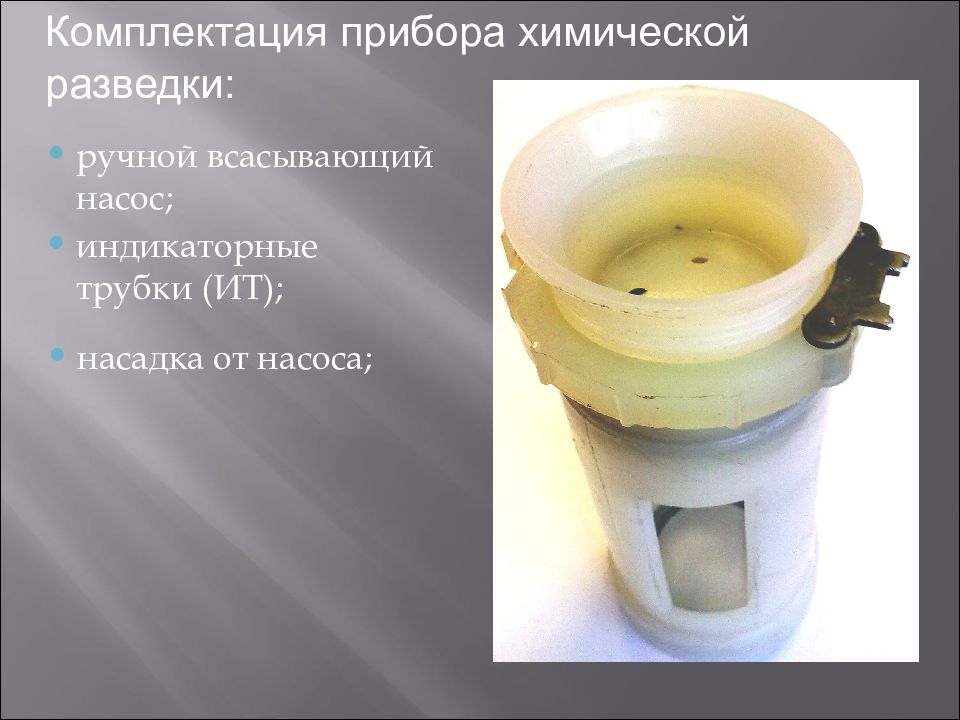

Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса;

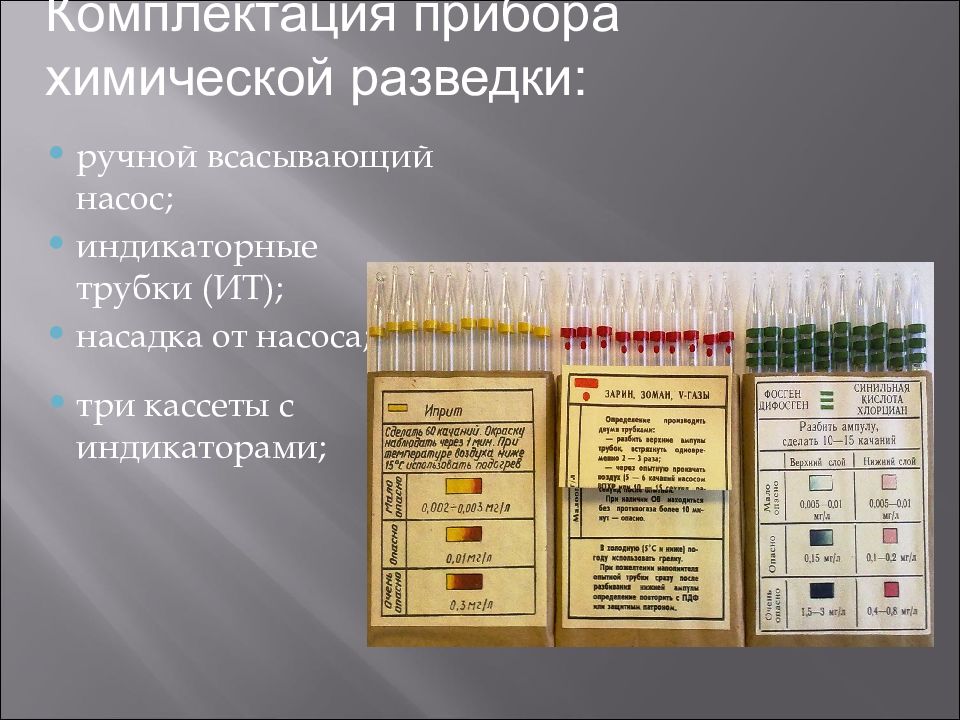

Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; три кассеты с индикаторами;

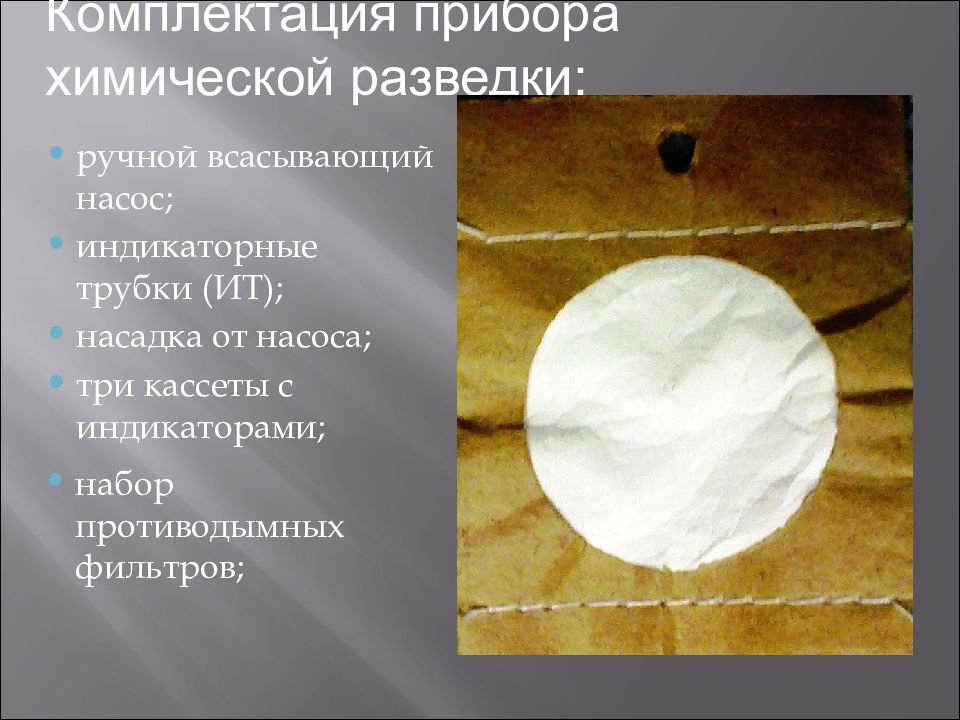

Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; три кассеты с индикаторами; набор противодымных фильтров;
Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; три кассеты с индикаторами; набор противодымных фильтров; набор защитных колпачков;
Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; три кассеты с индикаторами; набор противодымных фильтров; набор защитных колпачков; химическая грелка;
Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; Кассеты с индикаторами; противодымные фильтры; набор защитных колпачков; химическая грелка; нагревательные патроны к грелке;

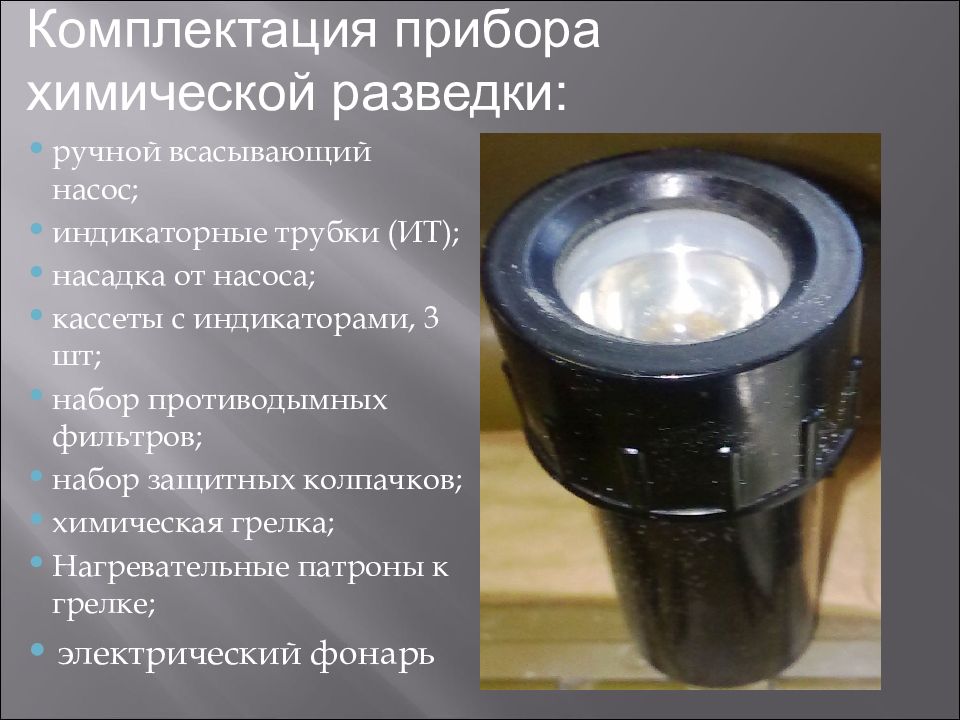

Комплектация прибора химической разведки: ручной всасывающий насос; индикаторные трубки (ИТ); насадка от насоса; кассеты с индикаторами, 3 шт ; набор противодымных фильтров; набор защитных колпачков; химическая грелка; Нагревательные патроны к грелке; электрический фонарь
В центре лицевой части насоса имеется: - всасывающее отверстие, в которое вставляются ИТ ( 1) ; - устройство для надпиливания концов ИТ ( 2 ); - два эксцентрично расположенных отверстия, для обламывания концов ИТ ( 3 ). В ручке насоса расположены два промаркированных отверстия для вскрытия индикаторных трубок (4). 4 1 2 3 3
При необходимости используется набор защитных колпачков, которые помещаются в воронку насадки, а также набор противодымных фильтров, которые фиксируются прижимным кольцом. С колпачком С противодымным фильтром. Кольцо прижимное.

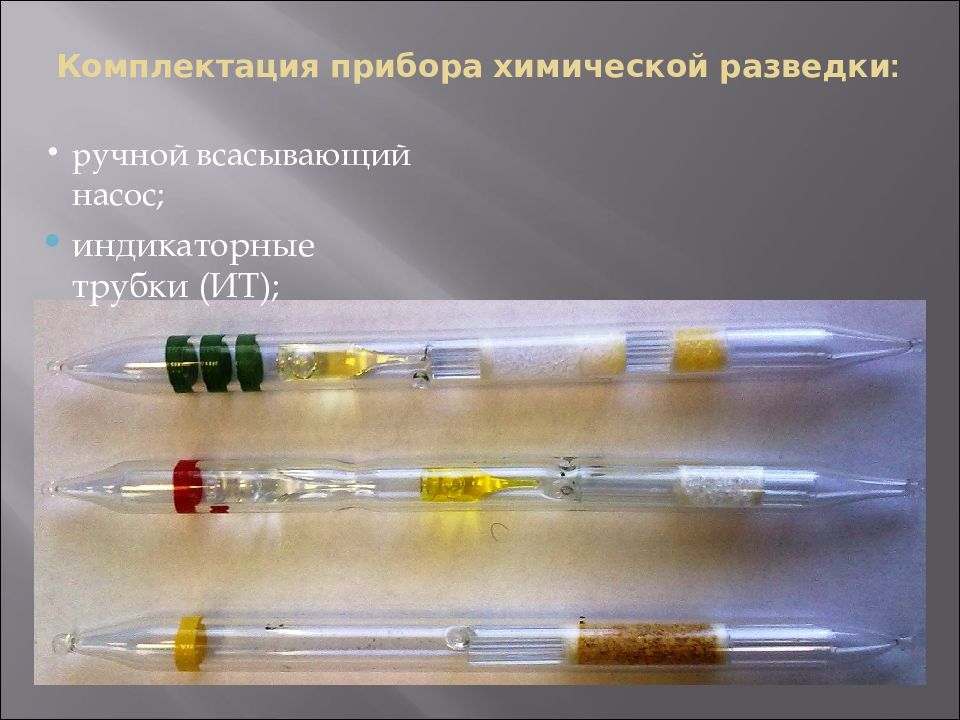

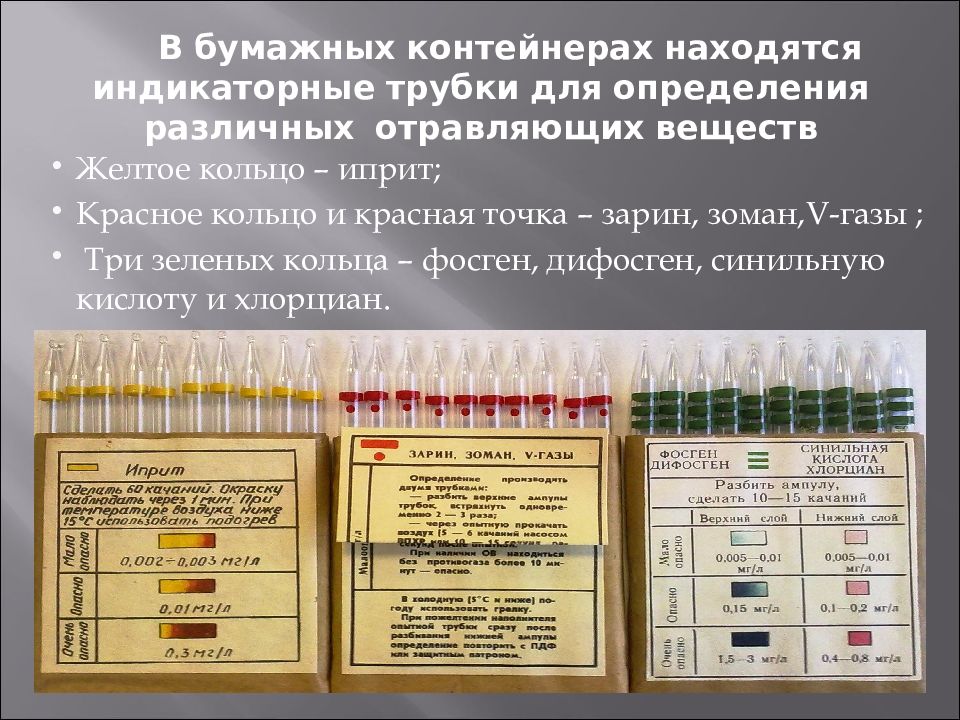

Желтое кольцо – иприт; Красное кольцо и красная точка – зарин, зоман, V- газы ; Три зеленых кольца – фосген, дифосген, синильную кислоту и хлорциан.

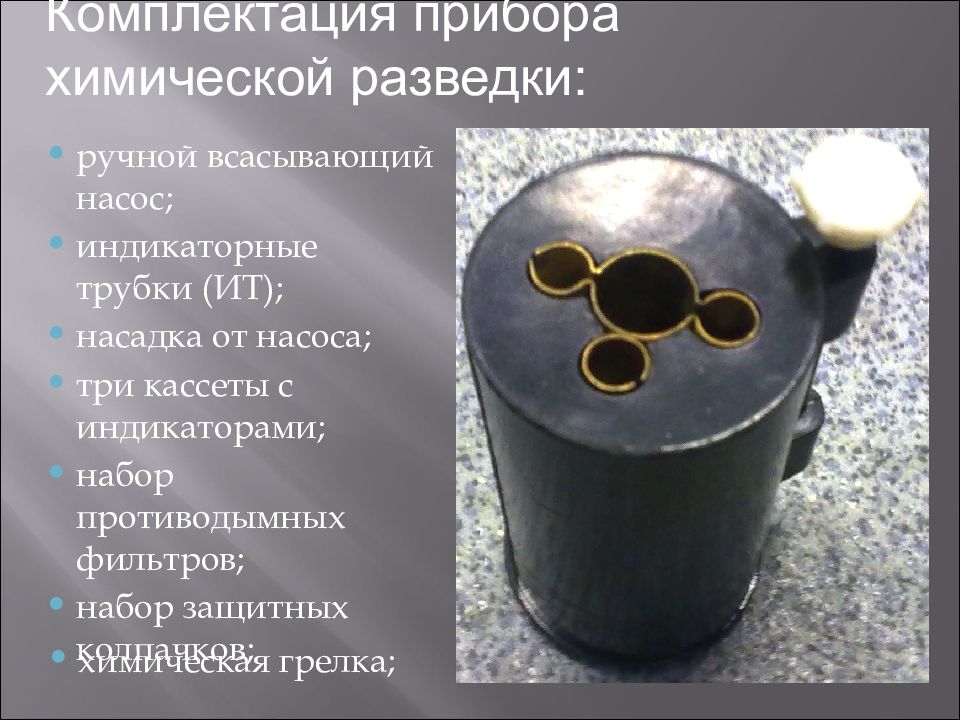

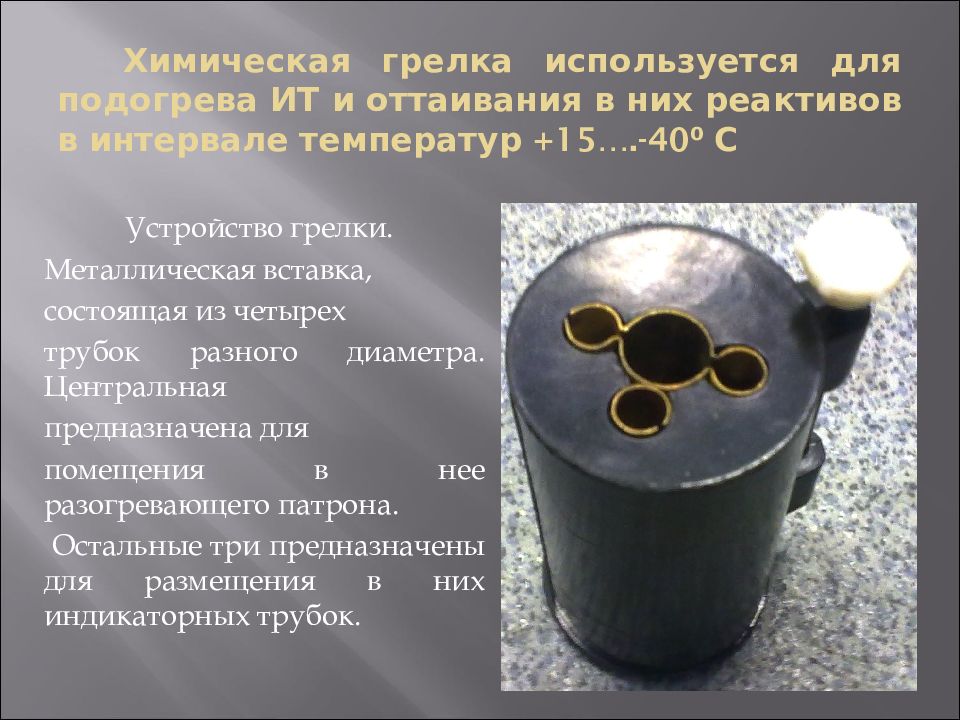

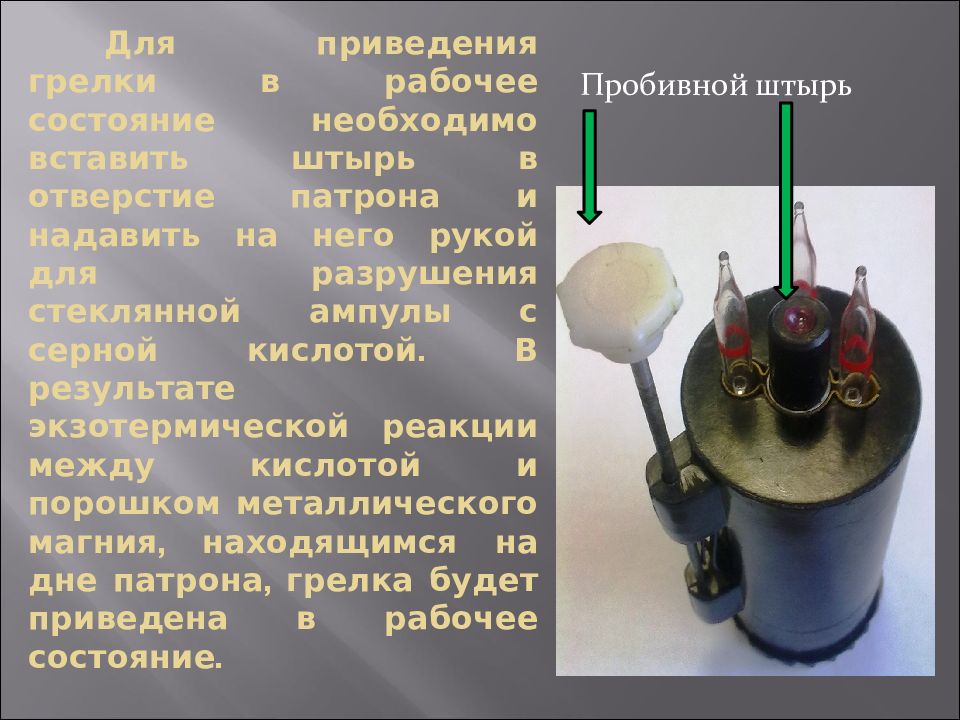

Устройство грелки. Металлическая вставка, состоящая из четырех трубок разного диаметра. Центральная предназначена для помещения в нее разогревающего патрона. Остальные три предназначены для размещения в них индикаторных трубок.
Пробивной штырь
Взять ИТ на предполагаемое ОВ (если оно не известно, то последовательно трубки с красным кольцом, тремя зелеными и желтыми, но независимо от результата определение выполнять с помощью всех трех трубок)

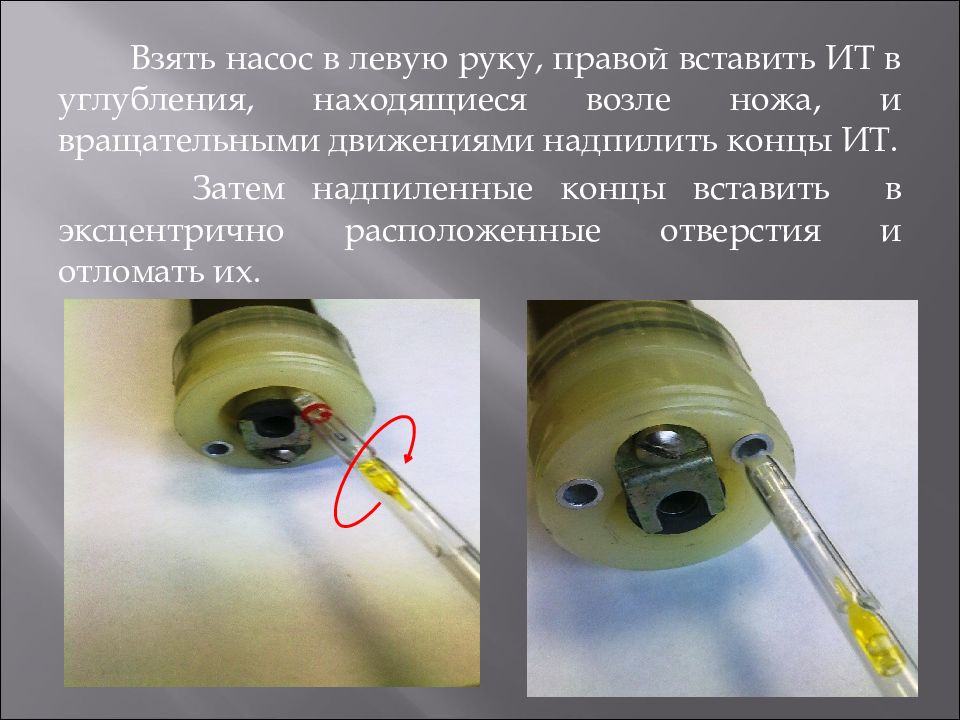

Взять насос в левую руку, правой вставить ИТ в углубления, находящиеся возле ножа, и вращательными движениями надпилить концы ИТ. Затем надпиленные концы вставить в эксцентрично расположенные отверстия и отломать их.

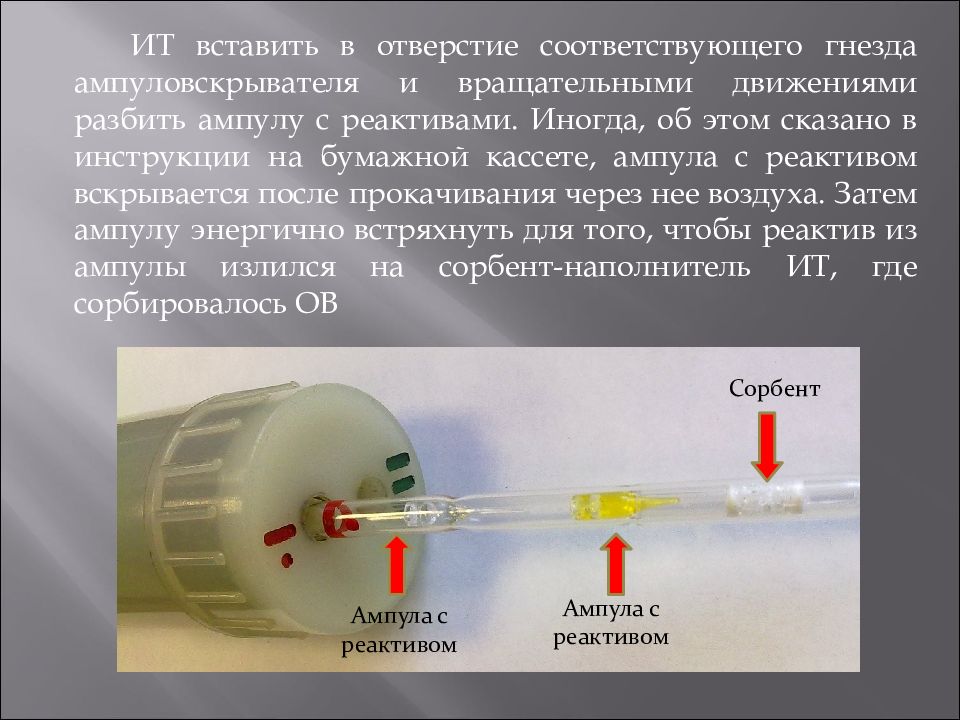

ИТ вставить в отверстие соответствующего гнезда ампуловскрывателя и вращательными движениями разбить ампулу с реактивами. Иногда, об этом сказано в инструкции на бумажной кассете, ампула с реактивом вскрывается после прокачивания через нее воздуха. Затем ампулу энергично встряхнуть для того, чтобы реактив из ампулы излился на сорбент-наполнитель ИТ, где сорбировалось ОВ Ампула с реактивом Сорбент Ампула с реактивом

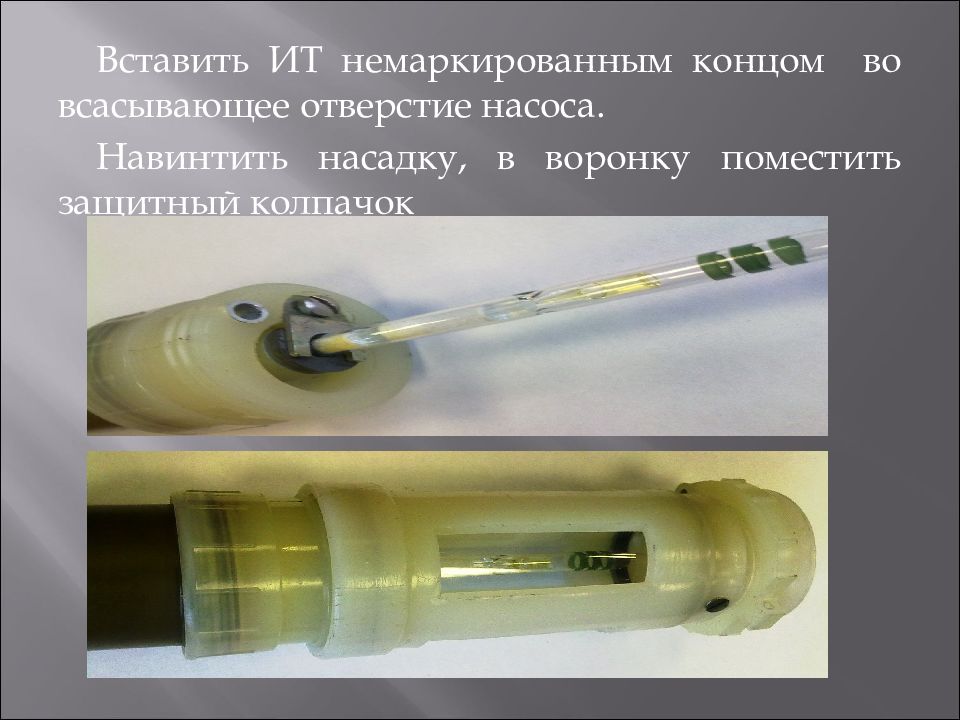

Вставить ИТ немаркированным концом во всасывающее отверстие насоса. Навинтить насадку, в воронку поместить защитный колпачок

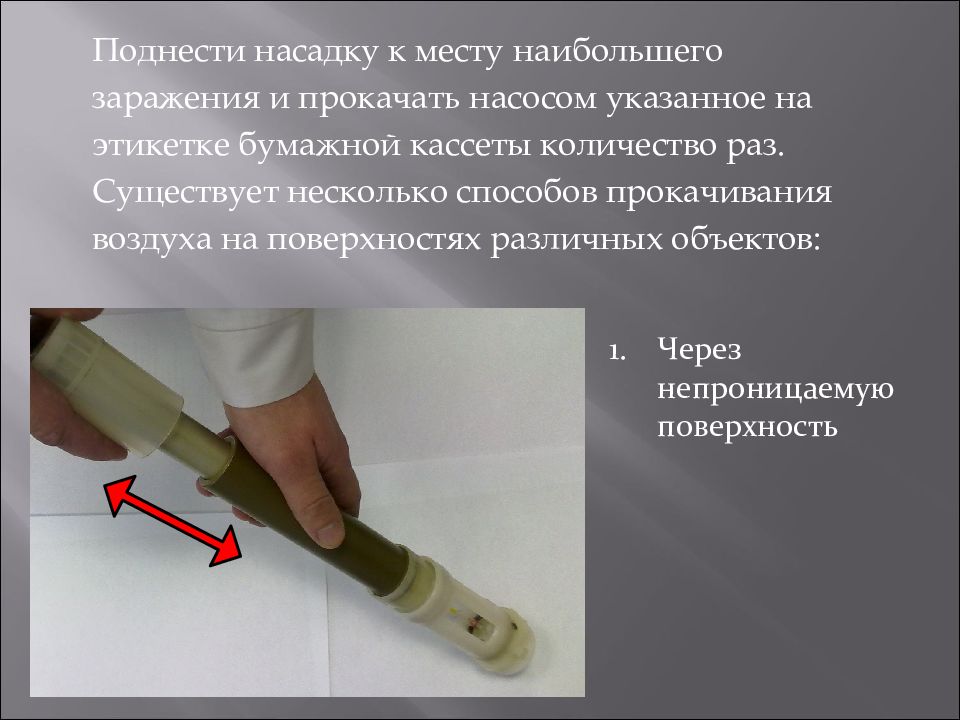

Поднести насадку к месту наибольшего заражения и прокачать насосом указанное на этикетке бумажной кассеты количество раз. Существует несколько способов прокачивания воздуха на поверхностях различных объектов: Через непроницаемую поверхность

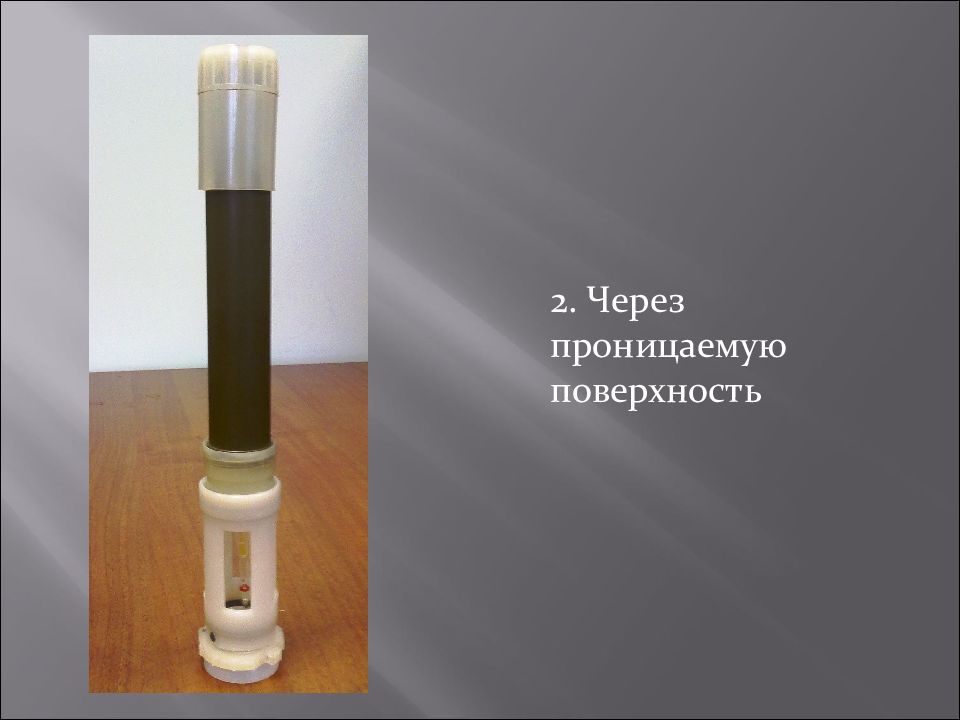

2. Через проницаемую поверхность

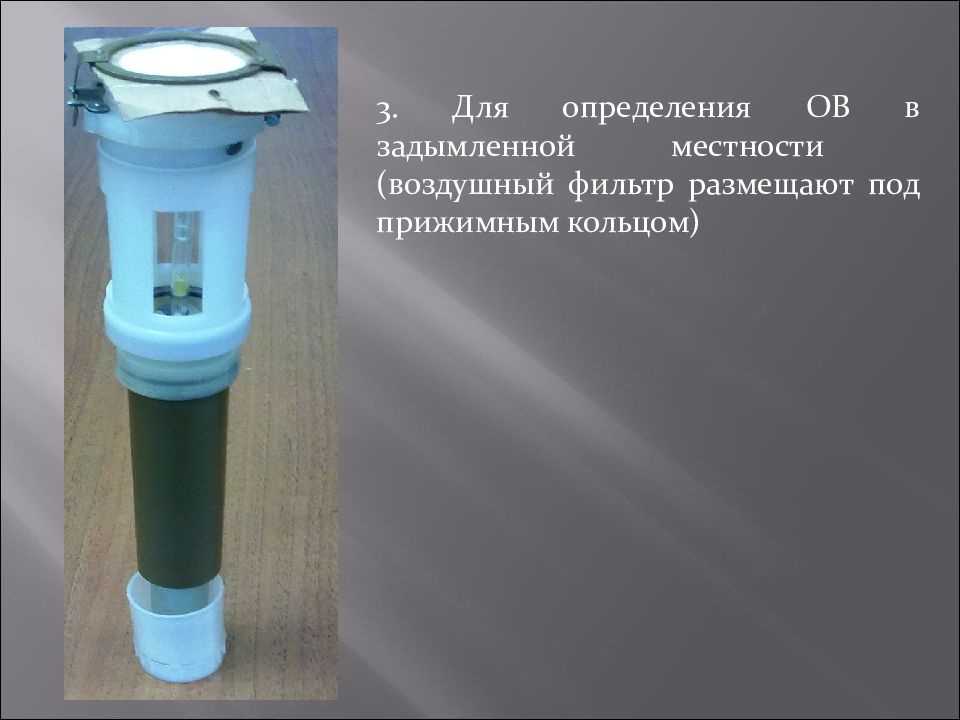

3. Для определения ОВ в задымленной местности (воздушный фильтр размещают под прижимным кольцом)

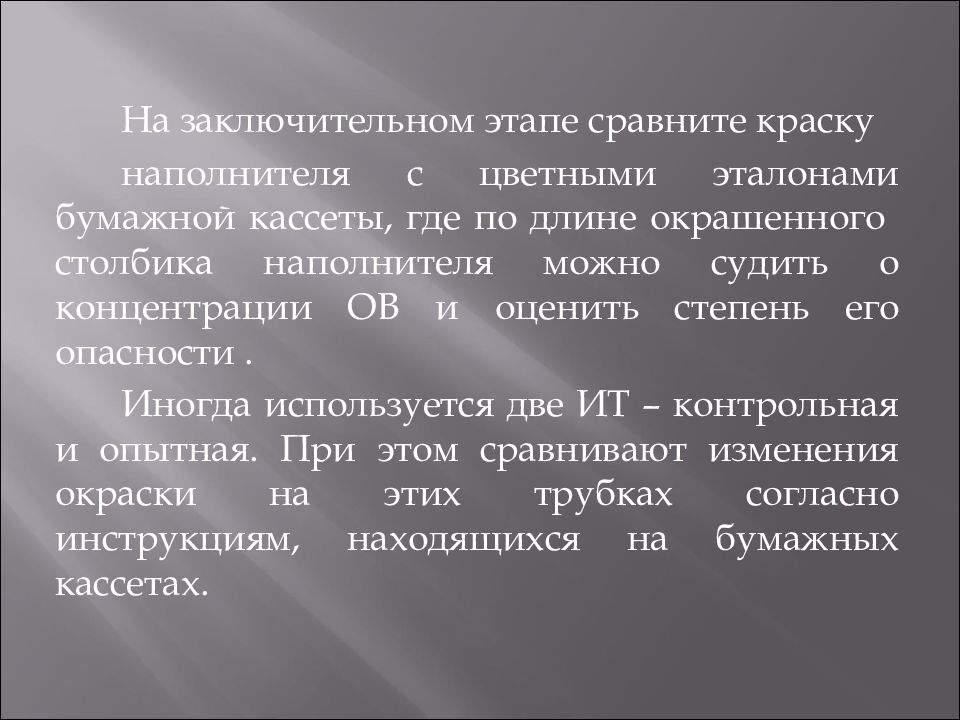

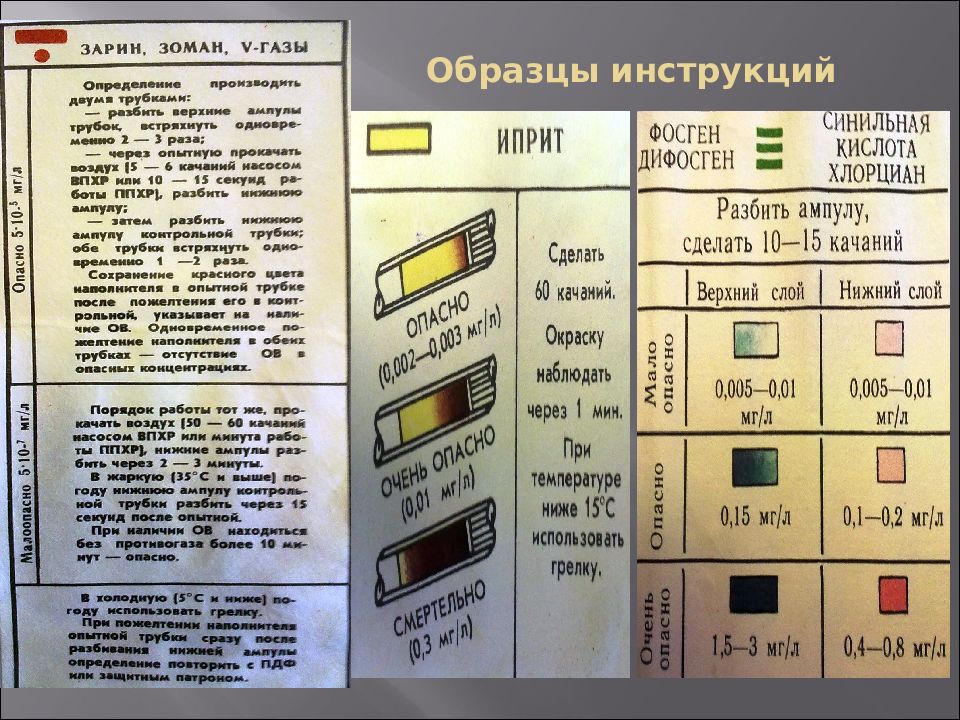

На заключительном этапе сравните краску наполнителя с цветными эталонами бумажной кассеты, где по длине окрашенного столбика наполнителя можно судить о концентрации ОВ и оценить степень его опасности. Иногда используется две ИТ – контрольная и опытная. При этом сравнивают изменения окраски на этих трубках согласно инструкциям, находящихся на бумажных кассетах.
