1 Военная кафедра Тольяттинского государственного университета Вооруженные Силы Российской Федерации
УЧЕБНЫЕ ЦЕЛИ: Изучить: организационно-штатную структуру подразделений мотострелкового (танкового) батальона, артиллерийского дивизиона. тактико-технические характеристики основных образцов вооружения и боевой техники.
1 Вопрос. Назначение и состав подразделений мотострелкового (танкового) батальона.

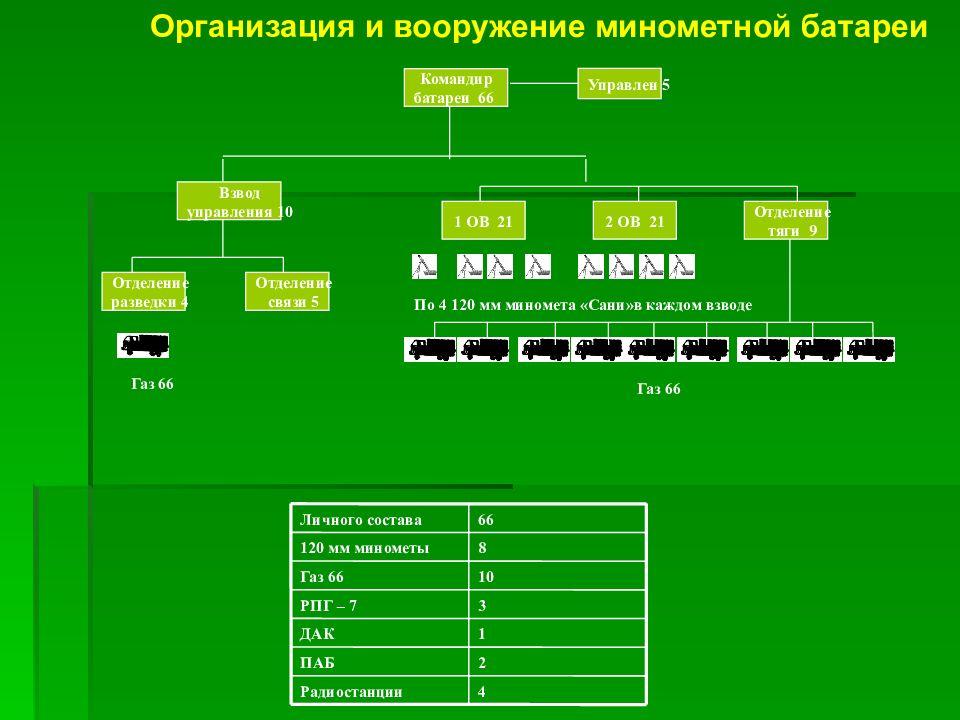

Организация и вооружение минометной батареи Командир батареи 66 Управлен 5 Взвод управления 10 Отделение связи 5 Отделение разведки 4 1 ОВ 21 2 ОВ 21 Отделение тяги 9 По 4 120 мм миномета «Сани»в каждом взводе Газ 66 Газ 66 4 Радиостанции 2 ПАБ 1 ДАК 3 РПГ – 7 10 Газ 66 8 120 мм минометы 66 Личного состава

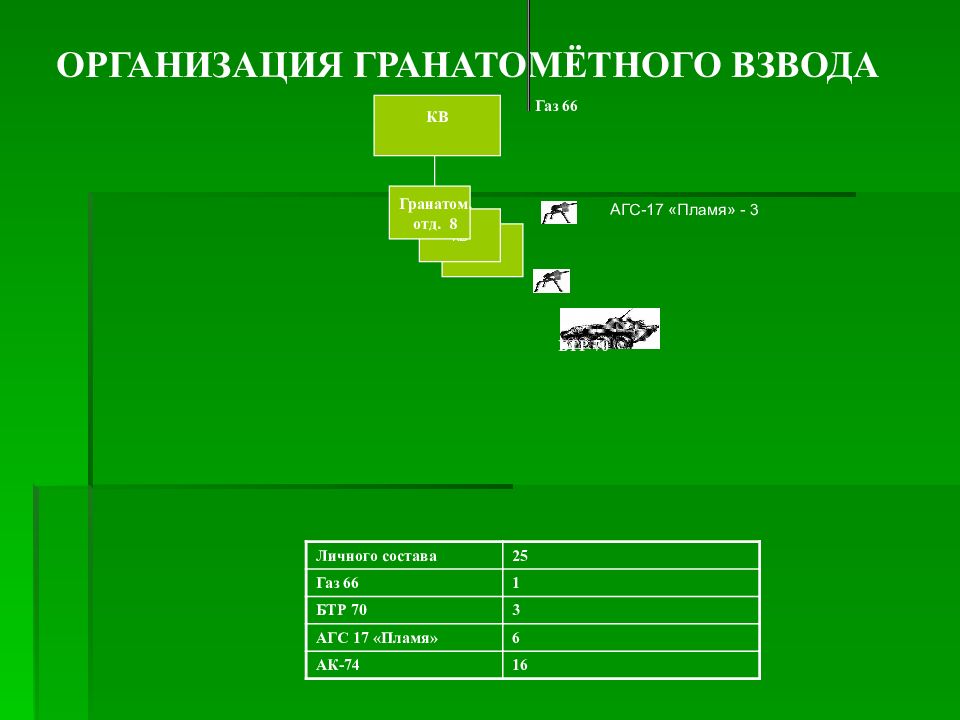

ОРГАНИЗАЦИЯ ГРАНАТОМЁТНОГО ВЗВОДА Личного состава 25 Газ 66 1 БТР 70 3 АГС 17 «Пламя» 6 АК-74 16 КВ КВ КВ Гранатом. отд. 8 БТР 70 Газ 66 АГС-17 «Пламя» - 3
КВ Разведывательное Отделение 7 Разведывательное Отделение 9 РПГ-7Д3 - 1 ЛПР–2 – 1 СБР-5 - 1 СВДС – 1 ВСС – 1 ПКП – 1 БТР- 1 Личного состава 26 СВДС 2 ВСС 2 АК-74 21 РПГ-7Д3 1 СБР-5 1 МТЛБВ(БТР) 3

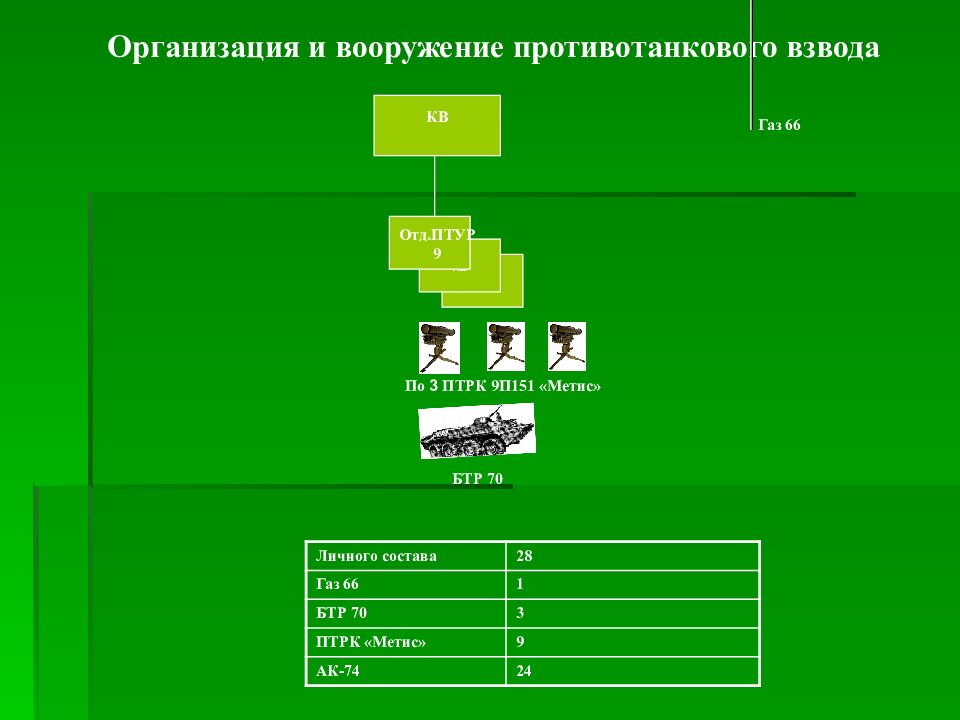

Организация и вооружение противотанкового взвода Личного состава 28 Газ 66 1 БТР 70 3 ПТРК «Метис» 9 АК-74 24 КВ КВ КВ Отд.ПТУР 9 По 3 ПТРК 9П151 «Метис» БТР 70 Газ 66
Предназначен для поражения средств ядерного и химического нападения, элементов систем ВТО, артиллерии, танков, БМП, противотанковых и других средств, живой силы, вертолётов на посадочных площадках, средств ПВО, пунктов управления, РЭС, разрушения фортификационных сооружений противника, светового обеспечения, постановки дымовых завес и выполнения других задач.
Организация и вооружение артиллерийского дивизиона Командир дивизиона 240 Взвод Обеспечения 14 Взвод Управления 23. абатр управление 1В19 1В111 ПРП-4 Газ 66 Отд.управл 7 Отд. тех. обсл 4 Авто отд. 4 Хоз. отд. 3 Управл 3 Управл 5 МТО АТ Газ 66 Газ 66 Газ 66 Зил 131 Огневые взводы. Взвод Управления 10. Отд.управл 7 1В18 Газ 66 1 ОВ 23 2 ОВ 19 Подвоза бп 2 Зил 131 штаб Команд. По 3 гаубицы и 3 тягача во взводе По 3 гаубицы и 3 тягача во взводе 1В110

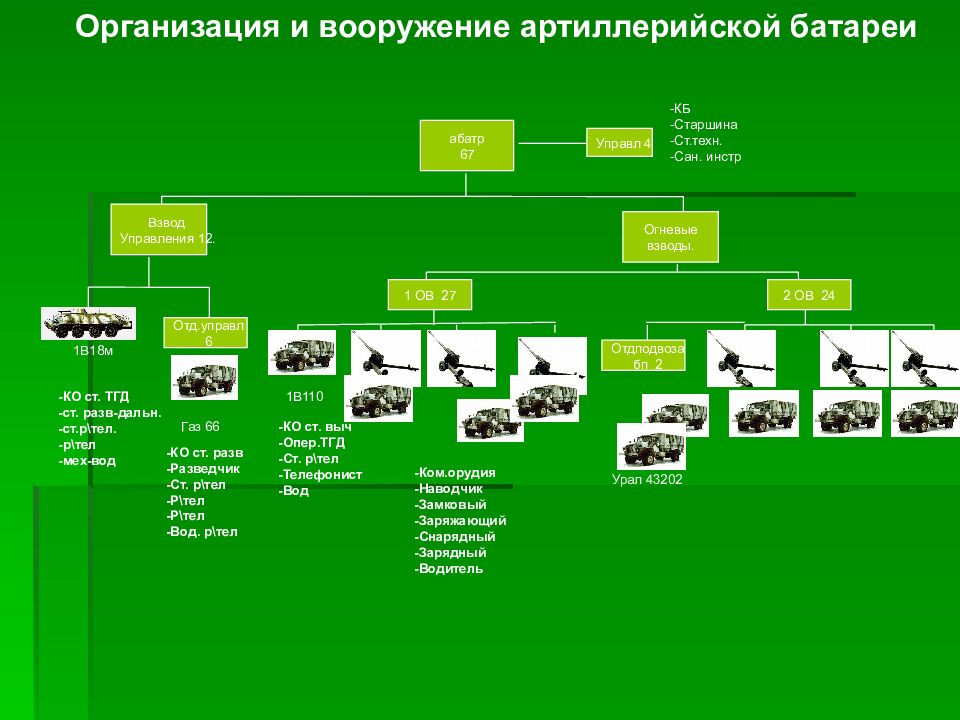

Организация и вооружение артиллерийской батареи абатр 67 Управл 4 Огневые взводы. Взвод Управления 12. Отд.управл 6 1В18м Газ 66 1 ОВ 27 2 ОВ 24 Отдподвоза бп 2 Урал 43202 1В110 -КО ст. ТГД -ст. разв-дальн. -ст.р\тел. -р\тел -мех-вод -КО ст. разв -Разведчик -Ст. р\тел -Р\тел -Р\тел -Вод. р\тел -КО ст. выч -Опер.ТГД -Ст. р\тел -Телефонист -Вод -Ком.орудия -Наводчик -Замковый -Заряжающий -Снарядный -Зарядный -Водитель -КБ -Старшина -Ст.техн. -Сан. инстр
3 вопрос. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСНОВНЫХ ОБРАЗЦОВ ВООРУЖЕНИЯ И БОЕВОЙ ТЕХНИКИ

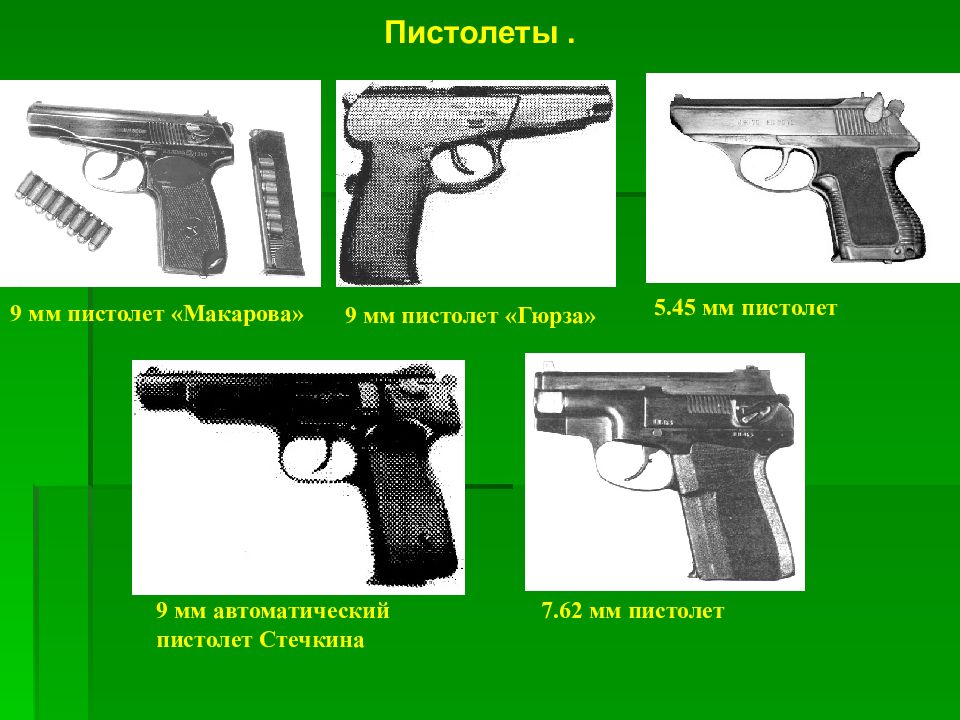

Пистолеты. 9 мм пистолет «Макарова» 9 мм пистолет «Гюрза» 5.45 мм пистолет 9 мм автоматический пистолет Стечкина 7.62 мм пистолет

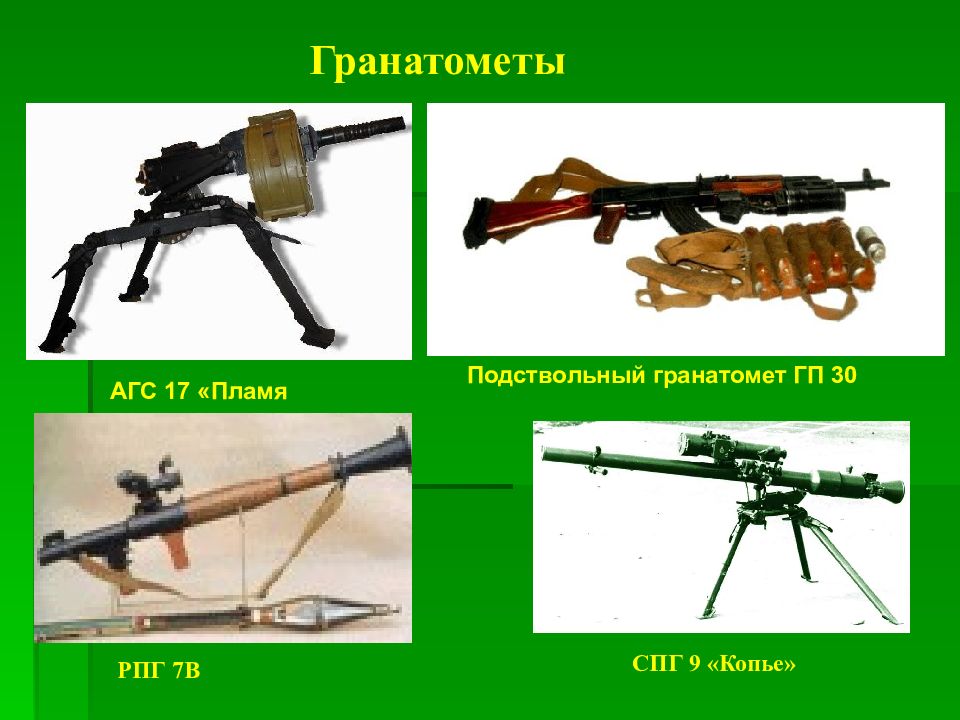

РПГ 7В СПГ 9 «Копье» Гранатометы АГС 17 «Пламя Подствольный гранатомет ГП 30

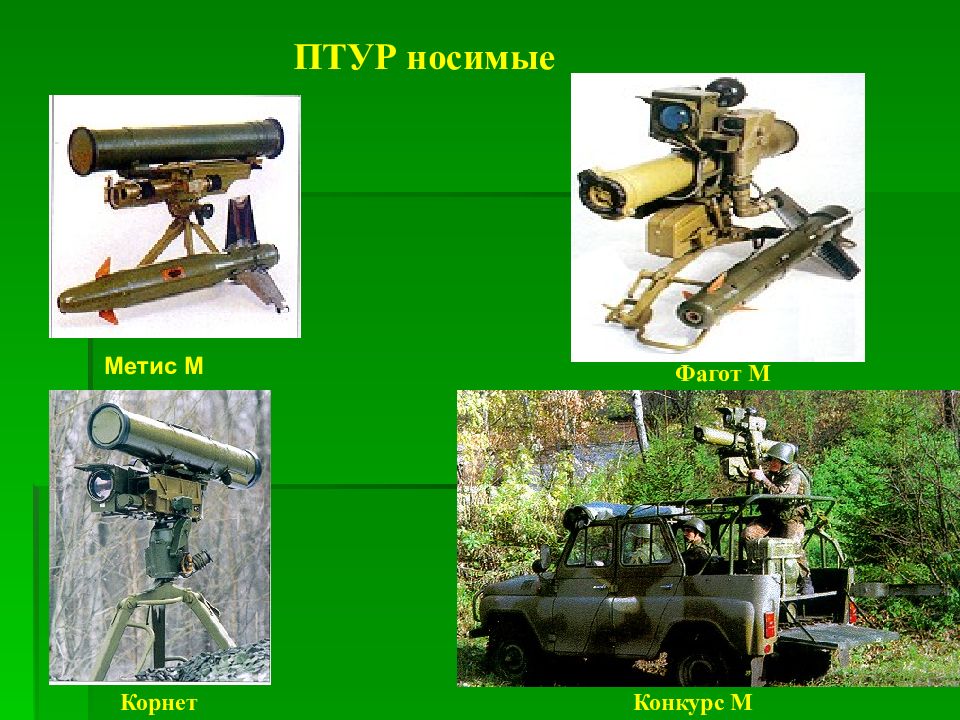

Фагот М Корнет Конкурс М ПТУР носимые Метис М

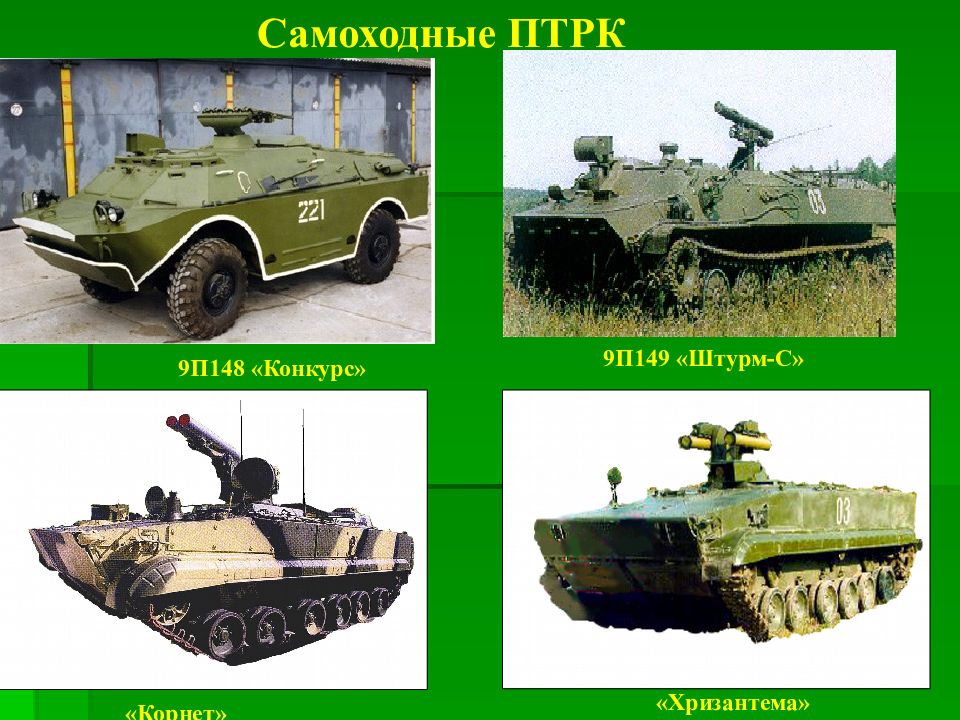

Самоходные ПТРК 9П148 «Конкурс» 9П149 «Штурм-С» «Корнет» «Хризантема»

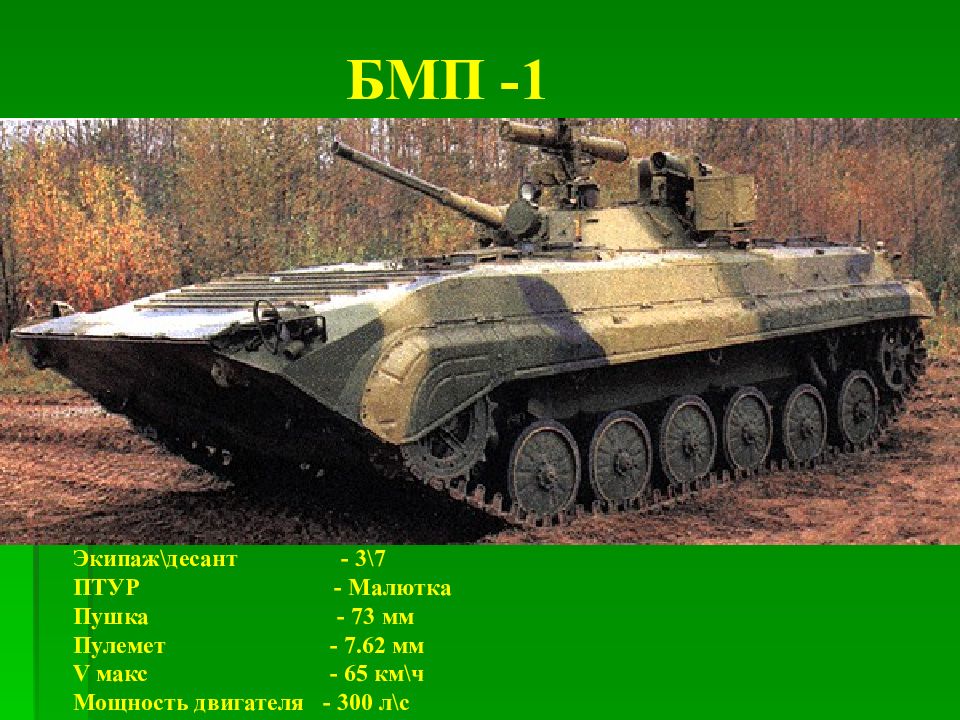

БМП -1 Экипаж\десант - 3\7 ПТУР - Малютка Пушка - 73 мм Пулемет - 7.62 мм V макс - 65 км\ч Мощность двигателя - 300 л\с

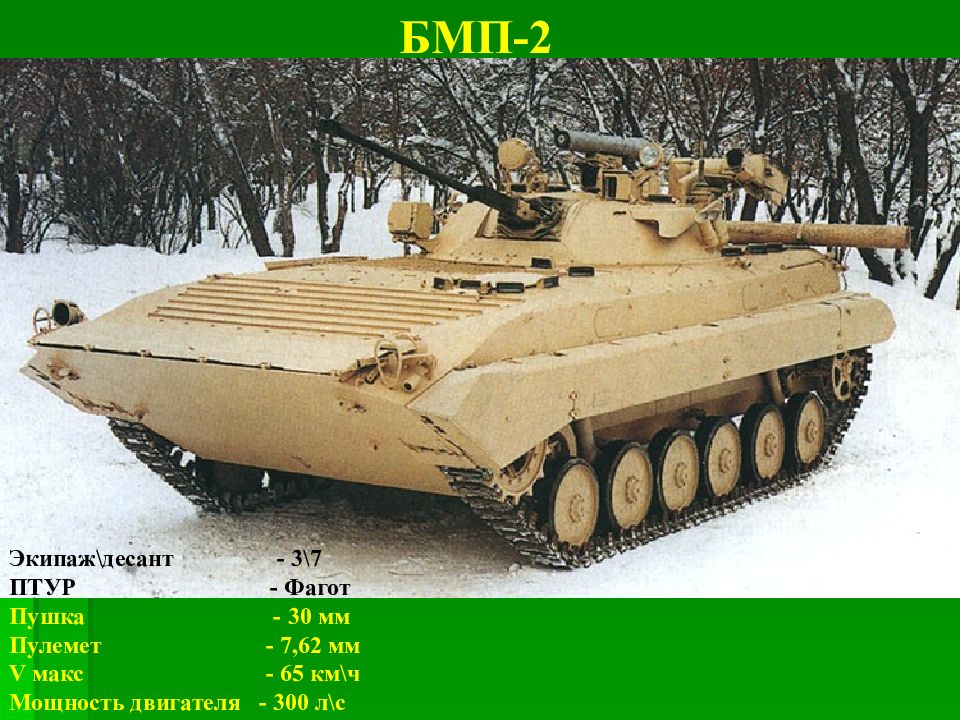

БМП-2 Экипаж\десант - 3\7 ПТУР - Фагот Пушка - 30 мм Пулемет - 7,62 мм V макс - 65 км\ч Мощность двигателя - 300 л\с

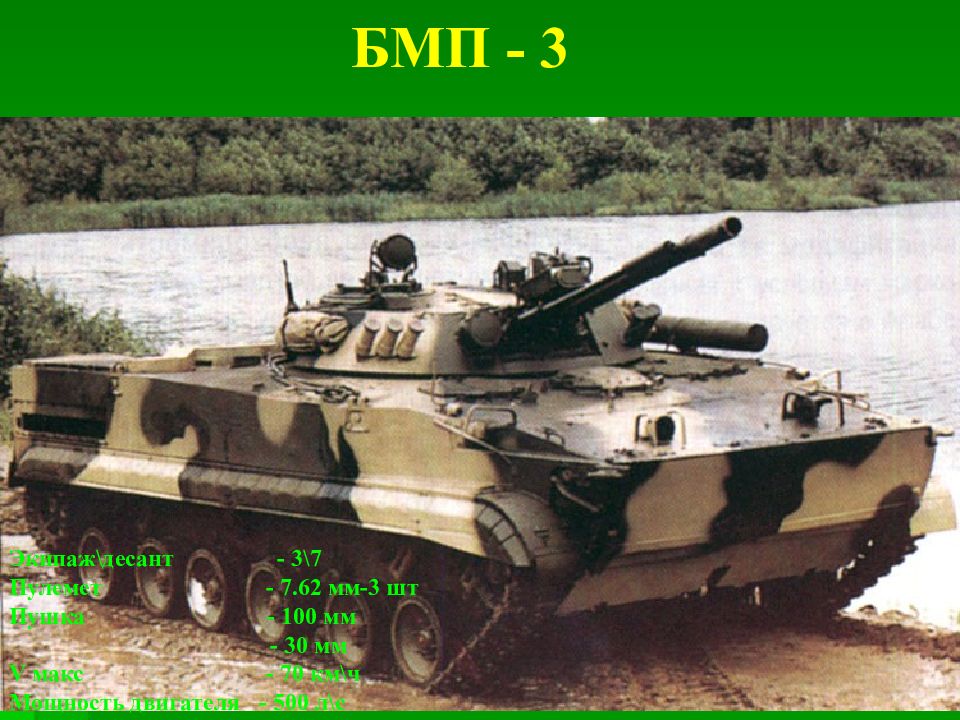

БМП - 3 Экипаж\десант - 3\7 Пулемет - 7.62 мм-3 шт Пушка - 100 мм - 30 мм V макс - 70 км\ч Мощность двигателя - 500 л\с

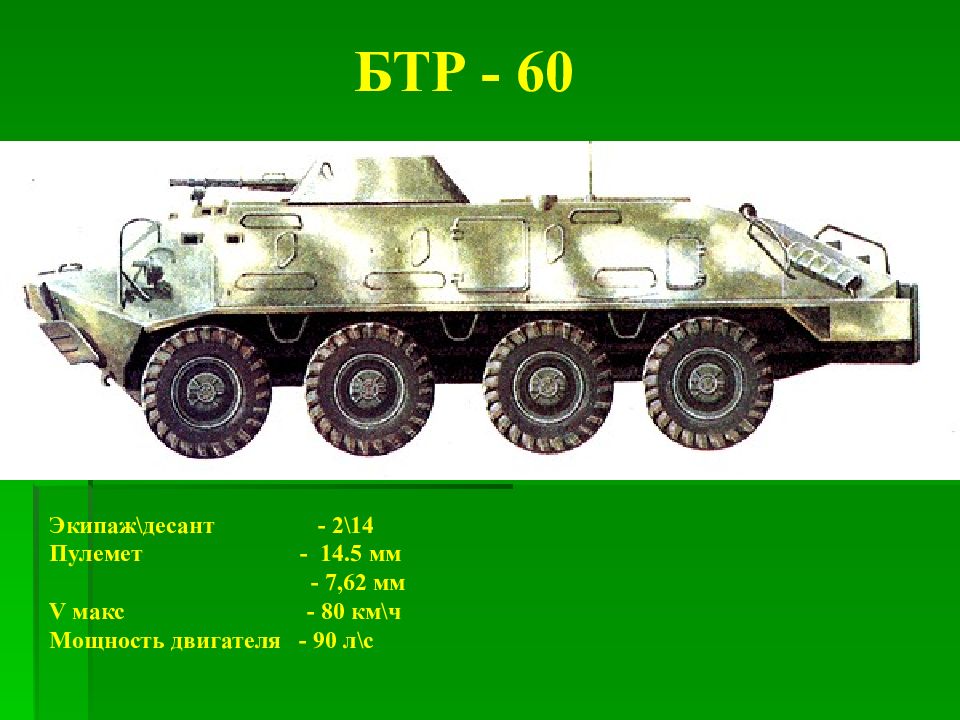

БТР - 60 Экипаж\десант - 2\14 Пулемет - 14.5 мм - 7,62 мм V макс - 80 км\ч Мощность двигателя - 90 л\с

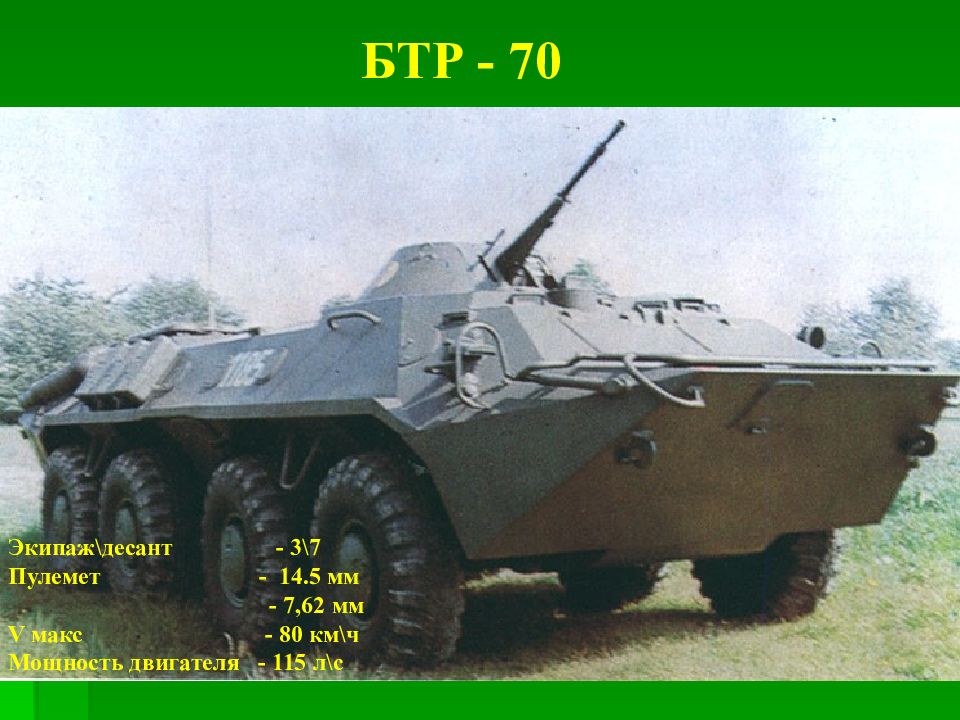

БТР - 70 Экипаж\десант - 3\7 Пулемет - 14.5 мм - 7,62 мм V макс - 80 км\ч Мощность двигателя - 115 л\с

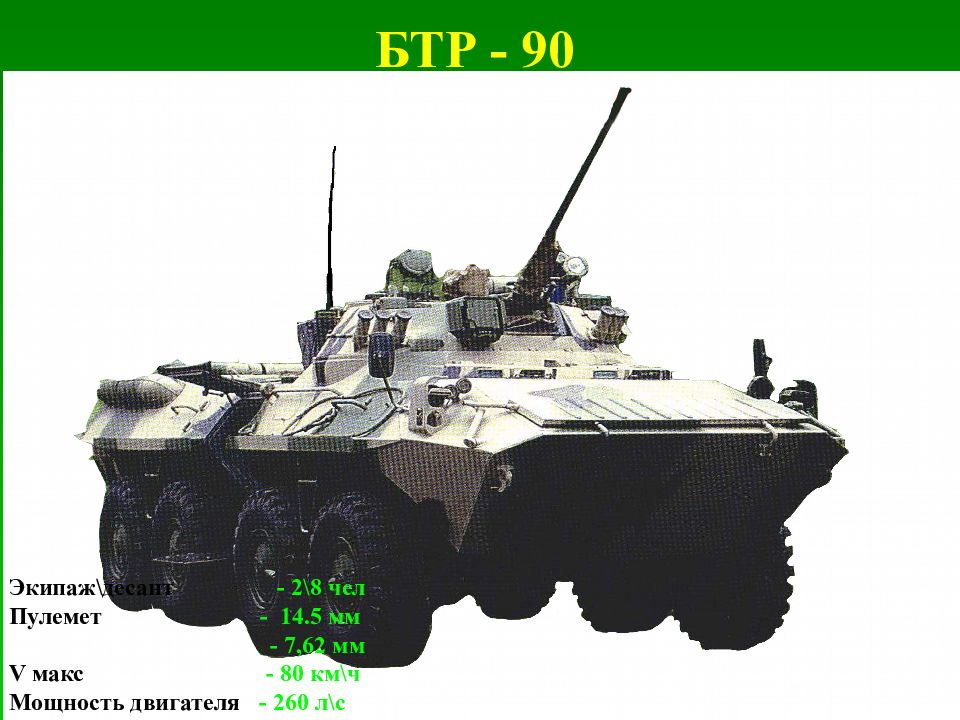

БТР - 90 Экипаж\десант - 2\8 чел Пулемет - 14.5 мм - 7,62 мм V макс - 80 км\ч Мощность двигателя - 260 л\с

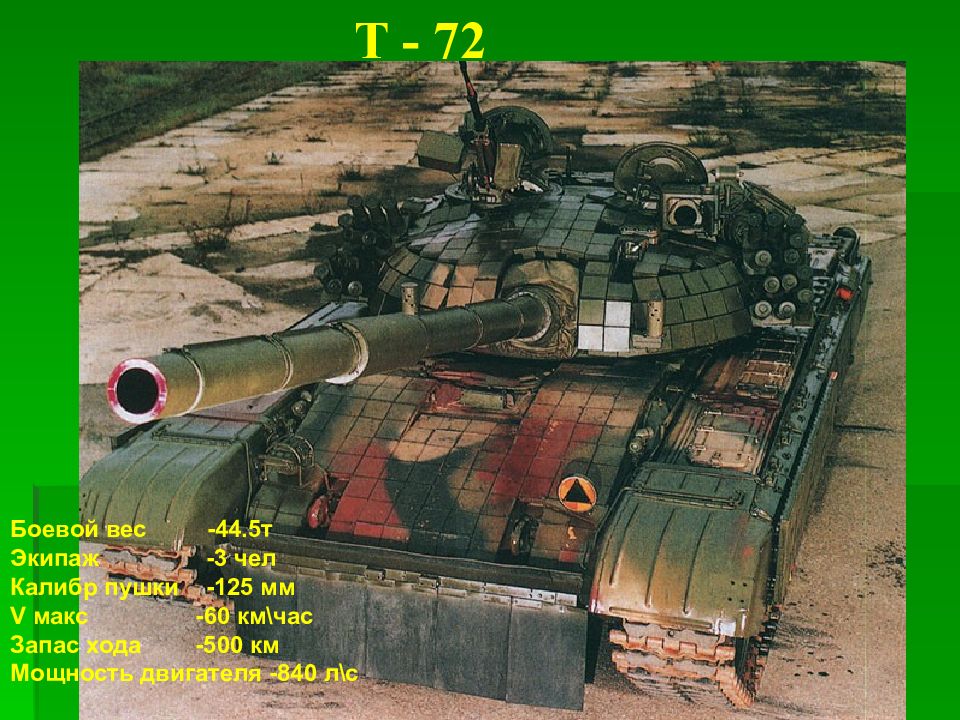

Т - 72 Боевой вес -44.5т Экипаж -3 чел Калибр пушки -125 мм V макс -60 км\час Запас хода -500 км Мощность двигателя -840 л\с

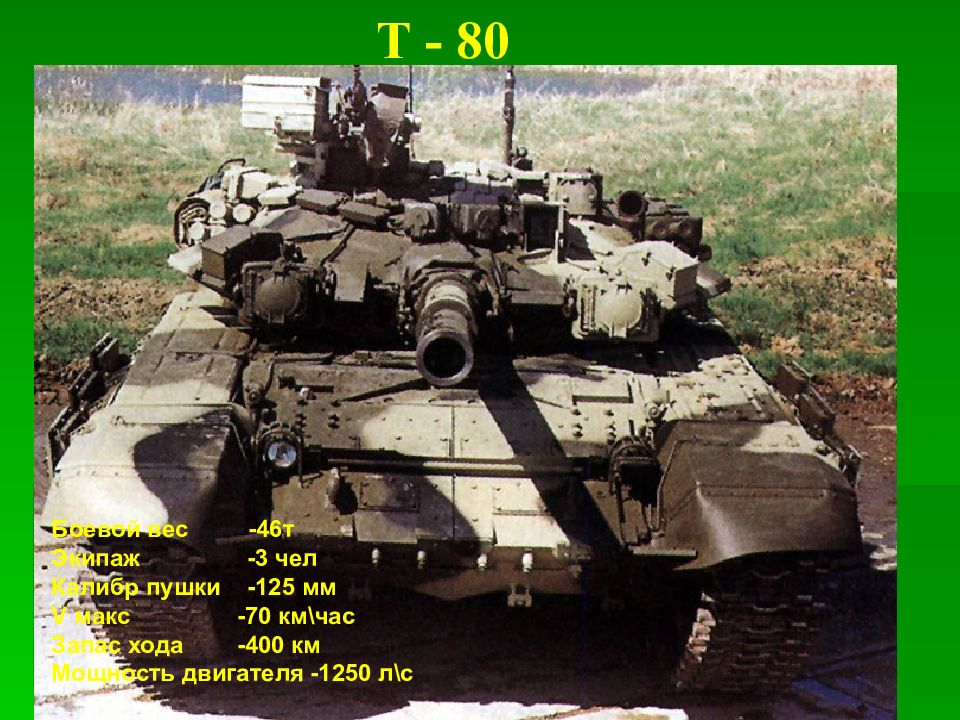

Т - 80 Боевой вес -46т Экипаж -3 чел Калибр пушки -125 мм V макс -70 км\час Запас хода -400 км Мощность двигателя -1250 л\с

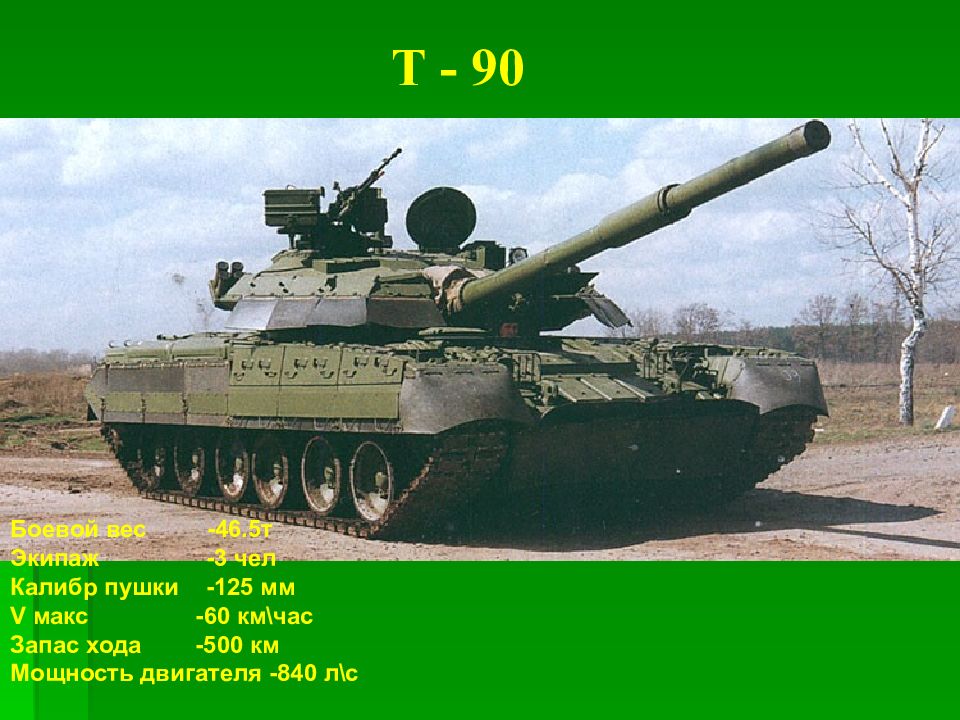

Т - 90 Боевой вес -46.5т Экипаж -3 чел Калибр пушки -125 мм V макс -60 км\час Запас хода -500 км Мощность двигателя -840 л\с

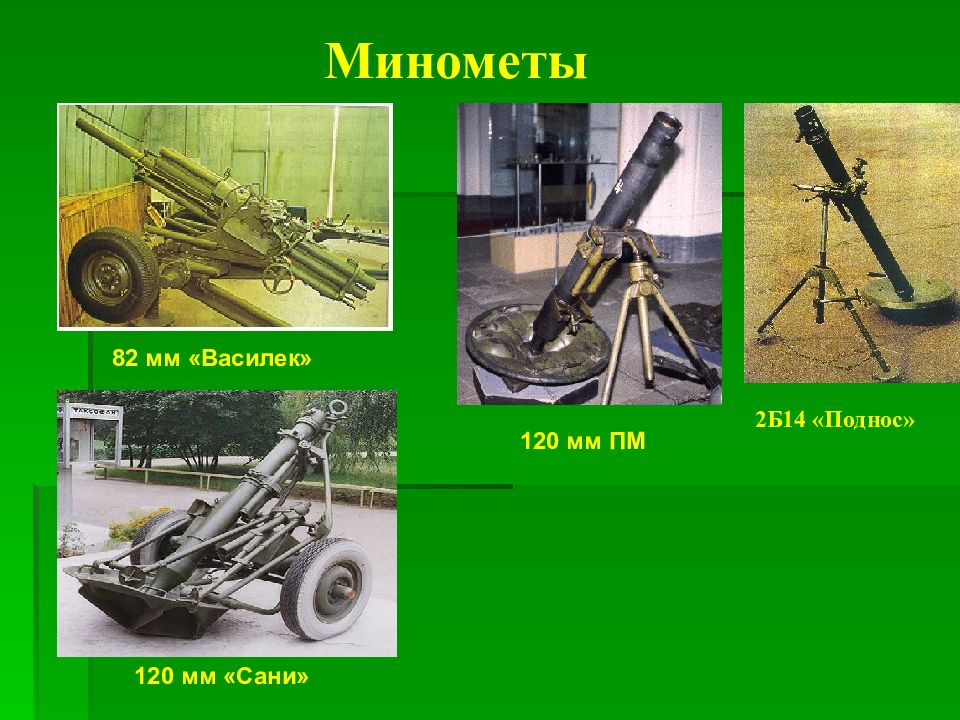

82 мм «Василек» 120 мм ПМ 120 мм «Сани» 2Б14 «Поднос» Минометы

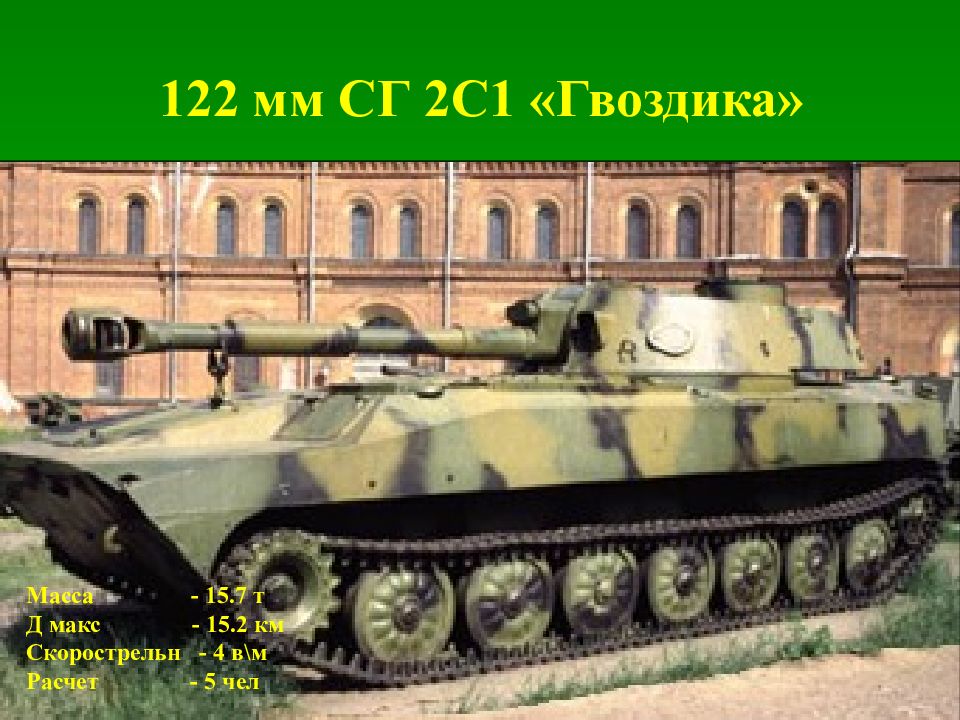

122 мм СГ 2С1 «Гвоздика» Масса - 15.7 т Д макс - 15.2 км Скорострельн - 4 в\м Расчет - 5 чел
152 мм СГ 2С3 «Акация» Масса - 27,5 т Д макс - 17.3 км Скорострельн - 4 в\м Расчет - 6 чел

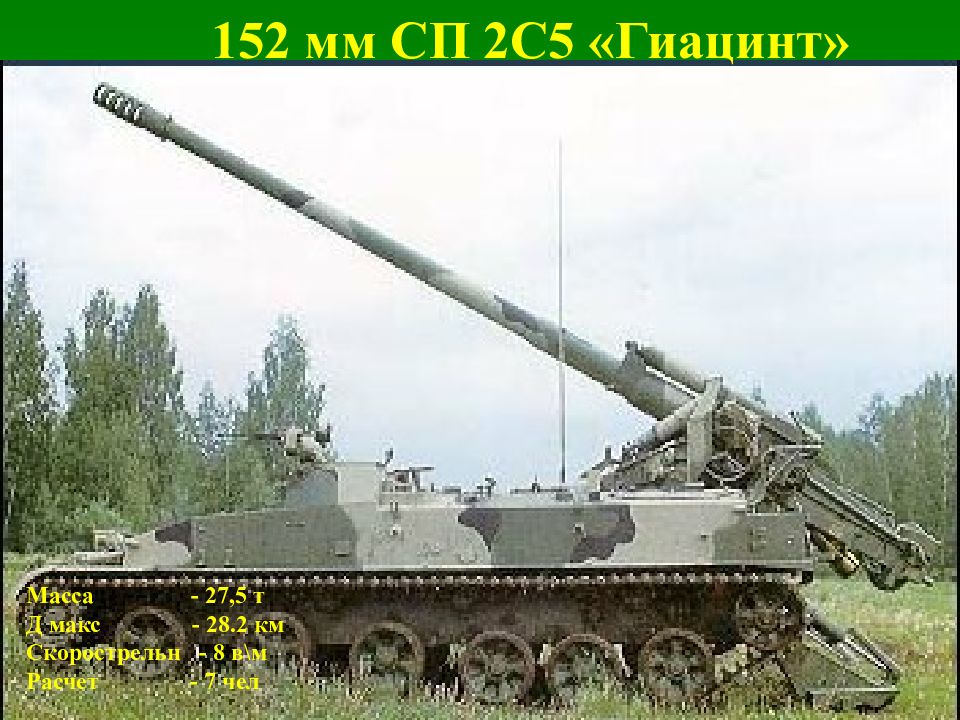

152 мм СП 2С5 «Гиацинт» Масса - 27,5 т Д макс - 28.2 км Скорострельн - 8 в\м Расчет - 7 чел

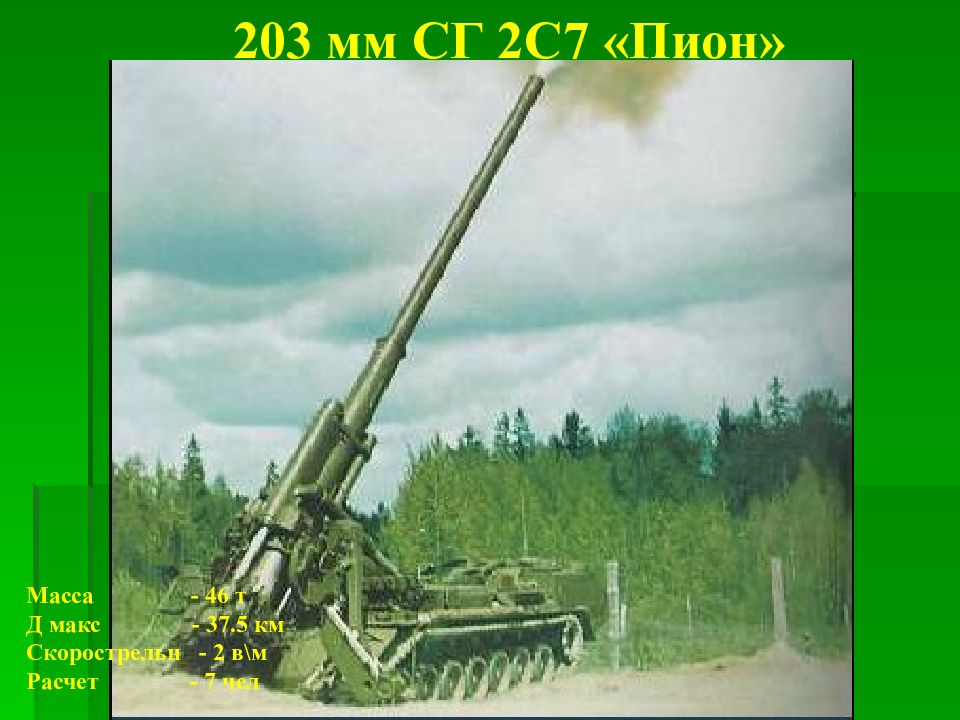

203 мм СГ 2С7 «Пион» Масса - 46 т Д макс - 37.5 км Скорострельн - 2 в\м Расчет - 7 чел
152 мм СГ 2С19 МСТА-С Масса - 42 т Д макс - 24.7 км Скорострельн - 8 в\м Расчет - 7 чел

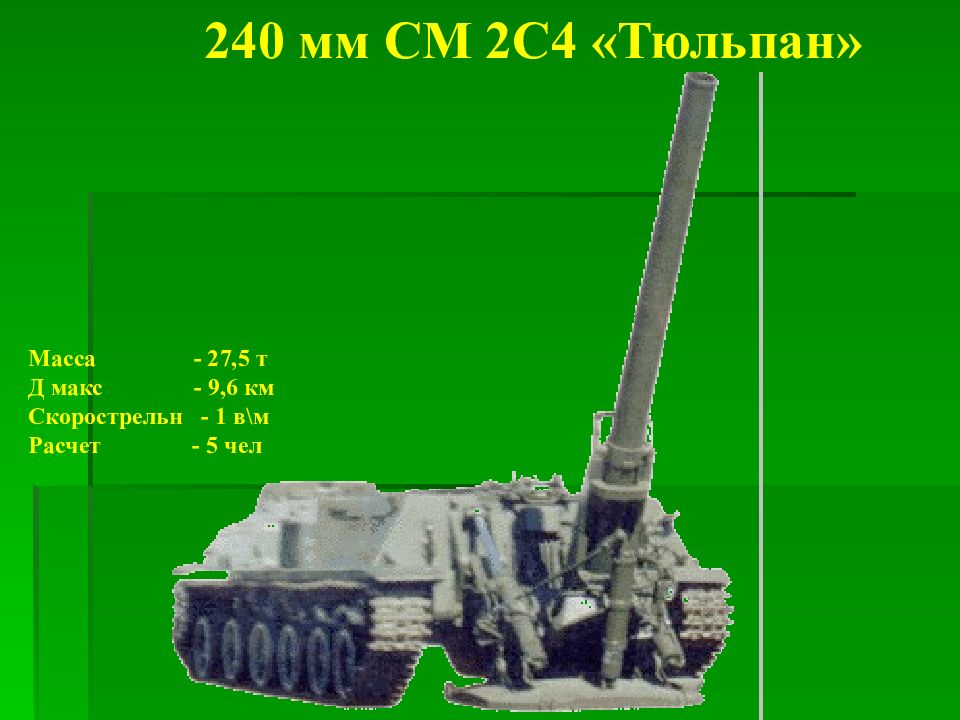

240 мм СМ 2С4 «Тюльпан» Масса - 27,5 т Д макс - 9,6 км Скорострельн - 1 в\м Расчет - 5 чел
152 мм пушка «Гиацинт-Б» Масса - 9,5 т Д макс - 28.2 км Скорострельн - 6 в\м Расчет - 9 чел
152 мм гаубица «МСТА-Б» Масса - 6,5 т Д макс - 24.7 км Скорострельн - 8 в\м Расчет - 8 чел

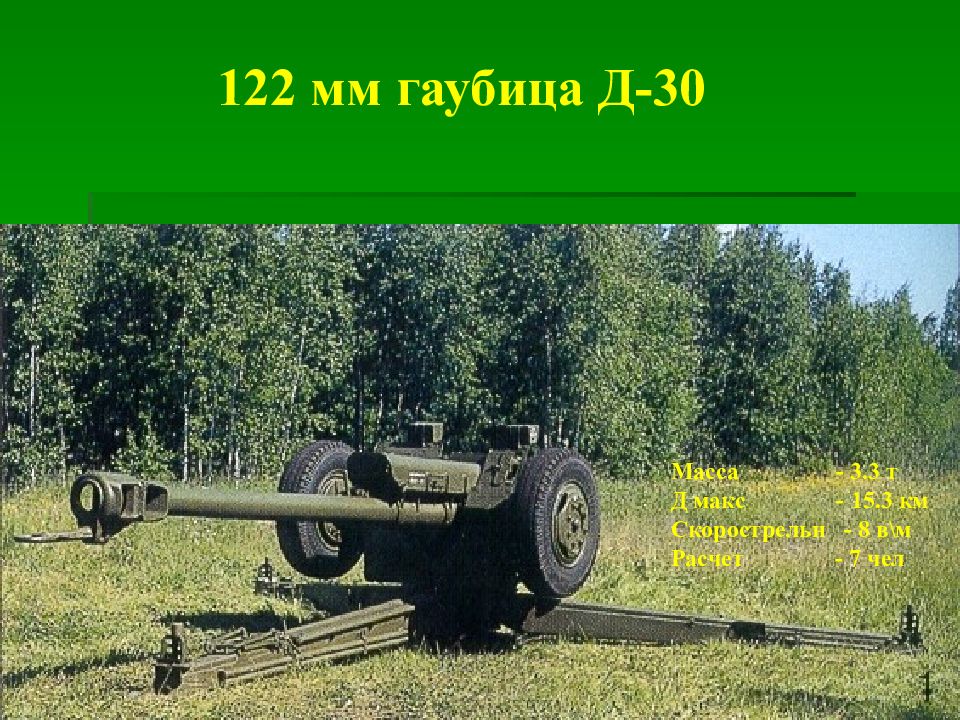

122 мм гаубица Д-30 Масса - 3.3 т Д макс - 15.3 км Скорострельн - 8 в\м Расчет - 7 чел

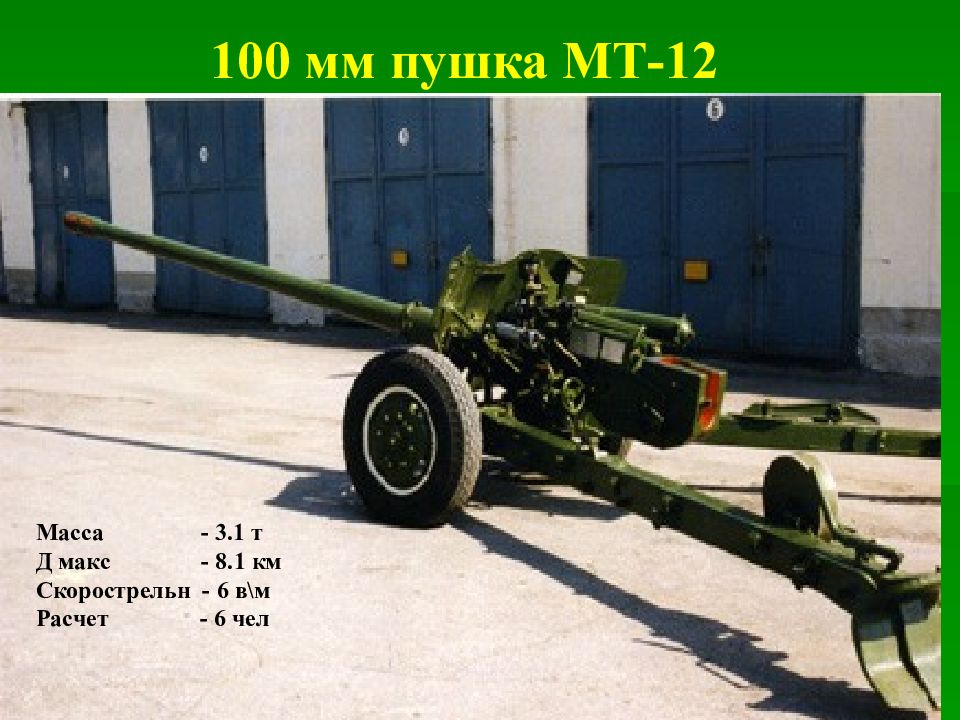

100 мм пушка МТ-12 Масса - 3.1 т Д макс - 8.1 км Скорострельн - 6 в\м Расчет - 6 чел

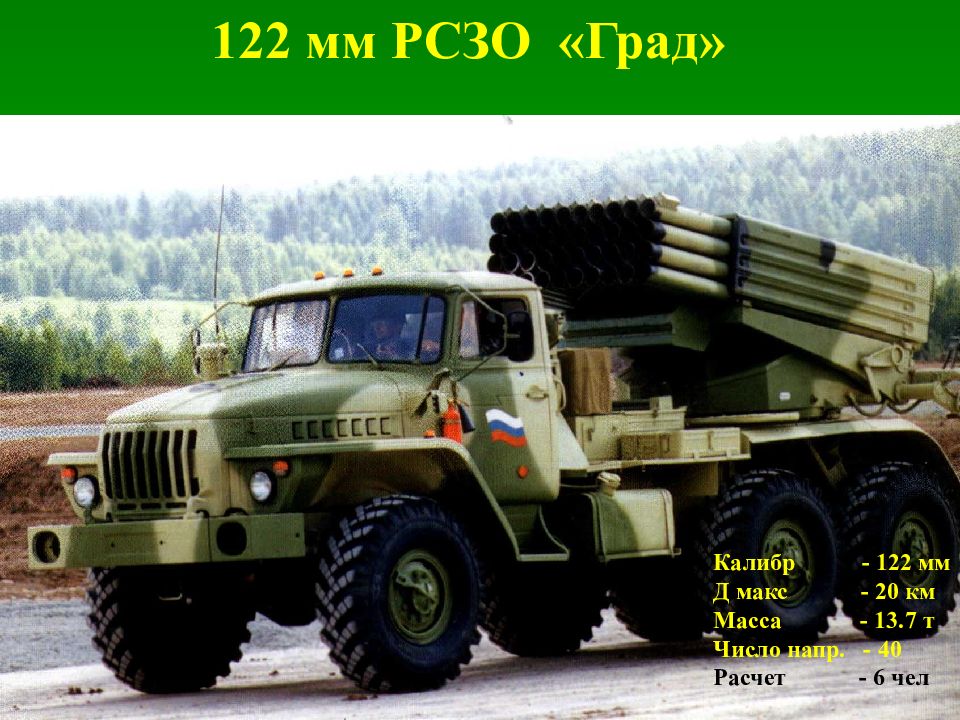

122 мм РСЗО «Град» Калибр - 122 мм Д макс - 20 км Масса - 13.7 т Число напр. - 40 Расчет - 6 чел

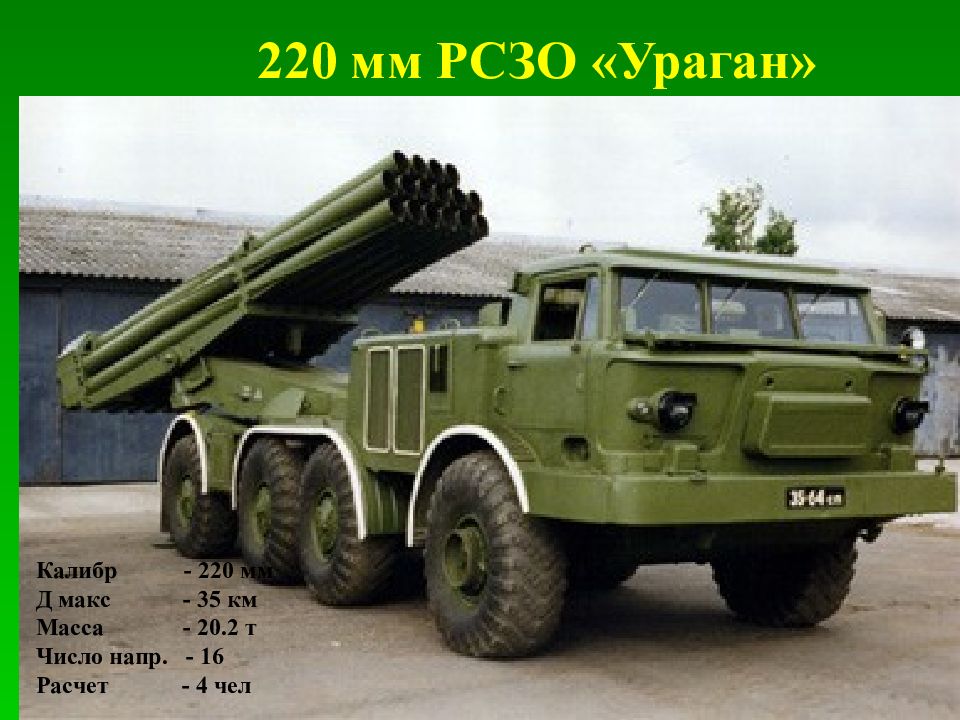

220 мм РСЗО «Ураган» Калибр - 220 мм Д макс - 35 км Масса - 20.2 т Число напр. - 16 Расчет - 4 чел

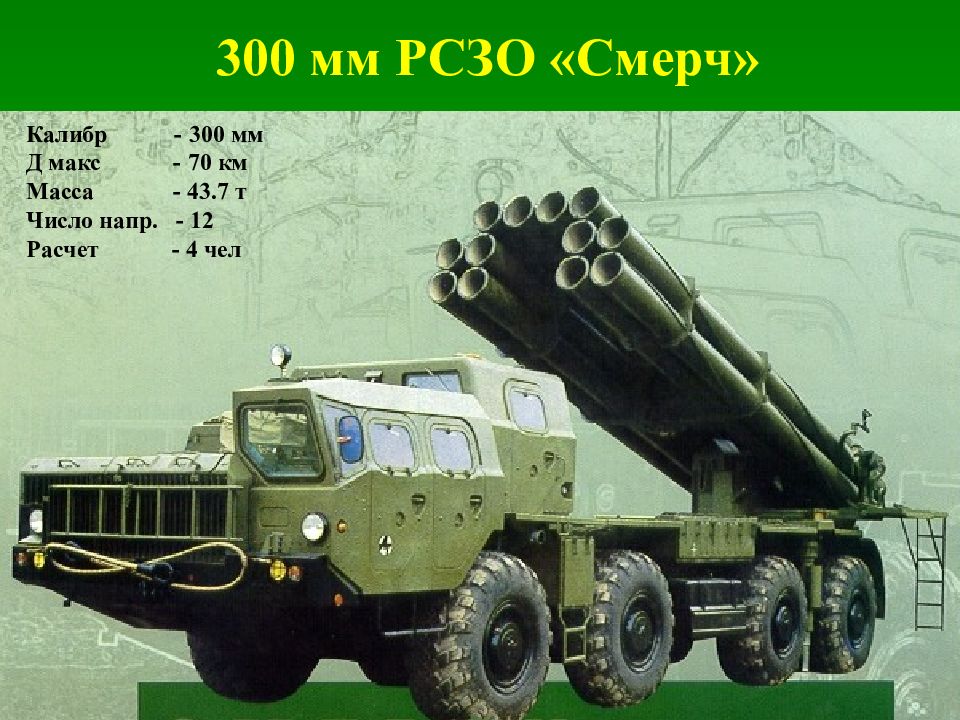

300 мм РСЗО «Смерч» Калибр - 300 мм Д макс - 70 км Масса - 43.7 т Число напр. - 12 Расчет - 4 чел

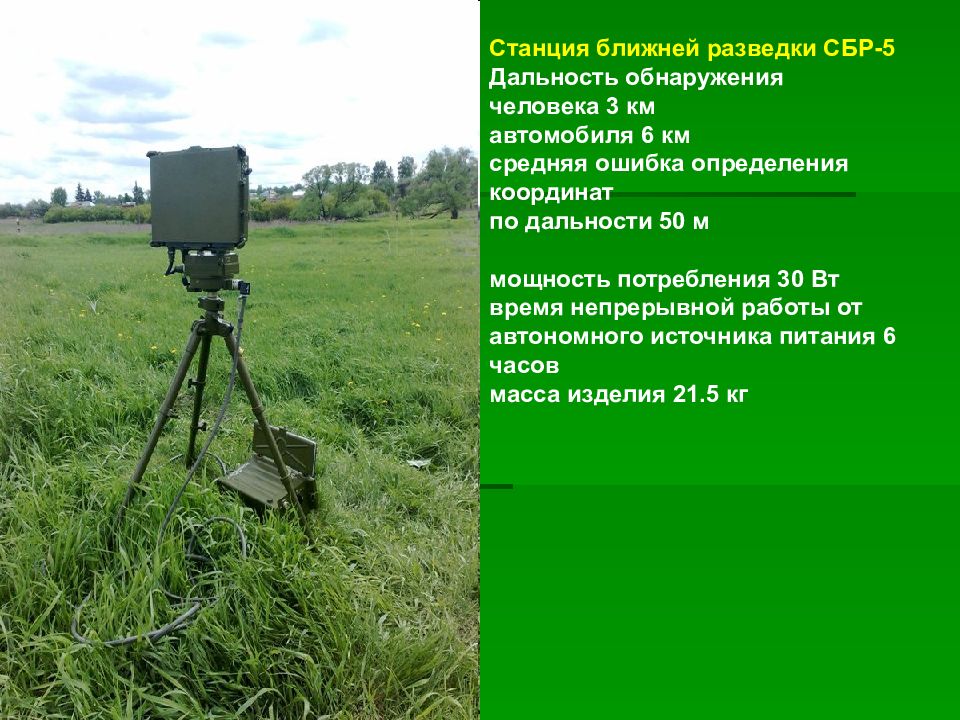

Станция ближней разведки СБР-5 Дальность обнаружения человека 3 км автомобиля 6 км средняя ошибка определения координат по дальности 50 м мощность потребления 30 Вт время непрерывной работы от автономного источника питания 6 часов масса изделия 21.5 кг

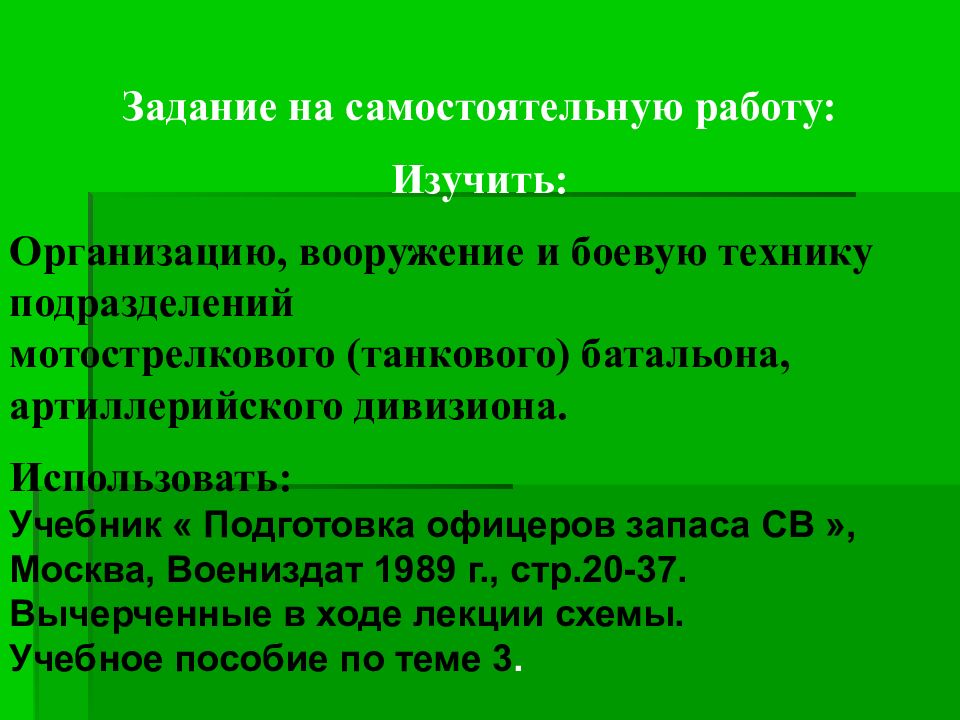

Задание на самостоятельную работу: Изучить: Организацию, вооружение и боевую технику подразделений мотострелкового (танкового) батальона, артиллерийского дивизиона. Использовать: Учебник « Подготовка офицеров запаса СВ », Москва, Воениздат 1989 г., стр.20-37. Вычерченные в ходе лекции схемы. Учебное пособие по теме 3.
