Визуальная диагностика заболеваний сердечно-сосудистой системы

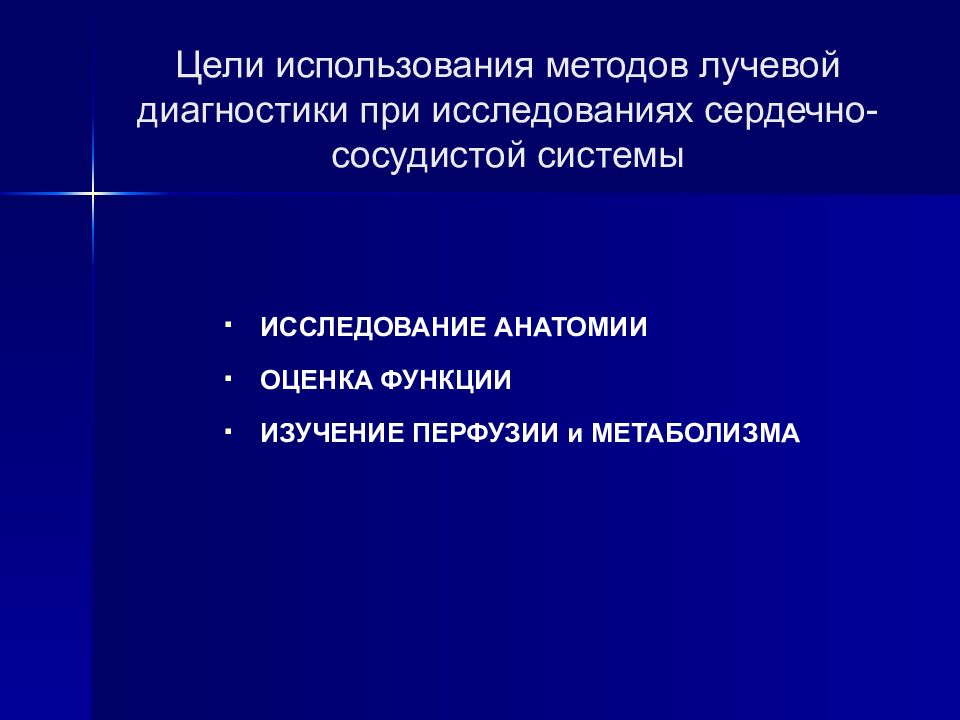

ИССЛЕДОВАНИЕ АНАТОМИИ ОЦЕНКА ФУНКЦИИ ИЗУЧЕНИЕ ПЕРФУЗИИ и МЕТАБОЛИЗМА
Рентгенография Эхокардиография, допплерография Радионуклидная диагностика Магнитно-резонансная томография Компьютерная томография Ангиография
Прямая проекция Боковая проекция + косые проекции
2 см 2 см 1.5 см 3-4 см РАЗМЕРЫ СЕРДЕЧНО-СОСУДИСТОЙ ТЕНИ 3-4 см

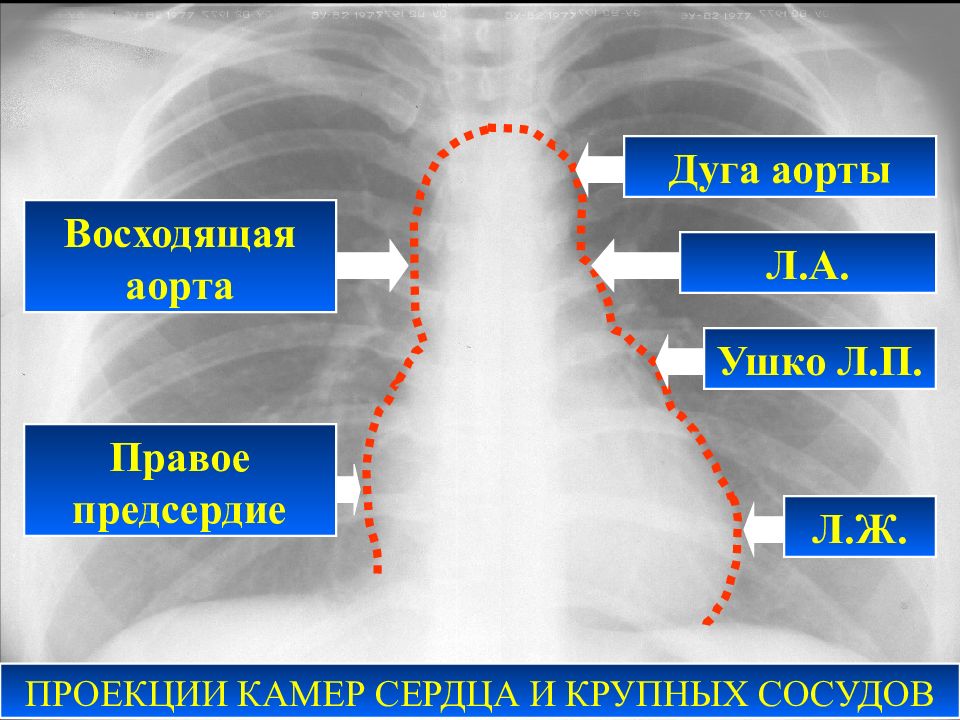

Восходящая аорта Правое предсердие Л.А. Ушко Л.П. Л.Ж. Дуга аорты ПРОЕКЦИИ КАМЕР СЕРДЦА И КРУПНЫХ СОСУДОВ
Дуга аорты Восходящая аорта Л.А. П.Ж. Л.Ж. Пищевод П.П. РКП Л.П. ПРАВАЯ КОСАЯ ПРОЕКЦИЯ
П.Ж. П.П. Аорта Л.П. Л.Ж. Аортальное окно ЛЕВАЯ КОСАЯ ПРОЕКЦИЯ

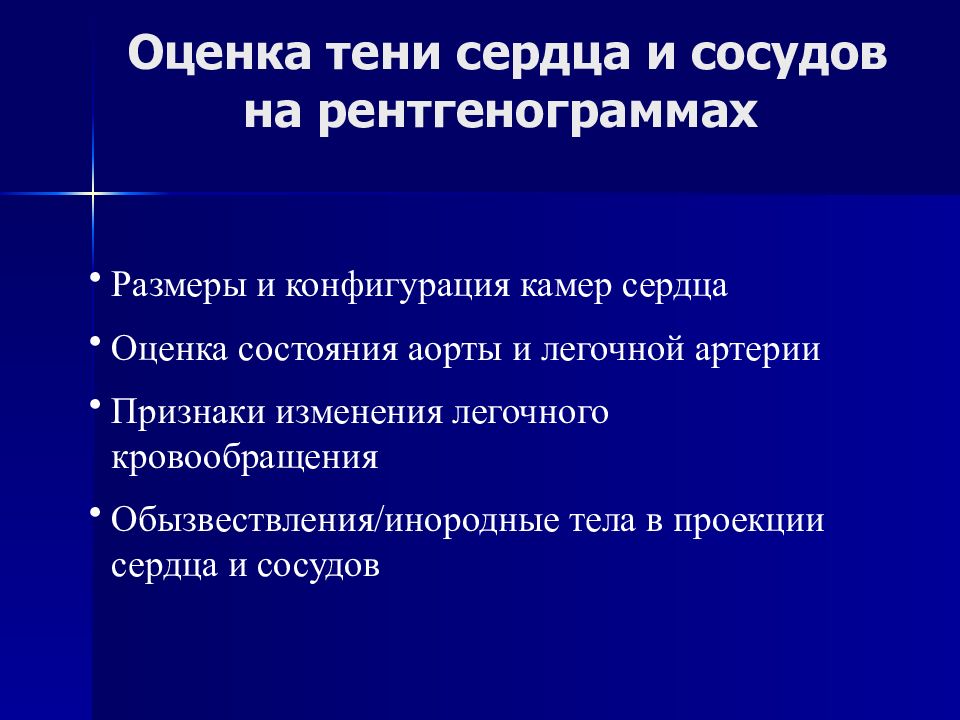

Размеры и конфигурация камер сердца Оценка состояния аорты и легочной артерии Признаки изменения легочного кровообращения Обызвествления/инородные тела в проекции сердца и сосудов
Патологические типы конфигурации сердца на рентгенограммах «митральная» «аортальная» «трапециевидная»
МИТРАЛЬНАЯ КОНФИГУРАЦИЯ: МИТРАЛЬНЫЙ СТЕНОЗ Л.А. Ушко Л.П. П.П.
МИТРАЛЬНАЯ КОНФИГУРАЦИЯ: МИТРАЛЬНАЯ НЕДОСТАТОЧНОСТЬ Л.П. Ушко Л.П. Л.Ж.

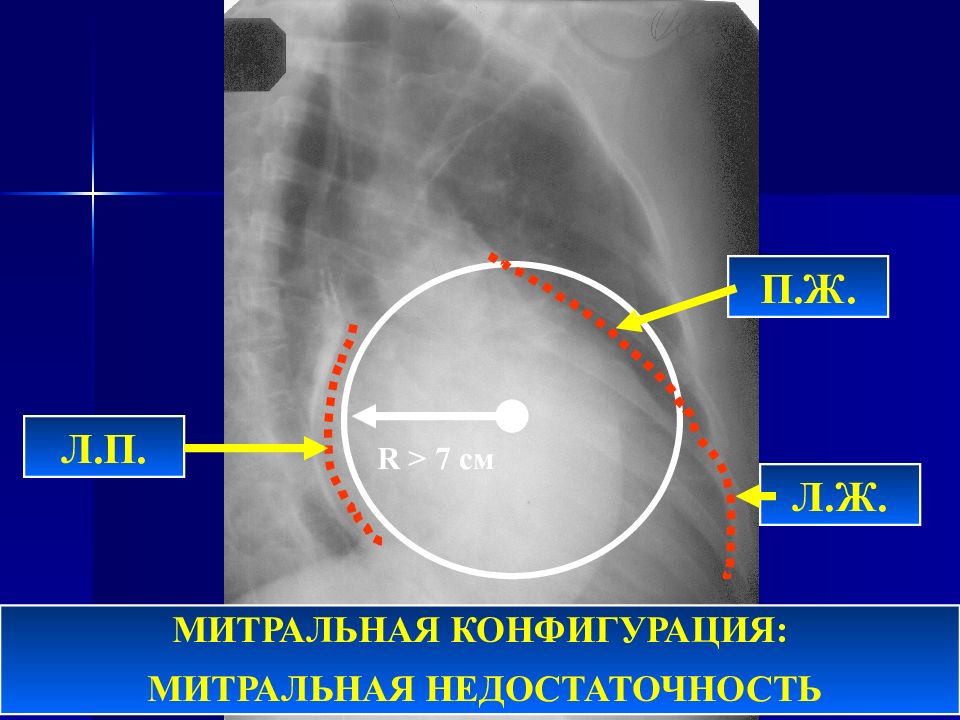

МИТРАЛЬНАЯ КОНФИГУРАЦИЯ: МИТРАЛЬНАЯ НЕДОСТАТОЧНОСТЬ Л.П. R > 7 см П.Ж. Л.Ж.

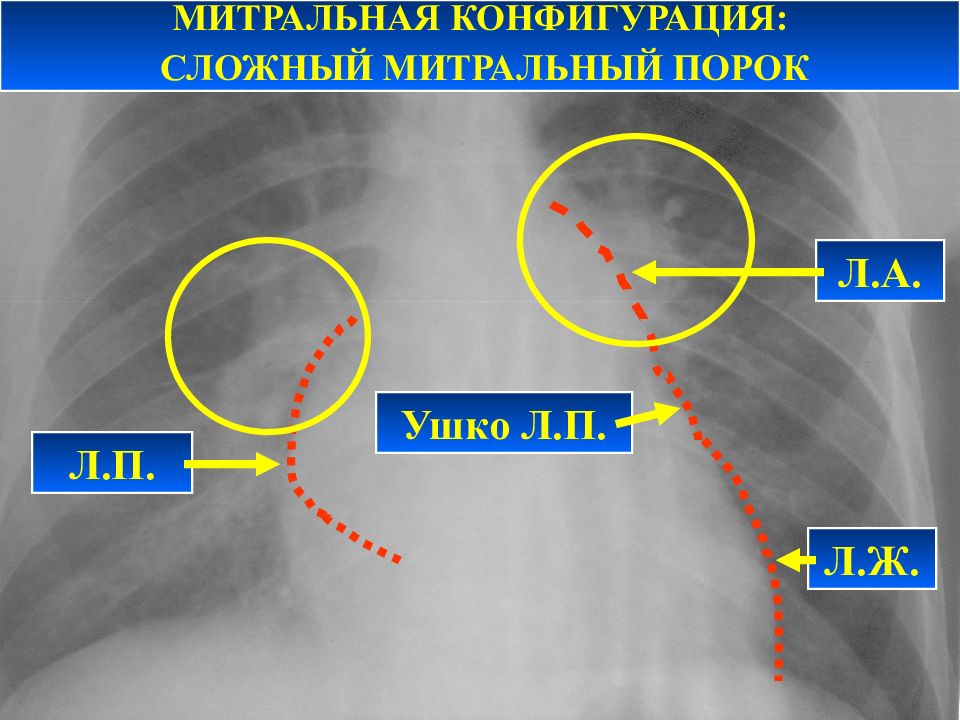

МИТРАЛЬНАЯ КОНФИГУРАЦИЯ: СЛОЖНЫЙ МИТРАЛЬНЫЙ ПОРОК Л.П. Ушко Л.П. Л.А. Л.Ж.
АОРТАЛЬНАЯ КОНФИГУРАЦИЯ АОРТАЛЬНАЯ НЕДОСТАТОЧНОСТЬ Л.Ж. В.А.

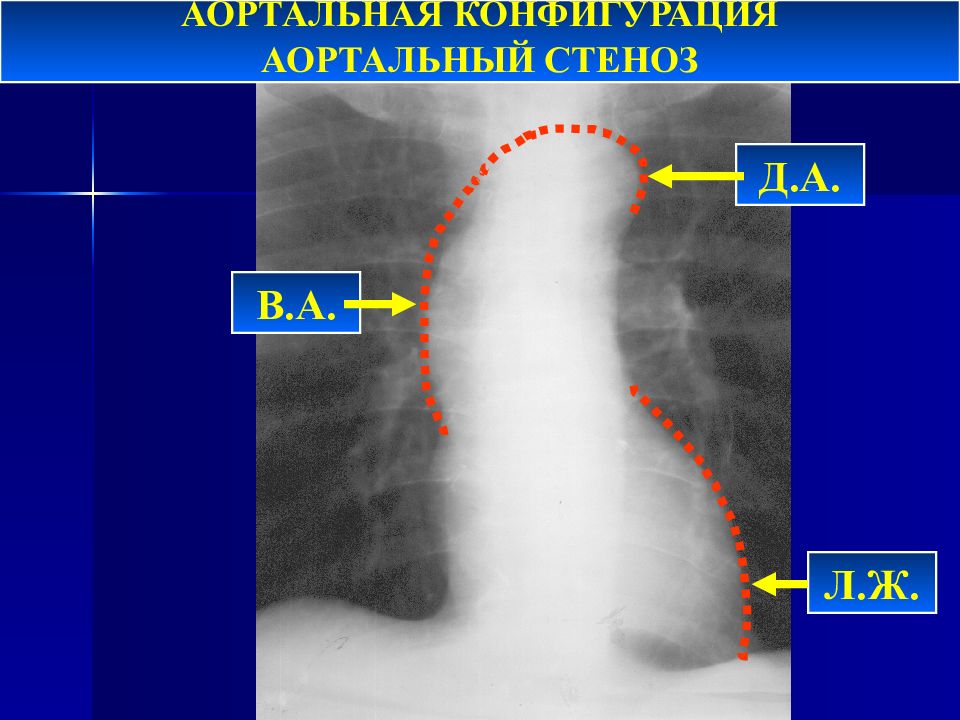

АОРТАЛЬНАЯ КОНФИГУРАЦИЯ АОРТАЛЬНЫЙ СТЕНОЗ В.А. Д.А. Л.Ж.
АОРТАЛЬНАЯ КОНФИГУРАЦИЯ СЛОЖНЫЙ АОРТАЛЬНЫЙ ПОРОК Л.Ж. Аорта
ТРАПЕЦЕВИДНАЯ КОНФИГУРАЦИЯ МИОКАРДИТ
ТРАПЕЦЕВИДНАЯ КОНФИГУРАЦИЯ ПЕРИКАРДИТ

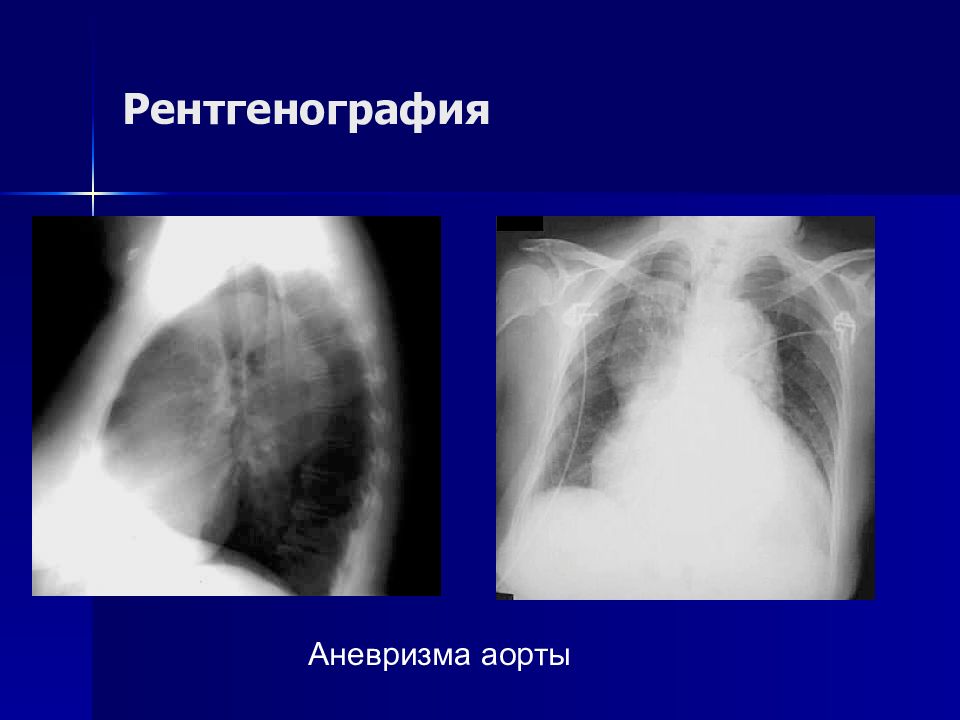

Аневризма аорты
1.Клапаны 2.Рубцы, тромбы 3.Перикард 4.Атеросклеротические бляшки Основные причины
Аортальный клапан Перикард

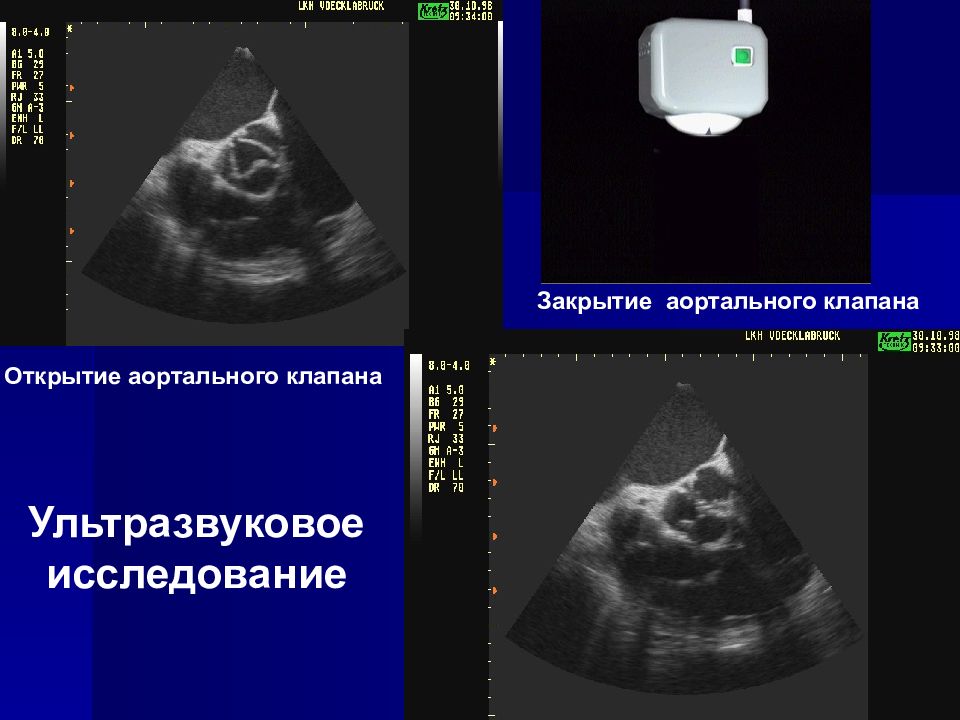

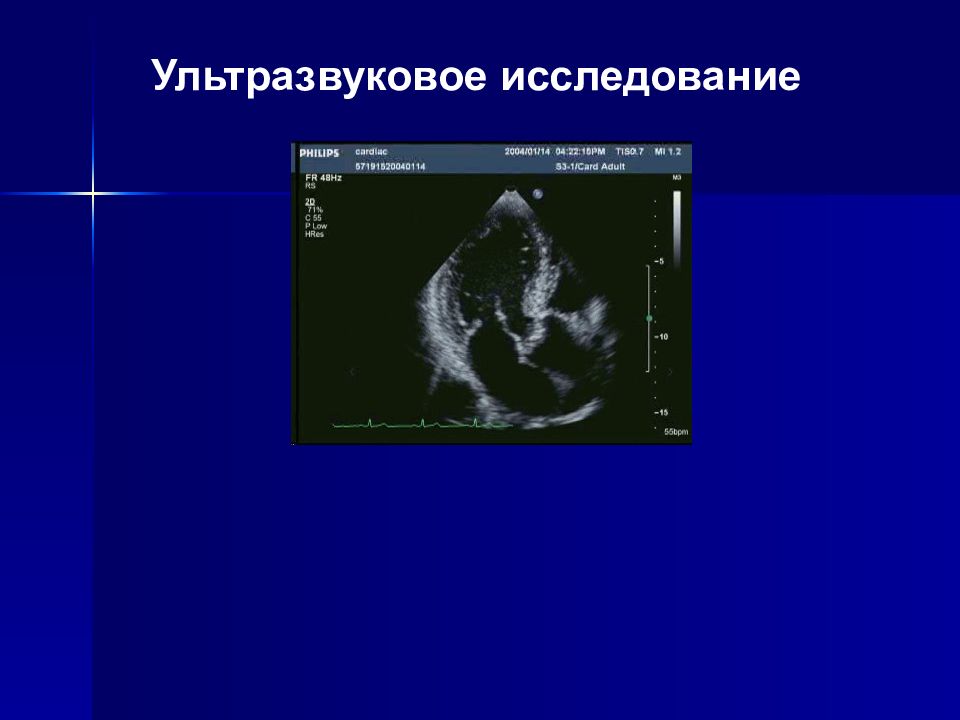

Открытие аортального клапана Закрытие аортального клапана Ультразвуковое исследование

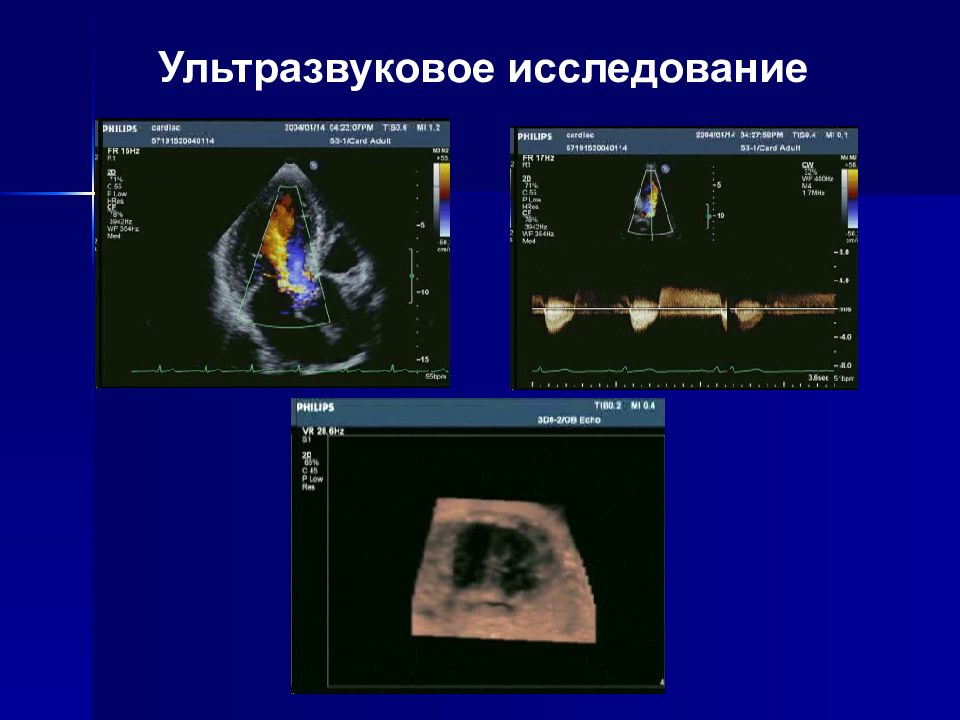

Ультразвуковое исследование
Атеросклеротическая бляшка Ультразвуковое исследование
Ультразвуковое исследование
передняя верхушка нижняя перего- родочная верхушка боковая передняя боковая нижняя перего- родочная Вертикальный срез по длинной оси Горизонтальный срез по длинной оси Срез по короткой оси сердца Схема получения томографических срезов сердца
Перфузионная сцинтиграфия миокарда
Естественный контраст от крови Любая ориентация срезов Отсутствие артефактов Оценка морфологии, функции и перфузии МР ангиография Исследования с контрастированием гадолинием
МРТ - нормальная анатомия сердца
Открытый артериальный проток Дефект МЖП
МР-ангиография

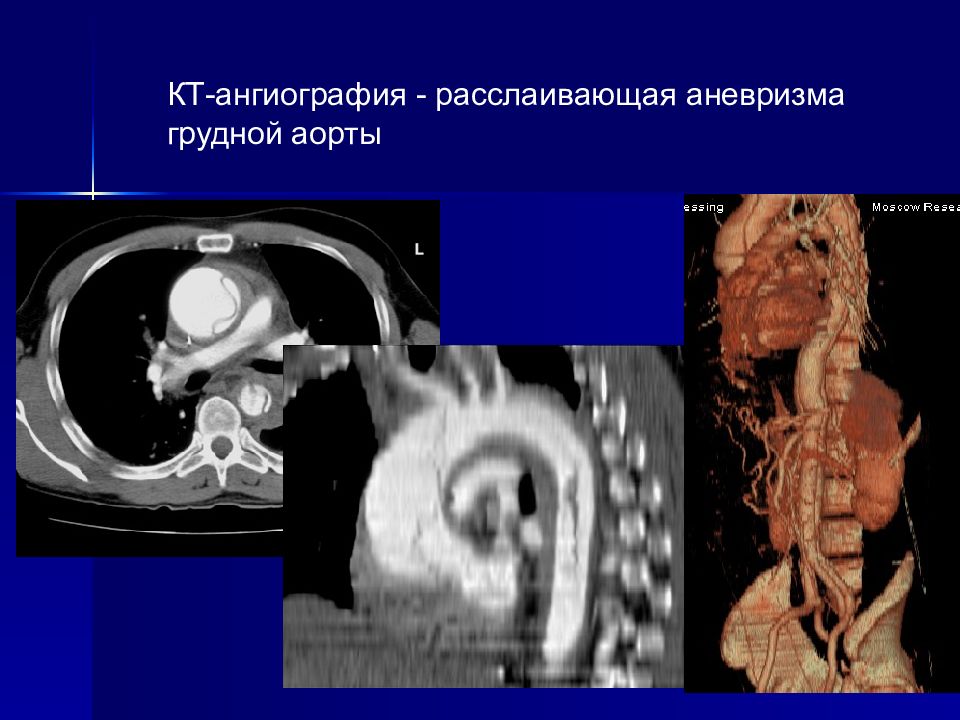

КТ-ангиография - расслаивающая аневризма грудной аорты
Гашек и Лилленталь, 1896 Первая ангиограмма В.Форсманн, 1929 первое зондирование сердца М.Сонес, 1958 первая КАГ Ч.Доттер и М.Джаткинс 1964 первая ангиопластика А.Грюнтциг, 1977 Первая коронарная ангиопластика
Аномалии коронарных артерий Аневризма Отхождение ЛКА от легочной артерии
